Держатель для велосипедной бутылки с водой (1,5 л, регули...

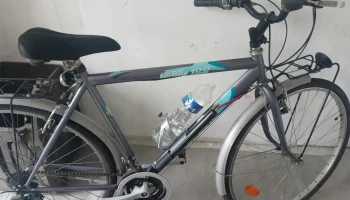

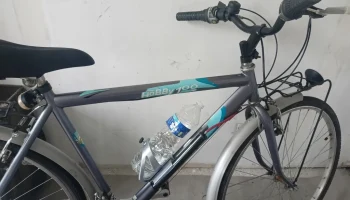

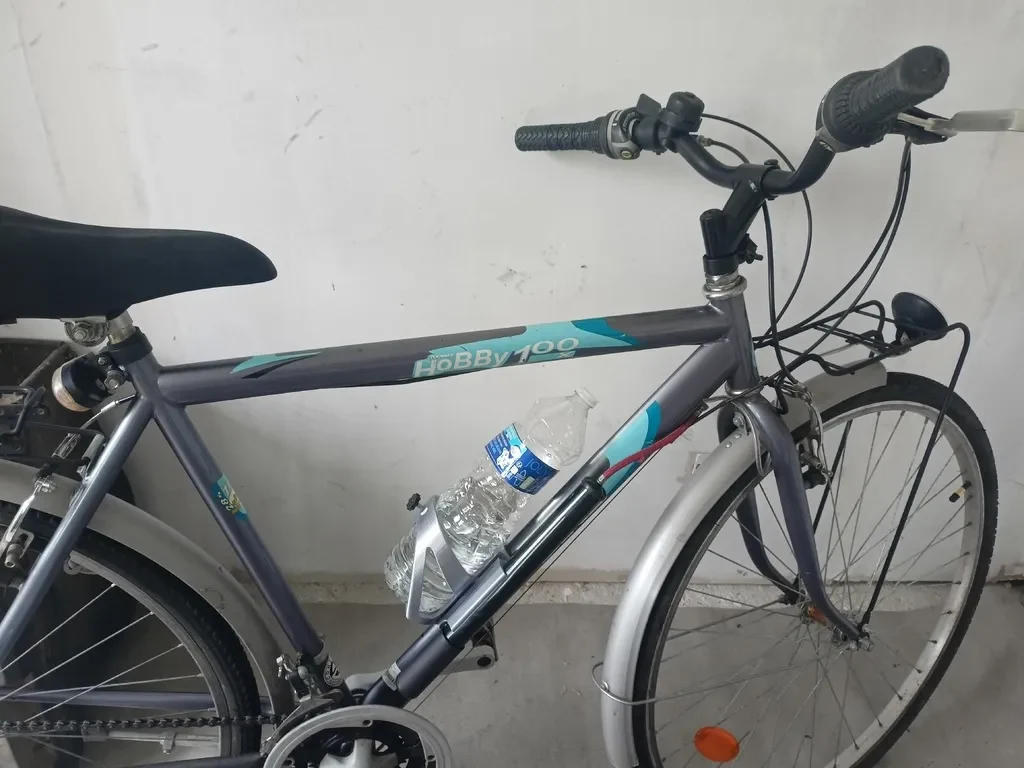

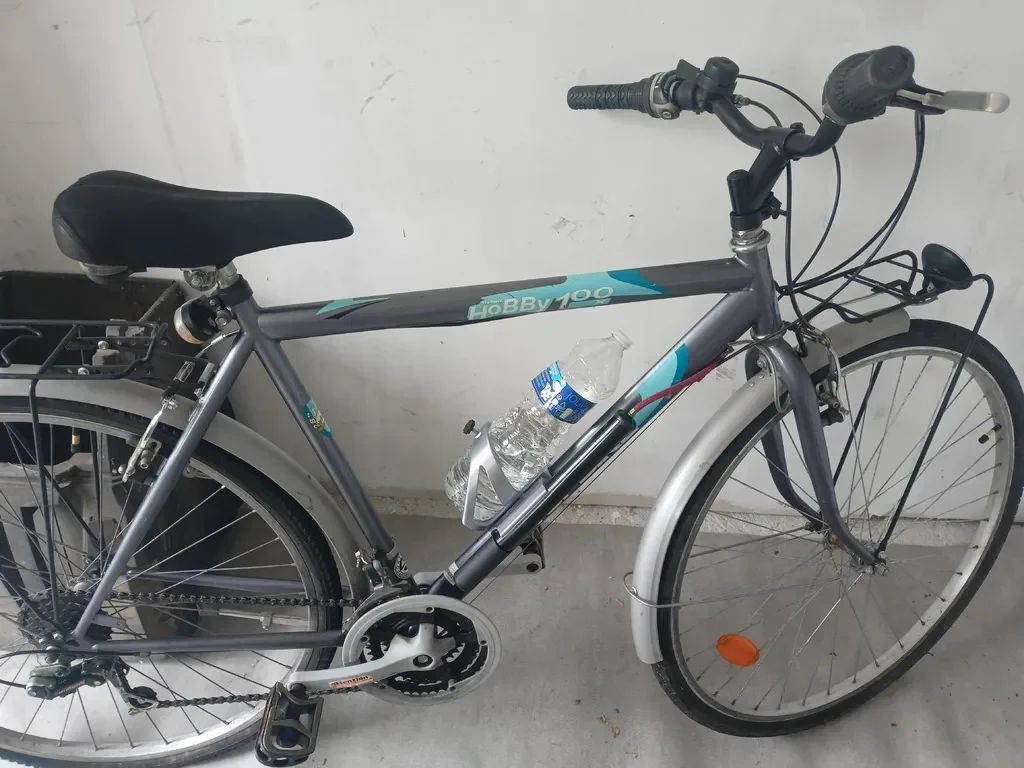

RU: Мне нужен был держатель для бутылок для велосипеда, к сожалению, все они были предназначены для небольших специальных велосипедных бутылок, и я хотел использовать стандартные бутылки объемом 1,5 л, которые были у меня дома.
Поэтому я решил создать свою собственную версию. Я начал с нуля, но меня вдохновил дизайн kf6wrw, в который я внес много улучшений.

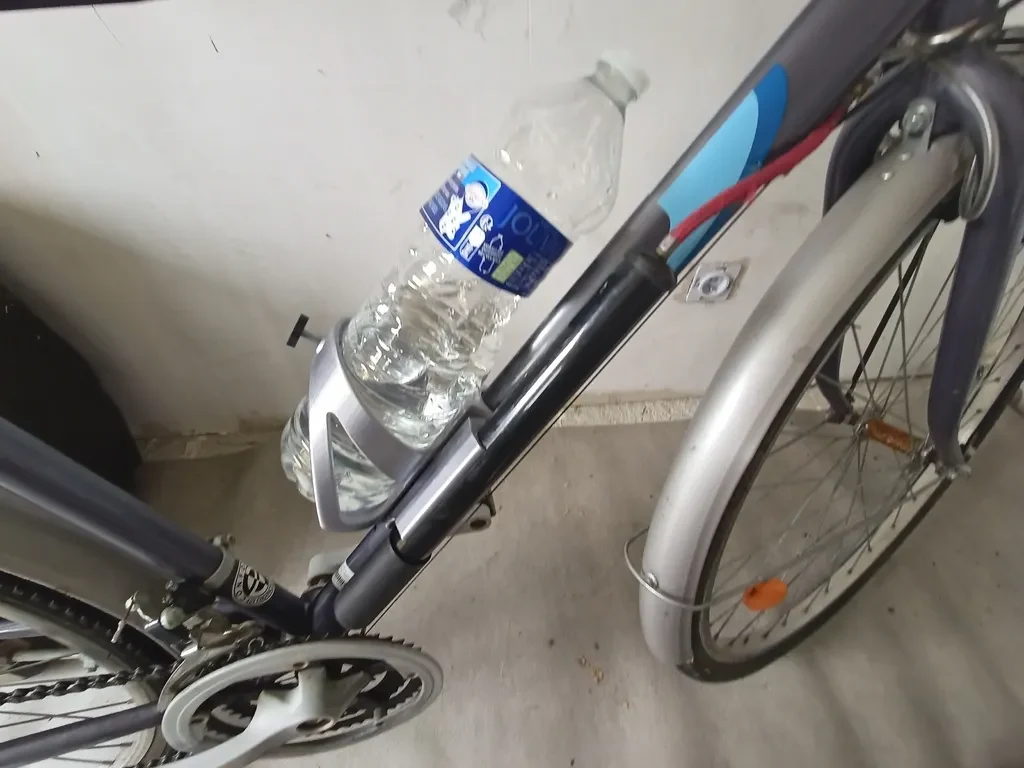

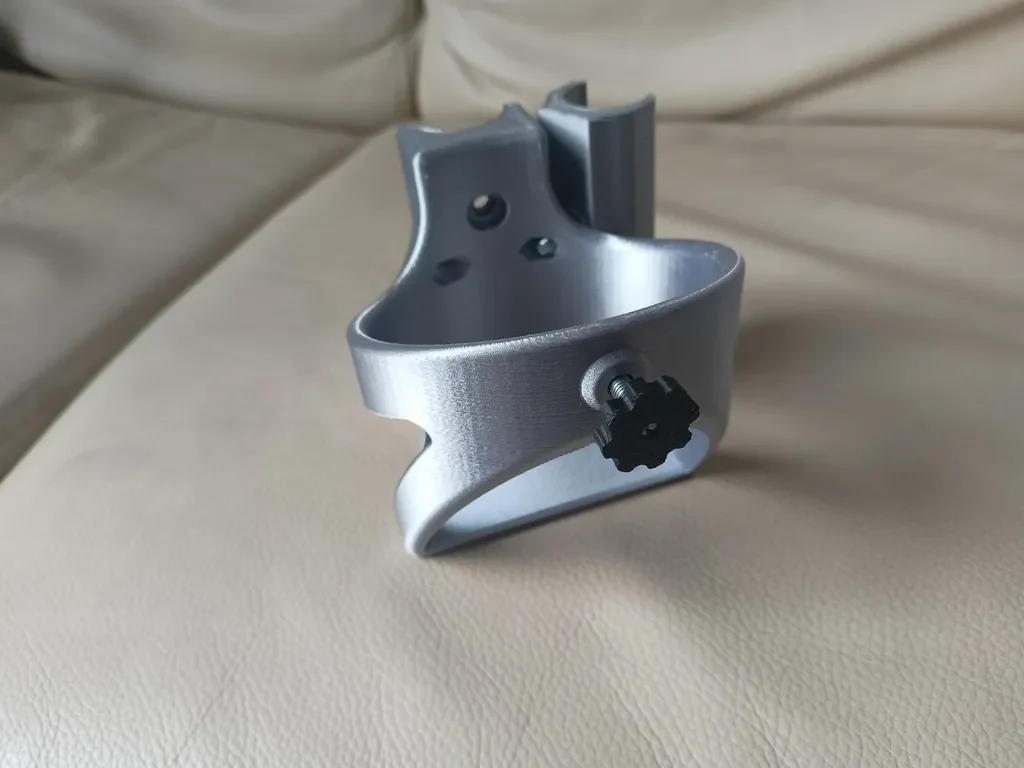

— Максимальный диаметр 90 мм, регулируемый винтом с ручкой, который позволяет регулировать диаметр и правильное расположение бутылки, чтобы она была совместима со всеми доступными бутылками, включая стандартные 1,5 л.
-Я также добавил отверстия на каждой стороне опоры (обычно на расстоянии 63 мм друг от друга), чтобы можно было закрепить то, что вы хотите.

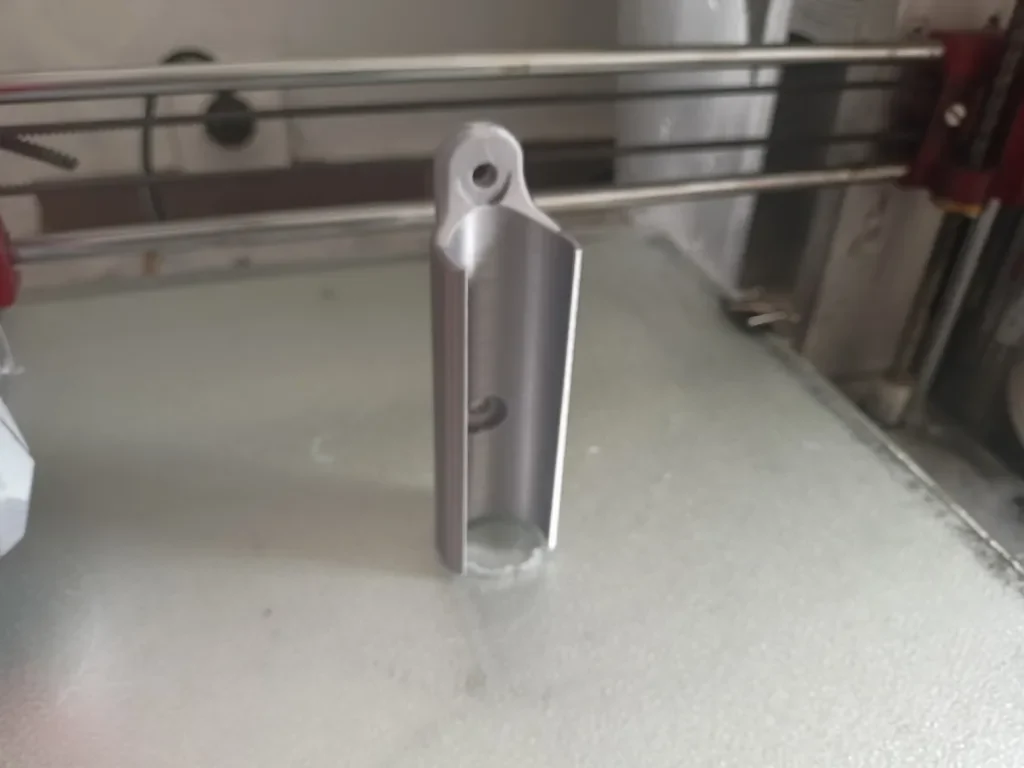

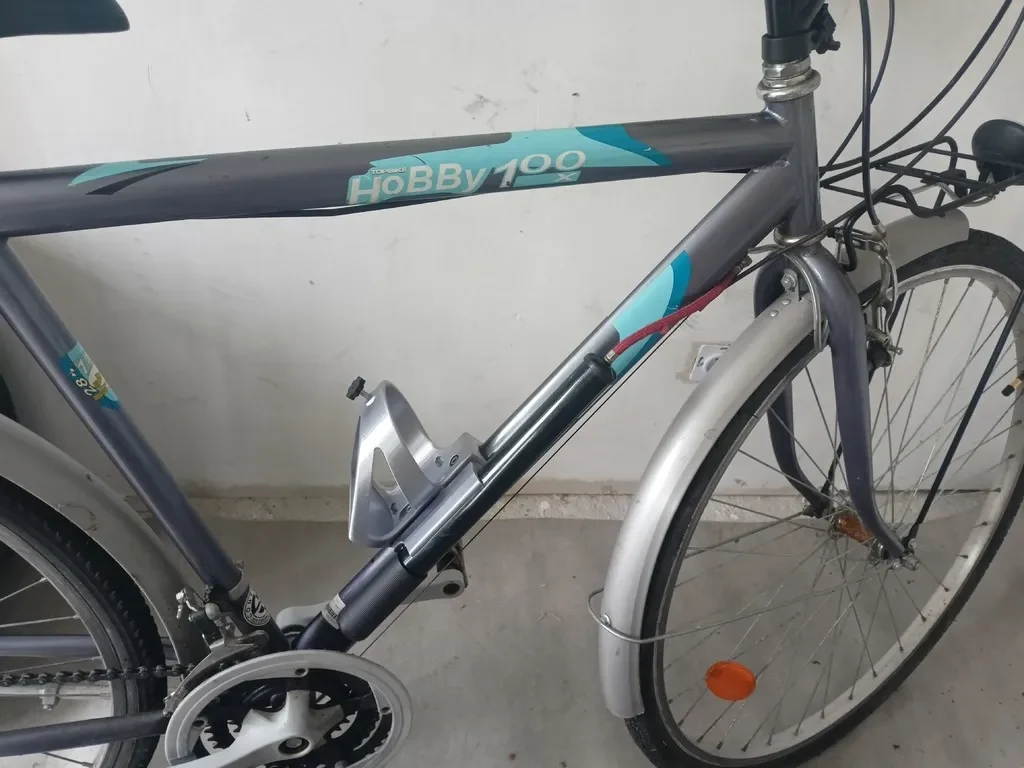

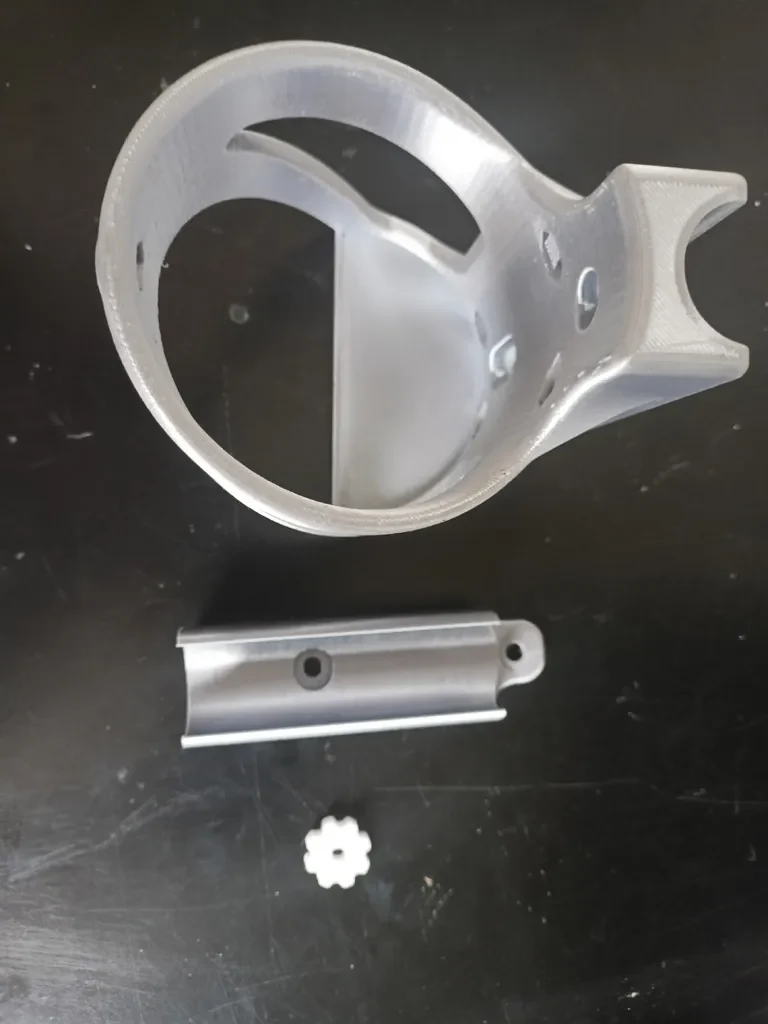

Например я добавил поддержку ручного насоса с правой стороны (файлы также прилагаются)

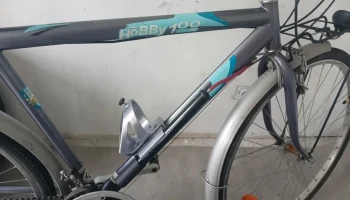

-Отверстия для крепления опоры на велосипеде также расположены на расстоянии 63 мм друг от друга, но с допуском более или менее 10, чтобы адаптироваться ко всем велосипедам.

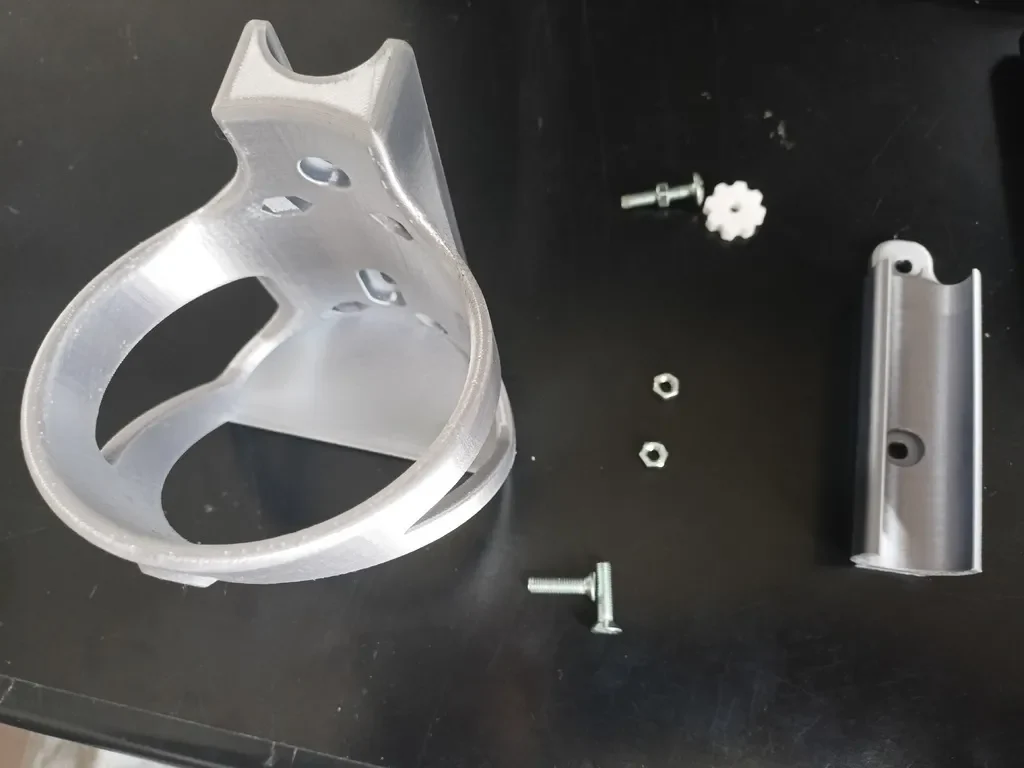

Вам понадобится:
-2 винта M5 (длиной 10-15 мм) для крепления крепления к велосипеду.
-2 винта M5 (длиной около 15 мм) + 2 гайки M5, если вы хотите добавить опору для велосипедного насоса.

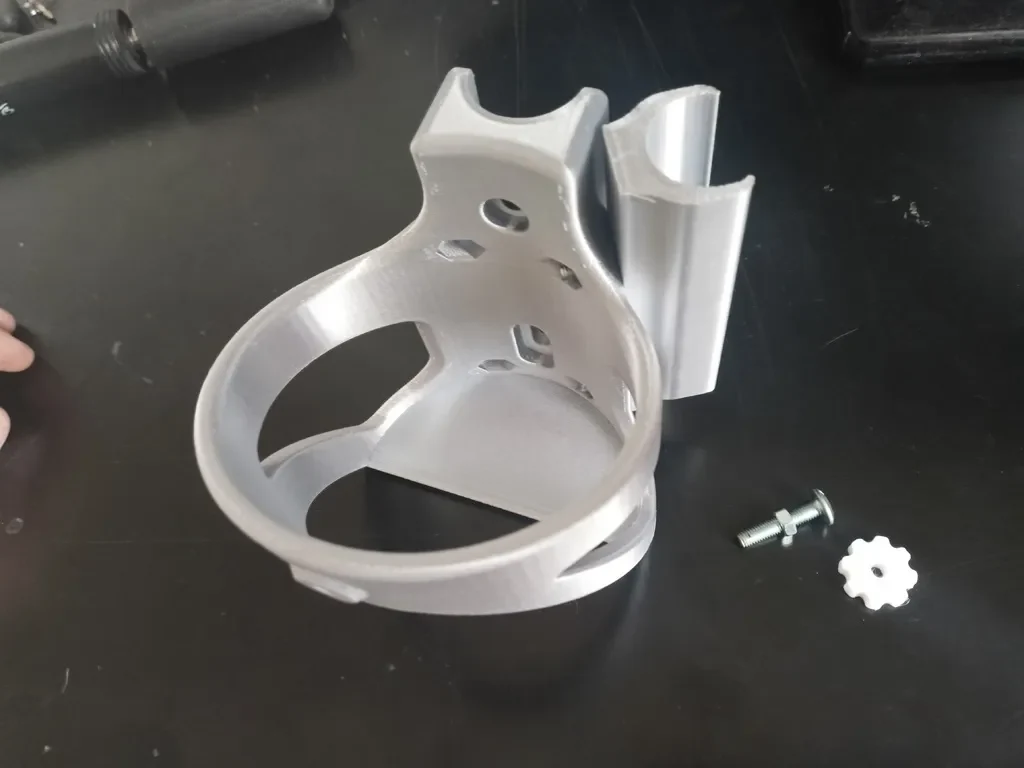

-1 винт М5 (длиной примерно 20-25 мм) с закругленной головкой, чтобы не повредить бутылку, если вы хотите добавить регулировочный винт с ручкой + 1 гайка М5
Допуск�� довольно широкие, что не должно быть проблемой, но вы можете добавить немного клея вокруг регулировочной гайки, если она слишком ослаблена.
Я вижу файлы сборки для тех, кто хотел бы внести изменения
Если это вам полезно, не стесняйтесь сказать мне, это всегда приятно, спасибо.
ФР:
J'avait besoin d'un porte bouteille pour mon vélo malheureusement ils étaient tous fait pour de petite bouteille spécial velo et je vulait utiliser les bouteilles Standard 1,5L que j'avait chez moi
Я решил создать правильную версию, которую я переделал с нуля, но больше всего я вдохновился дизайном kf6wrw, чтобы найти множество улучшений
-Максимальный регулируемый диаметр 90 мм, позволяющий регулировать диаметр и качество бутылок для бутылок, совместимых со всеми доступными бутылочками, не стандартными для 1,5 л.
-Я также использую тросу-де-чак-коте-дю-поддержку (стандартное расстояние 63 мм), чтобы можно было использовать фиксатор, который вы хотите
Par exmple j'ai ajouter un support pour une pompe manuel du cote droit (les fichiers sont aussi fournit)
-Подставка для фиксатора велосипеда с небольшими зазорами 63 мм, но с допуском плюс или 10 минут для адаптера для всех велосипедов
Vous aurez besoin de:
-2 отверстия M5 (длиной 10-15 мм) для крепления фиксатора на велотренажере.
-2 для M5 (длиной около 15 мм) + 2 евро M5, если вы хотите использовать поддержку для быстрой помпы
-1 для M5 (длиной около 20-25 мм) с окантовкой округа, чтобы не быть в восторге от бутика, если вы хотите, чтобы ваша кожа была регулирована с молетом + 1 экру M5
Les tolérances sont assez bigs ce qui ne devraient pas poser de problème mais vous pouvez ajouter de la Glue autour de l'ecrou de reglage si il est trop lâche
Я привожу строительные чертежи для тех, кто хочет внести изменения
Если ты считаешь, что это не полезно, ты не считаешь меня le dire ca fait toujours plaisir merci
Настройки печати
Бренд принтера:
Пруса
Принтер:
Пруса Клон
Плоты:
Нет
Поддерживает:
Нет
Разрешение:
0,2
Заполнение:
30
Нить: SUNLU Pla Grey
Примечания:
Не нужна поддержка

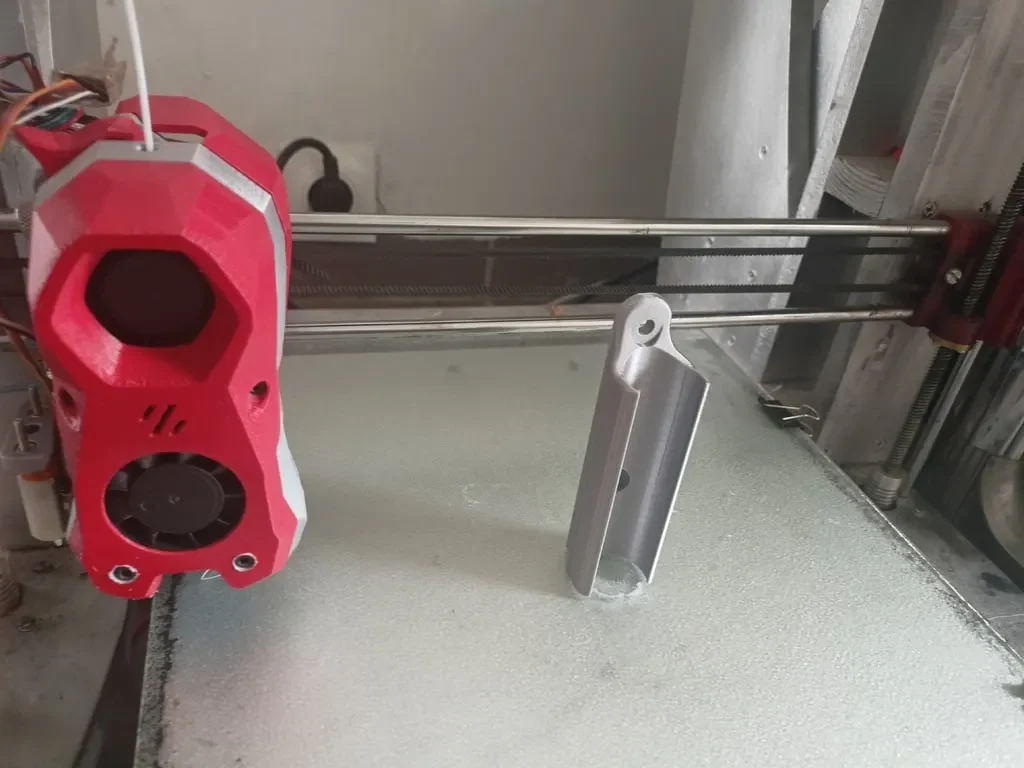

Распечатать все вертикальные изображения, как фотографии
4 периметра для прочности
По��алуйста, поддержите
Imprimer реклама по вертикали, как на фотографиях
4 периметра для солидности
