Surron Light Bee X — комплект модели
Измен��ть: обновлены рули для более надежной печати.

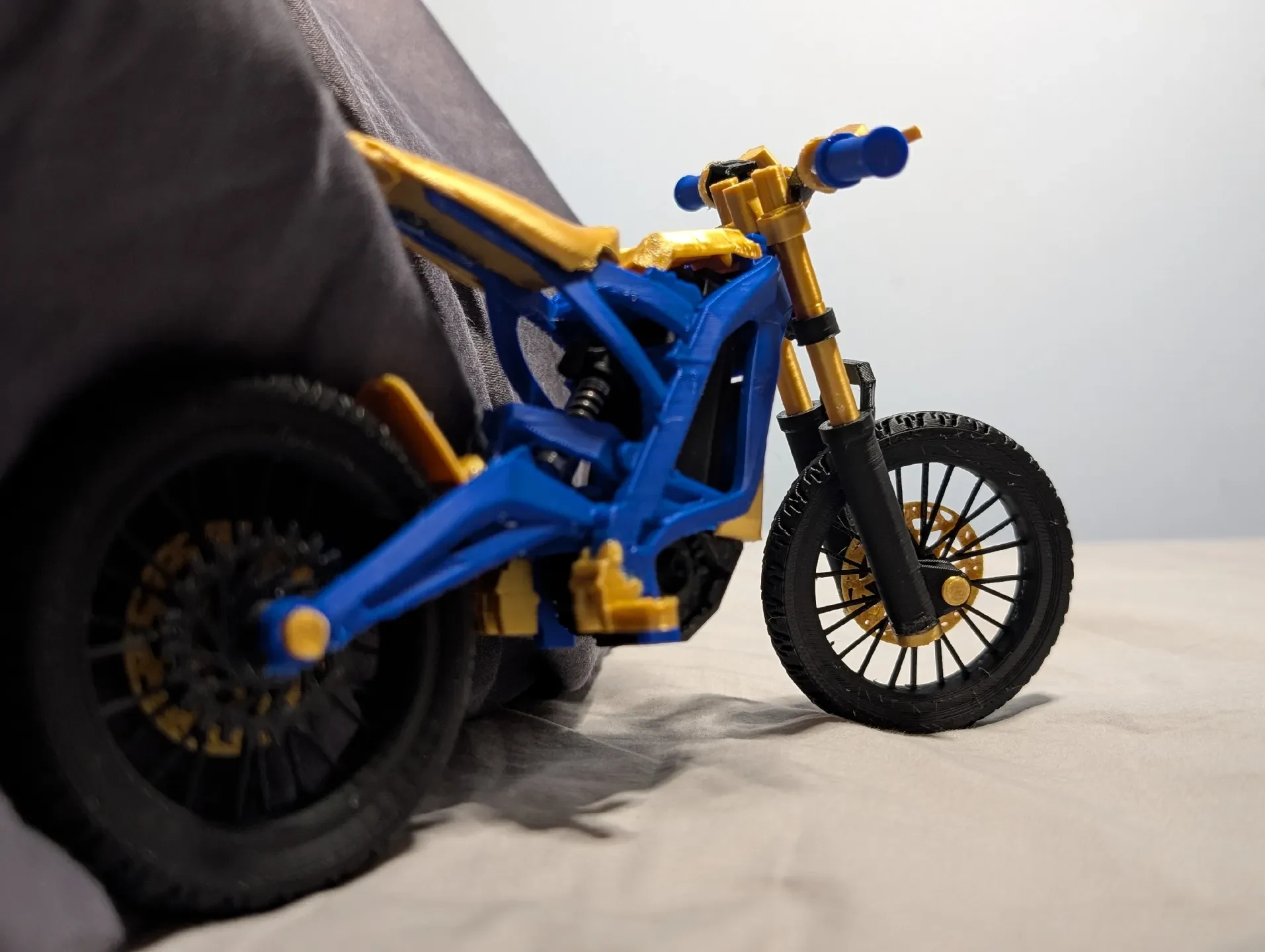

Это модель полноподвесного электрического мотоцикла для бездорожья в масштабе 1:9 с ФУНКЦИОНАЛЬНОЙ передней подвеской, задней подвеской, вращающимися колесами и съемным аккумулятором. Его легко распечатать и собрать, он имеет множество реалистичных визуальных деталей. Полностью напечатан на 3D-принтере, кроме двух пружин (опционально) для подвески.

Эта модель, пожалуй, моя самая детализированная на данный момент. Все соединения велосипедов точно соответствуют реальным — все свободно двигаются и функционируют.

В наличии колеса для грязи и супермото! (Отдельные профили печати)

Также неплохо работает с Dummy 13 от Lucky 13 Toys в масштабе 150% (последние 3 изображения!)

Сборка довольно проста! См. шаги ниже -

О��ратная связь очень ценится!

Вам понадобится клей!

ЧИСТИТЕ СТРОИТЕЛЬНУЮ ПЛАСТИНУ ПЕРЕД ПЕЧАТИ ДЛЯ НАИЛУЧШИХ РЕЗУЛЬТАТОВ!!! :)

детали — особенно на раме имеют очень жесткие допуски!

Рама вместе со всеми функционирующими звеньями полностью распечатана на месте с небольшим количеством опор (снимайте осторожно!)

Размеры пружин. И в передней, и в задней подвеске используются пружины, которые легко найти в ручках.

Передняя рессора →

Диаметр — 5 мм или меньше.

Длина — 30 мм или меньше.

Задняя рессора →

НАРУЖНЫЙ диаметр — 6 мм или меньше.

ВНУТРЕННИЙ диаметр — 3,5 мм и более.

Длина — около 20 мм (не определенное число — можете поэкспериментировать!)

СБОРКА-

(может показаться длинным, но не волнуйтесь — это не совсем так!)

Колеса В СБОРЕ -

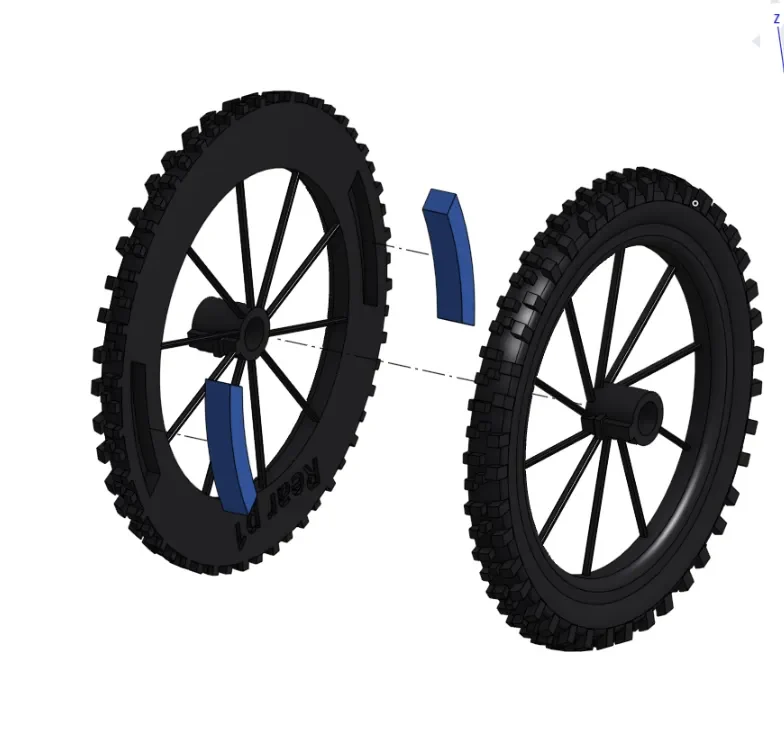

Возьмите две половинки колеса с надписью (заднее колесо).

Поместите направляющие для установки колес (2 маленькие синие детали) в пазы на одной половине колеса.

При необходимости нанесите клей вокруг колеса.

Найдите вторую половину колеса, используя соответствующий текст, затем поместите вторую половину колеса на первую. Обеспечьте правильное выравнивание протектора шины.

Продолжайте давить на колесо, пока клей не схватится, затем отложите в сторону.

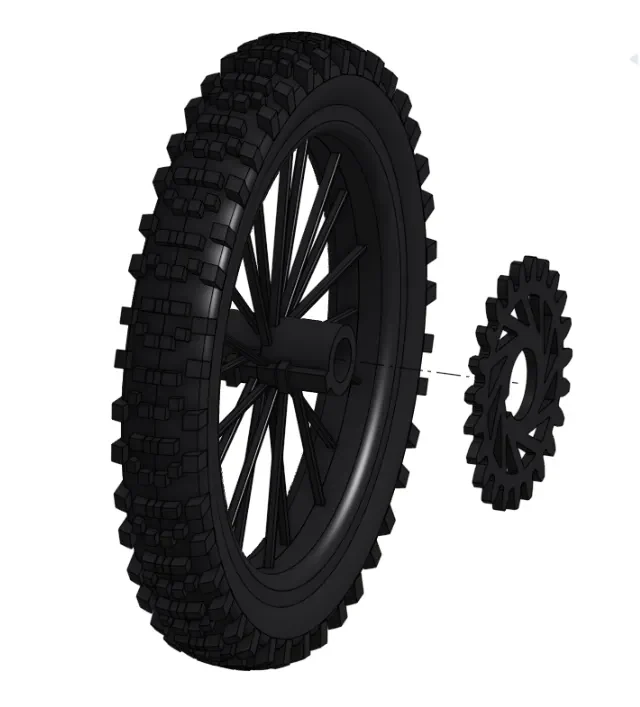

2. Совместите замочную скважину и наденьте заднюю звездочку на любую сторону ступицы заднего колеса (нанесите клей, если она слишком рыхлая).

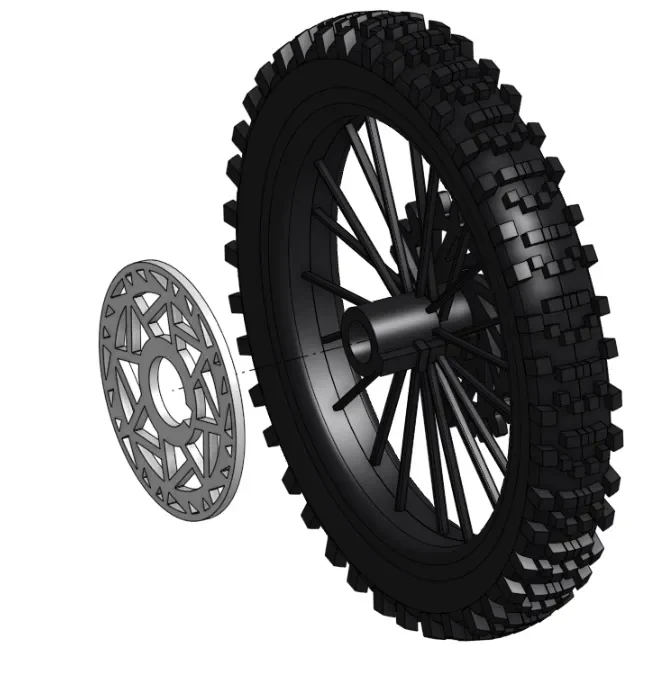

3. На противоположной стороне того же колеса — совместите замочную скважину и наденьте один из тормозных дисков (нанесите клей, если он слишком рыхлый).

4. Повторите шаг 1 для ПЕРЕДНЕГО колеса (старайтесь не перепутать оба колеса).

5. Наденьте тормозной ротор на переднее колесо со стороны ступицы колеса с выступом в виде шпоночной скважины! (повторите шаг 3, но на переднем колесе)

ВИЛКА В СБОРЕ -

1. Вставьте стойку вилки в корпус вилки. убедитесь, что ориентация такая же, как на картинке.

а. (круглая сторона входит первой снизу корпуса вилки).

б. Сдвиньте стойки вперед и назад несколько раз, чтобы смягчить их движение.

2. Вдавите рулевую трубу в стойки до тех пор, пока примерно 16 мм стойки не окажется над рулевой трубкой (см. рисунок шага 3) (пока НЕ приклеивайте).

3. Вставьте более длинную пружину-ручку в любое из нижних отверстий корпуса вилки.

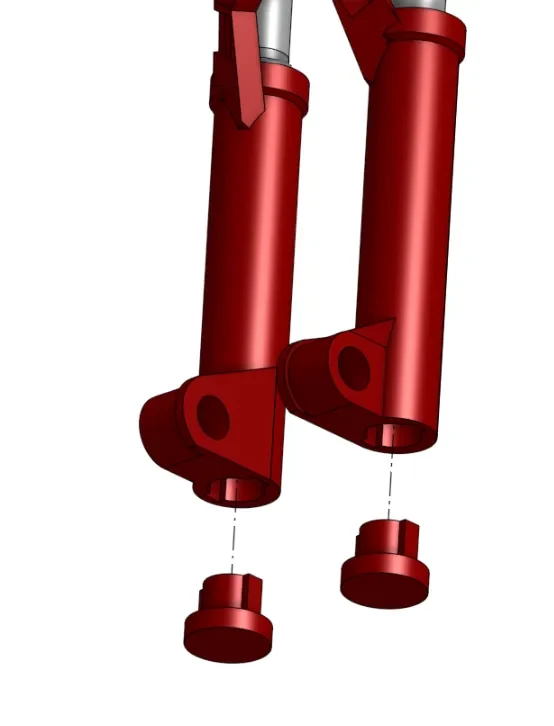

4. Вставьте колпачки корпуса вилки в нижнюю часть корпуса вилки. (Нанесите клей здесь)

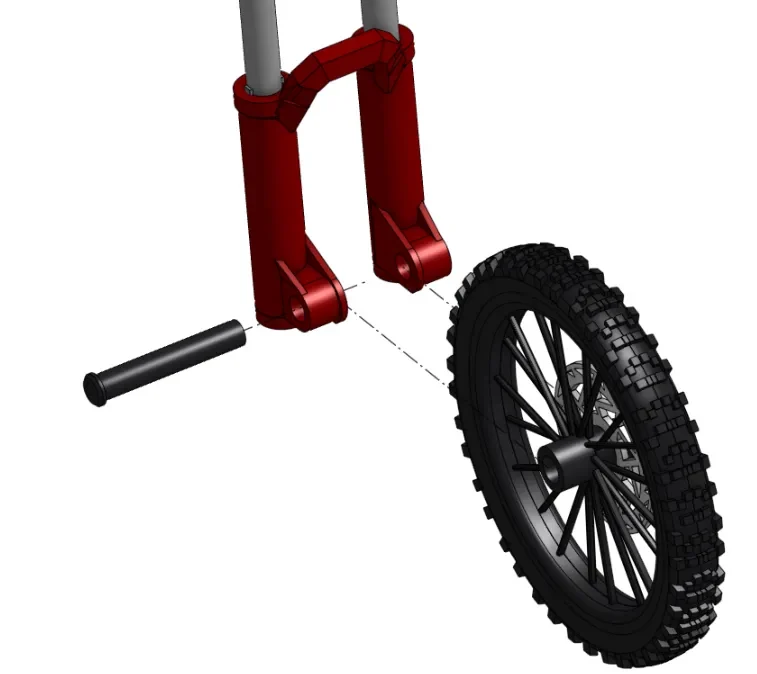

5. Вставьте ПЕРЕДНЕЕ колесо (более тонкое из двух) между корпусами вилки. Закрепите колесо, ��ставив переднюю ось на место. (любая из осей). затем отложите в сторону (убедитесь, что переднее колесо ориентировано так, чтобы тормозной диск находился с левой стороны велосипеда)

КОКПИТ В СБОРЕ -

1. Продвиньте вынос через руль, пока он не окажется в центре руля. (закрепите клеем по центру руля)

2. Нажмите на тормоз, а затем на ручки. повторите то же самое с другой стороны — на левой стороне обязательно включите дисплей — затем затормозите — затем возьмитесь за ручку (см. 2-й рисунок ниже) (при необходимости закрепите клеем)

Как это должно выглядеть -

ГЛАВНЫЙ В СБОРЕ -

Осторожно вручную ПОВОРНИТЕ ВСЕ тяги и соединения на раме, чтобы немного их ослабить.

1. Наденьте вторую пружину на корпус заднего амортизатора.

2. вставьте это на место o
