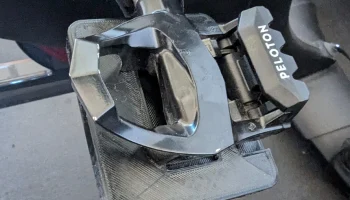

Плоская задняя часть педали для велосипеда Peloton....

Введение

Вы можете распечатать эти педали и прикрепить их к своему Peloton, чтобы его можно было использовать со специальной велосипедной обувью или без нее.

Инструкции по печати

Я напечатал их из PLA с высотой слоя 0,4 мм, 3 стенками, заполнением 25%. Я предпочитал печатать их в перевернутом виде, чтобы получить красивую текстуру сверху от рабочей пластины на моем Anycubic Vyper.

Инструкции по установке

После печати к педалям можно дополнительно прикрепить три 2,5-дюймовых винта для дополнительной прочности. Вставьте два в два внешних отверстия снаружи педали и один в центральное отверстие внутри педали. Когда вы сделали обе педали, они должны выглядеть как зеркальные изображения друг друга.

На задней стороне педалей Peloton имеется тонкий резиновый лист, который крепится четырьмя шестигранными гайками. В маленькой сумке с инструментами, входящей в комплект поставки Peloton, должен быть шестигранный ключ, с помощью которого можно их снять.

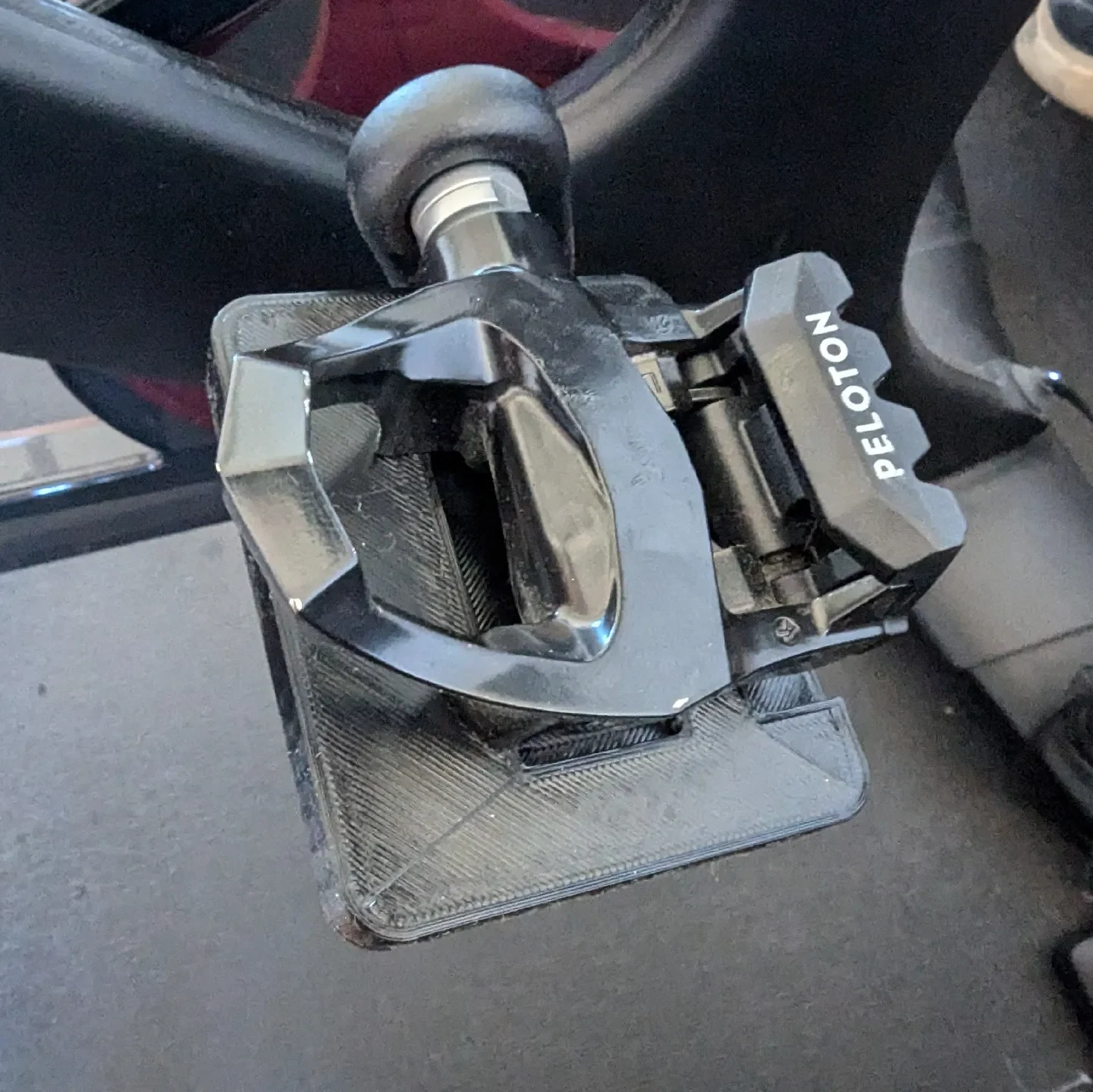

Снимите шестигранные гайки и храните резиновые листы в безопасном месте (я положил свои в сумку для инструментов Peloton). Плоские поверхности должны достаточно плотно прилегать к задней части педалей и могут быть прикреплены с помощью четырех гаек, которые вы только что открутили.

Примечания к дизайну

Это полный ремейк «Плоской педали для велосипеда Peloton» от pew_pew_banana.

Я пользовался оригиналом несколько недель, но педаль сломалась — ей не хватило боковой силы, чтобы выдержать весь мой вес, когда я садился на велосипед и слезал с него.

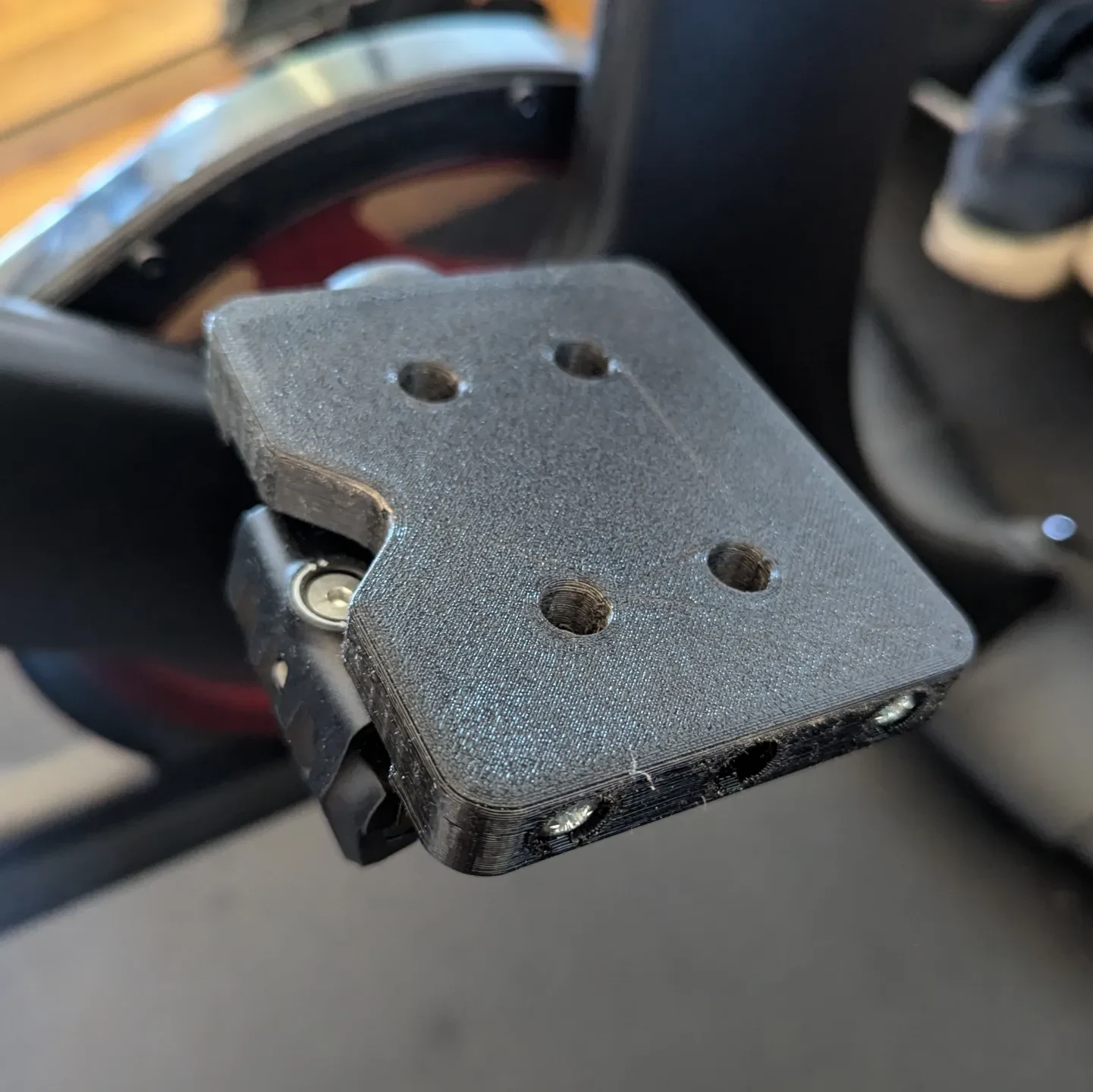

Я использовал размеры исходного STL для создания нового дизайна в OnShape. Я почувствовал, что рисунок захвата делает деталь слабее, поэтому в своей версии я его удалил. У меня было несколько 2,5-дюймовых винтов, поэтому я просверлил деталь и вкрутил их, чтобы обеспечить дополнительную прочность. Два винта следует вкрутить с внешней стороны педали, а один — с внутренней.

Я также добавил вырез спереди, чтобы педаль можно было регулировать, не снимая лыску.

Исходный дизайн доступен на OnShape, на случай, если вы захотите внести какие-либо изменения: https://cad.onshape.com/documents/c6d43d3ff51da0db95f71e81/w/959b28c460d7b679682938d9/e/9723ee0bc8ac2ab2d9055318.

Спасибо pew_pew_banana за оригинальную версию.
