Адаптер Toe Clip для педали горного велосипеда Rockbros /...

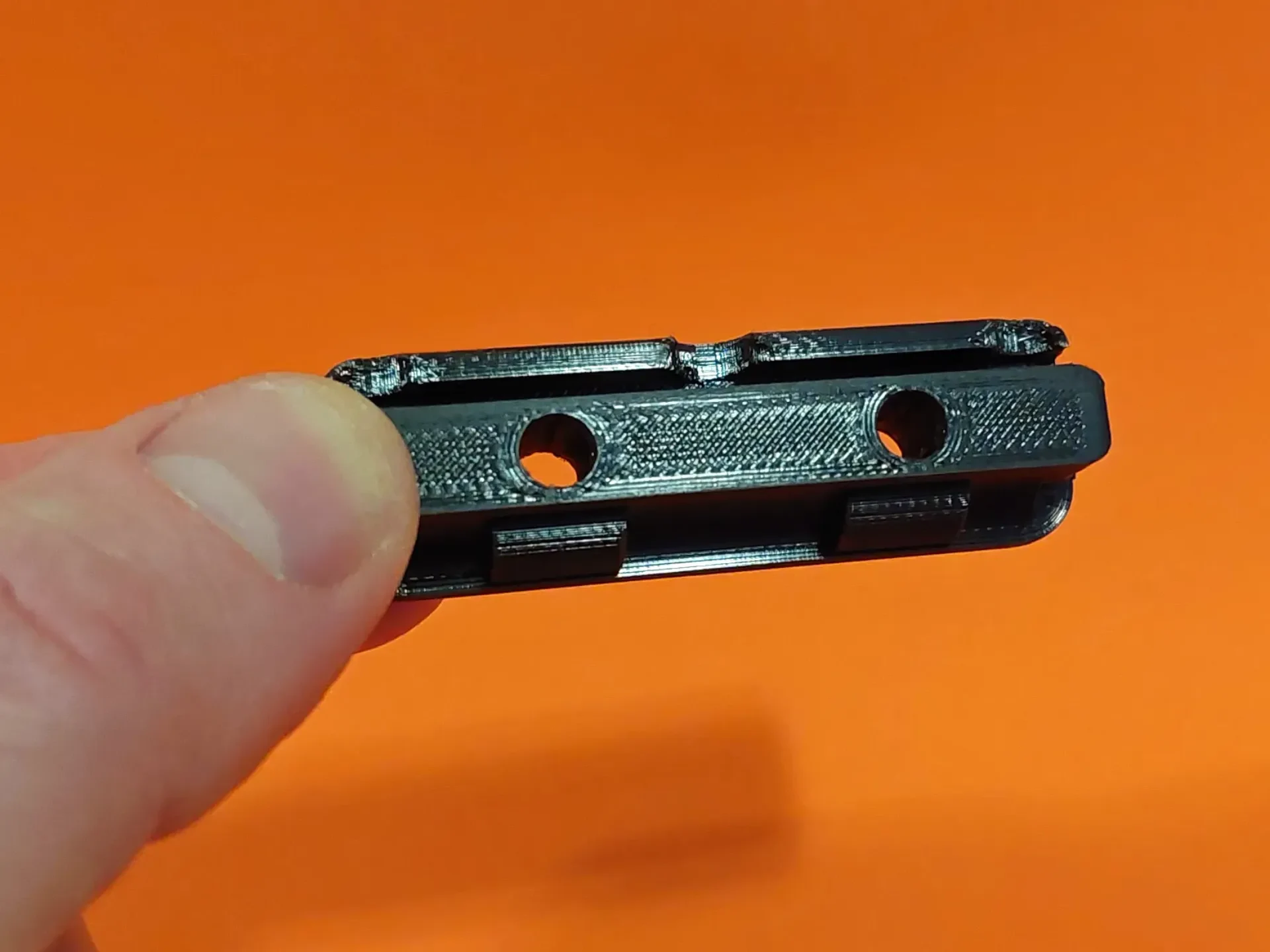

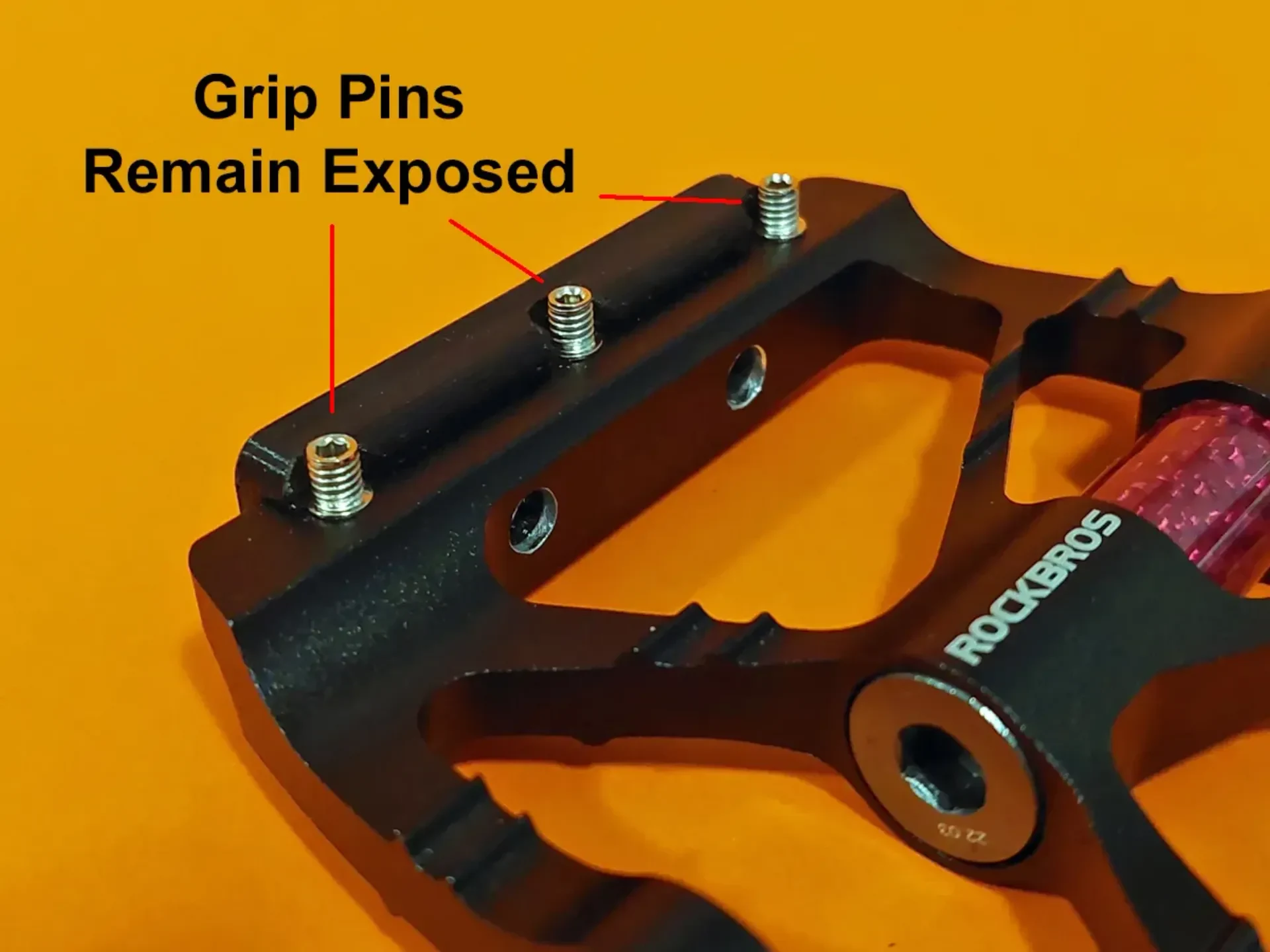

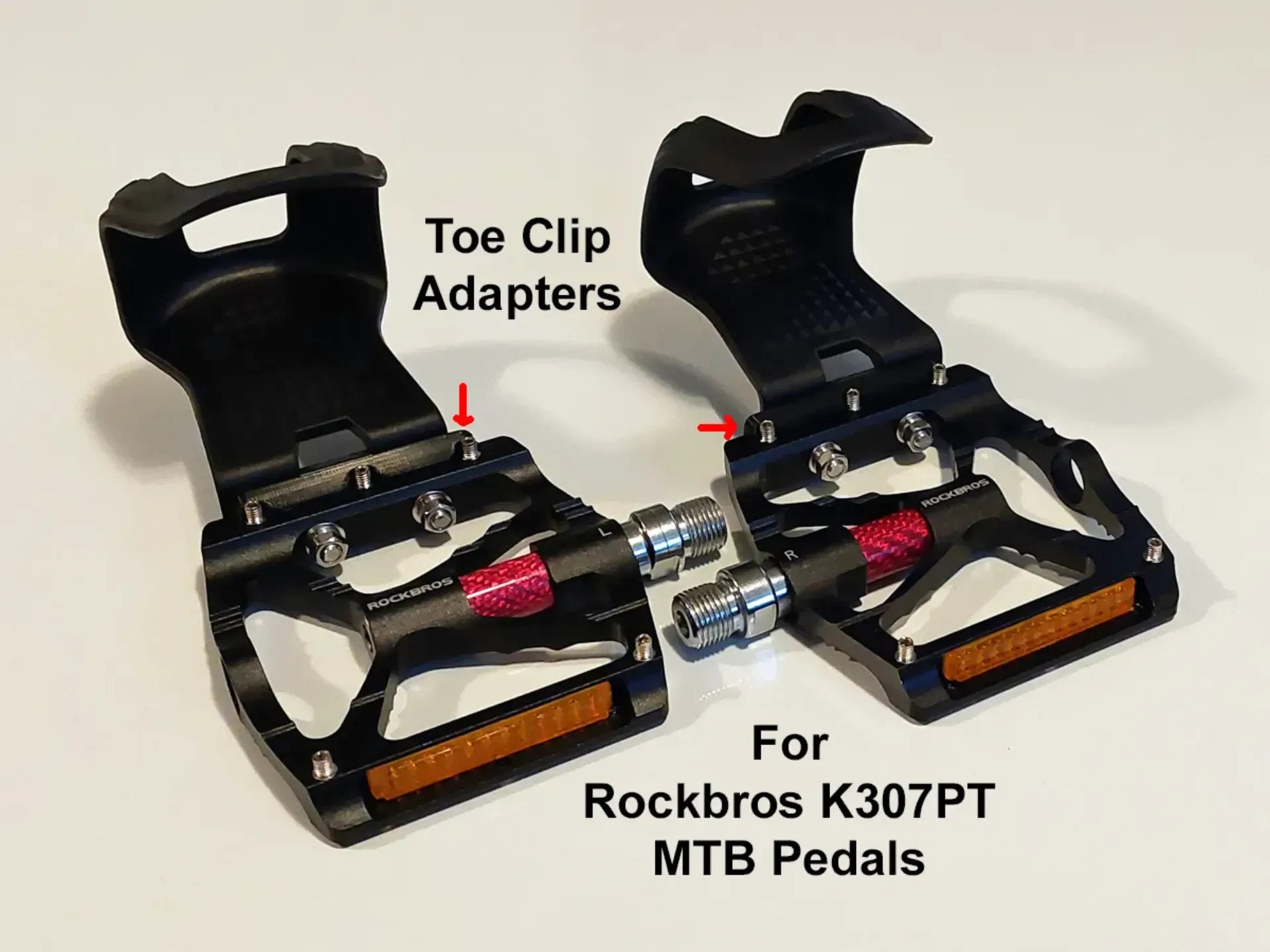

Это адаптер или монтажный кронштейн для туклипса, который заменяет передние отражатели на педалях горного велосипеда Rockbros K307PT и позволяет устанавливать туклипсы. Он прочный и хорошо сидит. Однако для этого потребуется просверлить в каждой педали по два отверстия для крепежных болтов. Просверлить отверстия можно быстро и легко, используя адаптер в качестве направляющей или шаблона (см. «Инструкции» ниже). Ада��тер спроектирован таким образом, чтобы штифты захвата оставались в зацеплении с подошвой обуви.

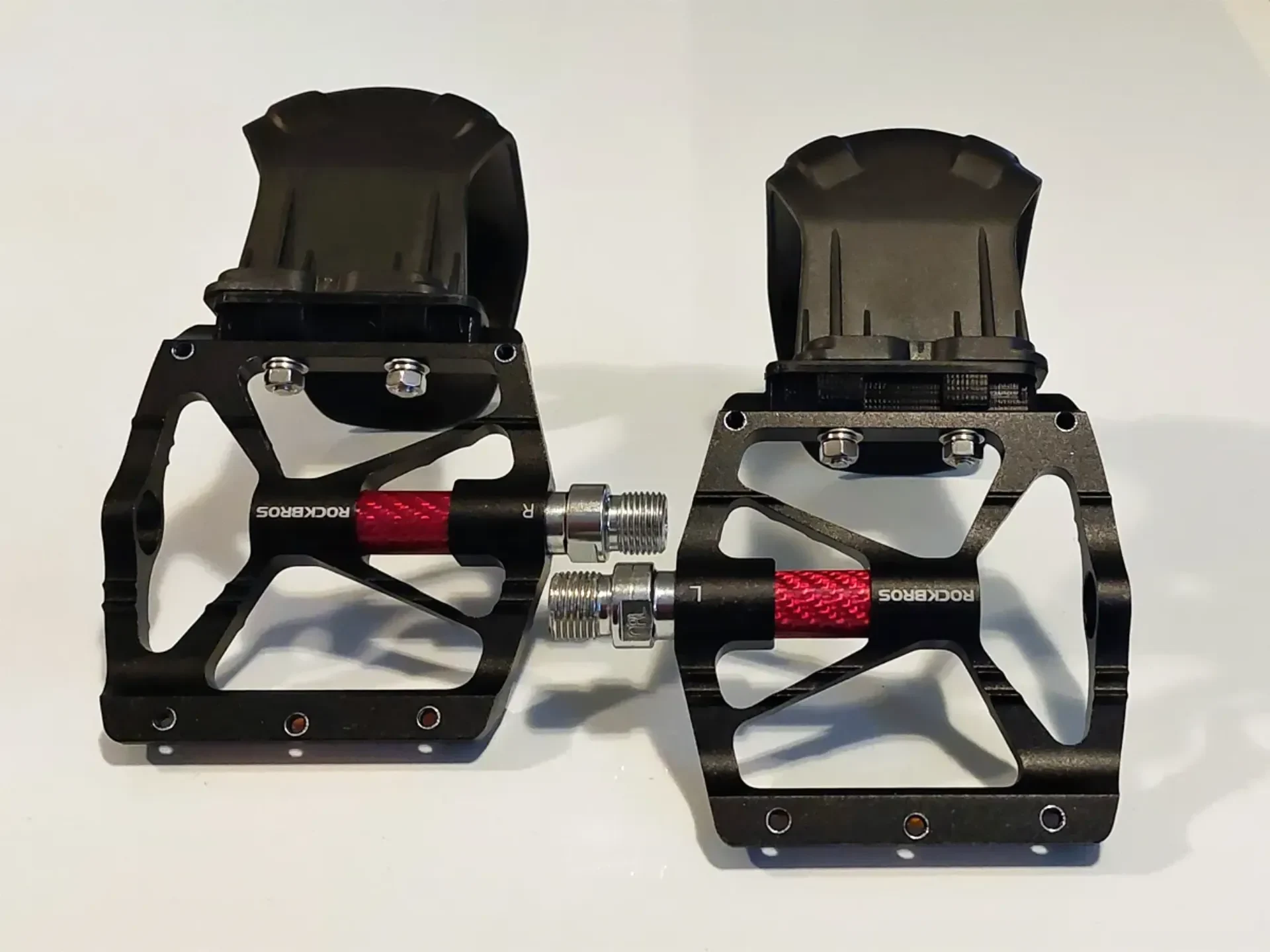

Примечание. Стандартные педали Rockbros K307PT не только требуют адаптера для крепления туклиса, но и не предназначены для крепления ремней для тулек. В моем случае, поскольку я буду использовать «полузажимы» (см. прилагаемые фотографии), я не беспокоился о том, как использовать полноценные туклипсы с ремнями. Есть возможные решения, но они потребуют дополнительных модификаций педалей. К вашему сведению, я купил «полузажимы для пальцев Zefal Cristophe Mountain Bicycle» примерно за 11 долларов США (Amazon).

ПРИМЕЧАНИЕ. Лицевая панель этого адаптера имеет толщину 3 мм. Следовательно, он увеличит функциональную длину туклиса на это расстояние. Педали K307PT изначально довольно широкие, поэтому вы можете обнаружить, что вам нужен туклипс меньшего размера. Например, я использовал зажимы Large/XL на своих прежних педалях, но с K307PT и адаптерами я собираюсь попробовать зажимы Small/Medium, чтобы приблизить подушечку стопы к оси педали.

Необходимые дополнительные детали (для двух педалей; для деталей велосипеда я предпочитаю фурнитуру из нержавеющей стали):

Кол-во. 2: Зажимы для пальцев ног
Кол-во. 4: Бо��ты 5 x 25 мм (я предпочитаю шестигранную головку или шестигранную кнопку)
Кол-во. 4: 5 мм гайки
Кол-во. 4 или 8: плоские шайбы 5 мм (8? — я предпочитаю по шайбе с каждой стороны узла)
Кол-во. 4: Разъемные стопорные шайбы

Объектные файлы:

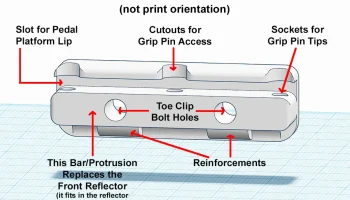

«Адаптер» — это адаптер, это все, что вам нужно распечатать (по одному на каждую педаль) для полной установки. Он также выполняет функцию шаблона детализации и, вероятно, работает лучше для этой цели, чем включенный в комплект «Шаблон детализации — необязательно».

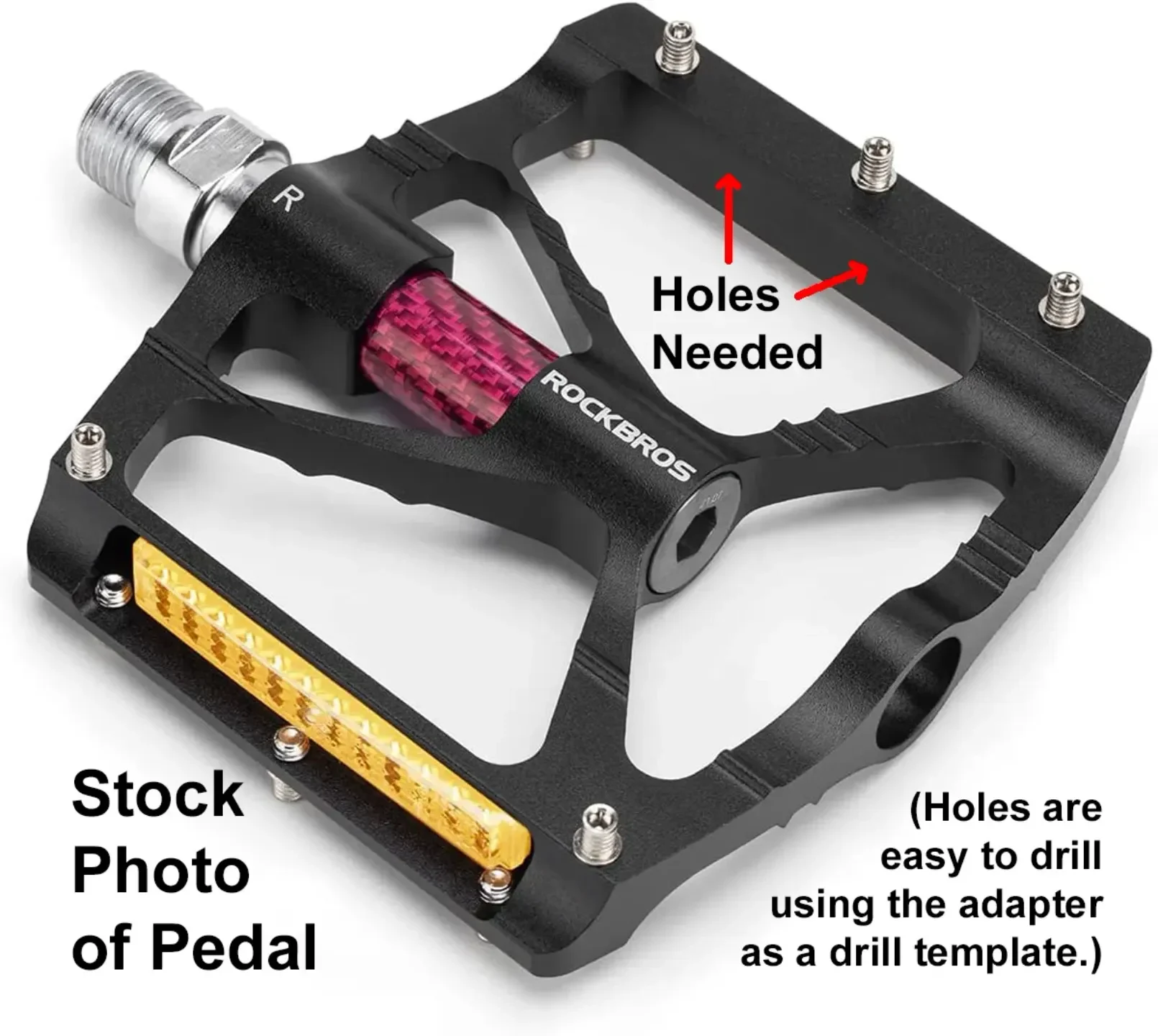

«Шаблон для сверления — опционально» — это простой шаблон для сверления, который поможет вам просверлить отверстия в педалях для болтов туклипсов. Он помещается в гнездо или карман, в который помещается передний отражатель. Однако, просверлив одну педаль с помощью этого шаблона, а другую педаль с помощью установленного адаптера, я обнаружил, что адаптер проще и надежнее использовать в качестве шаблона для сверления точных отверстий.

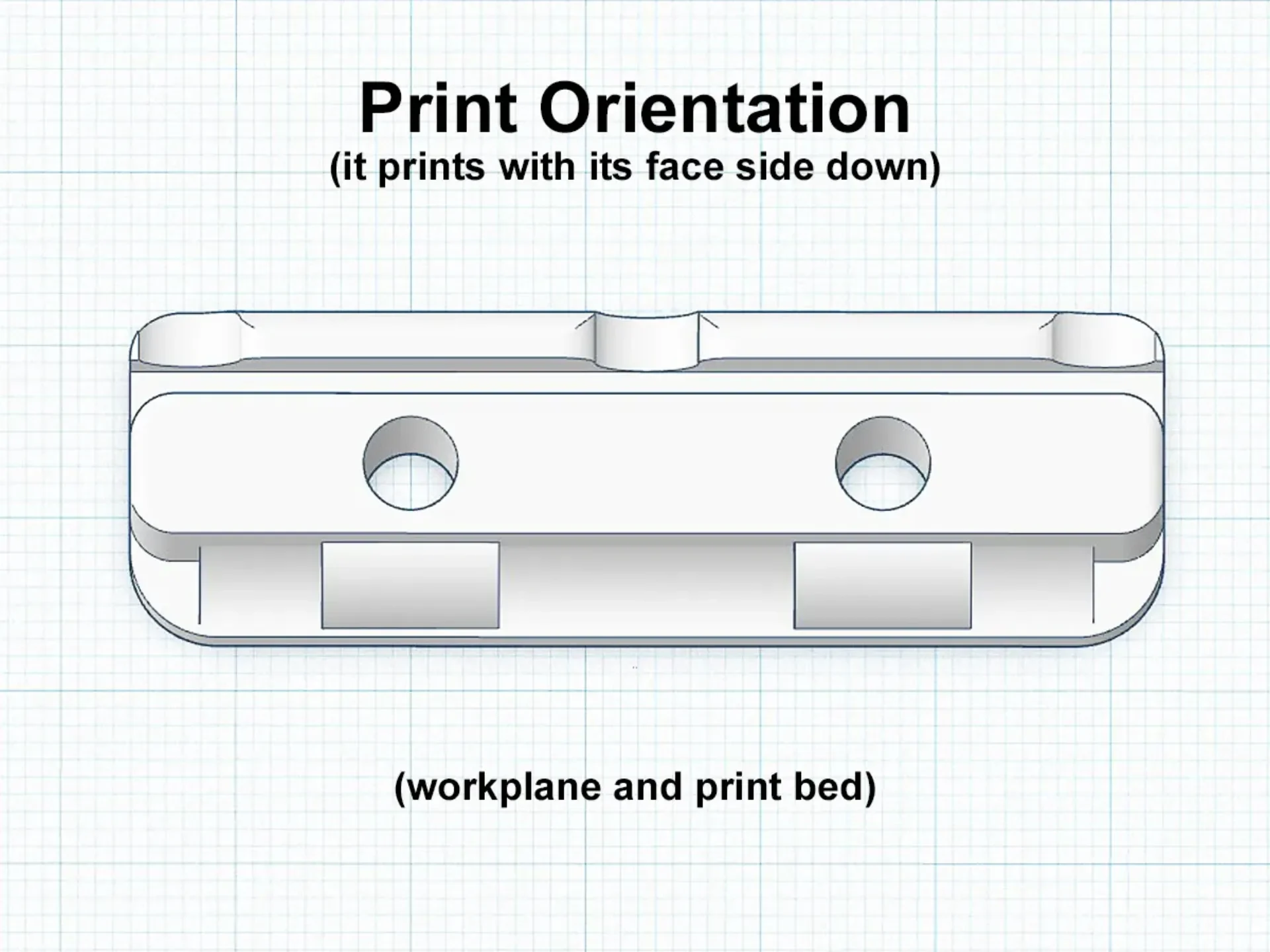

Печать:

Распечатайте два адаптера, по одному на каждую педаль.
100% заполнение (для более прочных частей; я установил шаблон заполнения на «Линии», чтобы они хорошо перекрывались).
Высота слоя 0,16 мм (мне нравится более мелкая высота слоя; меня устраивает более длительное время печати).
Поля в 4 линии с расстоянием до полей 0,25 мм (не обязательно, но я хотел убедиться, что на лицевой стороне для печати/первых нескольких слоях не было деформации, потому что она заходит в зацеп для пальцев).
Поддержки — да, но они крайне минимальны; есть три маленьких вертикальных круга глубиной 2 мм, которые соприкасаются с передними штифтами рукоятки. Они незначительны с точки зрения использования нити и времени печати, но улучшают прилегание адаптера к штифтам захвата педали.
Нить — PETG

Постпечатная обработка (требуется минимальная очистка):

Очистите опорный материал в трех вертикальных круглых вырезах.
Очистите или отшлифуйте все углы, которые вышли за пределы ожидаемого угла в 90 градусов.
Очистите все остальные печатные шарики и мусор.

ИНСТРУКЦИИ:

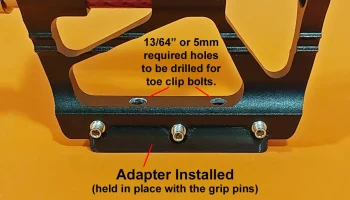

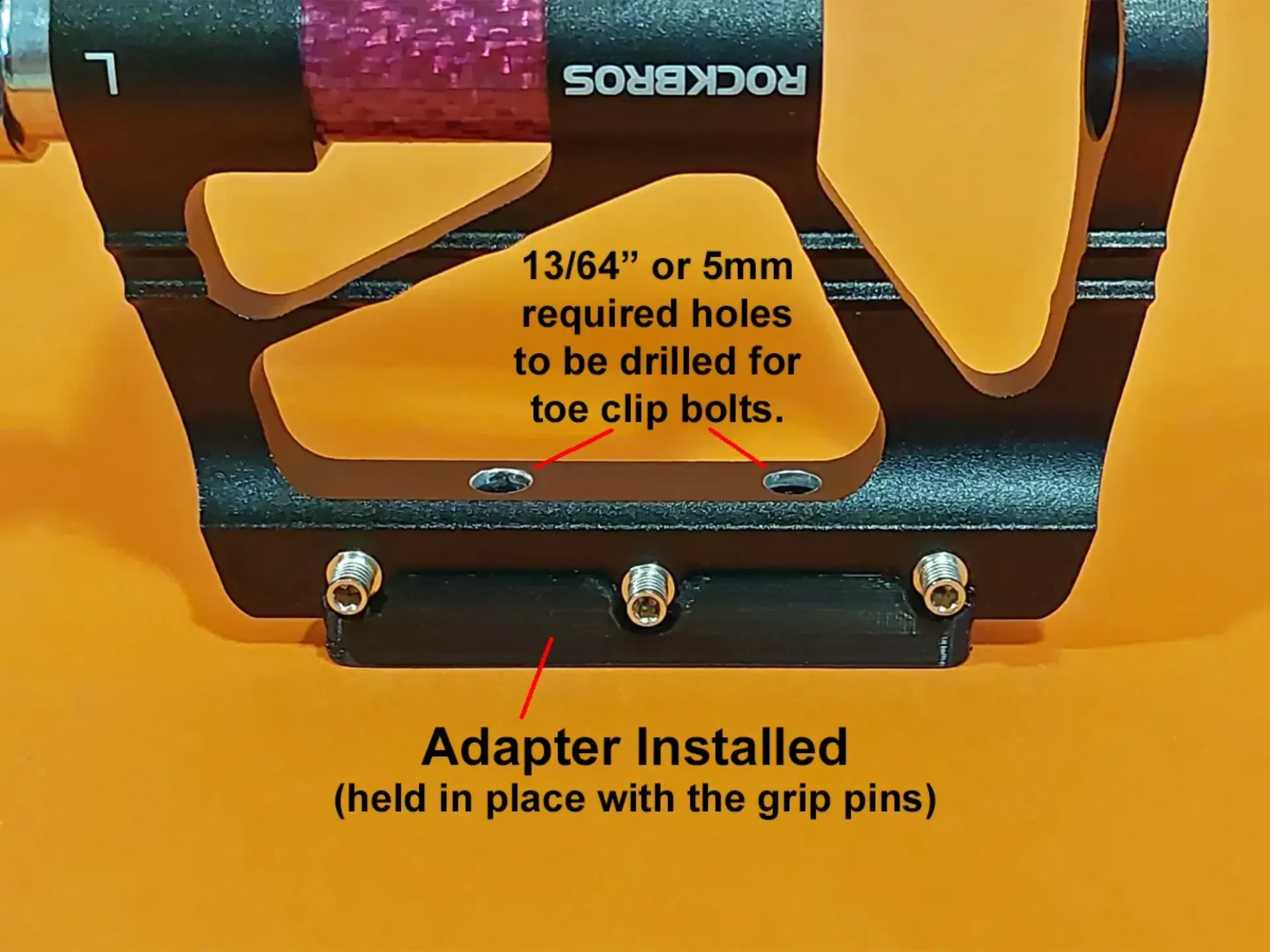

Установка адаптера и сверление педалей

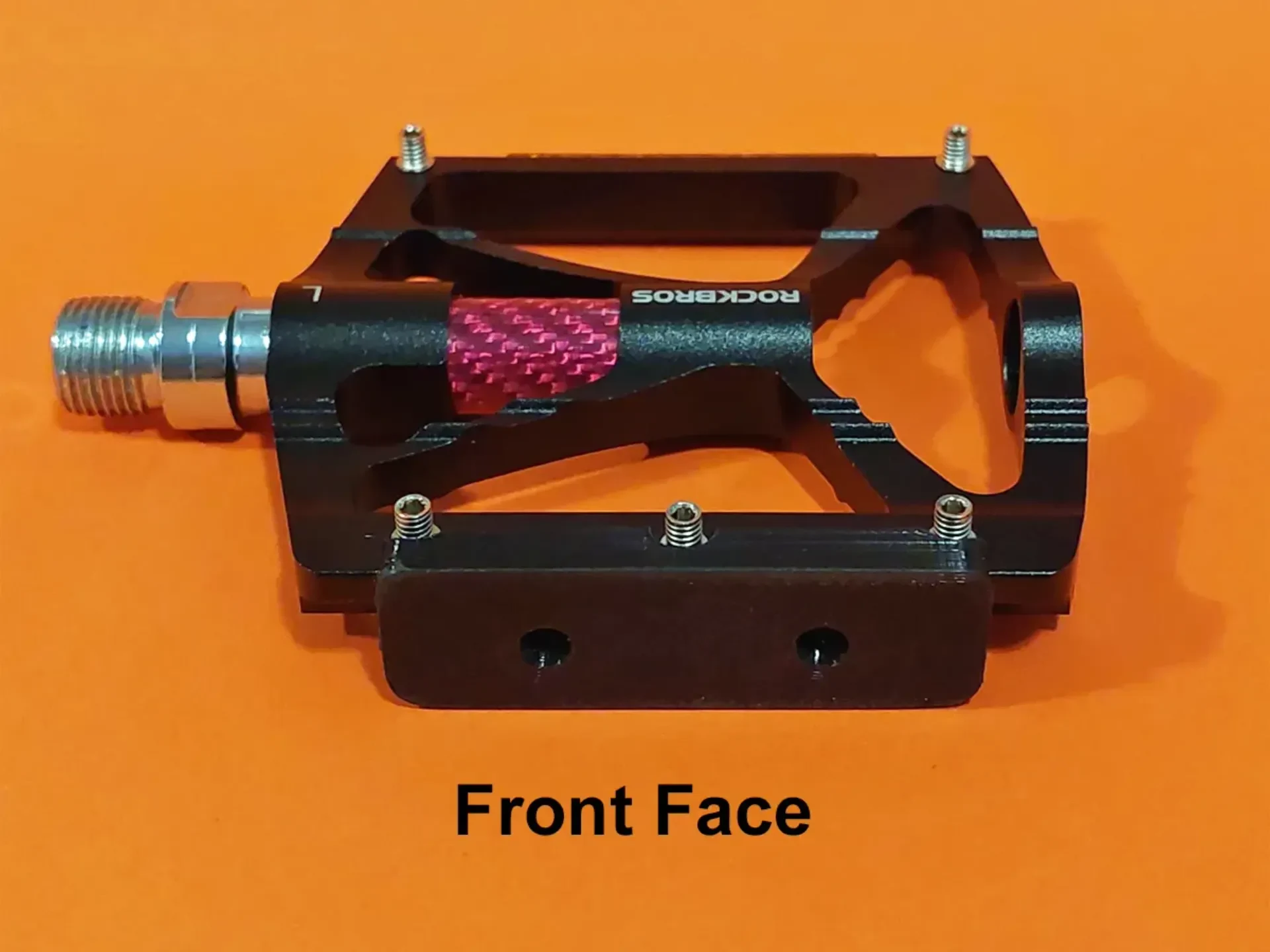

Убедитесь, что вы определили переднюю поверхность правой педали «R» (где вы хотите установить правый зажим).
ПРИМЕЧАНИЕ. Легко перепутать педали и случайно просверлить заднюю поверхность левой L-педали; однако если вы допустите эту ошибку, это не конец света.
Отвинтите три передних верхних штифта на педали «R»; это освободит передний отражатель (штифты — это все, что удерживает отражатели).
ПРИМЕЧАНИЕ. Для штифтов рукоятки используется шестигранный ключ на 2 мм или 5/64 дюйма или шестигранный ключ.
ПРИМЕЧАНИЕ. Нет необходимости полностью
