Крепление для велосипедной вилки 15x110 мм (MAXLE) с .f3d...

НОВЫЙ V4, ТЕПЕРЬ УНИВЕРСАЛЬНЫЙ!!

Он был разработан для оси 15 мм и пространства 110 мм. Используется с динамометрической крышкой RockShox SID Select+ 2020, совместимой (ЭТО ВАЖНО). Для фиксации велосипеда необходимо вставить шампур.

Я использую его уже несколько месяцев, не волнуйтесь, он намного прочнее, чем кажется.

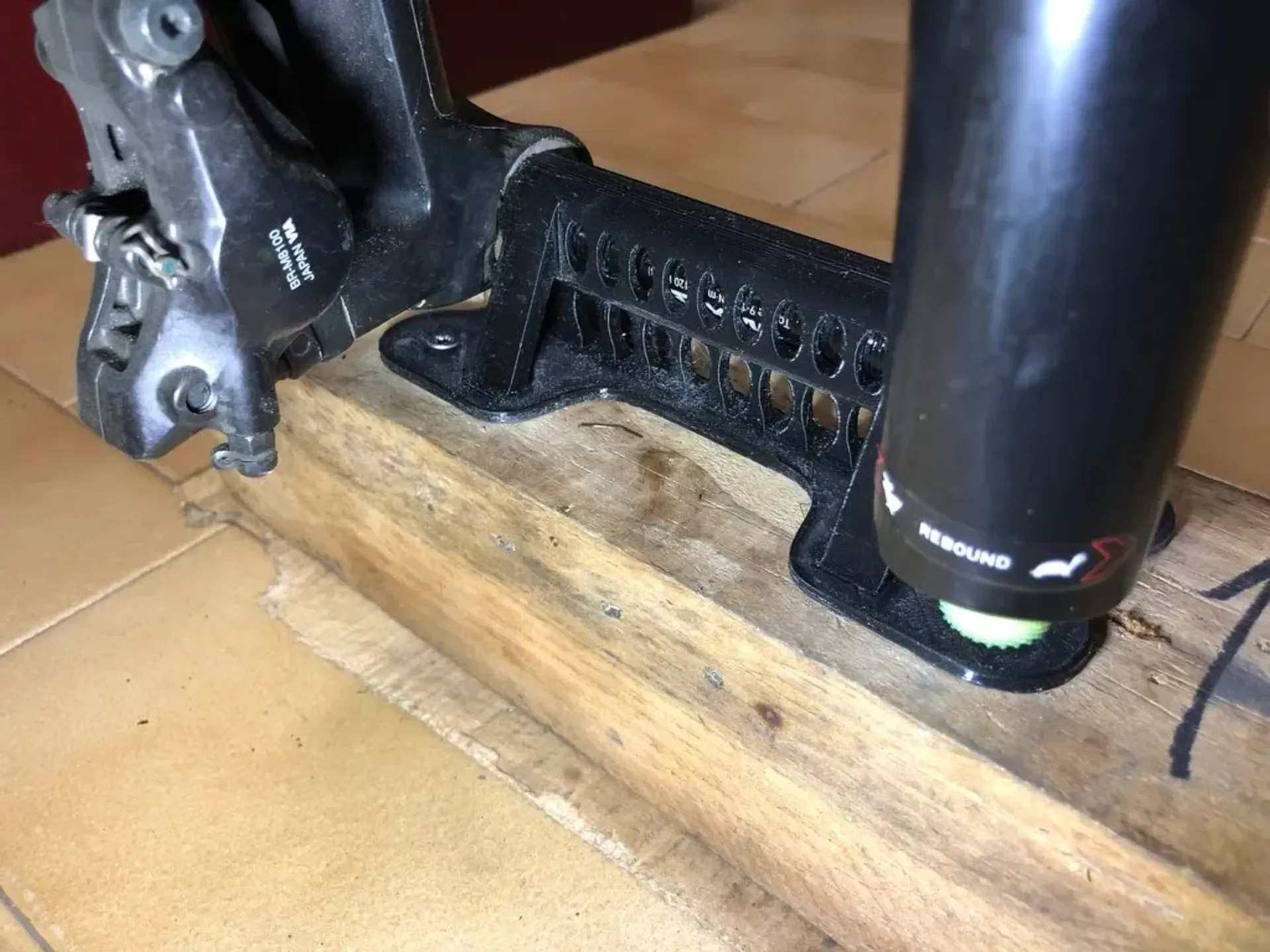

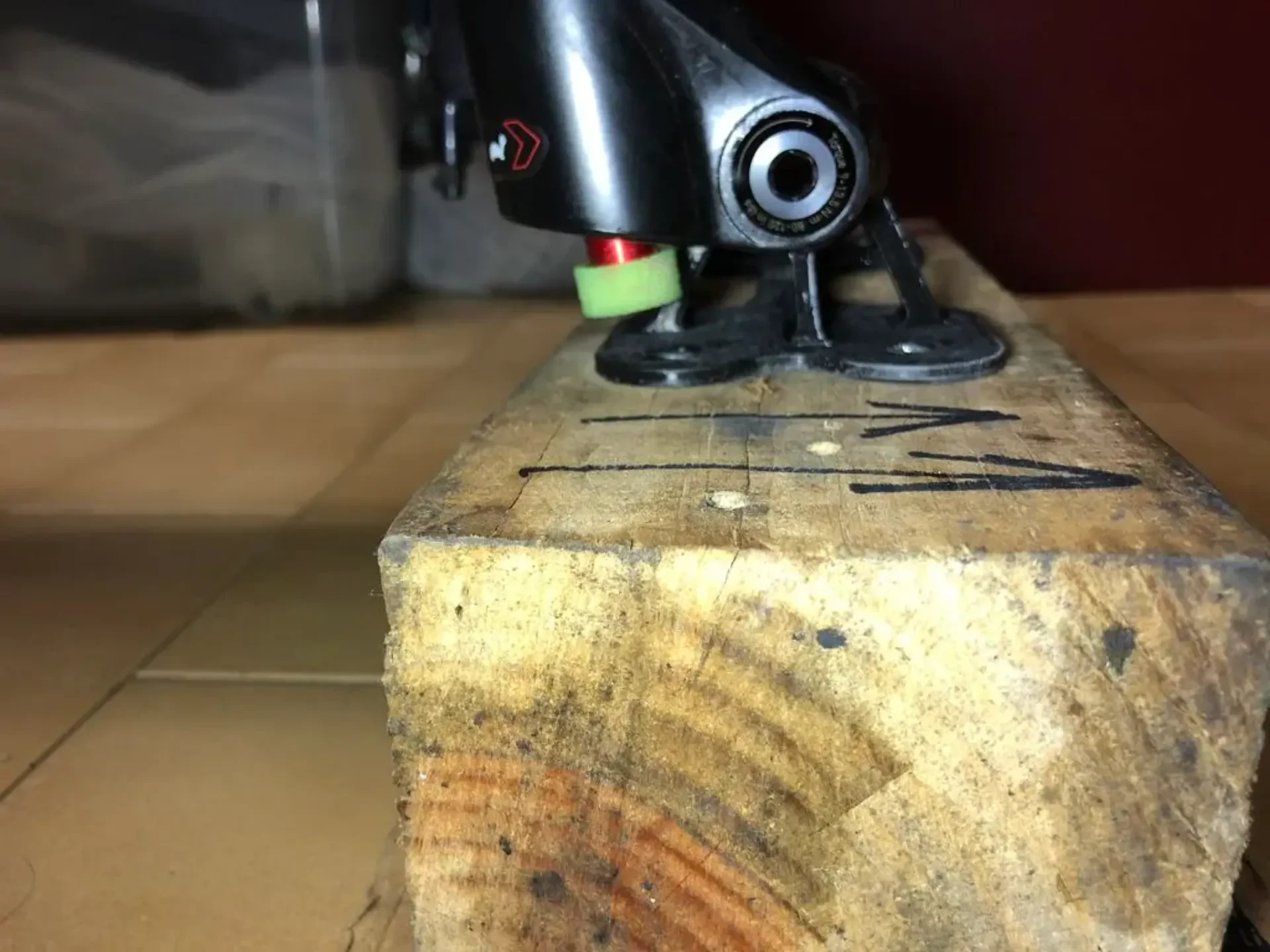

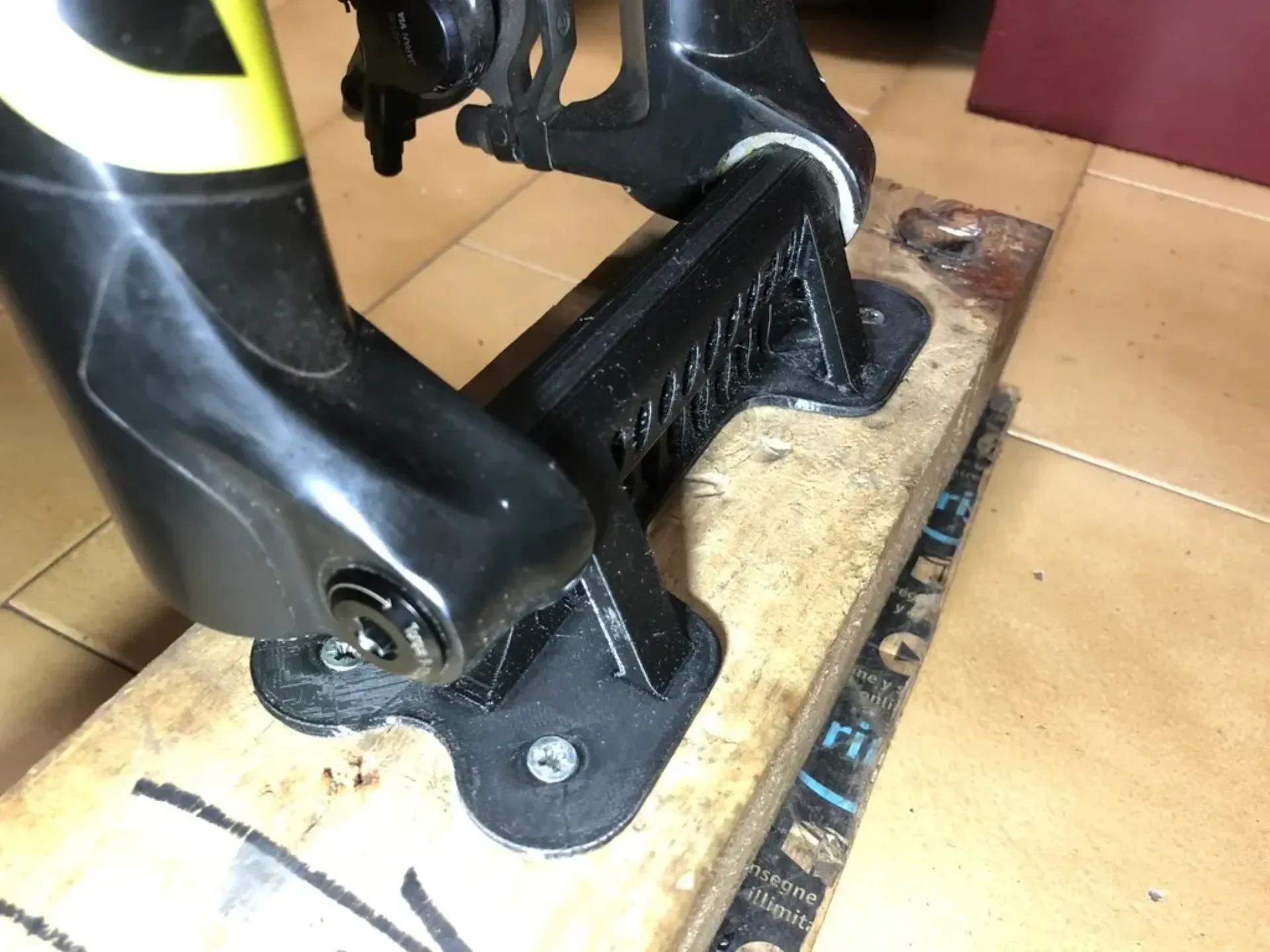

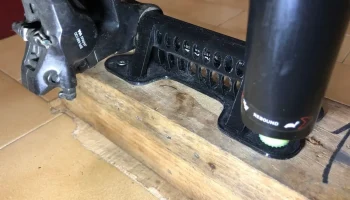

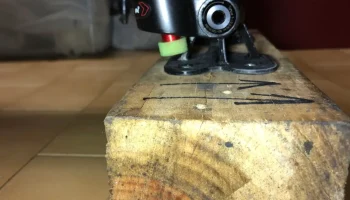

ВАЖНО: Как вы можете видеть на фотографиях, моя вилка «СОВМЕСТИМА С TORQUE CAP», поэтому зона контакт�� между торцевой крышкой ступицы и вилкой может достигать ширины 31 мм. Обычные оси ступиц имеют диаметр 21 мм (без комплекта для переоборудования крутящего момента), я не знаю, подходит ли мое крепление для вилок FOX или вилок RS до появления этой штуки «TORQUE CAP».

Внешний диаметр крепления составляет 25 мм. Если ваша вилка не выдерживает ничего, превышающего 21 мм (нормальный внешний диаметр ступицы передних колес), это крепление не подходит для вашей вилки. Если хотите, я могу изменить отпечаток, чтобы сделать зону шириной 21 мм.

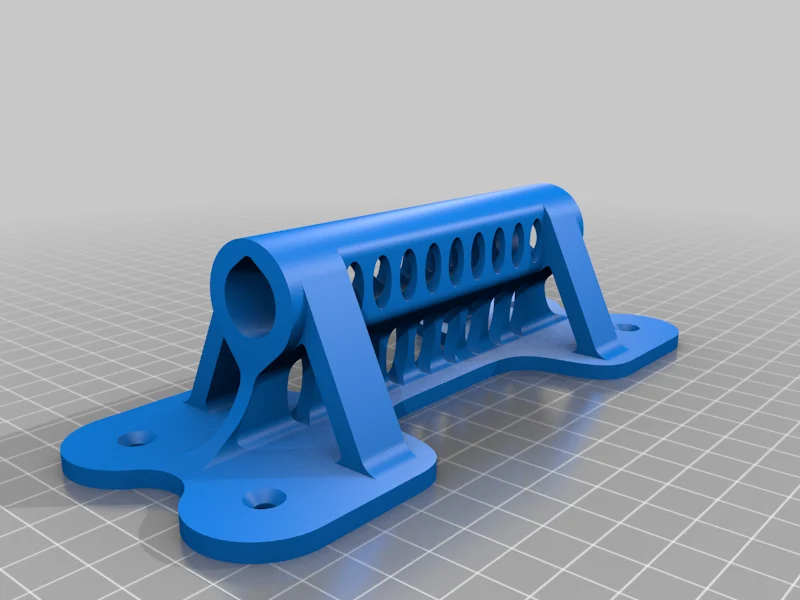

Я также добавил файл Fusion360 (.f3d).

Точный внутренний диаметр оси составляет 15,5 мм, у меня были проблемы с более узкими значениями.

НОВИНКА V3. Печатать сложнее и проще. Свою я напечатал из PETG для лучшей адгезии слоя, проблем со свесами у меня не было, да и у вас их быть не должно.

ПРИМЕЧАНИЕ. Это крепление предназначено для домашнего использования, а не для перевозки велосипеда в машине. Я бы НЕ доверял 3D-печатному креплению вилки из пластика, лучше купите стальное или алюминиевое крепление для вилки.

Настройки печати

Бренд принтера:

Креативность

Принтер:

CR-10S

Плоты:

Нет

Поддерживает:

Нет

Разрешение:

0,24 мм

Заполнение:

25%

Нить: SAKATA 3D PETG, черная.

Примечания:

Распечатайте его с 4-5 внешними слоями и 5 верхними слоями. Рекомендуемая толщина слоя 0,24 мм.
