Kamera Halter für Fahrradträger am Wohnmobil / Camper - д...

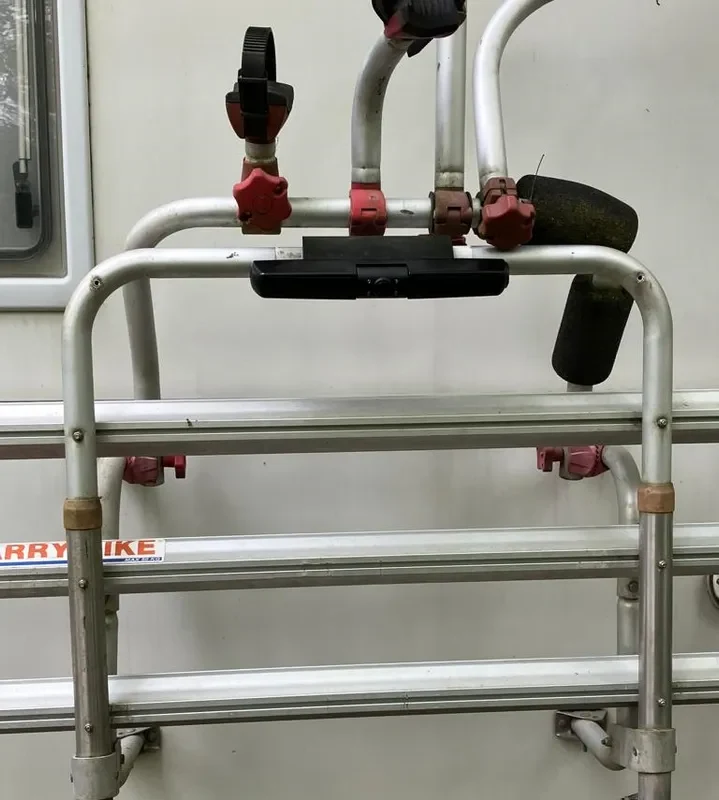

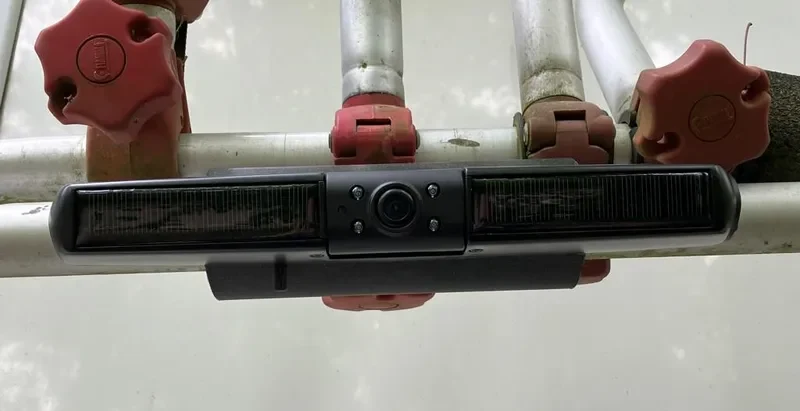

Für mein Wohnmobil habe ich eine Solar-Rückfahrkamera mit Funk-Übertragung besorgt («AEG»). Да, мой Kabellose Montage может быть полезен и мне нужен Kennzeichenhalter в ночное время, когда Wohnmobil умирает Befestigung für sinnvoll Erachte, sollte sie an den Fahrradträger. Dies ist der hinterste Punkt, egal ob genutzt orer hochgeklappt. Der Verstellwinkel der Kamera an sich ist aber zu klein um beide Zustände abdecken zu können, также, возможно, ее беспокоило. Hier die Lösung:

#Achtung: mein Fahrradträger Hat einen Rohrdurchmesser von 30mm, dafür ist er ausgelegt!#

Für die Montage braucht man 2 Linsenberg-Schrauben 4*35mm, 2 Schmelzgewindeeinsätze M4 и einen 4mm Metallbohrer zum Bohren der Löcher in den Fahrradträger (Vorbohren mit kleinerem Bohrer empfohlen).

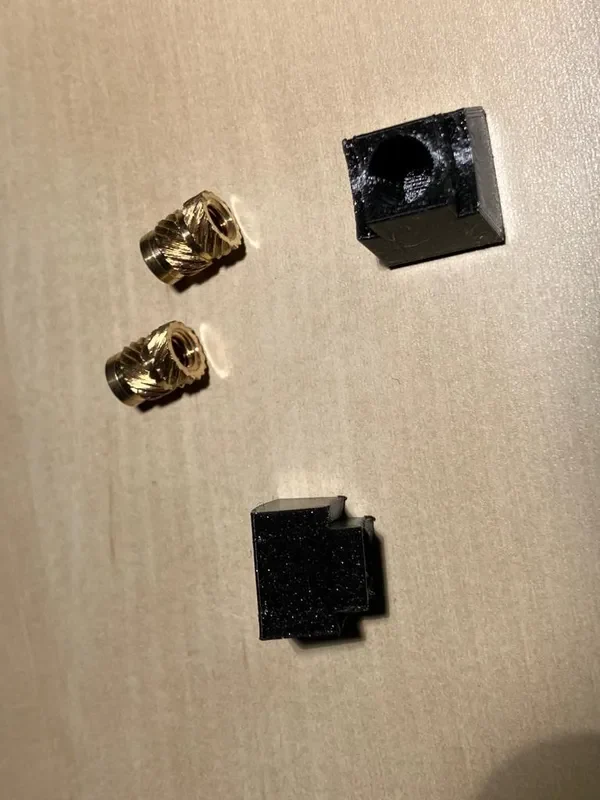

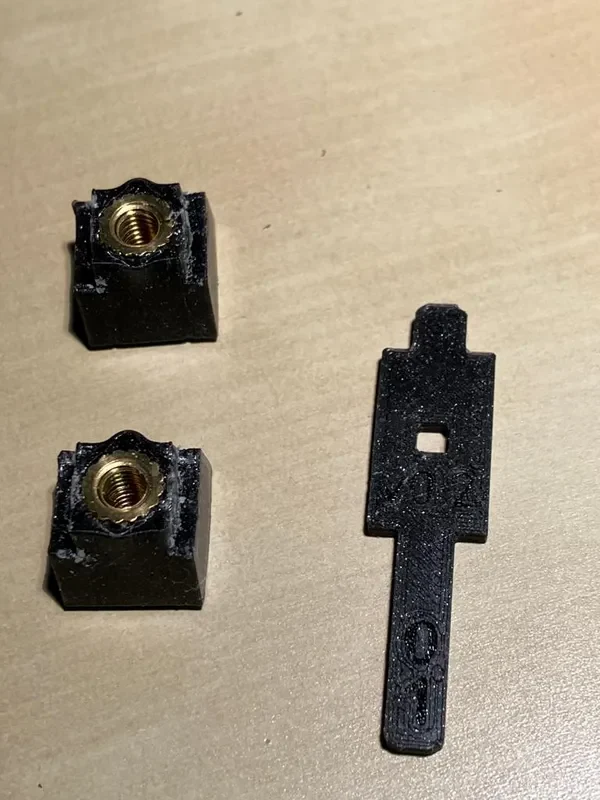

Den Schraubfänger/ Gleiter zweimal drucken — ich habe diese Teile mit 0,25-er Düse, Infill 100% und Bügeln gedruckt (0,4 geht auch, aber eventuell muss man nachschleifen damit sie beweglich sind). In die Schraubfänger (z.B. mit einem Lötkolben) die Gewindeeinsätze einschmelzen und danach die verformten Seiten (s. Foto) mit der Feile Wieder plan schleifen.

Da der Schiebeschalter auf der Rückseite der Kamera nach der Montage nicht mehr erreichbar ist, gibt es den «Taster» — auch mit 0,25-er Düse, Infill 100% und Bügeln gedruckt (0,4 geht auch). Auf dem Taster gibt es eine on =1 и off= 0 Markierung, damit man weiß is man tut — denn eine Anzeige Hat die Kamera selbst nicht.

В корпусе с толщиной 0,4 дюйма требуется 20% заполнения. Аллес в ПЭТГ (Прусамент).

Die Kanäle f��r die Gleiter habe ich allerdings mit mehr Infill (100%) verstärkt und Rings um die Schraublöcher auch.

Die 3mf-Dateien für meinen Prusa Mini+ hängen an...

Das war's schon: получайте удовольствие и продолжайте печатать!

##английская версия: ####################

Для своего кемпера я хотел камеру заднего вида. Используемая камера (AEG) представляет собой камеру с питанием от солнечной батареи и беспроводным подключением к экрану. Он полностью беспроводной, и я думаю, что лучшим местом для его установки будет держатель для велосипедов. Кулачок сам по себе немного регулируется, но этого недостаточно, чтобы получить правильный угол для двух необходимых положений: крепление для велосипеда используется или не используется. Поэтому мне захотелось дополнительно регулируемое крепление на велосипедном креплении.

Труба моего крепления для велосипедов имеет диаметр 30 мм, поэтому подойдет только для этого размера!

Для установки потребуются два винта с линзовой головкой 4мм*35мм, 2 резьбовые вставки М4, сверло по металлу 4мм для двух отверстий в трубе крепления велосипеда.

Вам понадобятся две небольшие скользящие детали и один помощник переключения, поскольку после установки переключатель включения/выключения недоступен. Эти детали я напечатал в PETG Prusament с насадкой 0,25, 100% заполнением и утюгом — но сопло 0,4 и без глажки тоже работает. После вплавления резьбовых вставок вам необходимо напиливать ползунок до тех пор, пока он не сможет снова скользить, потому что процесс плавления немного деформирует ползунок — см. рисунок… На переключающей части находится текст «1/0», потому что на самом кулачке вы не можете видеть, включен он или выключен: это должно быть читаемо со стороны камеры!

Корпус я напечатал PETG Prusament с соплом 0,4, основное заполнение 20%. Чтобы усилить его, я добавил модификации со 100% заполнением скользящих каналов и отверстий для винтов.

3мф для Prusa Mini+ прилагаются!

Удачи и продолжайте печатать!
