Адаптер для выдвижной оси велосипедной стойки...

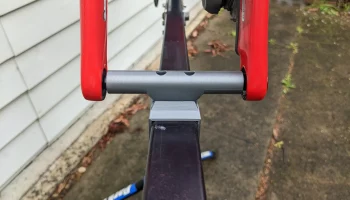

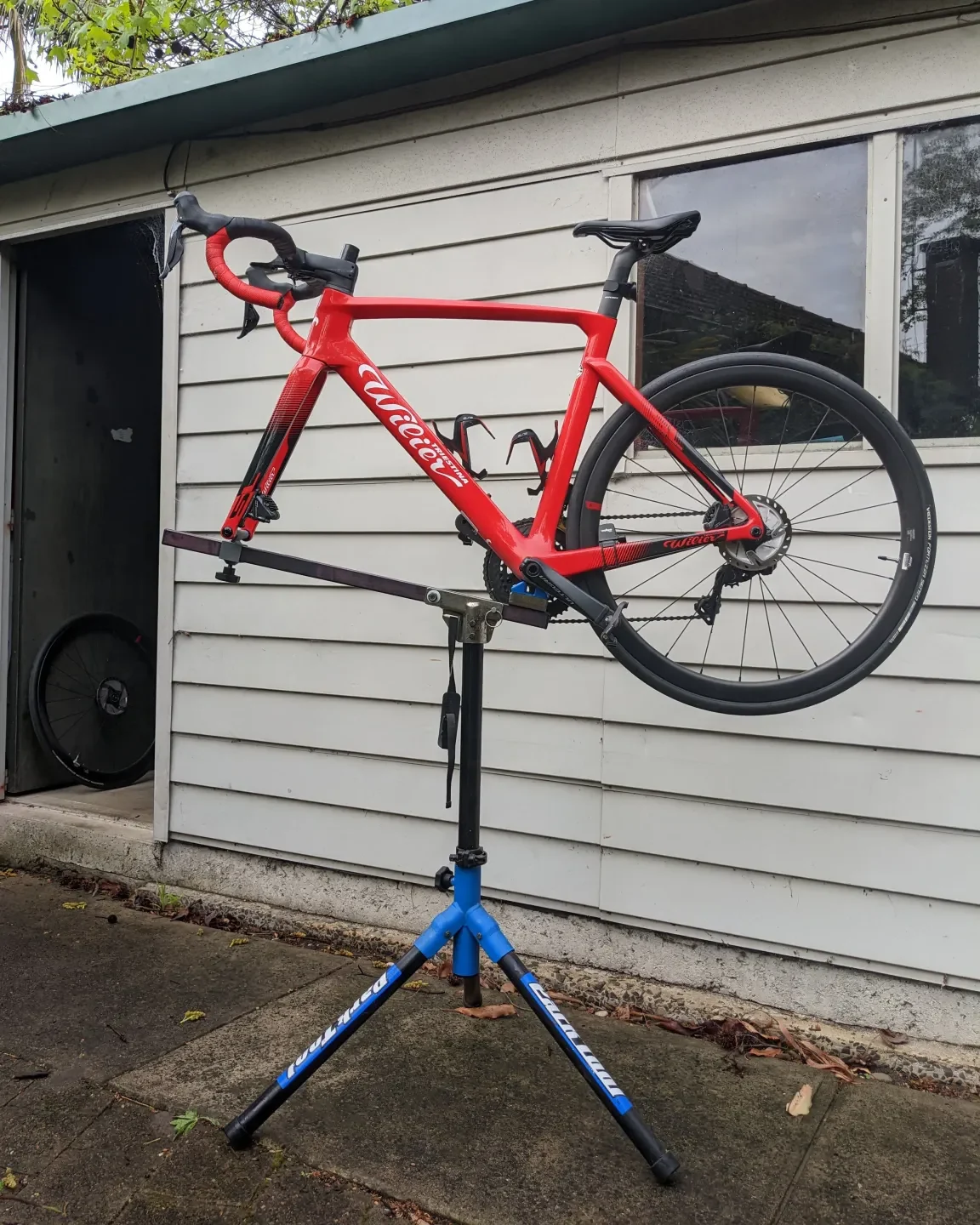

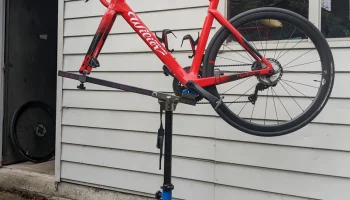

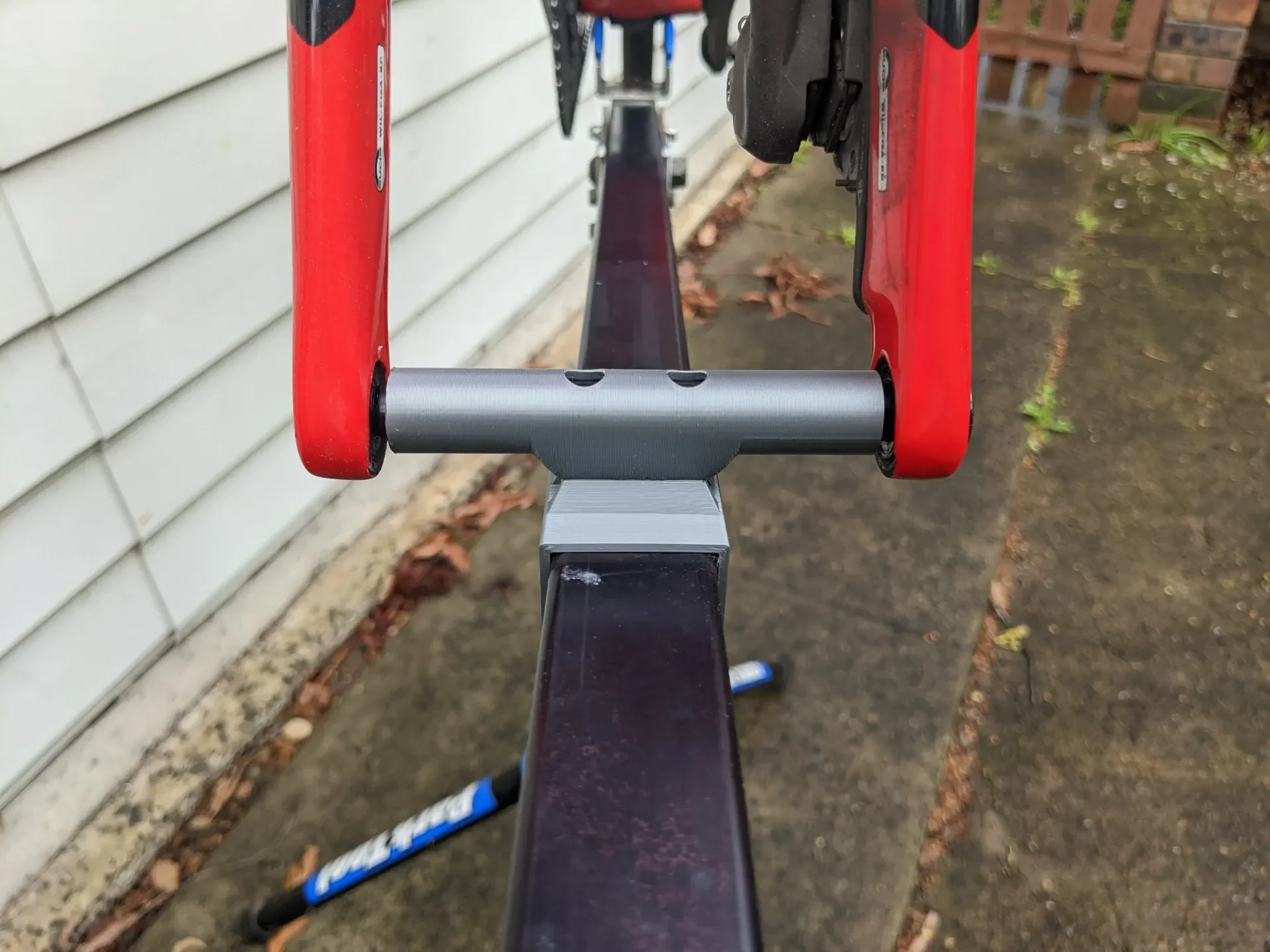

Моя старая подставка для ремонта профессиональных велосипедов допускает только быстросъемные крепления. Можно было бы купить дополнительный аксессуар для прохождения осей, но я решил, что, вероятно, смогу напечатать его на 3D-принтере.

Я смоделировал это для осей диаметром 12 мм, но вы можете взять файл STEP и изменить его на 15-миллиметровый. В качестве альтернативы вы можете скопировать коммерческий продукт, удлинить слайдер и использовать адаптер как на 12 мм, так и на 15 мм.

Файлы 3MF ориентированы на печать. Никаких опор не требуется. В зависимости от вашего принтера вы можете распечатать держатель оси с полями.

Вам понадобится пара болтов M4 (8 мм) и гаек, чтобы прикрепить ползунок к держателю оси. Вам также понадобится гайка 3/8 дюйма, если у вас такая же подставка для велосипеда со стопорной ручкой 3/8 дюйма. В противном случае смоделируйте свой собственный запирающий механизм. Для большей устойчивости к коррозии я использовал нержавеющую сталь для всех этих деталей.

Спецификация:

Гайка 3/8 дюйма (1 шт.)
Болты М4 8 мм (2 шт.)
Гайки М4 (2 шт.)

Надеюсь, это кому-то поможет.
