NexGen3D: роликовый натяжитель и направляющая цепи для го...

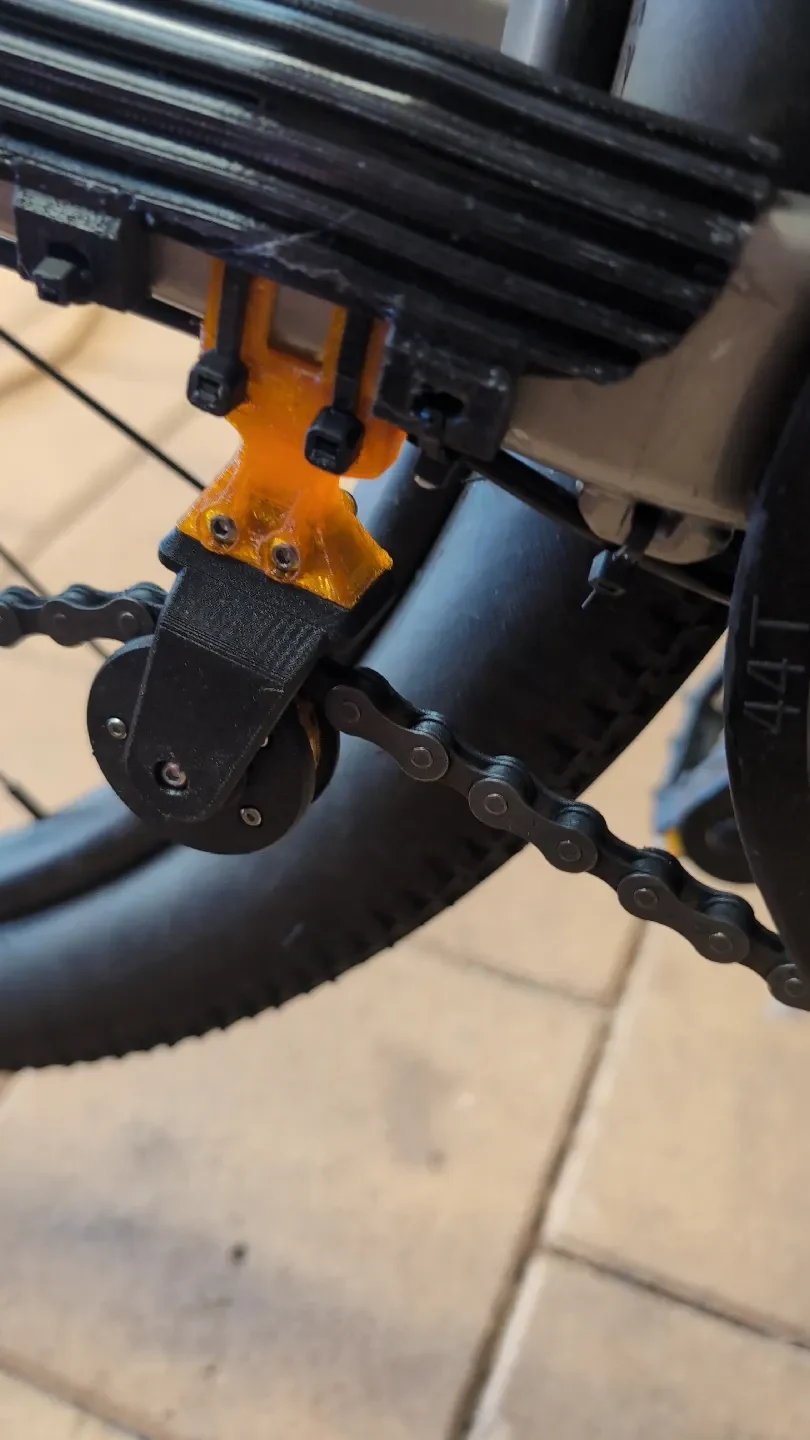

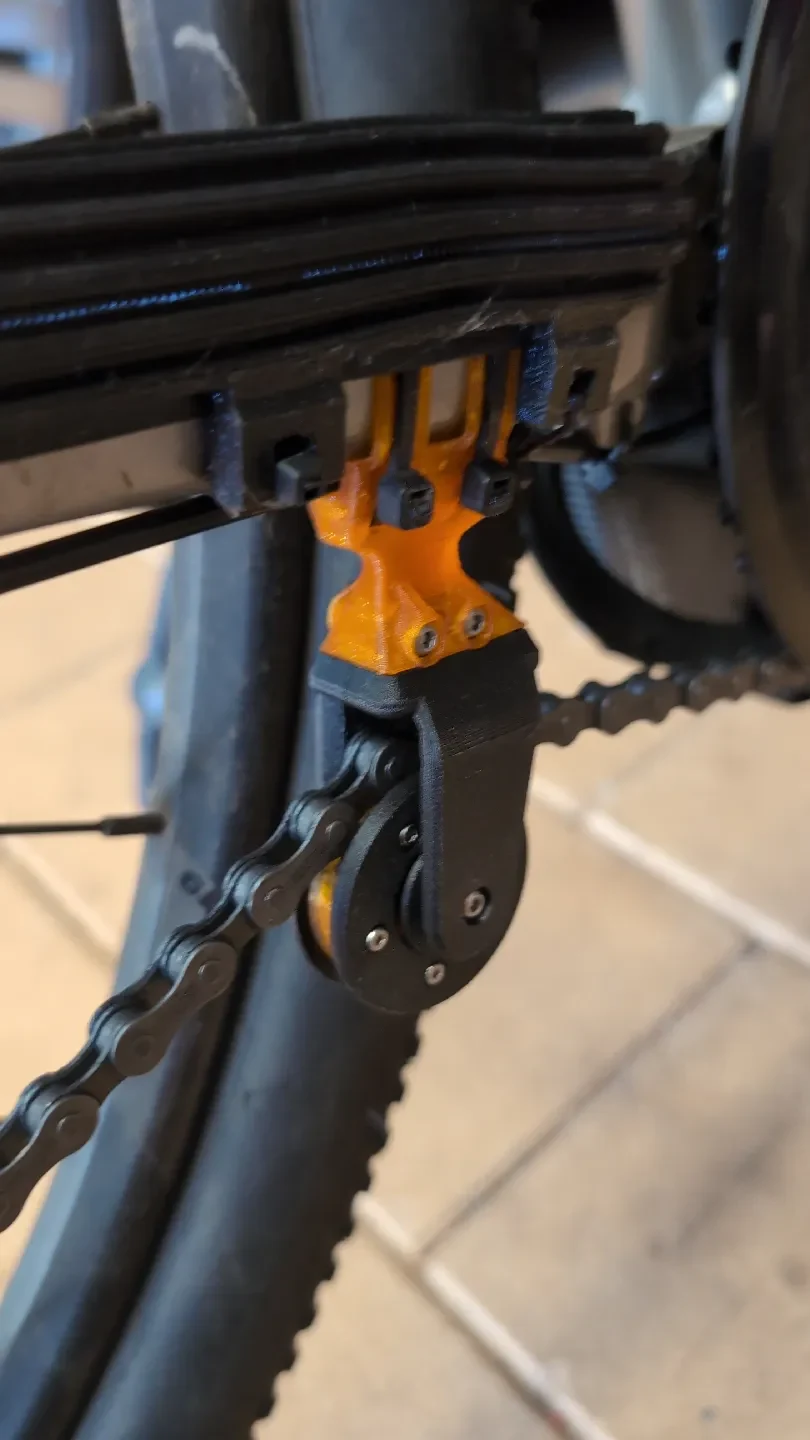

Натяжитель и направляющая велосипедной цепи помогают уменьшить подпрыгивание цепи на горных велосипедах при движении по пересеченной местности.

Верхняя часть должна быть напечатана из TPUI, нижняя половина и шкив — из PETG-CF или ABS, в моем случае я использовал PC-CF.

Шкив также оснащен сменным щелевым кольцом из ТПУ толщиной 1 мм.

Требуемые детали:

2 кабельных стяжки
2 x BHS M3x12 мм + 2 x тепловые вставки M3
1 x BHS M3x24 мм + 1 x тепловая вставка M3
5 x BHS M2x10 мм + 5 x M2Heat вставки
1 х 608 подшипник для роликовых коньков
1 х 3D-принтер :)

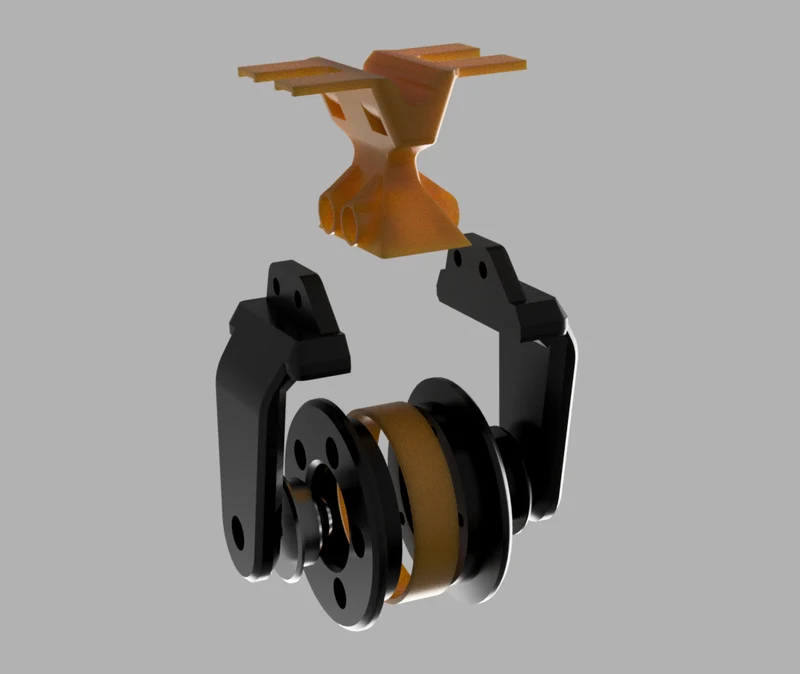

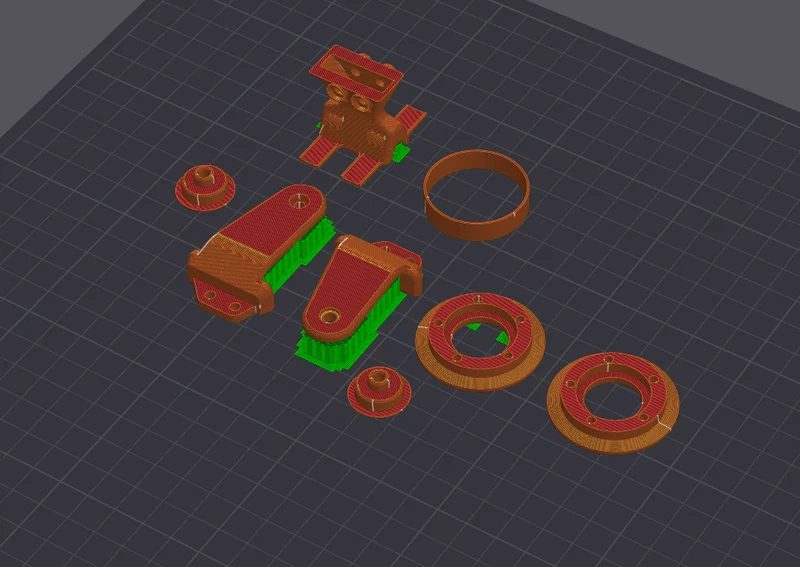

Пожалуйста, распечатайте, используя ориентацию, указанную на последнем изображении, шкив очень легко собрать, подшипник 608 зажат между корпусами шкива, посмотрите изображение в разобранном виде, установите все это с выдвинутым шкивом, затем поднимите цепь со шкивом и вкрутите 24-миллиметровый болт.
