Крепление WTB Silverado на велосипедное седло для Garmin ...

Эта модель позволяет установить Garmin Varia на седло WTB Silverado (среднего размера). Он также имеет небольшие обручи для крепления небольшой седельной сумки.

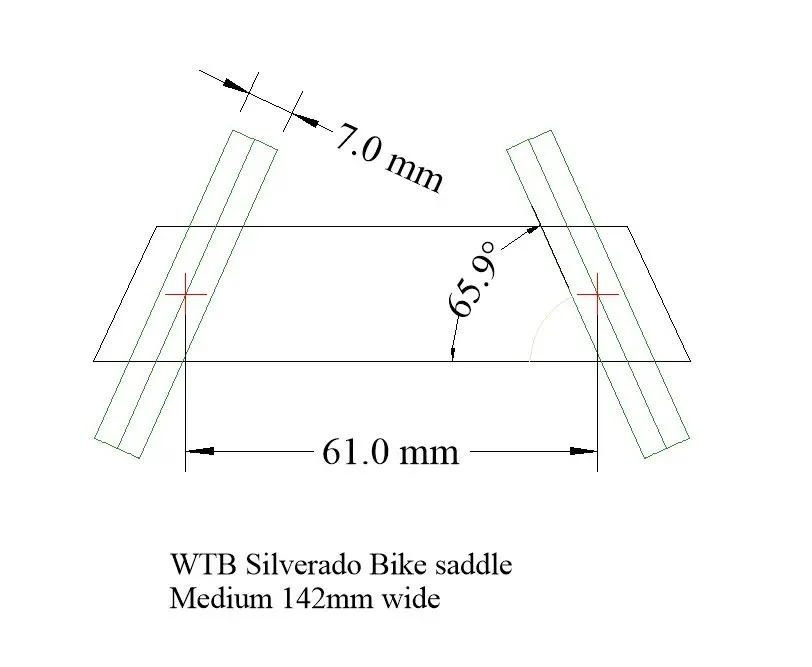

Геометрия этой модели аналогична конструкции фонаря Giant Recon, которую я только что опубликовал на https://www.printables.com/model/441435-wtb-silverado-bike-saddle-mounts-for-giant-recon-t.

Существует также пробная печать для проверки установки направляющей седла, прежде чем тратить много пластика и тратить время на печать основной модели. Возможно, геометрия направляющих аналогична седлам других типов WTB (дайте мне знать сейчас, чтобы я мог обновить ее здесь).

Возможно, вам захочется иметь привязь для вашей ценной Varia к направляющей седла на случай, если отпечаток порвется (на фотографии показан трос, который я сделал для своего), он также может замедлиться, если его украдут.

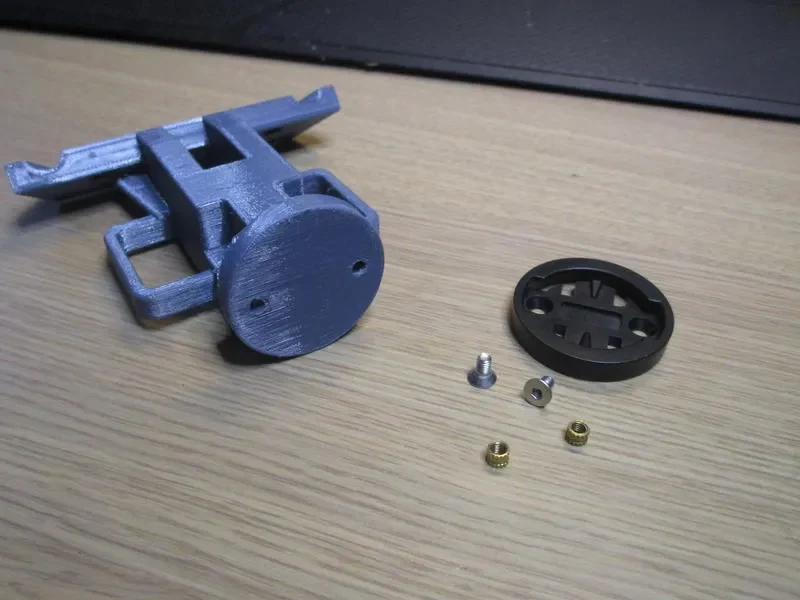

Вам также понадобится:

Совместимый с Garmin монтажный кронштейн (например, артикул Ali Express 1005004864806552) поставляется с 2 маленькими винтами диаметром 3 мм.
2 латунные резьбовые вставки (резьба 3 мм, наружный диаметр = 4 мм, длина = 4 мм)
Болты с цилиндрической головкой 10 x 3 мм (кол-во = 4)
Шестигранная гайка 3 мм или гайка из нейлока 3 мм (кол-во = 4 шт.) — используйте фиксатор резьбы, если не нейлок.

Я бы порекомендовал использовать PETG для этой печати из-за прочности и устойчивости к температуре.

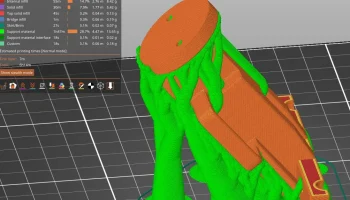

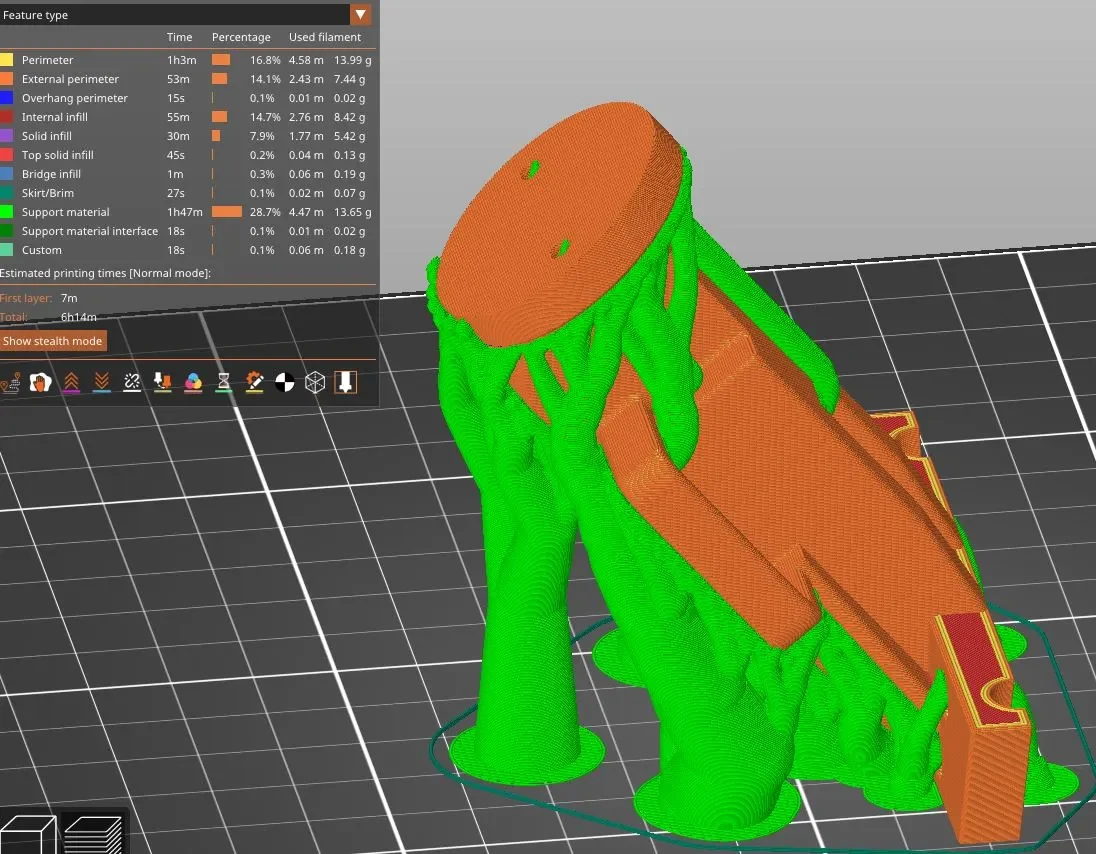

На прилагаемом снимке экрана показано, как я выровнял его для нарезки, главным образом для того, чтобы придать модели гибкость и сделать ее полууправляемой для удаления необходимых опор после печати. Я использовал альфа-6-версию слайсера Prusa 2.6 (надеюсь, скоро будет выпущена полностью), поскольку обнаружил, что функция органических подложек намного превосходит возможность аккуратного удаления их с отпечатка, особенно с помощью PETG.

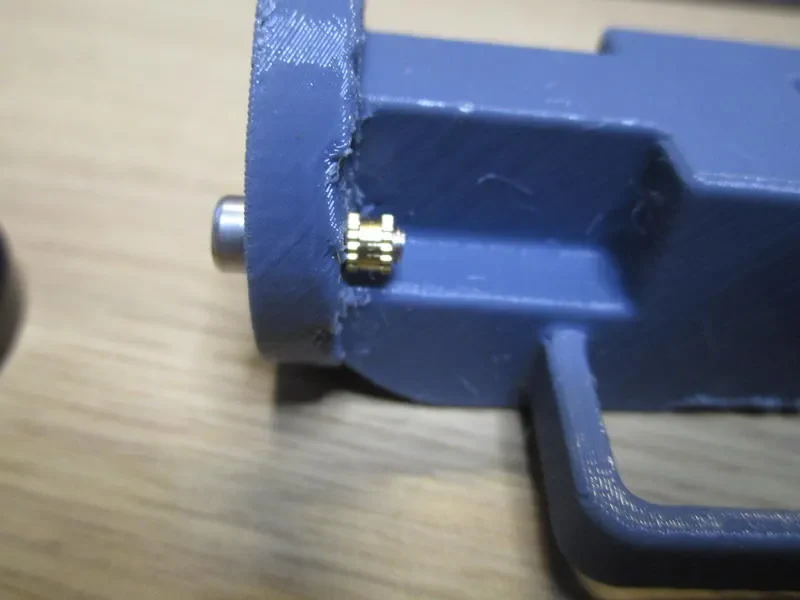

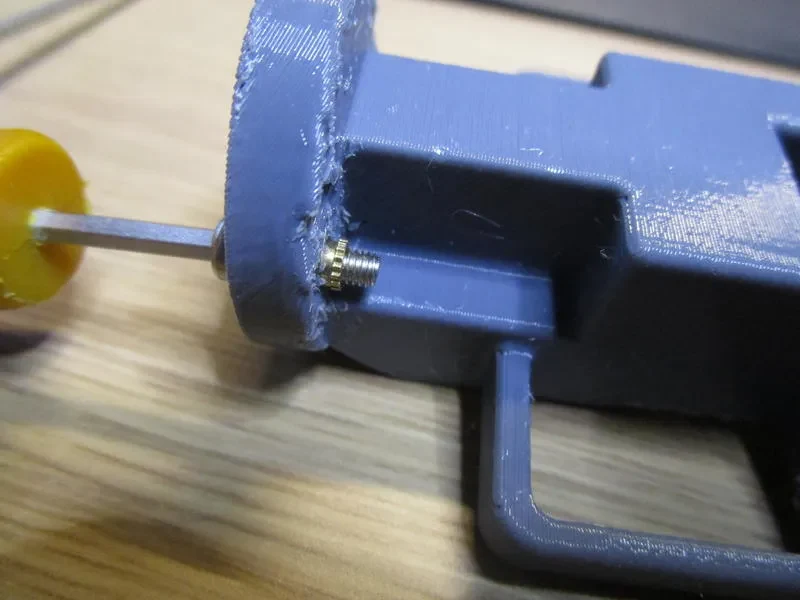

После печати и снятия опор я рекомендую вам использовать сверло диаметром 3 мм, чтобы очистить отверстия для болтов, и использовать один из болтов, чтобы вкрутить шестигранные гайки в отпечаток детали b перед сборкой. Отверстия для вставки с резьбой 3 мм в кронштейне Garmin расположены со стороны седла, а в отверстии имеется ступенька, предотвращающая прохождение вставки до конца. Еще раз используйте более длинный болт диаметром 3 мм, чтобы втянуть резьбовые вставки (см. фото). Рекомендуется использовать фиксатор резьбы.

Подобные монтажные кронштейны также можно найти в Интернете, у которых резьбовая вставка находится в самом кронштейне, и я думаю, что там достаточно места, чтобы вставить болт в отверстие, а также шестигранный ключ для затяжки (но я не проверял).

Существуют и другие типы монтажных кронштейнов для типов крепления Wahoo и Bryton, но я не знаю, нужно ли повернуть монтажные отверстия на 90 градусов, чтобы они работали. (если кто-то знает, то дайте знать и я выложу подходящий вариант)
