Велосипедное крепление для Samsung S10...

Обновление: поскольку команда Fusion 360 решила удалить экспорт во все форматы, кроме STL, я включил дизайн в форматах .f3d и .step. Удачи.

Мне нужно было крепление для телефона для моего горного велосипеда Radon, поэтому я решил построить его с нуля в качестве учебного задания по Fusion 360.

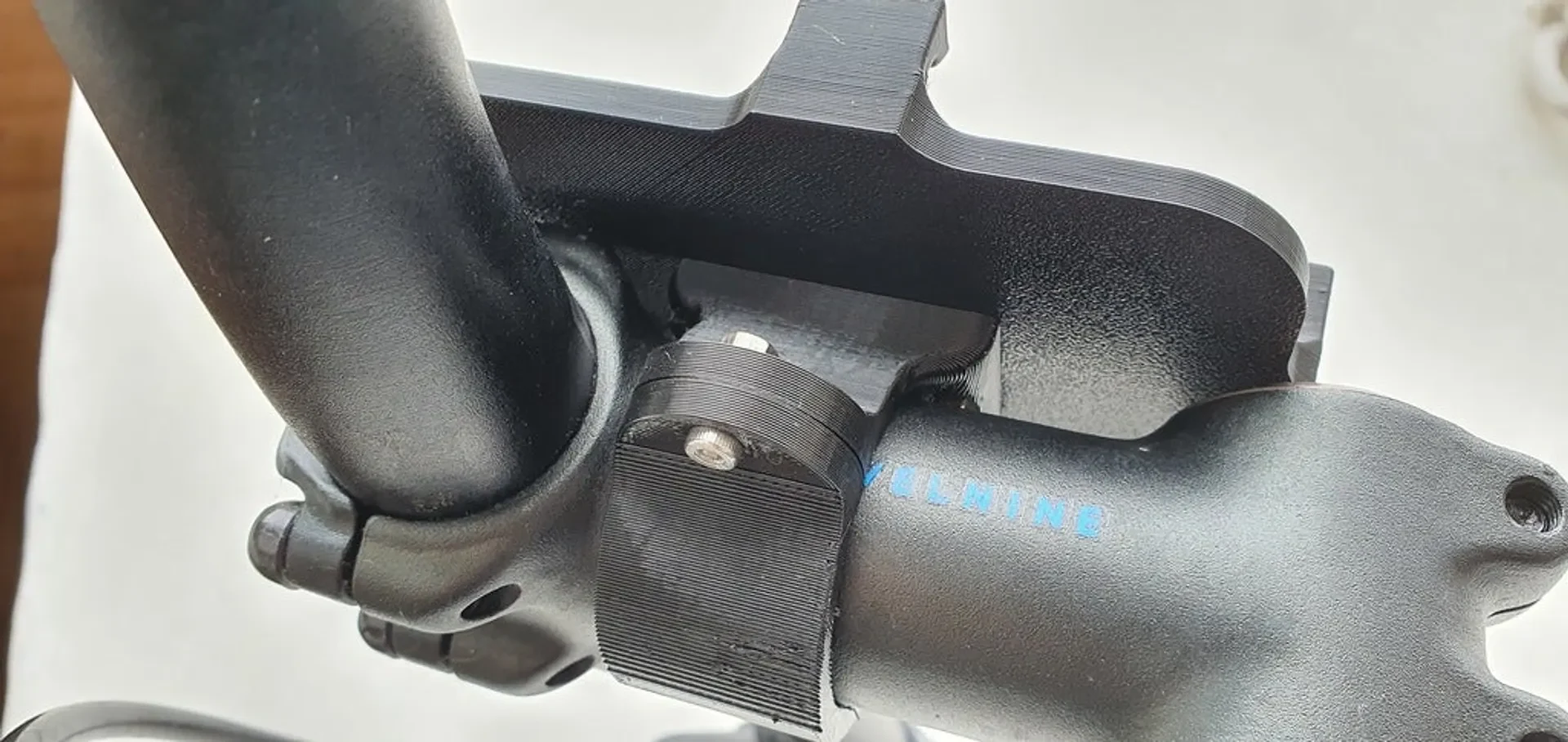

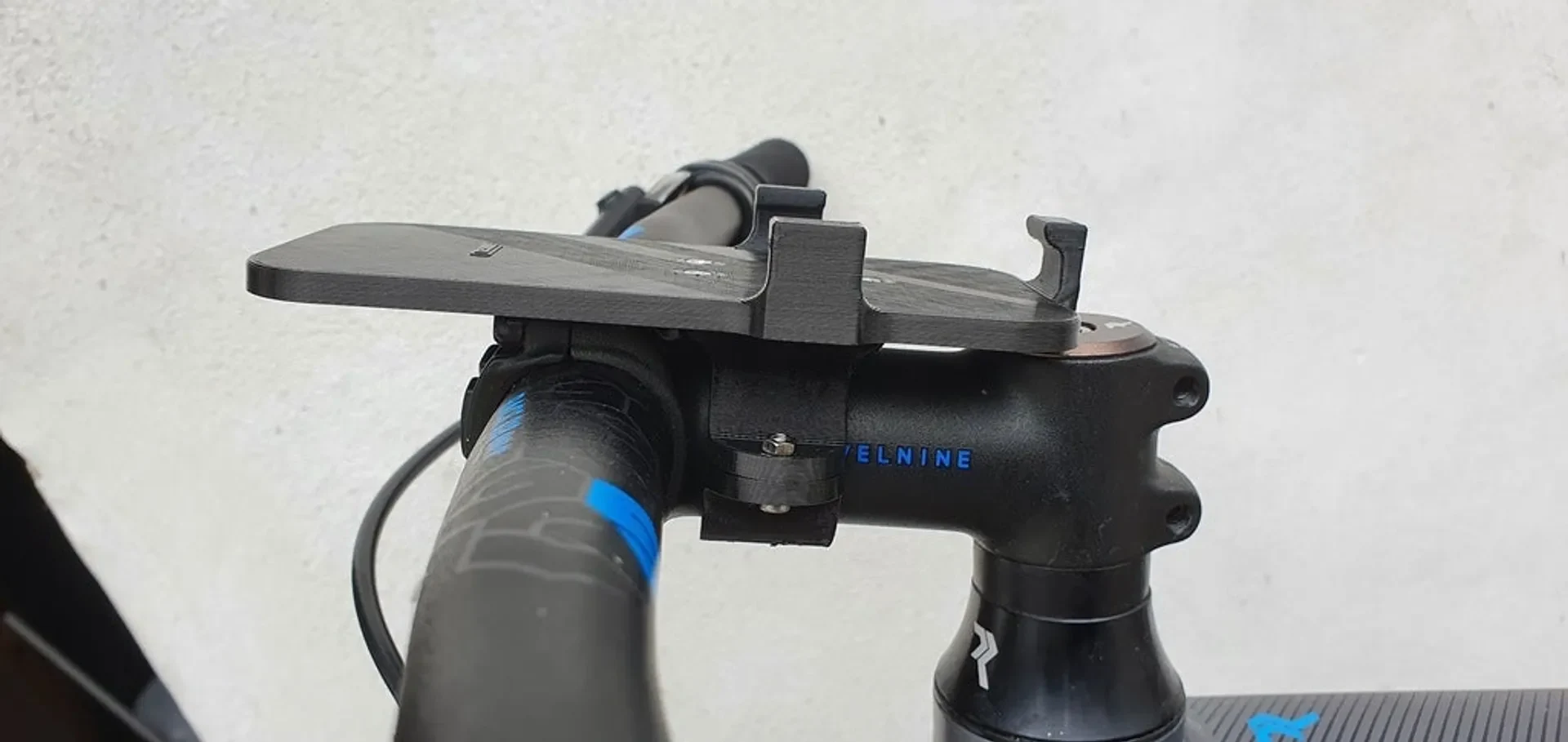

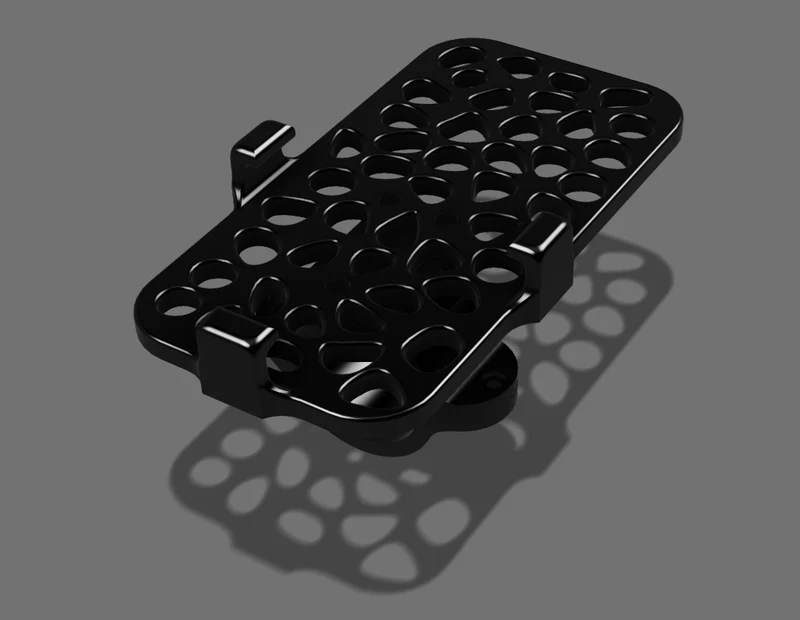

На фотографиях изображен первый прототип, напечатанный в версии 0.30.

Крепление идеально подходит для Samsung S10 с корпусом из ТПУ.

Радиус крепления 35 мм.
Верхний/нижний слой: 3
Зазор от крепления до крепления составляет 10 мм.
Размер трех винтов на креплении телефона не должен быть длиннее M3 13 мм. Остальные винты M3 могут быть длиннее.

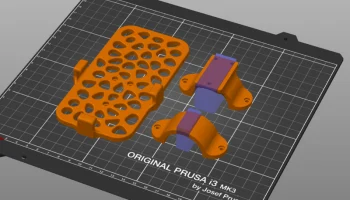

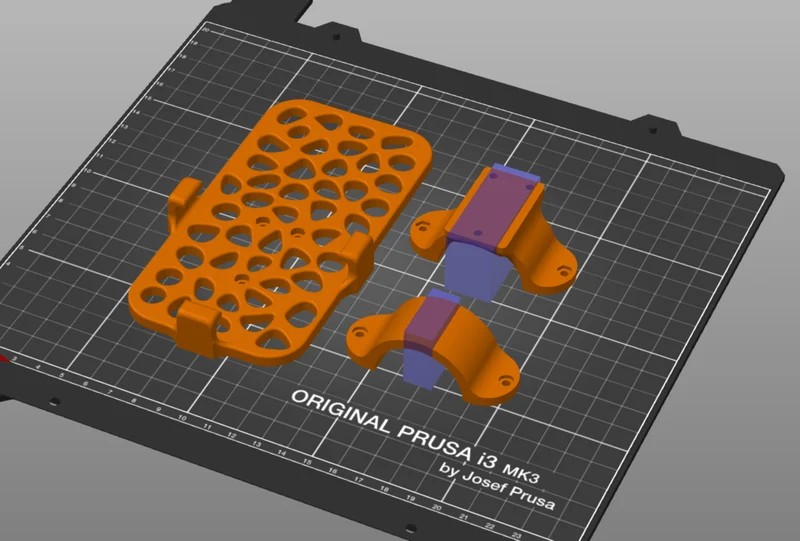

Используйте опорные усилители для средней части крепёжных деталей, как показано на рисунке (Prusaslicer).

Распечатать инструкции
Категория: Спорт и активный отдых Краткое описание

Обновление: поскольку команда Fusion 360 решила удалить экспорт во все форматы, кроме STL, я включил дизайн в форматах .f3d и .step. Удачи.

Мне нужно было крепление для телефона для моего горного велосипеда Radon, поэтому я решил построить его с нуля в качестве учебного задания по Fusion 360.

На фотографиях изображен первый прототип, напечатанный в версии 0.30.

Крепление идеально подходит для Samsung S10 с корпусом из ТПУ.

Радиус крепления 35 мм.
Верхний/нижний слой: 3
Зазор от крепления до крепления составляет 10 мм.
Размер трех винтов на креплении телефона не должен быть длиннее M3 13 мм. Остальные винты M3 могут быть длиннее.
Используйте опорные усилители для средней части крепёжных деталей, как показано на рисунке (Prusaslicer).

Настройки печати

Производитель принтера: Prusa

Принтер: И3 МК3С

Плоты: Нет

Поддерживает: Да

Разрешение: 0,15

Заполнение: 10

Нить: Fiberlogy PETG
Примечания:

Крепление также можно распечатать из PLA, но если оно установлено на велосипеде постоянно, вы можете распечатать его из PETG. Я пока распечатал его только в PETG.
