Крепления на велосипедное седло WTB Silverado для Giant R...

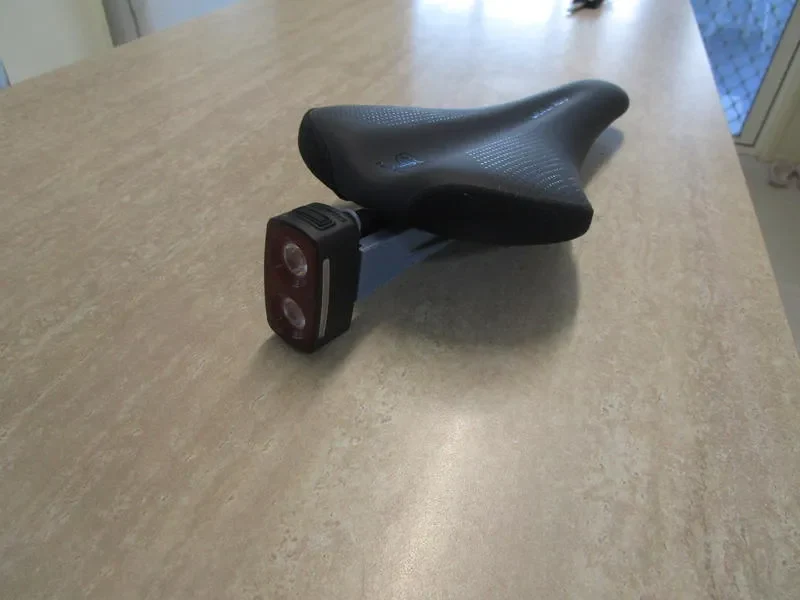

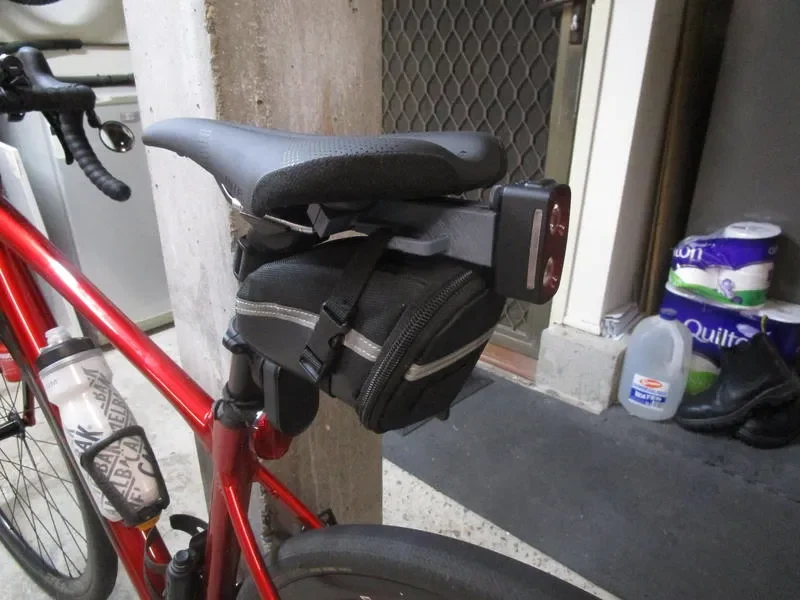

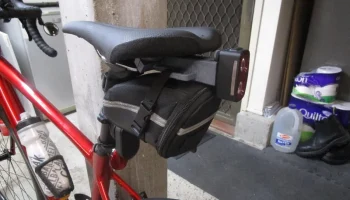

Эта модель позволяет установить задний фонарь Giant Recon TL200 (и должен работать и с TL100) на седло WTB Silverado (среднего размера). У меня есть 2 варианта: один с небольшими обручами для крепления небольшой седельной сумки, а другой без.

Обновление от 4 апреля 2003 г. — исправлен файл тестовой печати.

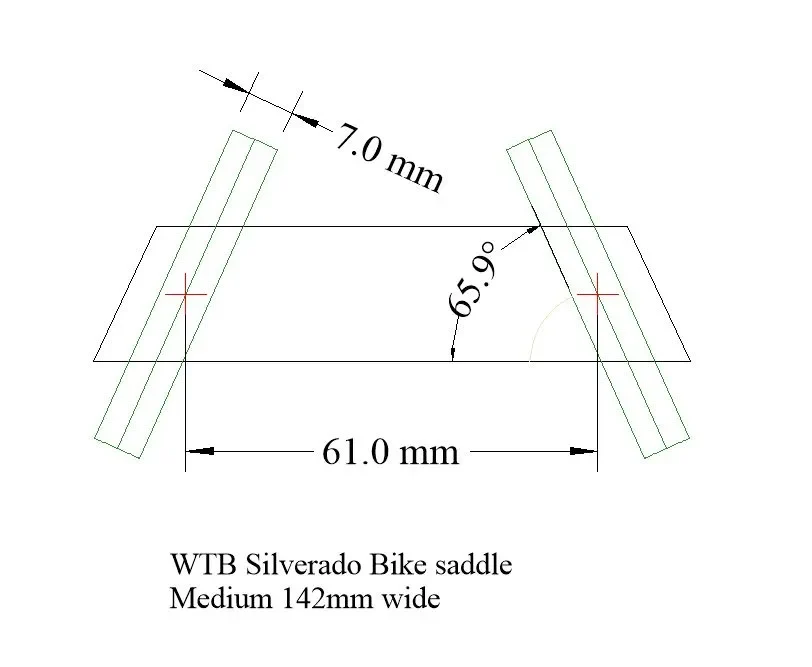

Существует также пробная печать для проверки установки направляющей седла, прежде чем тратить много пластика и тратить время на печать основной модели. Возможно, геометрия направляющих аналогична седлам других типов WTB (дайте мне знать сейчас, чтобы я мог обновить ее здесь).

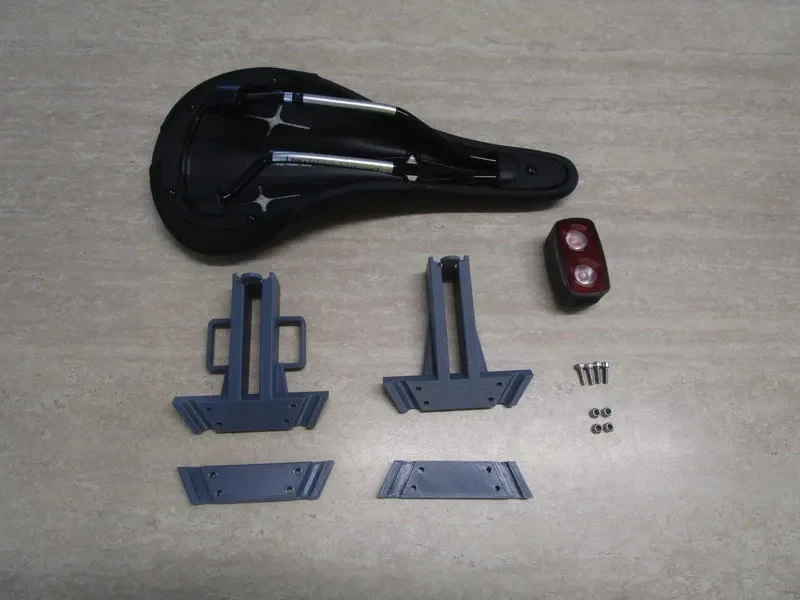

Вам также понадобится:

Болты с цилиндрической головкой 10 x 3 мм (кол-во = 4)
Шестигранная гайка 3 мм или нейлоковая гайка 3 мм (кол-во = 4 шт.) — если не нейлоновая, используйте фиксатор резьбы.

Я бы порекомендовал использовать PETG для этой печати из-за прочности и устойчивости к температуре.

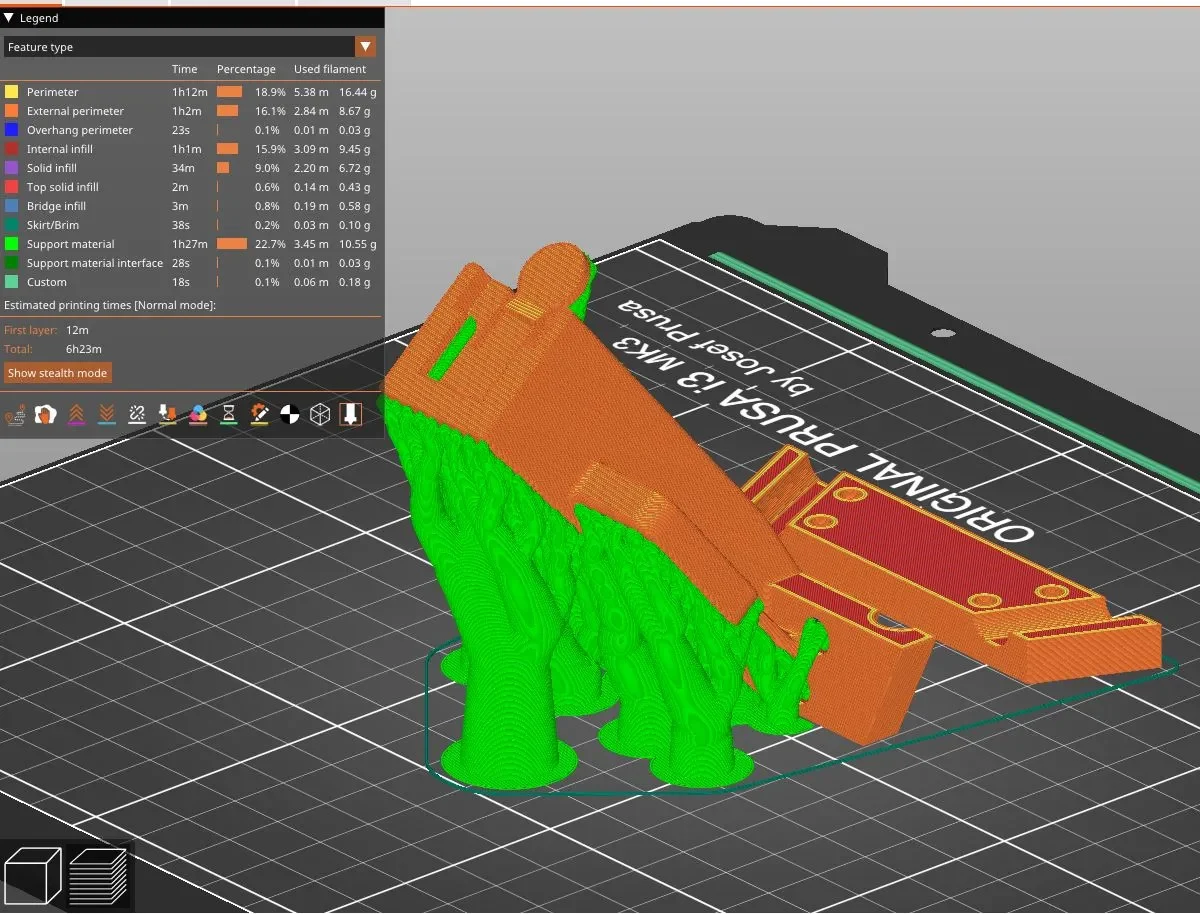

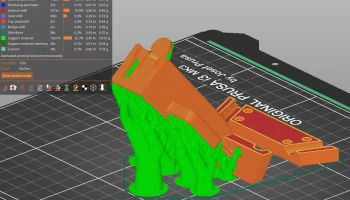

На прилагаемом снимке экрана показано, как я выровнял его для нарезки, главным образом для того, чтобы придать фиксатору гибкость и сделать его полууправляемым для удаления необходимых опор после печати. Я использовал альфа-6-версию слайсера Prusa 2.6 (надеюсь, скоро будет выпущена полностью), поскольку обнаружил, что функция органических подложек намного превосходит возможность аккуратного удаления их с отпечатка, особенно с помощью PETG.

После печати и снятия опор я рекомендую вам использовать сверло диаметром 3 мм, чтобы очистить отверстия для болтов, и использовать один из болтов, чтобы вкрутить шестигранные гайки в отпечаток детали b перед сборкой.

Я только что опубликовал вариант этой модели с креплением Garmin, подходящим для использования с Varia https://www.printables.com/model/442049-wtb-silverado-bike-saddle-mount-for-garmin-varia.
