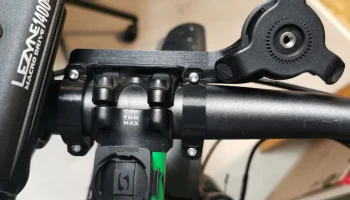

Основание монтажного кронштейна, совместимое с Quad Lock,...

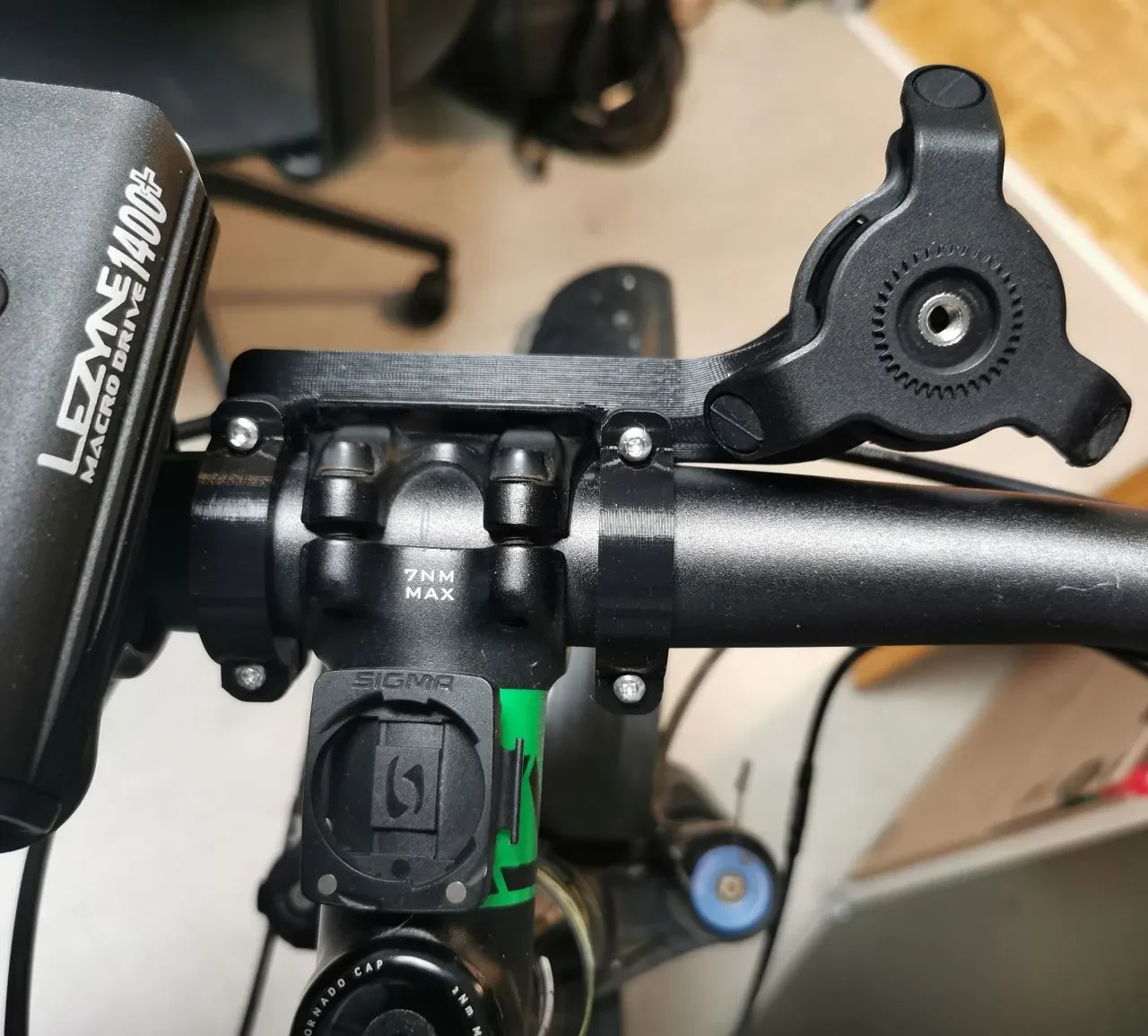

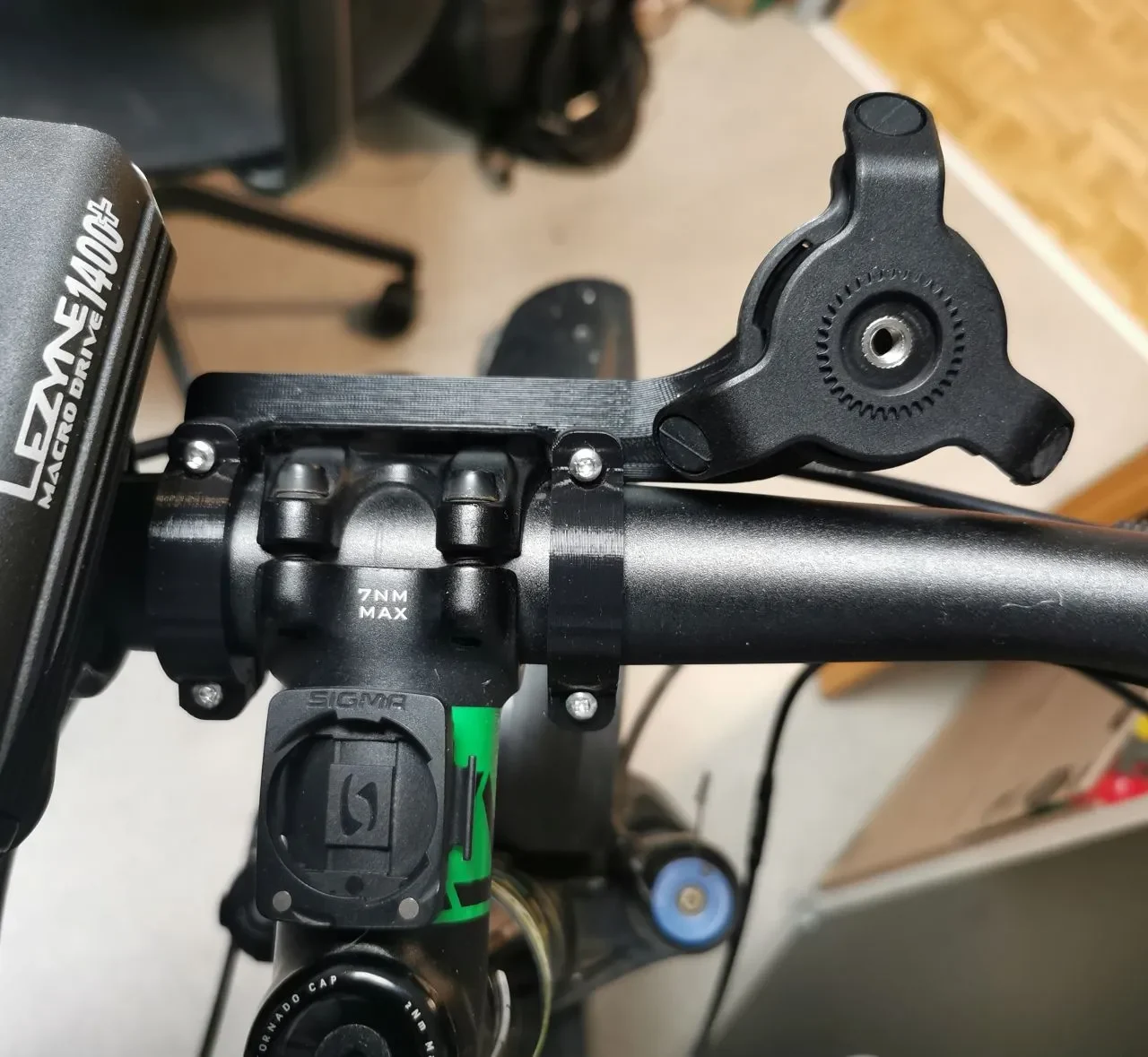

Эта конструкция особенно устойчива, поскольку в ее основе лежат два кронштейна.

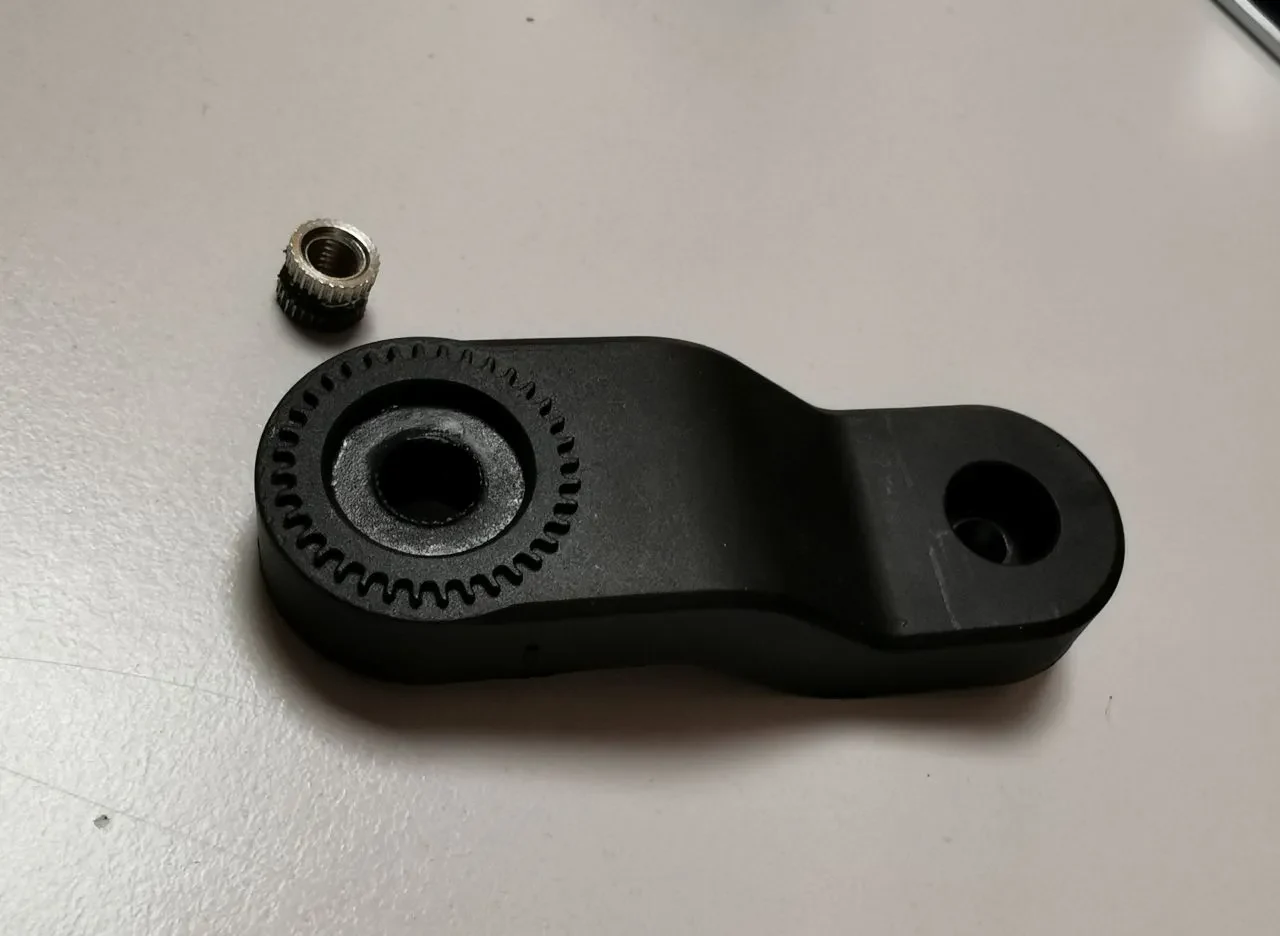

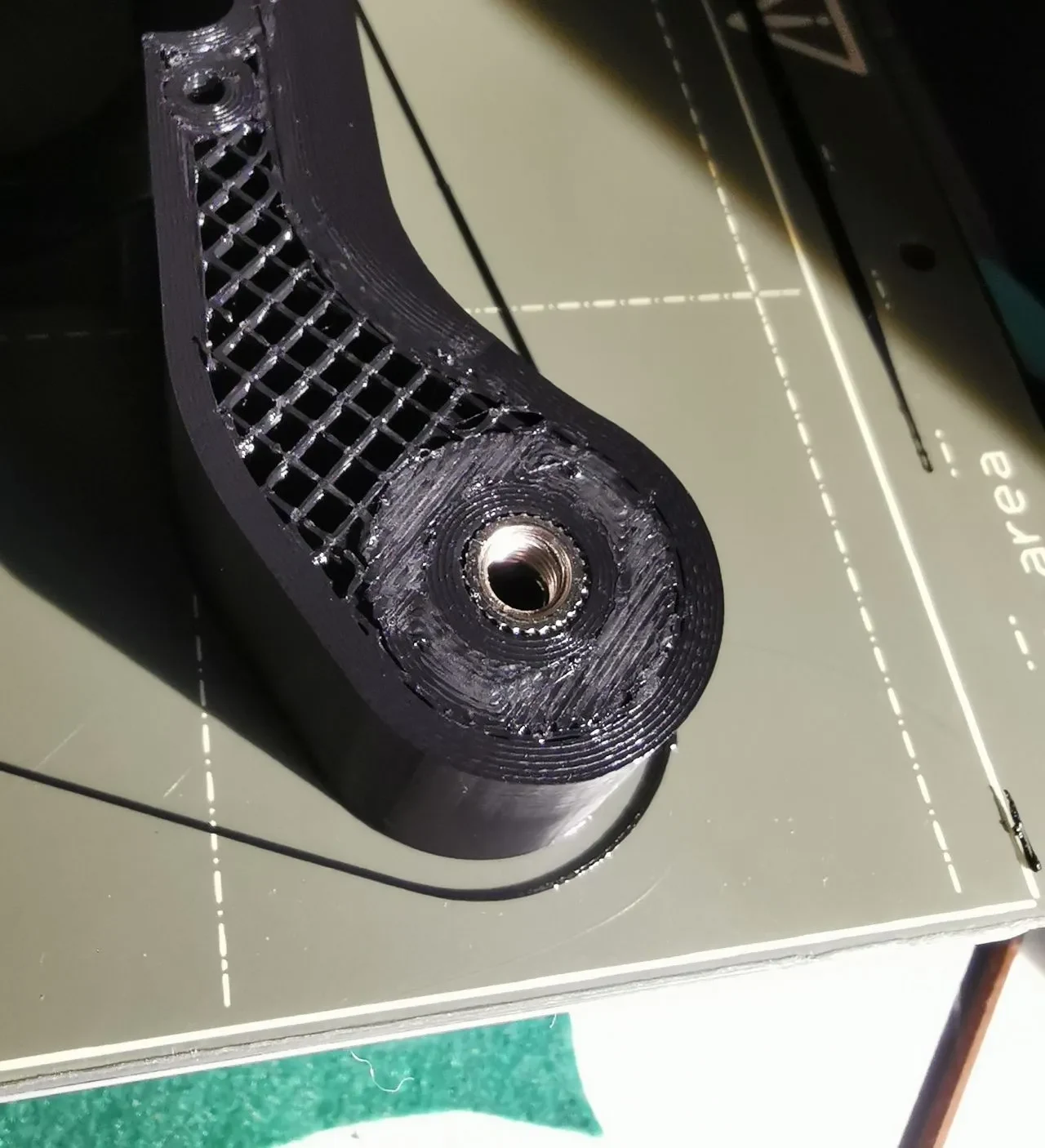

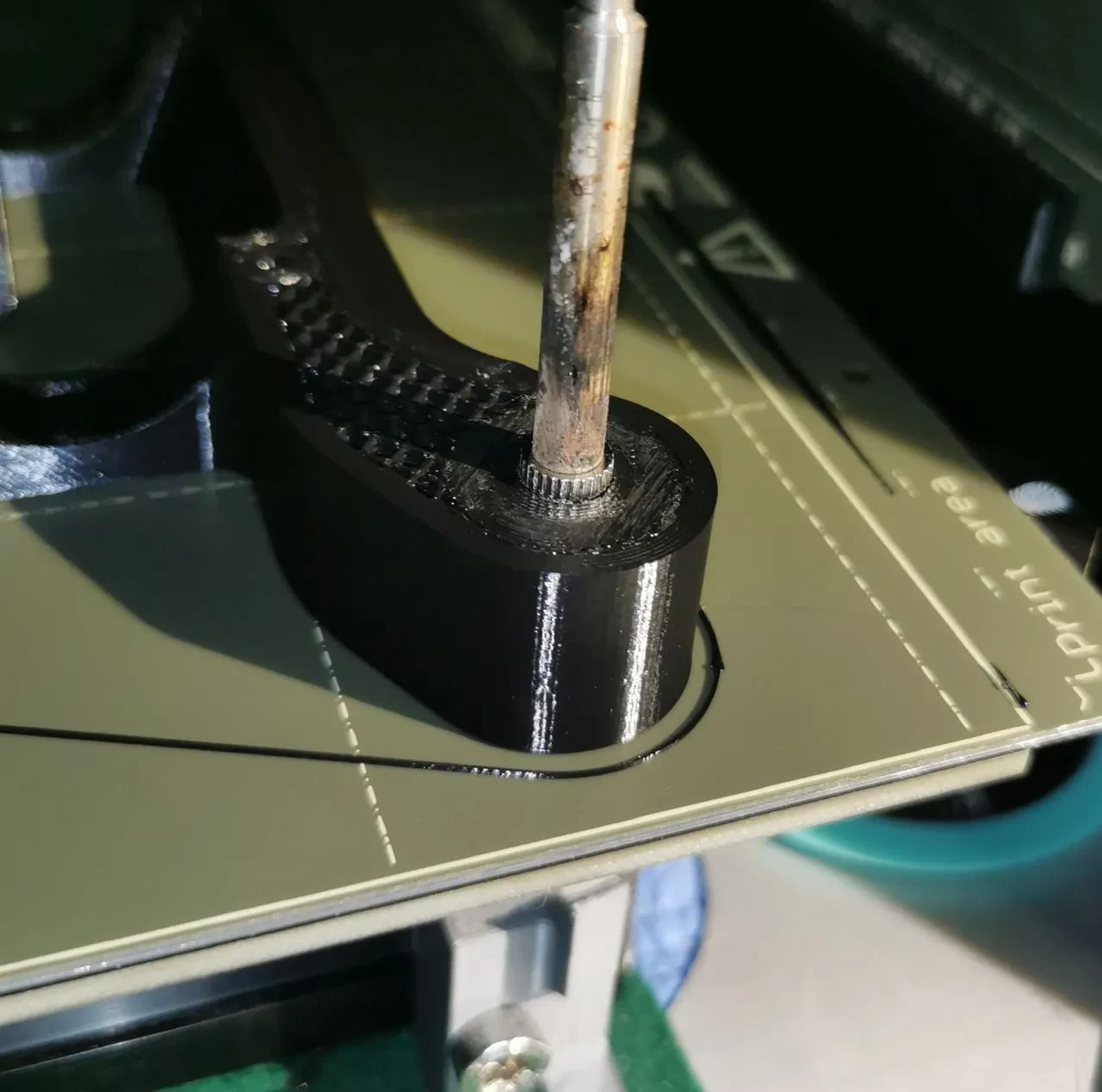

Я использовал оригинальную вставку с резьбой М5. Я снял его, немного нагрев, с оригинального кронштейна и повторно использовал в этой конструкции. Вставку нити я вставляла во время печати, чтобы она не так быстро вырывалась.

Кронштейны рассчитаны на винты M3x20 и стандартные гайки M3.

Я загрузил альтернативную версию V2, которую можно прикрепить с помощью двух застежек-молний/кабельных стяжек.

Оригинальные детали Quadlock немного дороже, но есть хорошие совместимые альтернативы. Я работал с этим:

https://de.aliexpress.com/item/1005005762541921.html

САПР-модель

https://cad.onshape.com/documents/ad3fdea7e7afb84b4cf44a21/w/fc5f9400407454d372 3dfdfa/e/58a1a60552b8a4697153e18d?renderMode=0&uiState=659aa7494b1e607635f4a113
