Крепление заднего фонаря для велосипеда на задние стойки ...

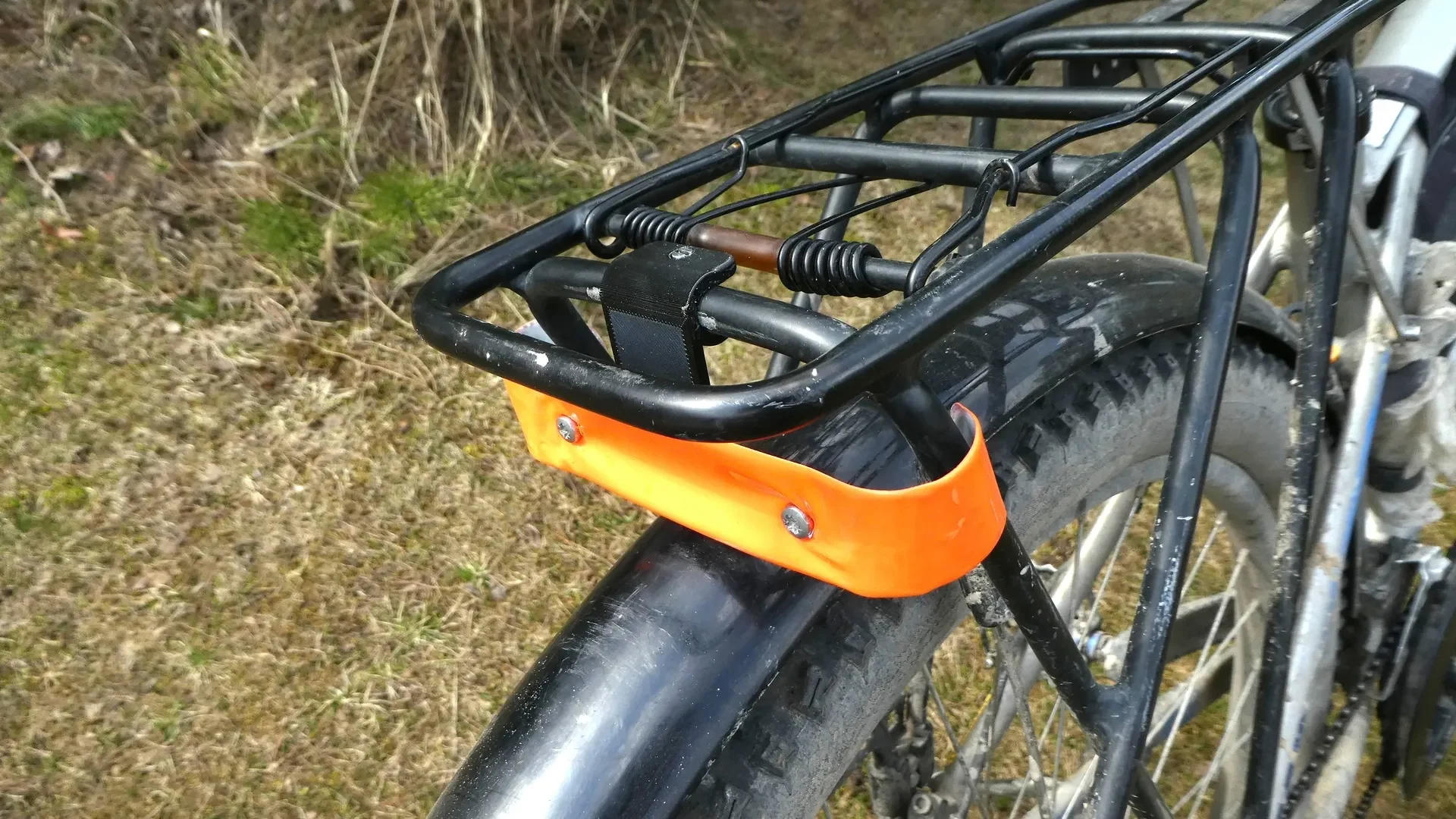

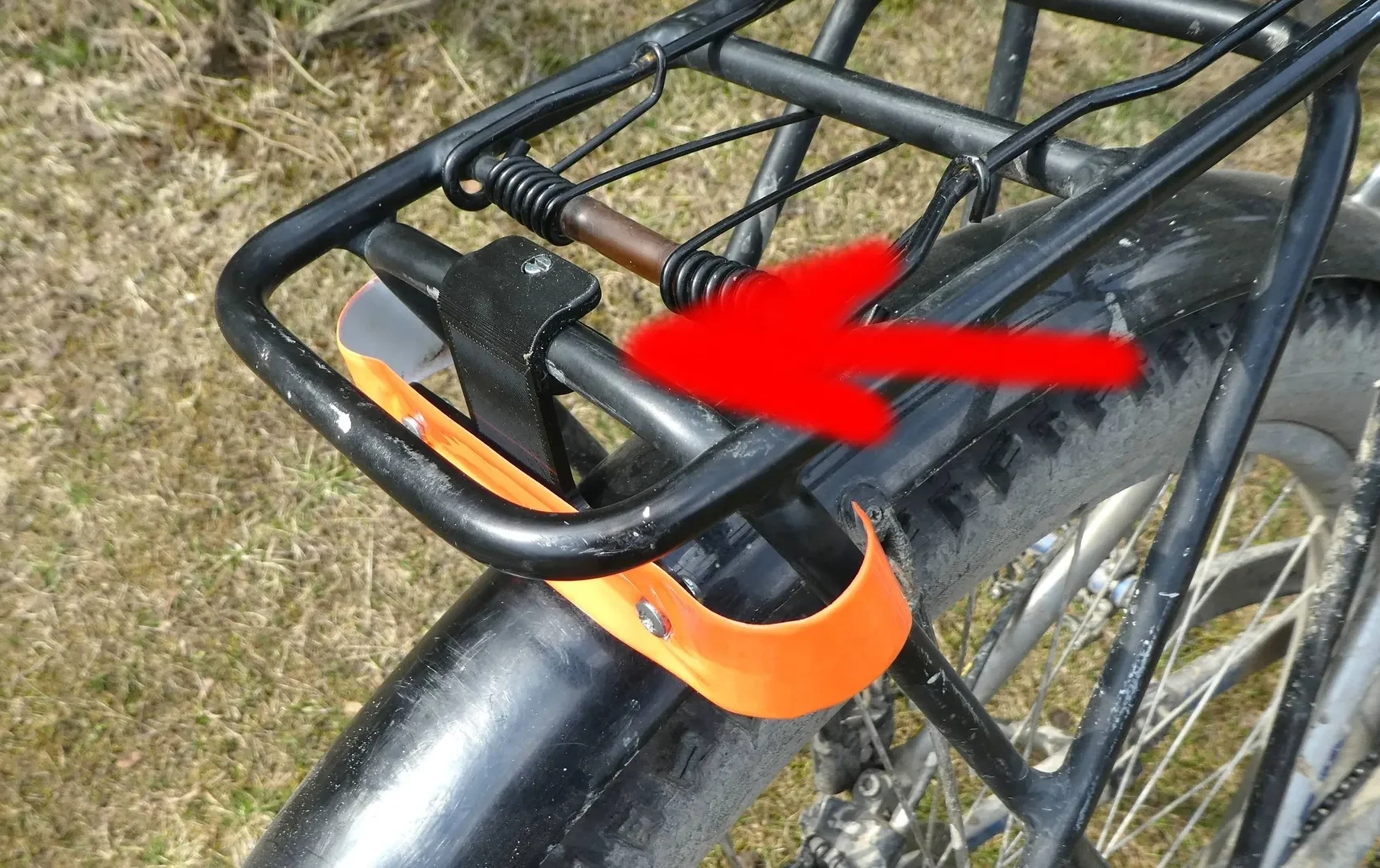

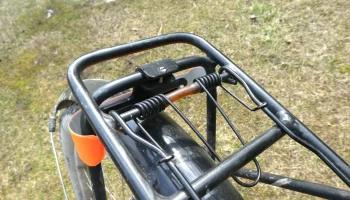

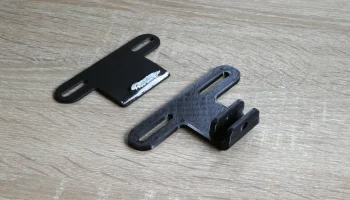

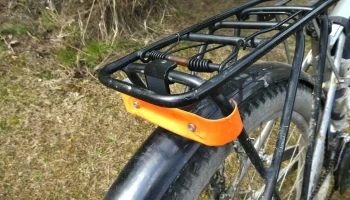

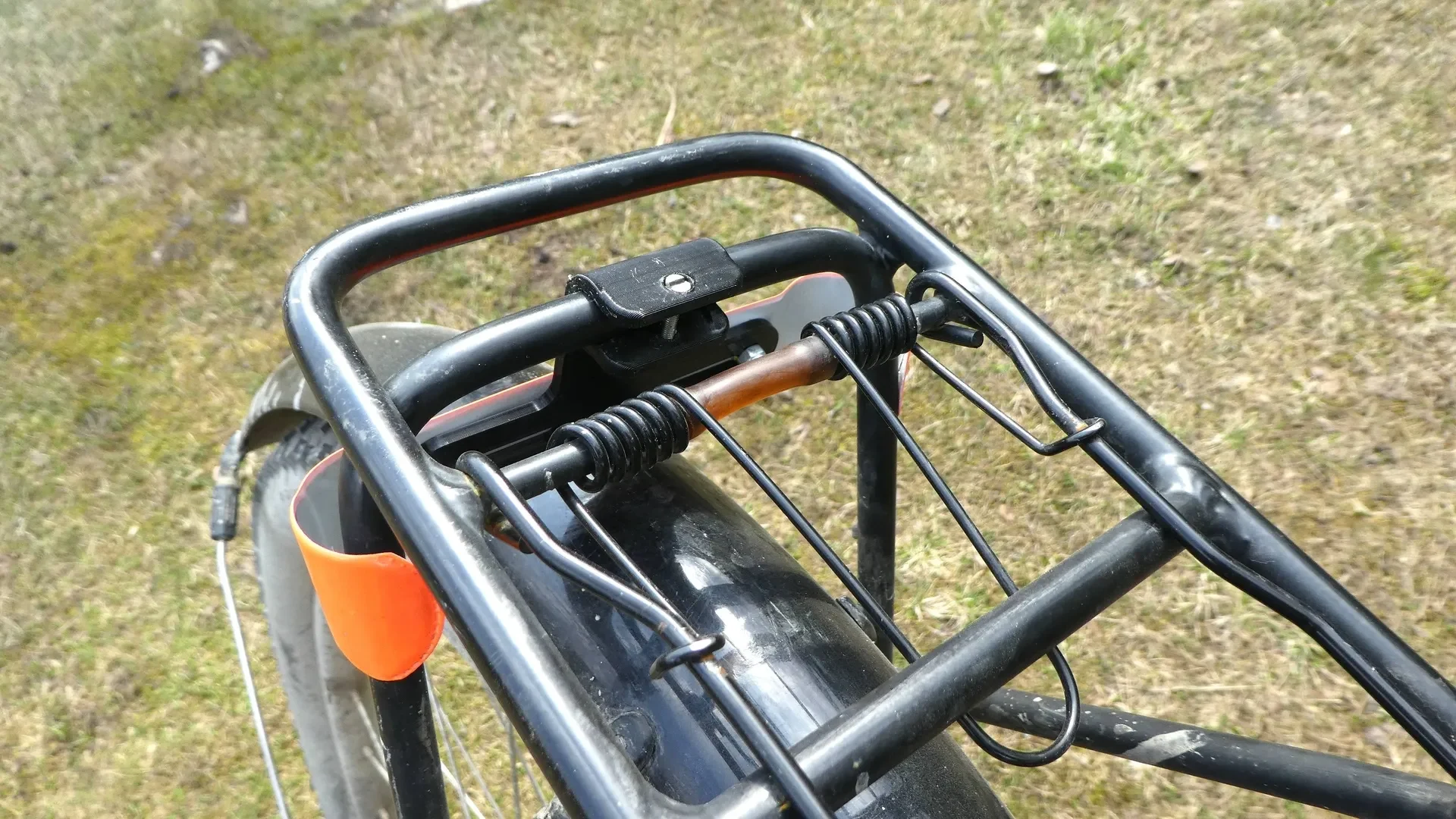

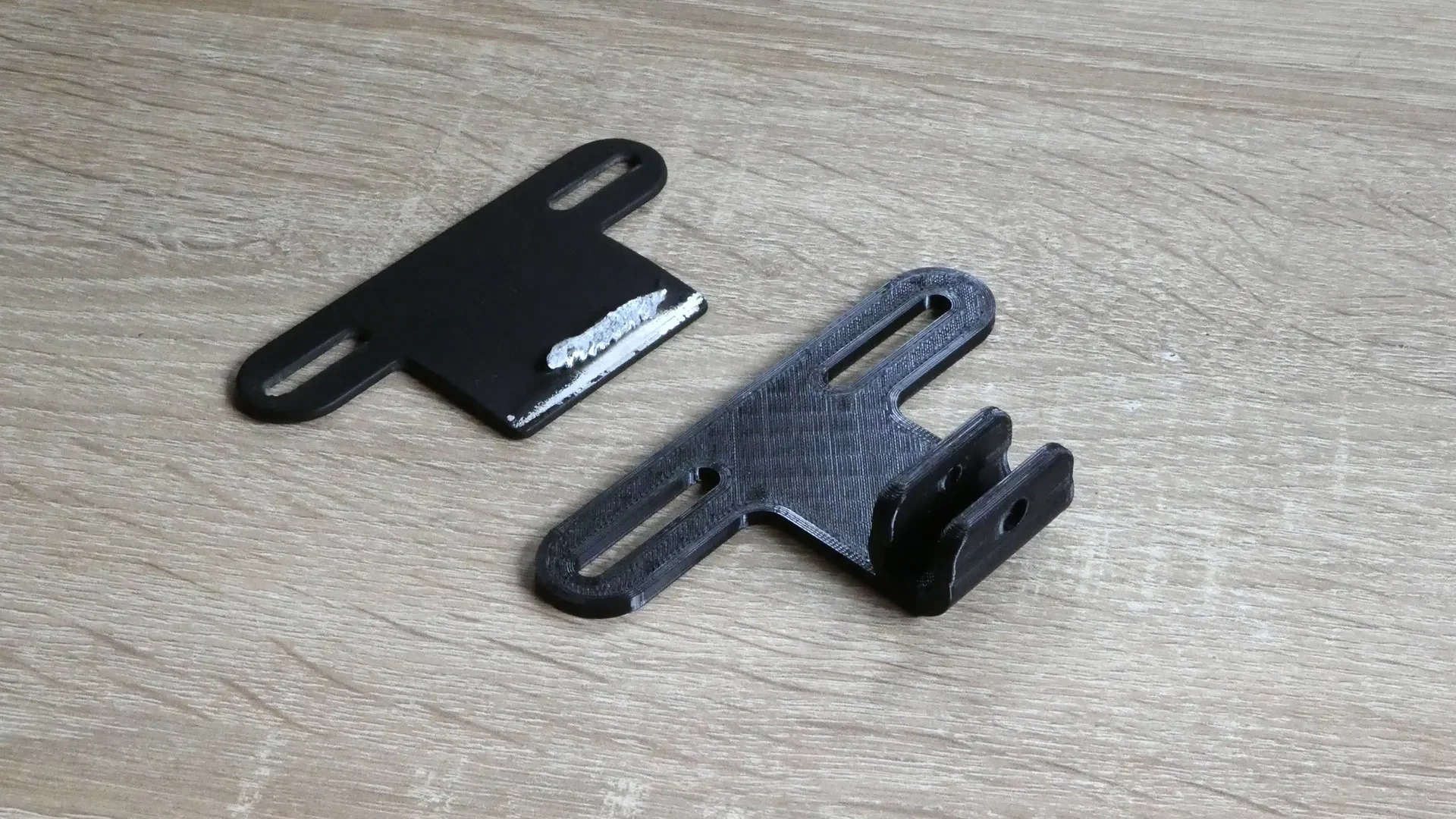

Итак, алюминиевая деталь отвалилась через несколько лет использования. Я не умею сваривать алюминий, но у меня есть 3D-принтер, поэтому я разработал замену пластика. Он крепится к трубке стойки D 10 мм и фиксируется одним болтом М3 и гайкой.

Вы можете отредактировать модель FreeCAD, чтобы легко перепроектировать ее для стоек других диаметров. Модель не параметрическая, потому что я хотел сделать ее быстрой, но если у вас есть базовые знания FreeCAD, вы можете ле��ко изменить следующие 3 значения, чтобы настроить модель для труб другого диаметра:

Я распечатал это с помощью PETG. Это очень здорово. Рекомендую промазать внутренние части зажима резиновым клеем и дать ему высохнуть перед установкой на стойку. Внутри хомута образуется своего рода резиновый слой, который предотвратит нежелательное вращение крепления вокруг трубки, поэтому вам не придется слишком сильно закручивать бол�� и гайку, чтобы зафиксировать крепление.

Заполнение: 15 % для пластины, 100 % для зажима. Я начал 100% заполнение на 1,5 мм ниже зажима, чтобы усилить его соединение с пластиной. Если вы не хотите заморачиваться с разным заполнением, вы можете распечатать всю монтировку со 100% заполнением, но я думаю, это только добавит бесполезный лишний вес. Вес крепления с предложенны��и мной настройками всего 9 грамм и это даже меньше веса оригинальной алюминиевой пластины без фиксатора, который составляет 16 грамм...
