Крепление контроллера электронного велосипеда для подседе...

Поскольку мне надоели контроллеры поворота, прикрепленные к подседельной трубе с помощью несколько временных адаптеров для крепления к бутылке, я разработал это крепление для приклеивания к подседельной трубе. Пожалуйста, поймите, что это больше похоже на «незавершенную работу», чем на готовый продукт.

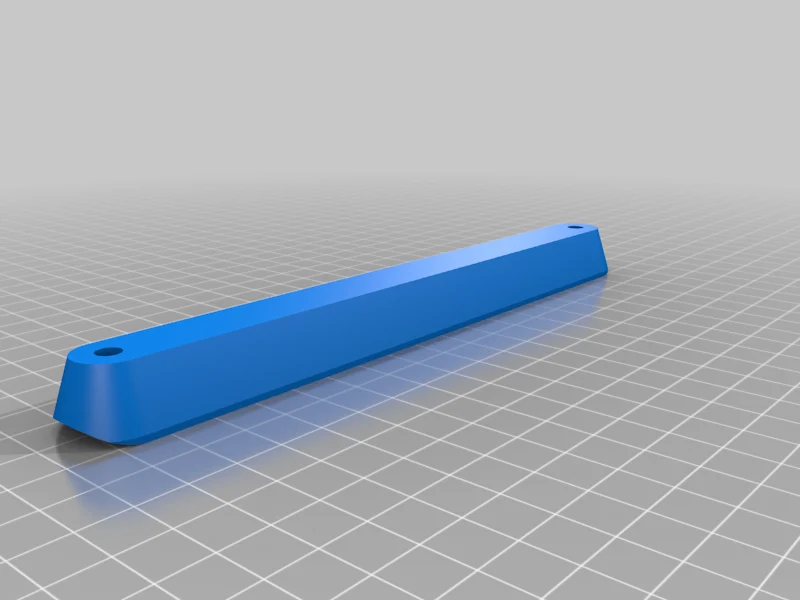

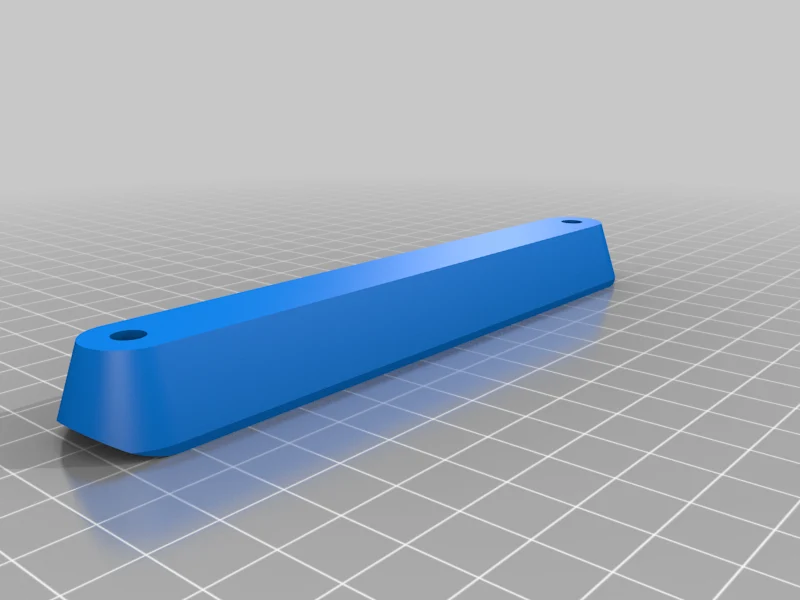

Вам понадобится контроллер с двумя монтажными отверстиями на каждом конце. Просто измерьте расстояние между ними. После этого откройте файл OpenSCAD и настройте его по своему усмотрению (переменная «length_controller»). Затем экспортируйте в формат слайсера по вашему выбору.

как СТЛ.

Рекомендации по печати без стресса: поверните плоскую часть вниз к печатной платформе. Скорее всего, вы уйдете без какой-либо поддержки, поскольку конструкция не имеет большого выступа. Я бы посоветовал использовать более широки�� поля, чтобы получить ровную поверхность. В файле OpenSCAD заранее определены два контроллера, которые также включены в формат STL.

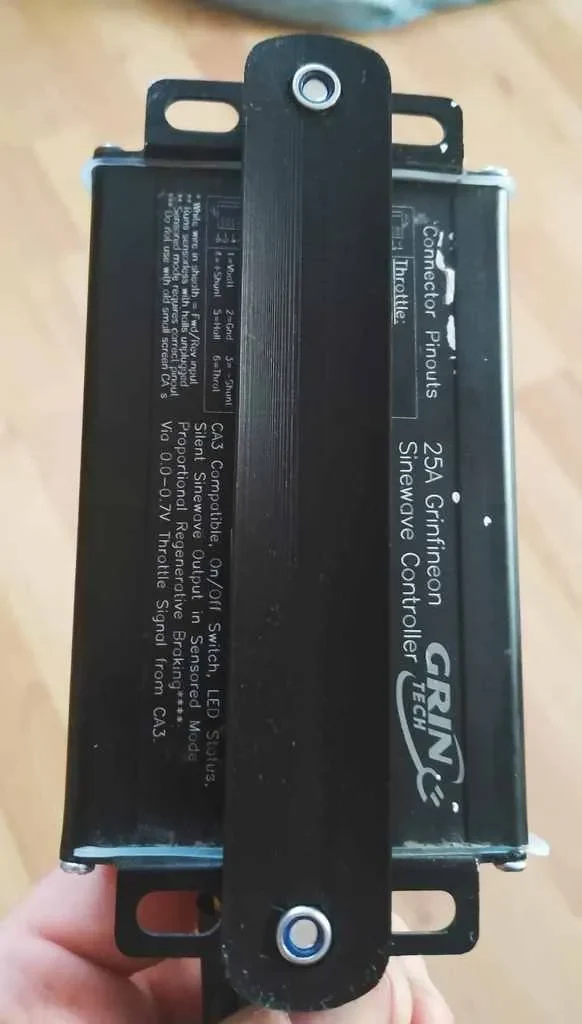

Первый — Grinfineon 4825 от Ebikes.ca: https://www.ebikes.ca/shop/electric-bicycle-parts/controllers/c4825-gr.html.

Второй — контроллер на 12 полевых транзисторах немецкой компании EBS: https://www.ebike-solutions.com/de/shop/pedelec-e-bike-teile/controller/ebs-programmierbarer-controller-12-fet.html.

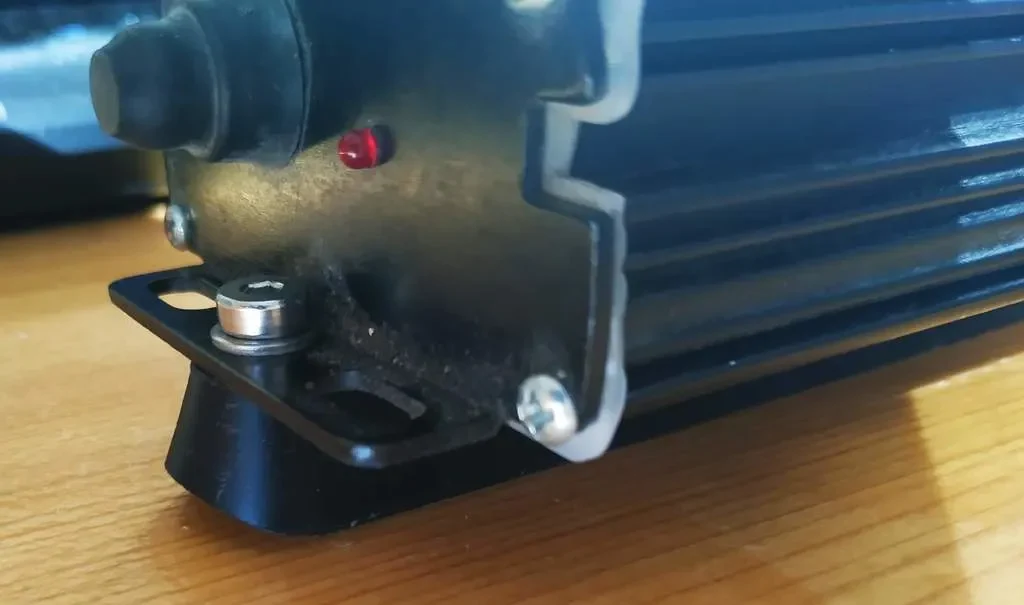

Для крепления контроллера к самому адаптеру понадобятся две гайки М5, две шайбы М5 и два винта М5х10-12. Я использовал винты с внутренним шестигранником M5x11, которые также используются в 3D-принтерах. Для гаек M5 подойдет любая модель, но я предлагаю вам использовать некоторые из этих самозатягивающихся версий. Они немного выше, но, по крайней мере, те, которые я купил, подходят идеально.

в отверстии внизу. Перед установкой контроллера электронного велосипеда вам понадобится использовать более длинные винты M5 плюс большую шайбу и «вытянуть» гайки в отверстиях. Работайте осторожно, чтобы не повредить адаптер.

Хотя я включил все «нормальные» диаметры подседельных труб, я думаю, что версия увеличенного размера является наиболее распространенным размером.

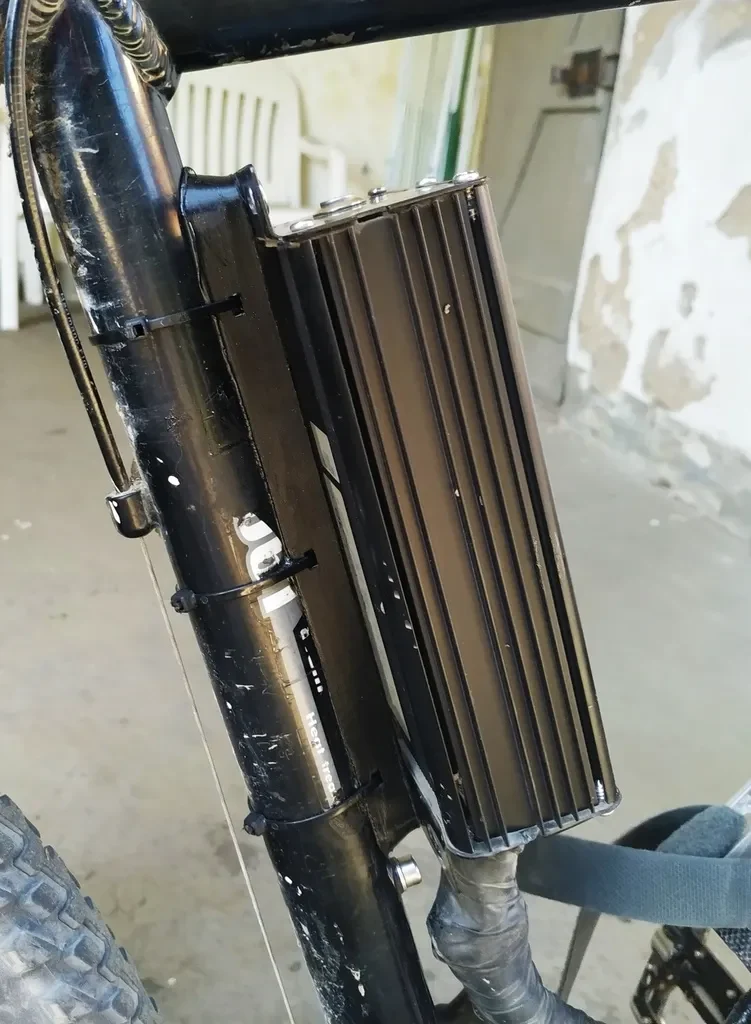

Я могу представить несколько вариантов крепления адаптера и контроллера к подседельной трубе. Лично я буду использовать Sikaflex — морской клей. Но подойдет что-нибудь вроде двусторонней клейкой ленты или герметика. Я бы не советовал вам использовать что-то более долговечное, например эпоксидную смолу, на случай, если адаптер когда-нибудь сломается.

В качестве нити я использовал обычный PLA и 100% наполнитель. Хотя у PLA не самая лучшая репутация, я думаю, эта часть подойдет для электронного велосипеда, который используется только для развлекательной езды. Для ежедневного воздействия солнечного света и других погодных условий я бы выбрал более устойчивый материал: как минимум PETG или предпочтительнее ASA/ABS.
