Магнитный держатель сумки-холодильника на велосипедной стойке.

Следите за обновлениями на Gitlab.

Что это такое?

Держатель для сумки-багажника для велосипедов с магнитным замком. Используем фанеру в качестве основы для сумки и напечатанный на 3D-принтере держатель с магнитами, прикрепленный к велосипеду.

Зачем его строить?

После покупки сумки-холодильника для велосипеда оказалось, что это не очень практичное решение.

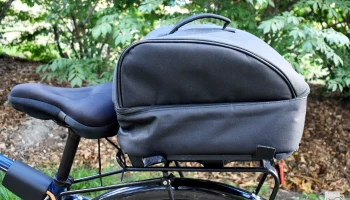

Сумка-холодильник шире стойки, поэтому после прикрепления ремнями она огибает стойку, поэтому вы теряете ширину и становится такой же ширины, как стойка.

Кроме того, если сумка находится на стойке, она закрывает доступ к боковым сумкам, которые можно повесить.

Требования

Обеспечьте твердую основу для сумки, чтобы можно было использовать всю ее ширину.
Поднимите сумку над стойкой, чтобы осталось место для боковых сумок.
Иметь запорный механизм.

спецификация

1x держатель (3D-печать)

1x основание сумки (фанера)

120 магнитов (круглые диаметром 8 мм и толщиной 3 мм)

5x застежек-молний

немного скотча, чтобы приклеить его на стойку, чтобы не поцарапать

Сборка

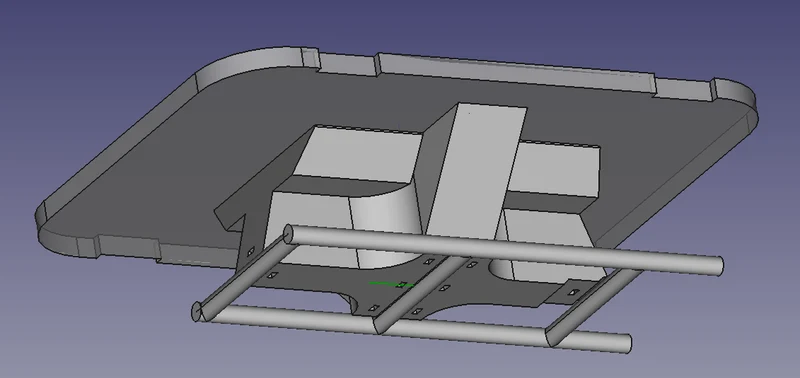

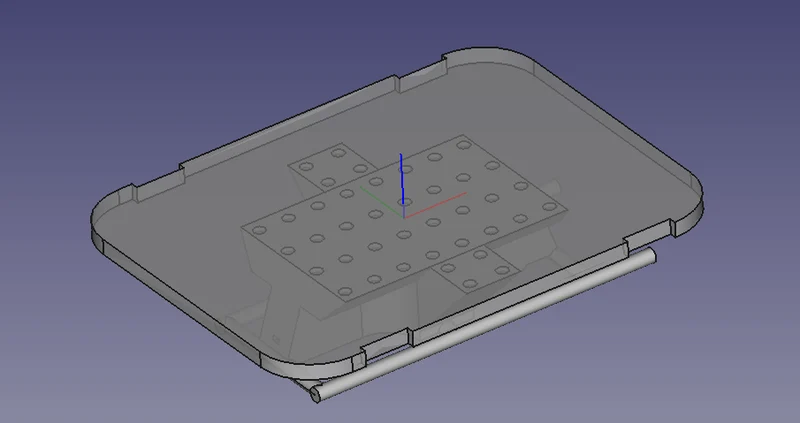

Измерьте размеры стойки и отрегулируйте файл FreeCAD напечатанного на 3D-принтере держателя так, чтобы расстояние было правильным, а диаметр стойки был одинаковым. В этой конструкции все расстояния между стержнями стойки составляют 10 см, а диаметр стержней — 1 см.

Отрезаем кусок фанеры.
Просверлите отверстия диаметром 8 мм для магнитов. (Я напечатал в 3D небольшой трафарет на основе оригинального дизайна для направления отверстий)
Вставьте/приклейте магниты в деревянную деталь. Я добавил 2 магнита на отверстие. Помните о полярности магнитов.

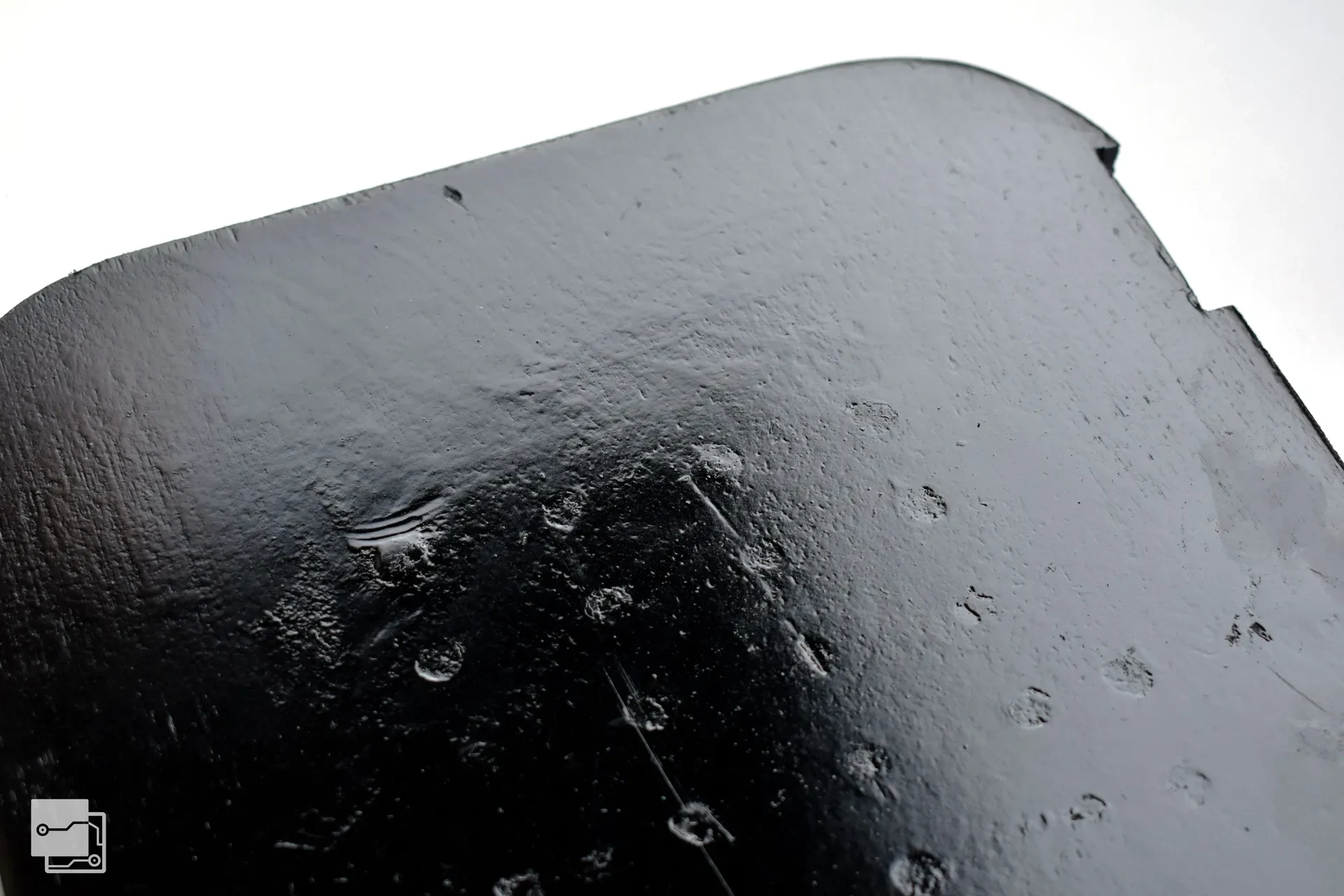

Приклейте магниты и заделайте отверстия шпаклевкой по дереву.
Многослойная шлифовка, грунтовка, шлифовка, покраска. (после недели ис��ользования опрыскиваю эпоксидкой, защищающей от царапин)

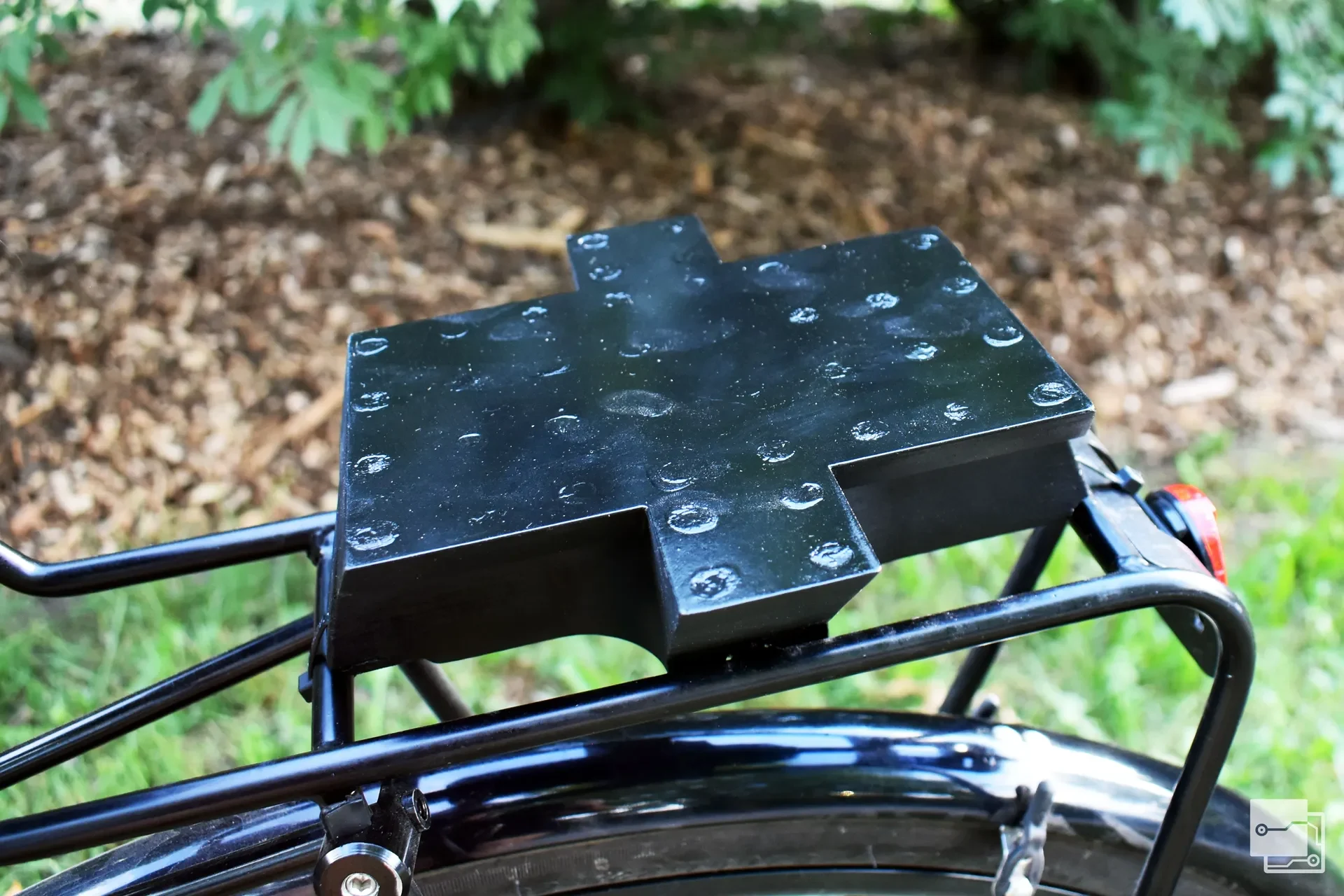

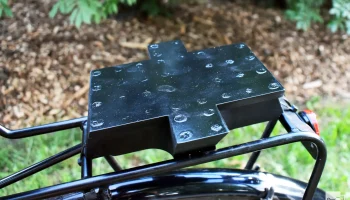

Приклейте магниты к напечатанной на 3D-принтере детали.
Отшлифуйте, загрунтуйте, покрасьте 3D-напечатанную деталь.

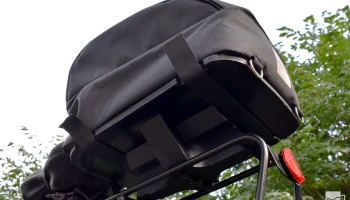

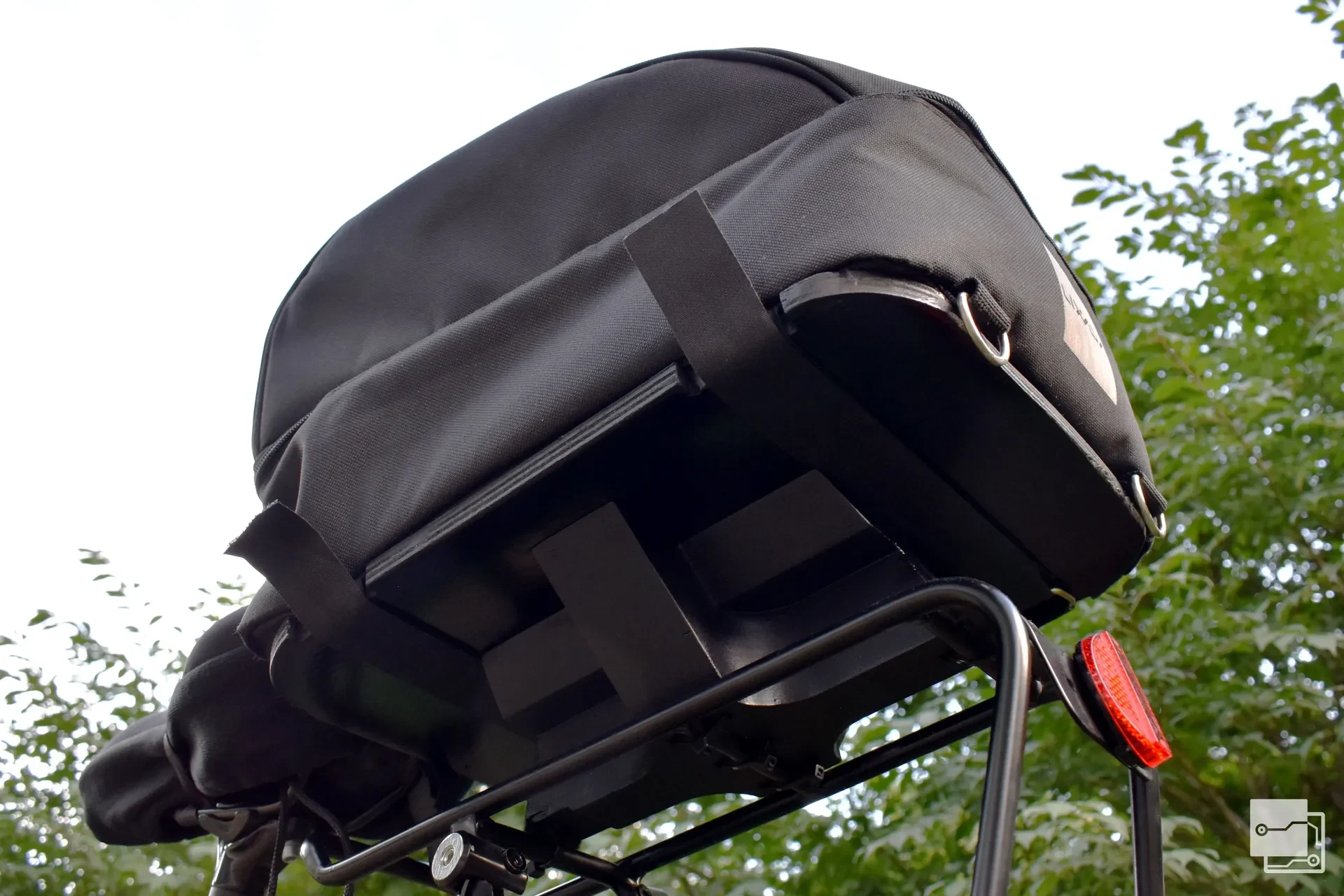

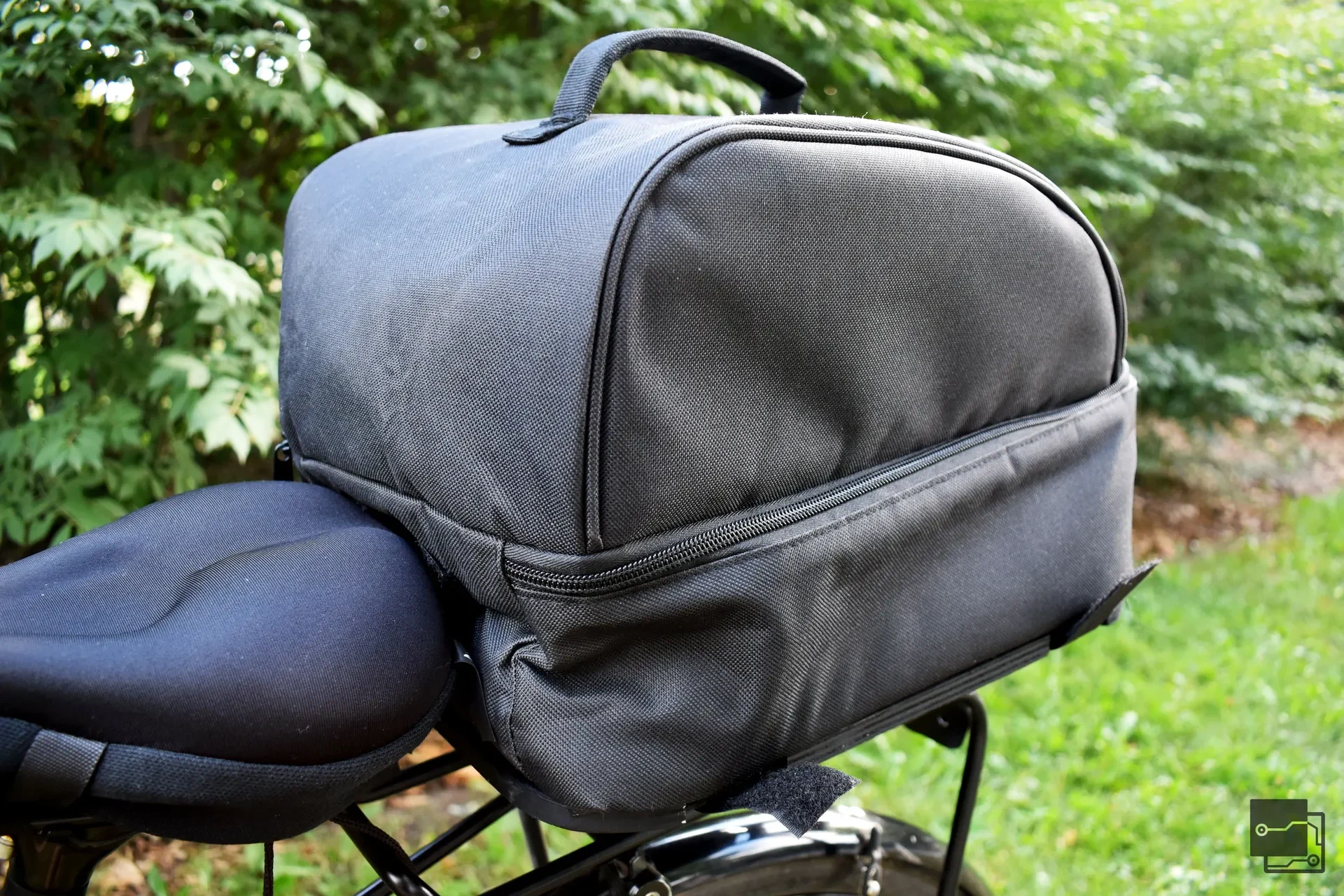

Прикрепите сумку-холодильник к деревянной основе. Вставляем ремни в прорези, чтобы сумка не скользила.
Вставьте застежки-молнии в напечатанную на 3D-принтере деталь.

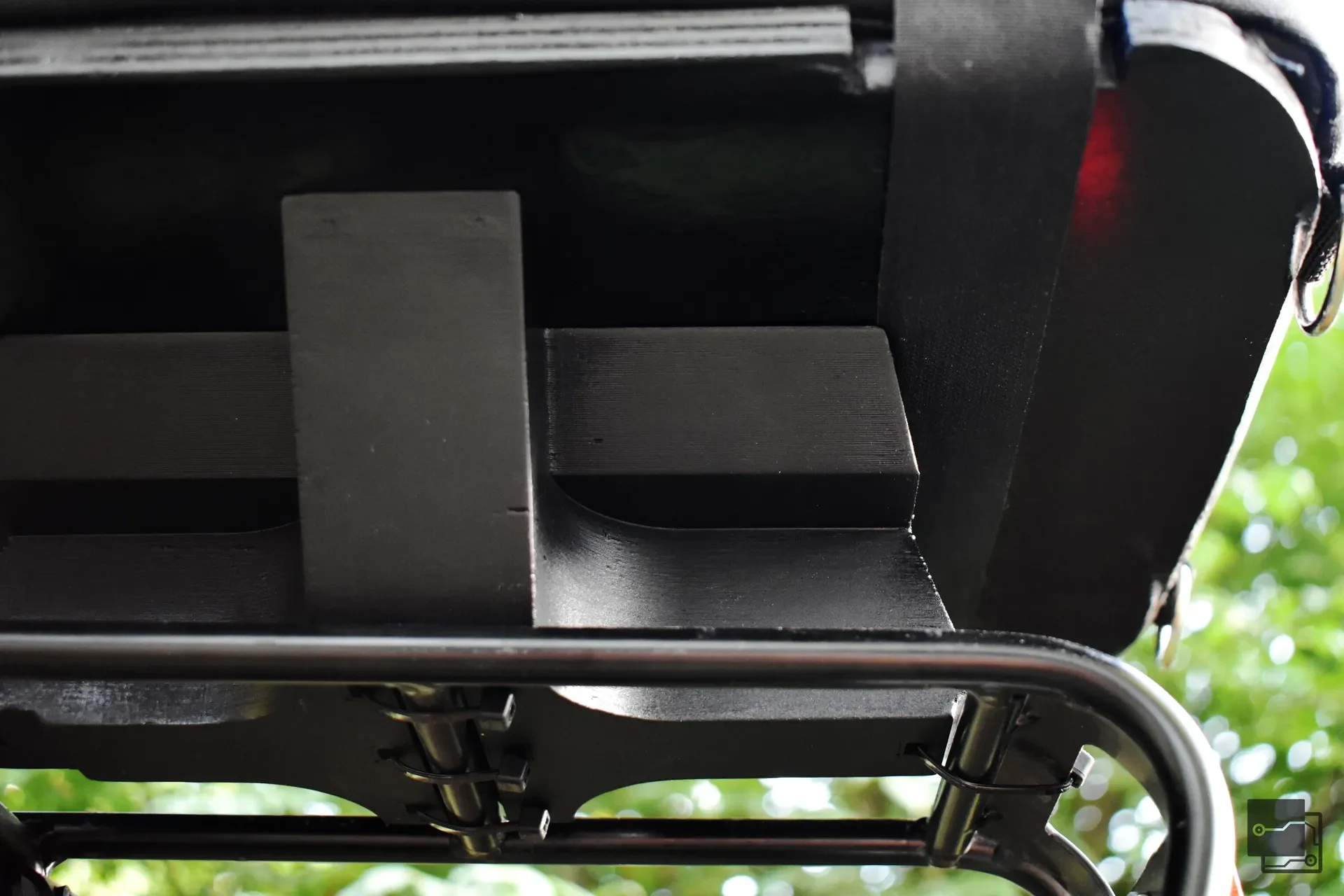

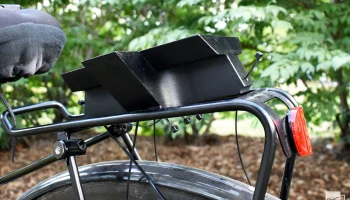

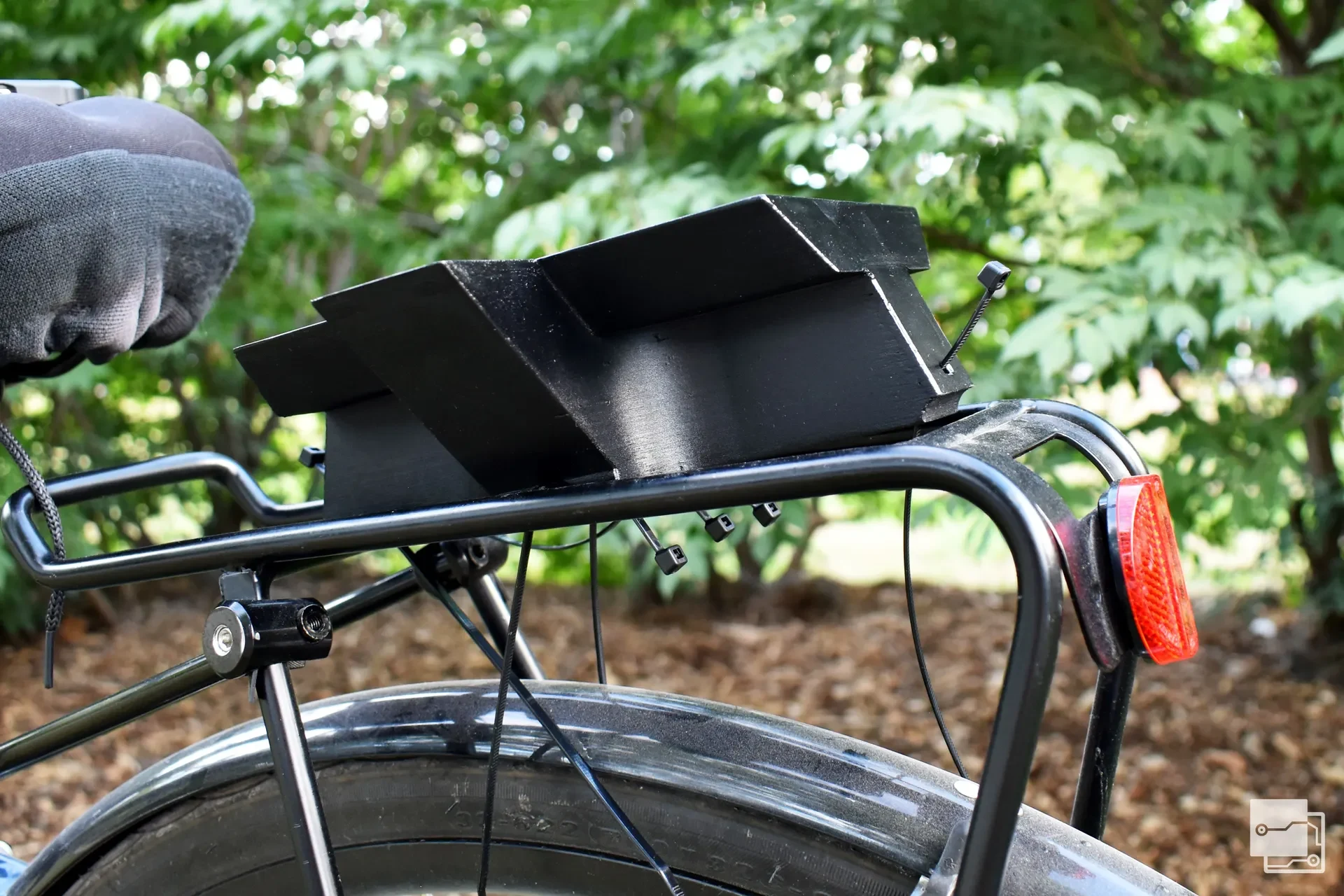

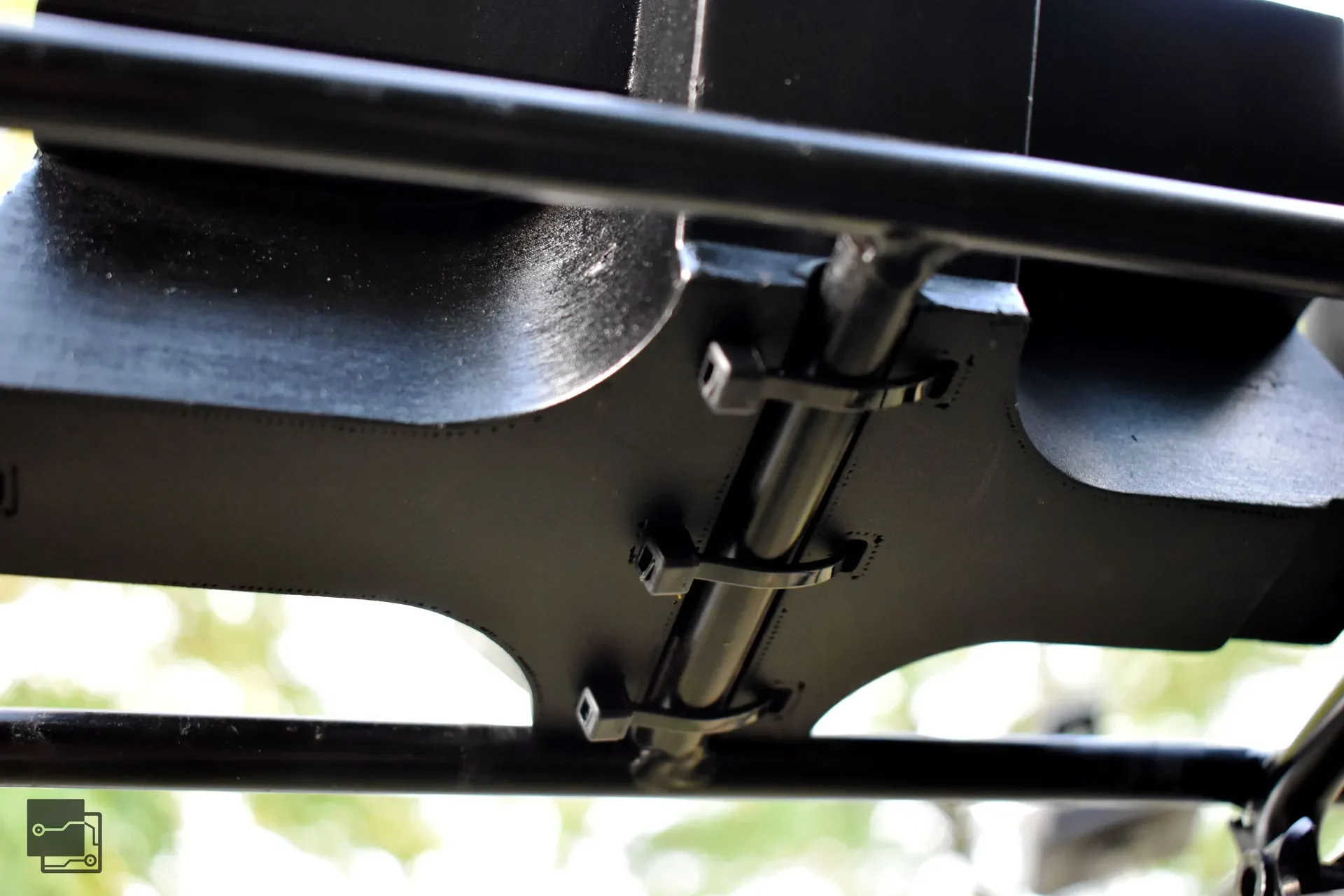

Используйте застежки-молнии, чтобы прикрепить держатель к стойке.

Примечания

После нескольких испытаний решили использовать магниты, но когда сумка заполняется после движения на полной скорости, существует риск ее отсоединения, поэтому используйте ее также со скобами.

В будущем было бы неплохо спроектировать что-то полностью напечатанное на 3D-принтере и без необходимости использования магнитов. Что-то вроде запирающего механизма.

Разработан с использованием FreeCAD 0.19, сборка выполнена с использованием средства сборки4.
