Пластина для хранения настенного крепления аккумулятора E...

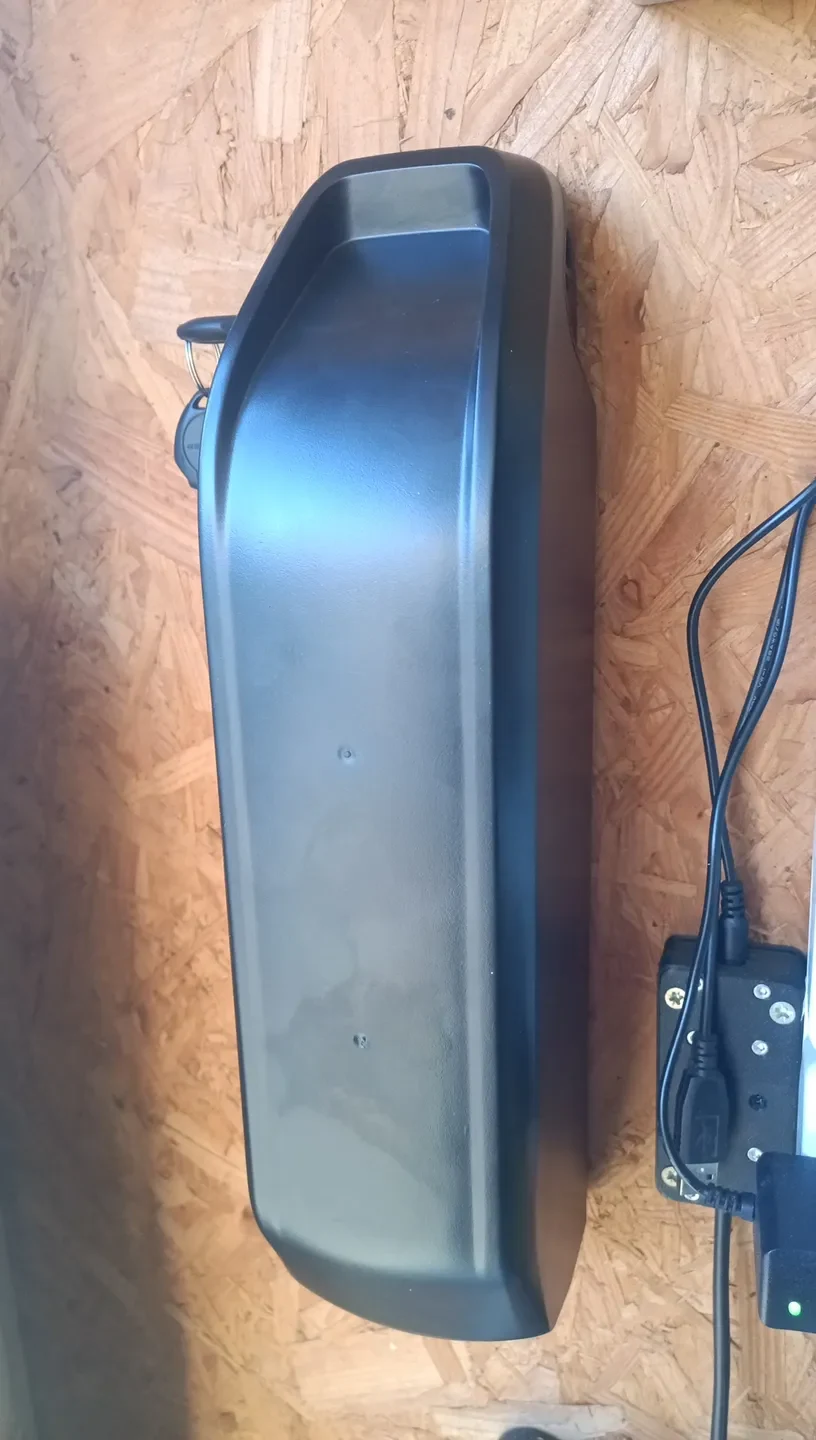

У моей жены есть электровелосипед. Чтобы всегда была полная батарея, у нее 2 аккумулятора. Один для использования, другой для зарядки или готовности к использованию, когда другой аккумулятор разряжен.

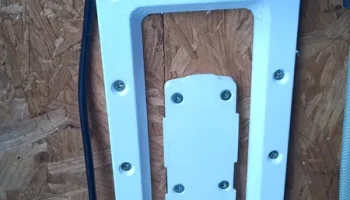

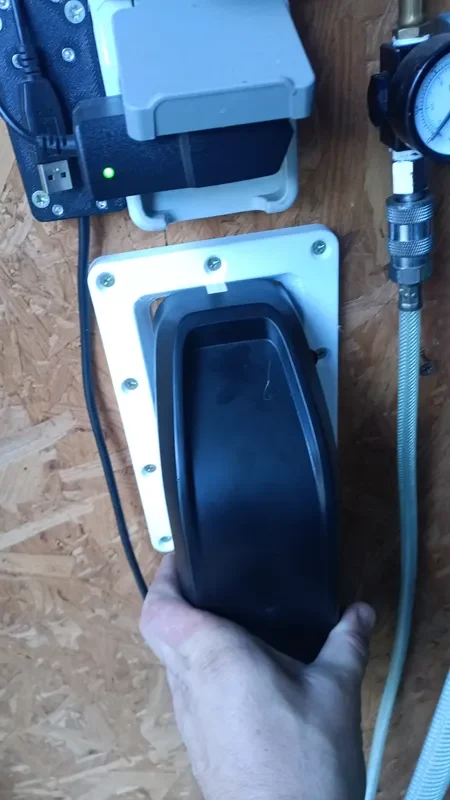

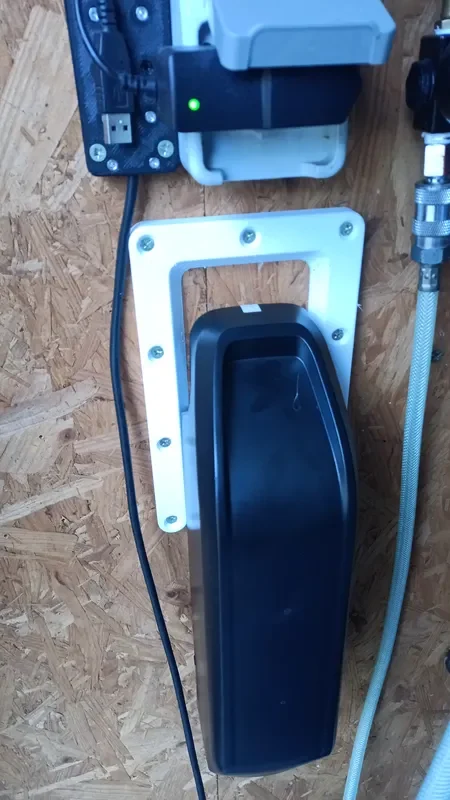

Чтобы было удобно заряжать аккумулятор, я создал эту простую настенную пластину для крепления аккумулятора во время зарядки или когда он заряжен, но его необходимо хранить.

ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ

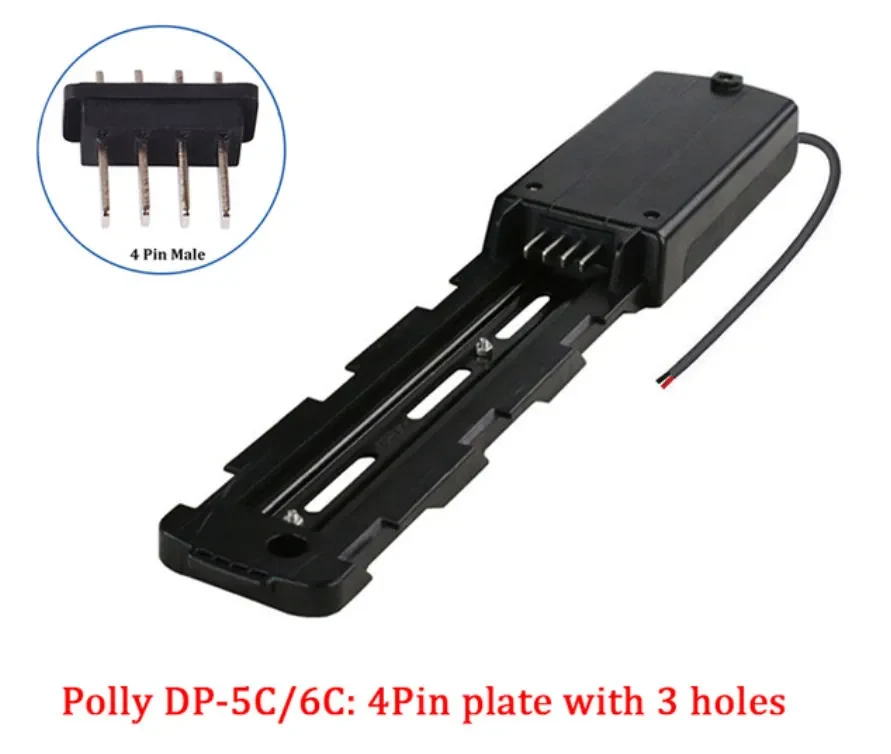

Я не знаю точно, что это за аккумулятор. Я знаю, что это 4-контактный (плоские контакты) 36 В, 21 Ач, но в точной модели я не уверен. На прилагаемом изображении показано, как выглядит монтажная пластина. Обратите внимание на выемку в нижней части, 4 плоских штифта, расположение штифтов не до конца внизу, 3 прорези для винтов. Исходя из этого я выбрал эту картинку.

6 отверстий для винтов на стене.

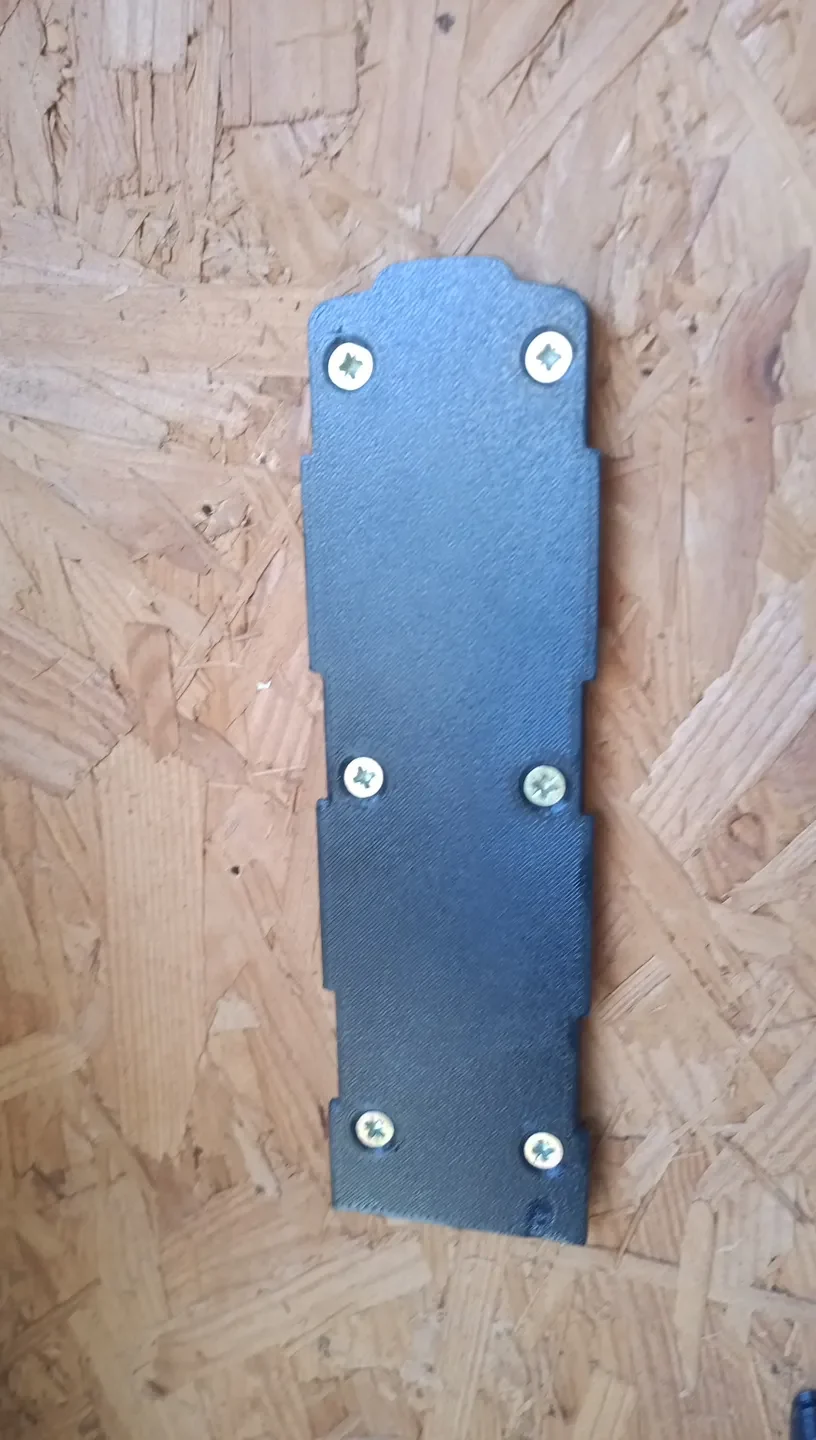

В этом проекте 2 пластины. Одна 54 мм (на которую аккумулятор очень легко скользит из-за люфта в 1 мм. Другая (более широкая) пластина 55 мм прилегает несколько плотнее.

Оба работают нормально, просто используйте то, что вам больше нравится.

Если кому-то понадобится отверстие для замка, могу изменить модель и проделать в них отверстия.

Обновить

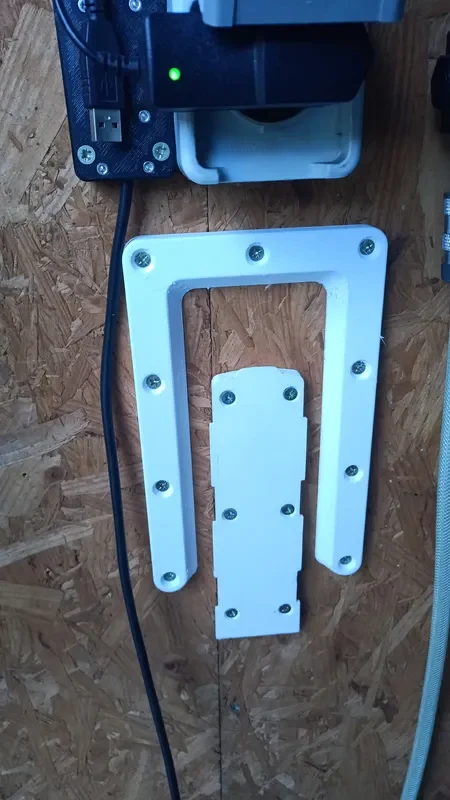

Я добавил 2 файла для обеих пластин. Обе пластины имеют отверстие для замка и выступы меньшего размера, которые удерживают аккумулятор. Меньшие вкладки облегчают размещение.

Также я добавил кронштейны снаружи, чтобы было еще удобнее правильно размещать батарею на пластине; кронштейн используется в качестве направляющей.
