# Велосипедное зарядное устройство

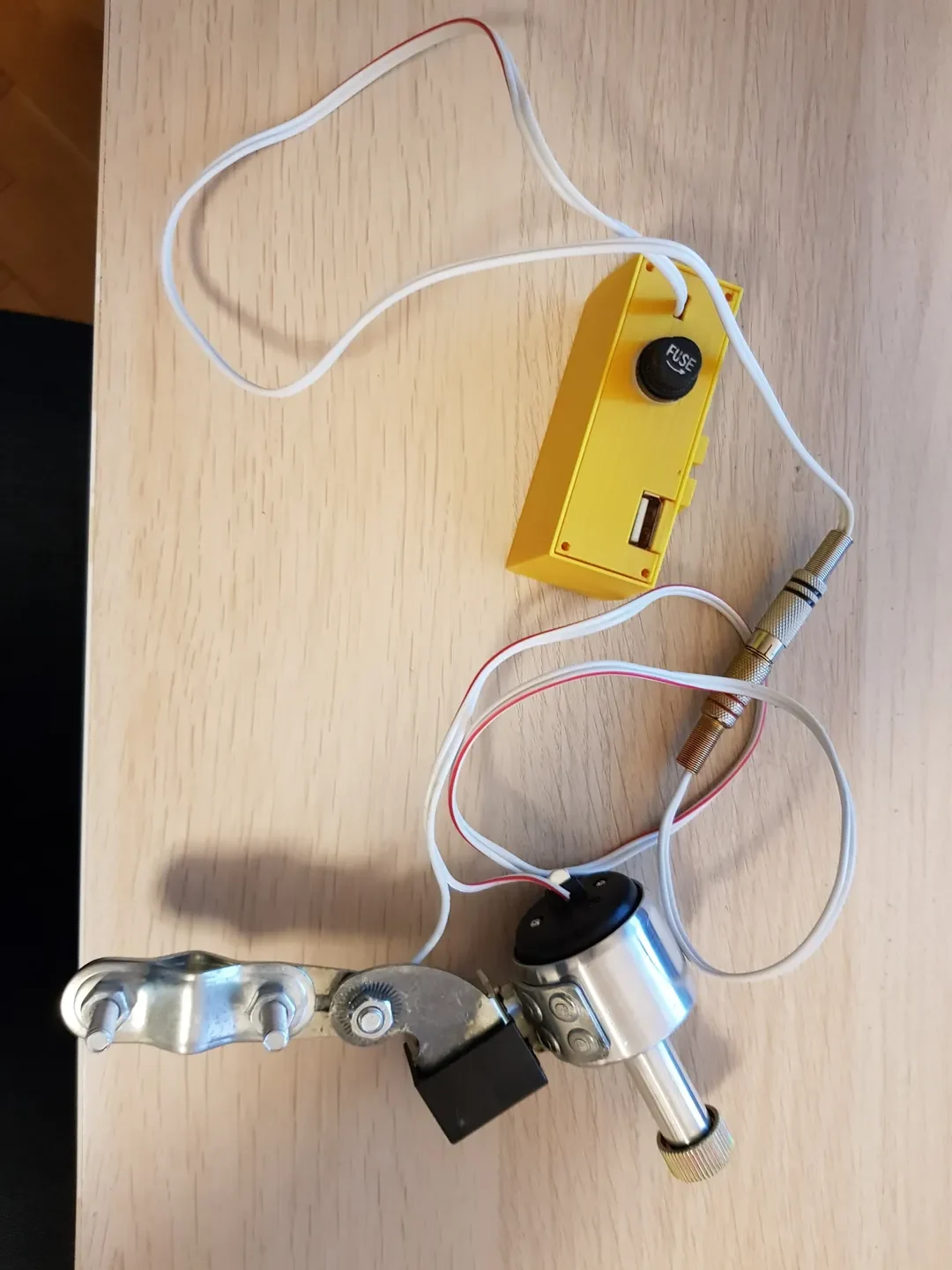

Идея состоит в том, чтобы создать простое велосипедное зарядное устройство, которое будет использовать велосипедную динамо-машину для зарядки стандартного устройства с питанием от USB (телефона, блока питания и т. д.). Он работает путем преобразования переменного тока динамо-машины в постоянный ток 5 В с использованием стандартной схемы выпрямителя. Это предназначено для работы с устройствами Android (проверено) — оно не будет работать с устройствами Apple — для их работы необходимо подать определенное напряжение (от 0 до 5 В), приложенное к двум средним контактам USB-штекера.

Перед использованием на любимом устройстве *пожалуйста* сначала протестируйте его на наименее любимом устройстве.

**ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ** — Я НЕ несу никакой ответственности за любой ущерб, причиненный вам или вашему устройству.

## Спецификация материалов

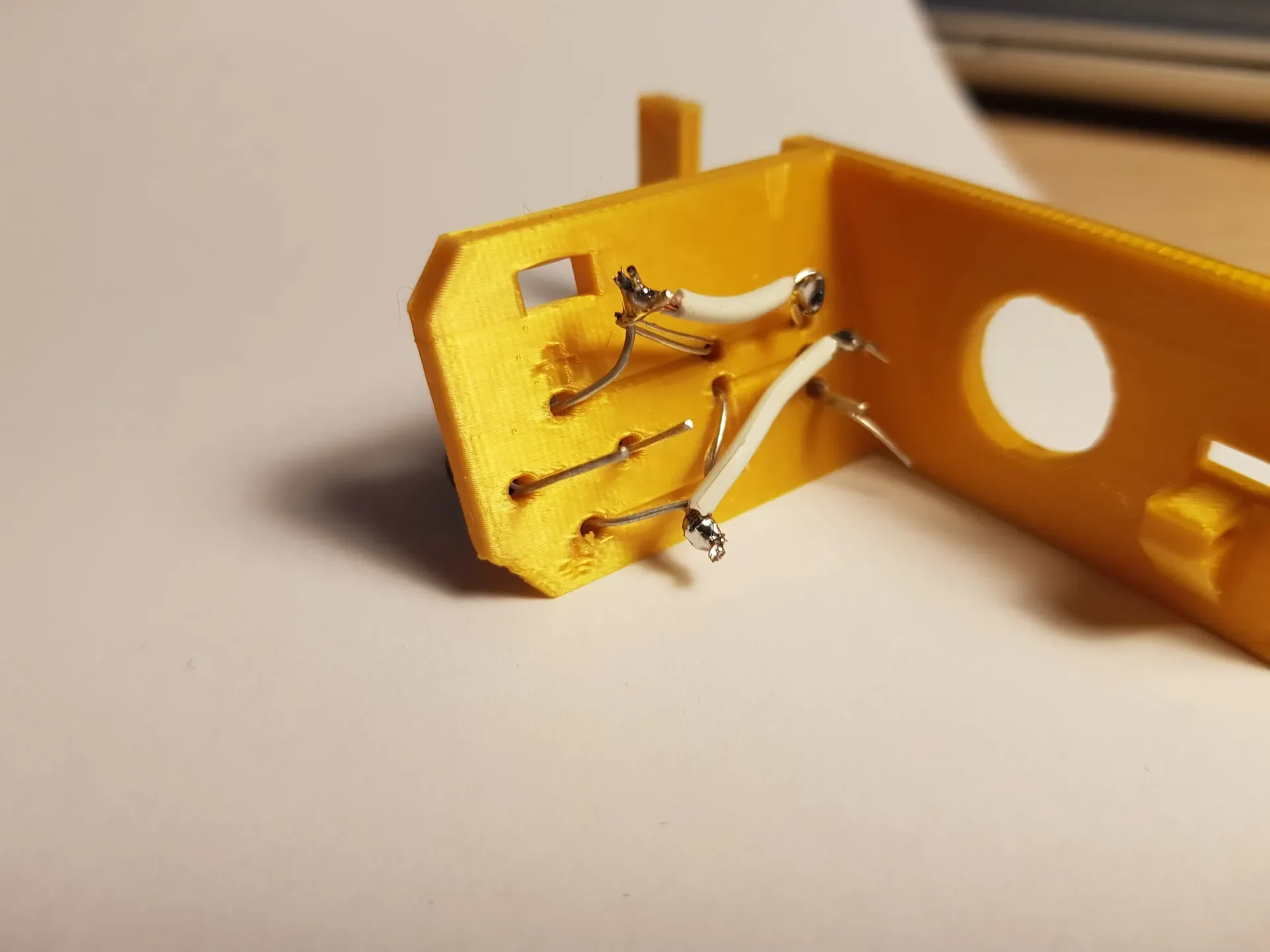

### Печатные детали

1. Зарядное устройство

2. Зарядное устройство Т-образное.

3. Заполнение зарядного устройства

4. Крепление 1

5. Крепление 2

6. Клип

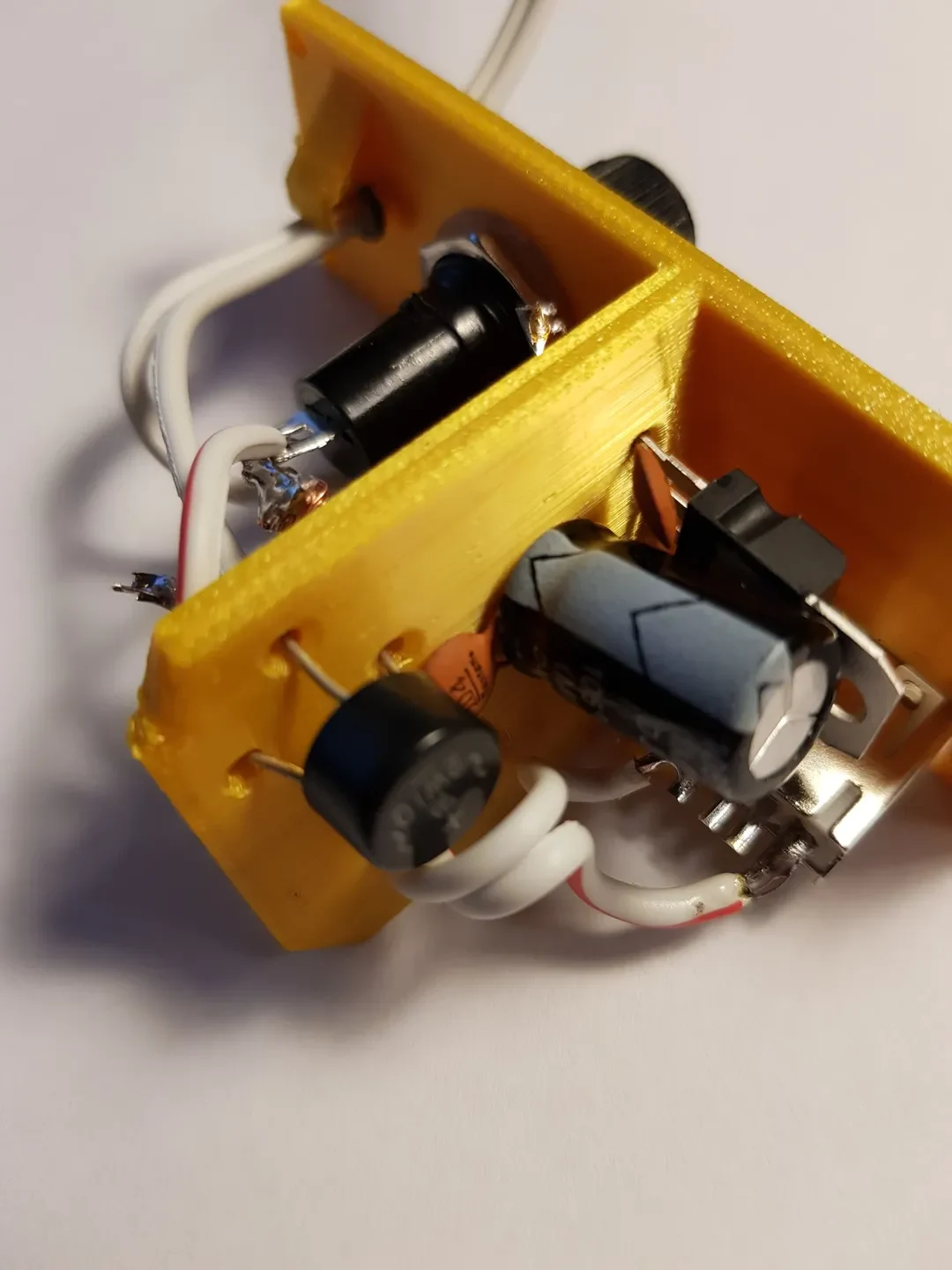

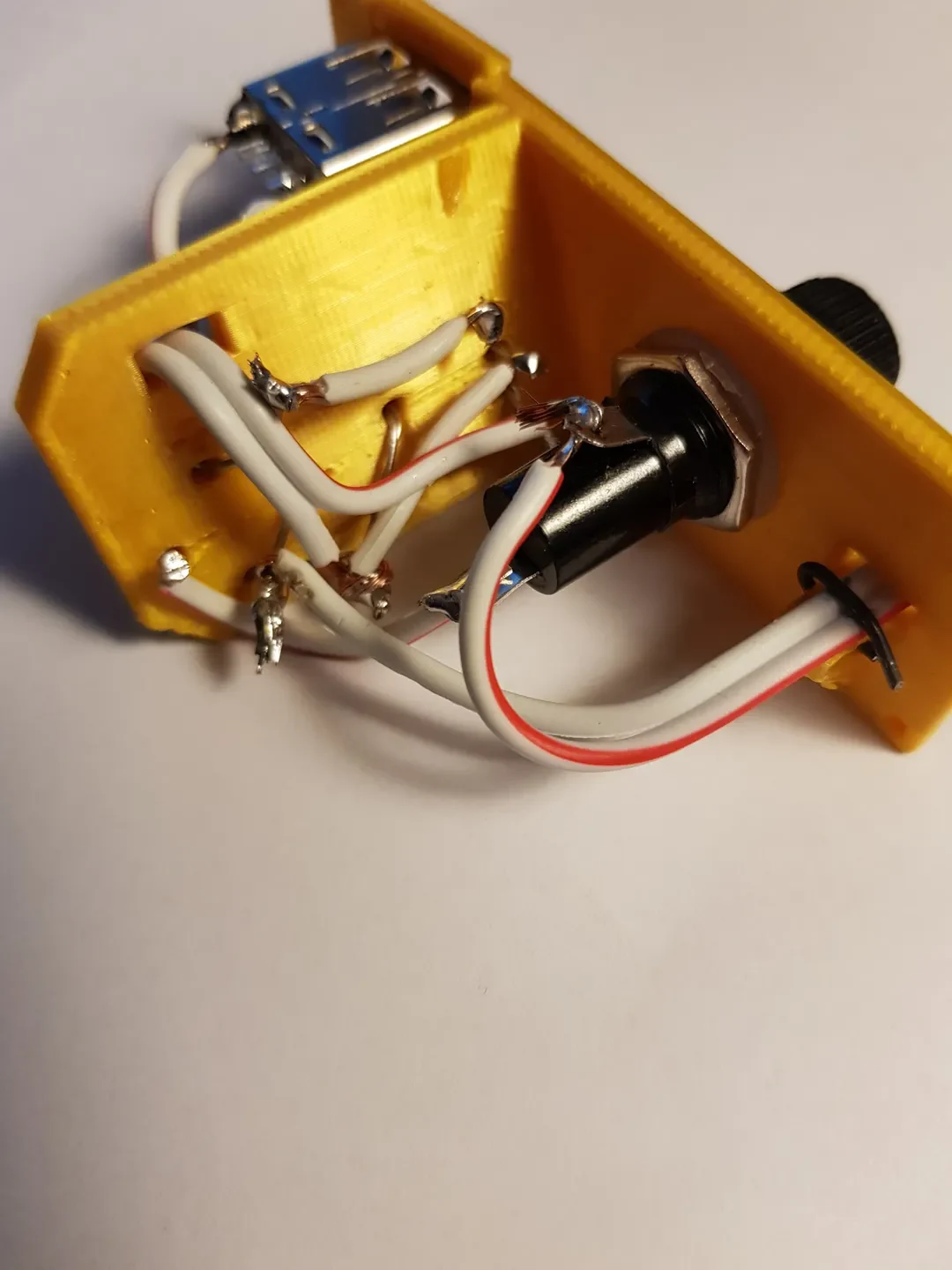

### Электрические компоненты

1. Регулятор напряжения LM 7805.

2. Конденсатор 470 мкФ.

3. 2 конденсатора 0,1 мкФ

4. Велосипедная динамо-машина/генератор — минимум 6 В.

5. Мостовой выпрямитель.

6. Разъем USB A (установлен)

7. некоторые кабели и разъемы

8. Предохранитель — 2А.

9. Держатель предохранителя

10. 4 винта M1.

11. 2 болта М4 + гайки + шайбы.
