Обычное крепление для велосипедного фонаря....

Для трубчатых фонарей с трубкой диаметром 20 мм (например, дубинка Olight S20).

Для этого крепления вам понадобится:

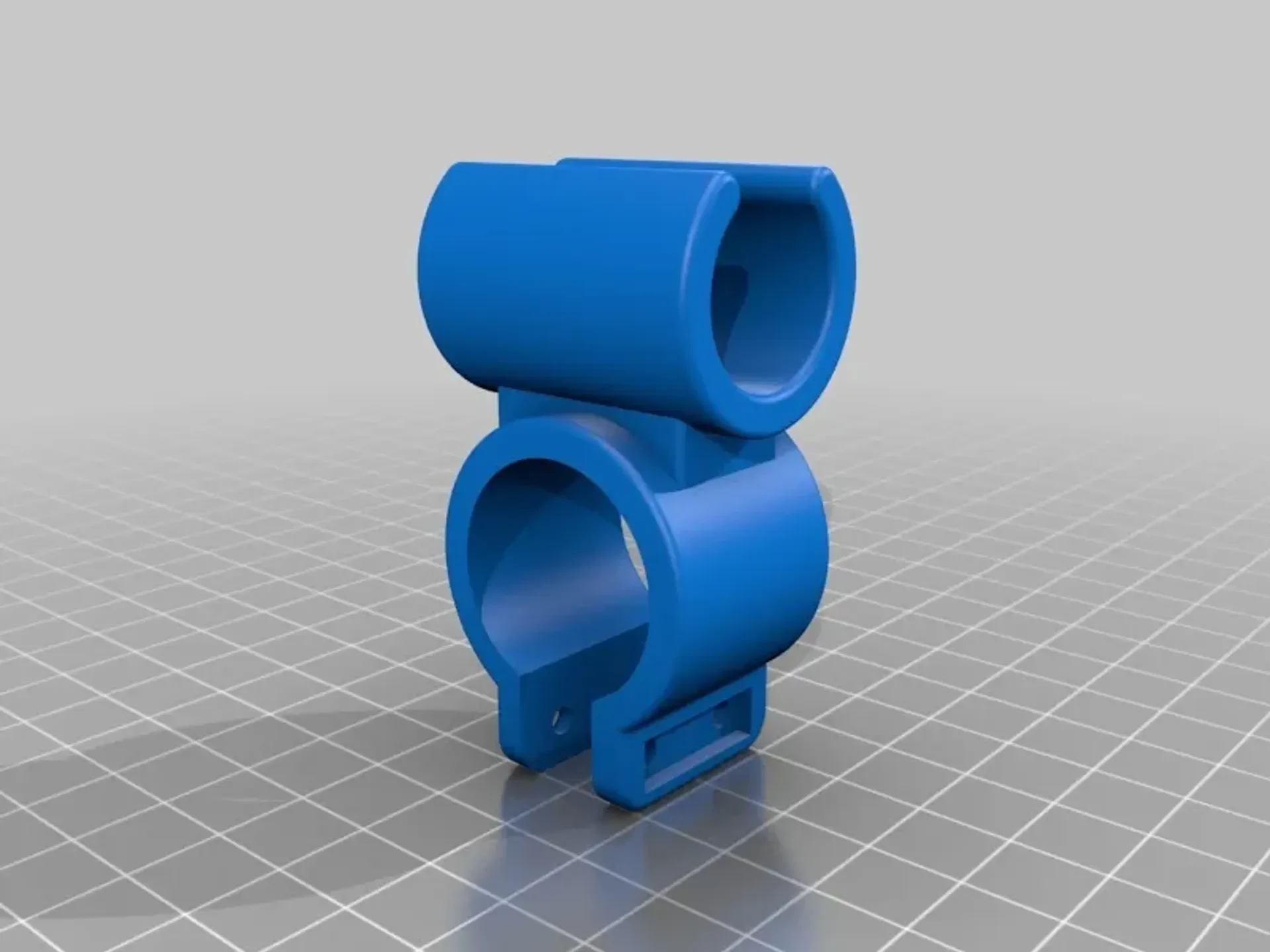

-1 х ТПУ монтажная часть

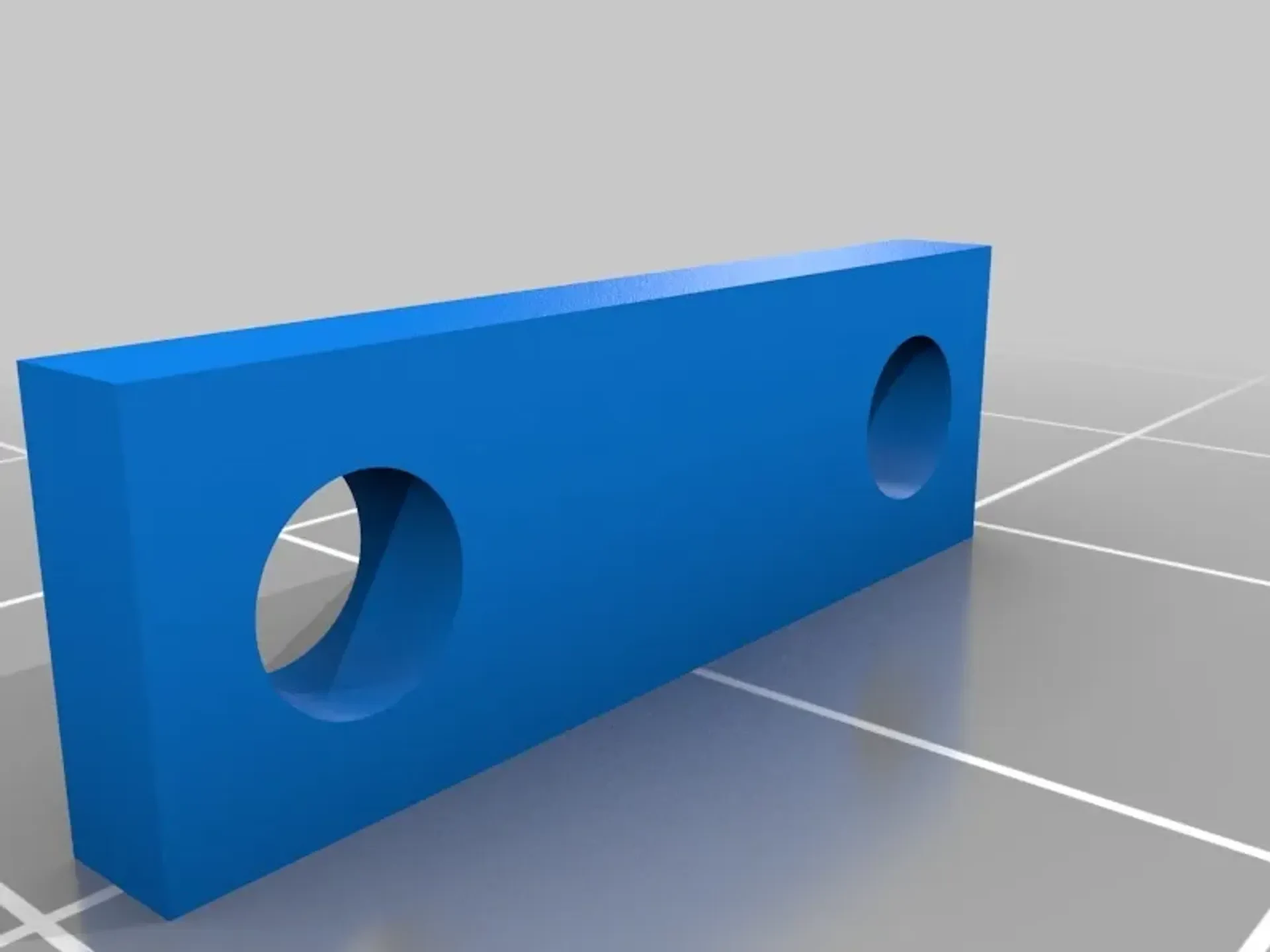

-2 опорные детали из PLA

-2 болта М3 20 мм.

-2 нейлоновые гайки M3

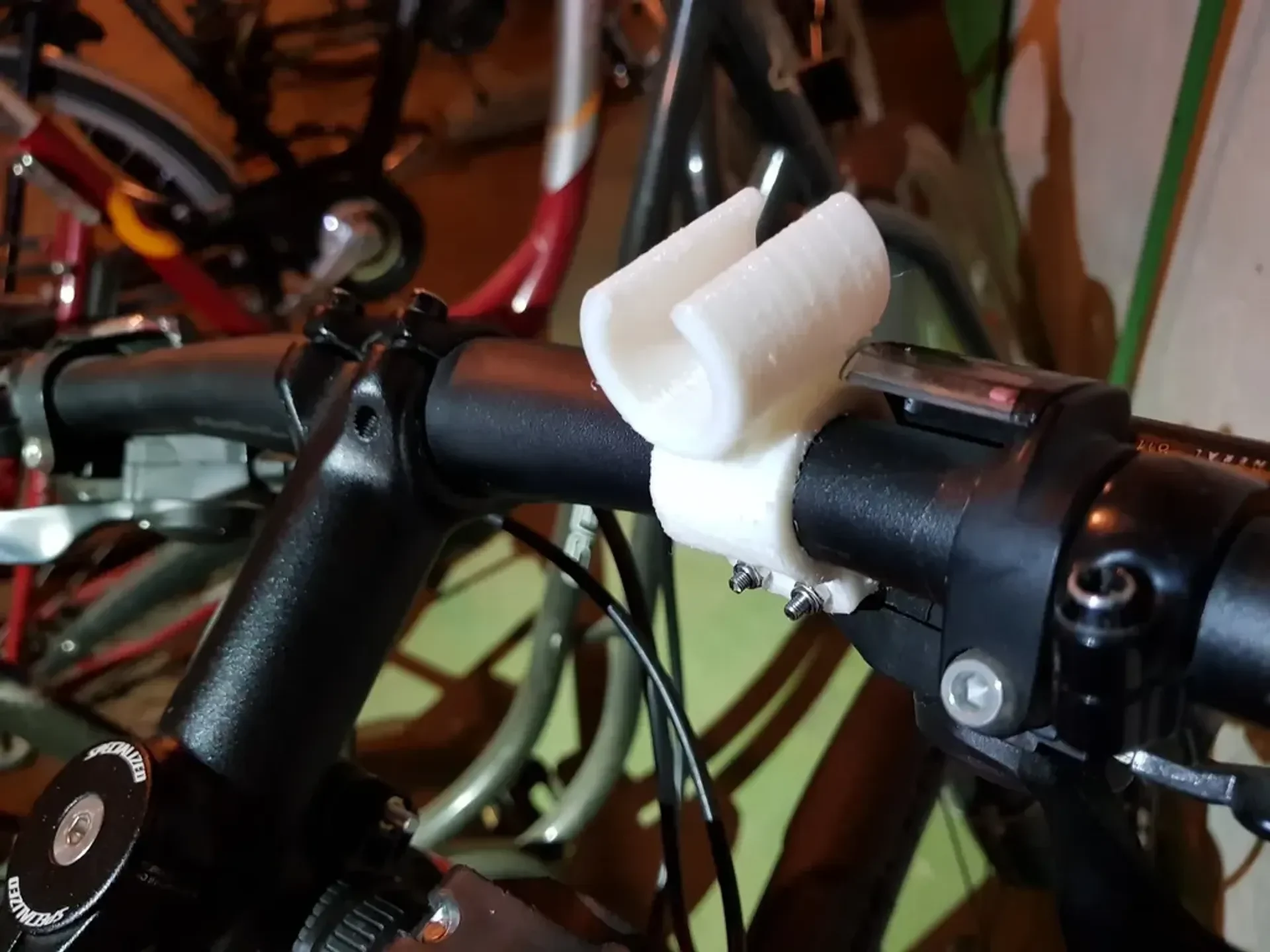

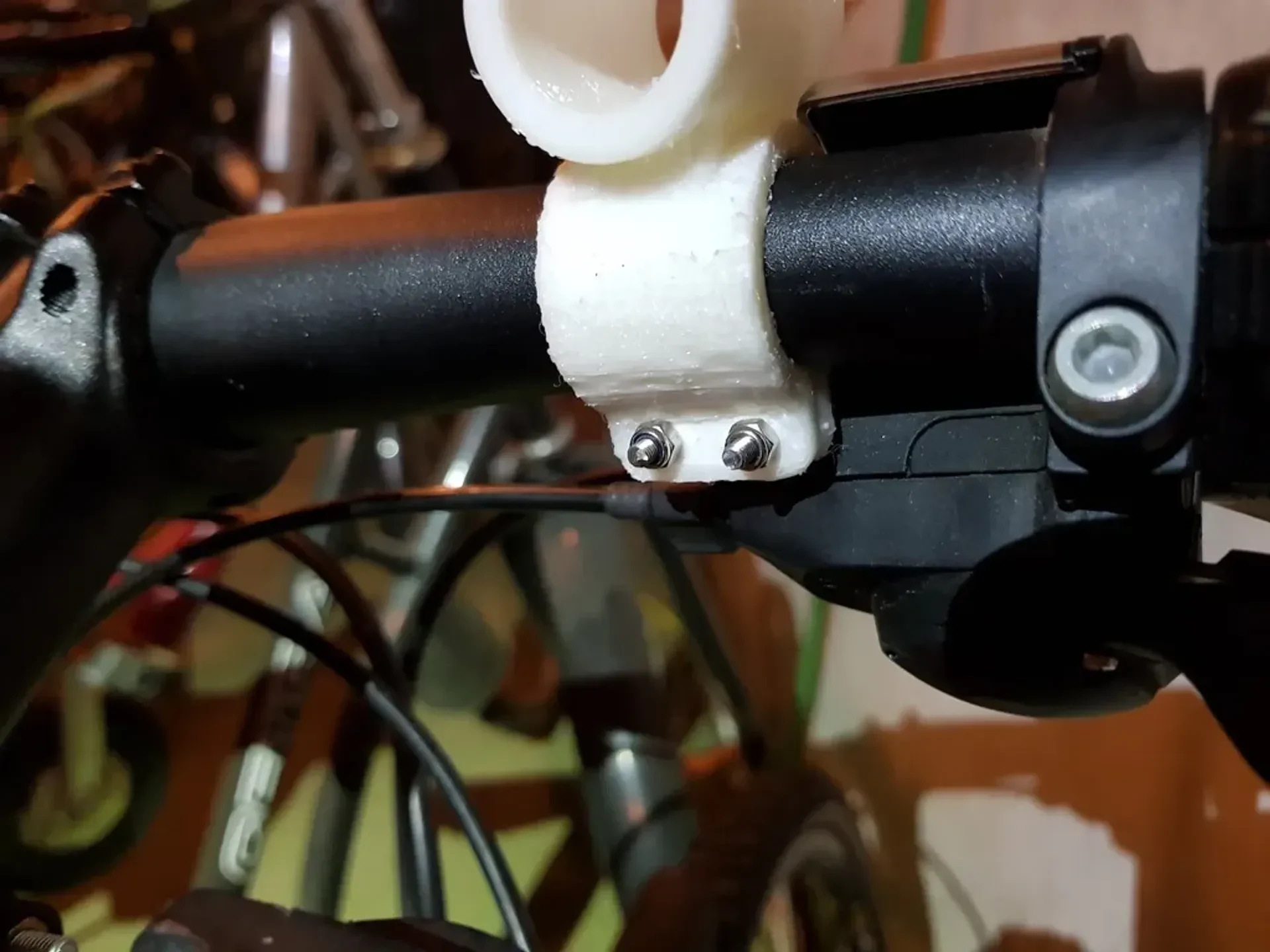

Точка крепления к рулю с помощью трубы диаметром 25 мм / 1 дюйм с болтами M3 длиной 20 мм и нейлоновыми гайками. Рекомендуется использовать нейлоновые гайки, поскольку они не раскручиваются при постоя��ной вибрации.

Крепление предназначено для печати из ТПУ или другого гибкого материала, может работать и с простым PLA, но я в этом сомневаюсь. Напечатайте детали крепления/опор из PLA/ABS/PETG или чего-то подобного, способного выдержать некоторые нагрузки. Вся основная нагрузка приходится на часть ТПУ.

Печать с опорами и заполнением 85-100 % для обеспечения жесткости. Крепление для печати лежит в горизонтальном положении так, чтобы крепление для фонарика было обращено вверх (если фонарик был вставлен, он должен быть направлен вверх).

Это проверено и установлено, что фонарик действительно хорошо держится.

Обновления:

26.10.2017 коллега заметил, что опорная конструкция между точками крепления прозрачная. Заметил отсутствующую операцию соединения в fusion 360 и исправил ее в версии 3.2. Крепеж V3.1 работает с версией 3.2 так же, как и раньше.
