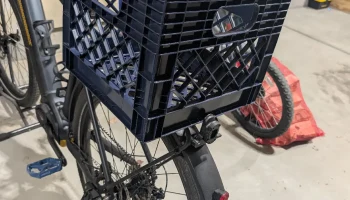

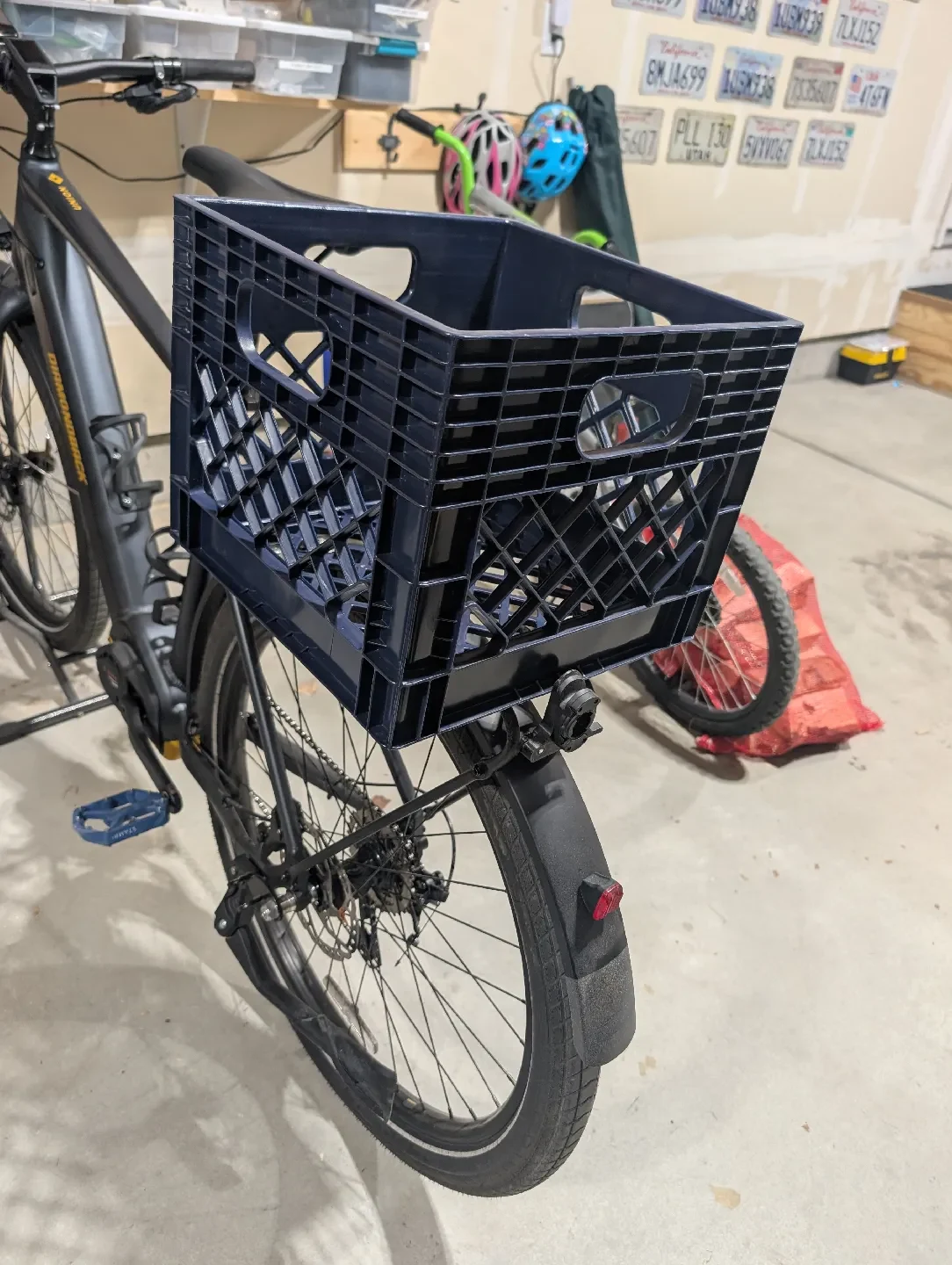

Велосипедная грузовая система

Я устал использовать ремни-липучки (или липучки), шнуры или застежки-молнии, чтобы прикрепить ящик для молока к грузовой стойке на задней части моего велосипеда. В обычный день мне не нужен ящик там, и мне не нравится, когда он там, если он не нужен. Но его установка (а) расточительна, если используются стяжки, или (б) отнимает много времени, если используется липучка, или (в) не очень безопасна, если используются шнуры.

Чтобы справиться с этой проблемой, я разраб��тал систему быстрого крепления для надежного крепления ящика для молока к грузовой стойке или к чему-то похожему. Эта система имеет некоторые встроенные возможности регулировки, которые, мы надеемся, помогут ей работать с другими типами велосипедов и багажников, имеющими ту же базовую конструкцию.

Требуемые материалы

x8 M6 x 20-25 мм винты

x8 отделочных гвоздей 1,5 мм

x8 гаек М6

Шайба x8 30 мм (ссылка на Amazon)

x4 быстросъемных шампура M6 (ссылка на Amazon)

x2 термофиксированные вставки M6

x2 винта M6 x 10 мм.

x2 шайбы 15-20 мм (ссылка на Amazon)

x1 Ящик для молока Lowes (ссылка на Lowes)

Необходимые инструменты

Ключ М6 или плоскогубцы (для удержания гаек и шампуров М6)

Молоток (для установки ножек)

Шестигранный ключ/крестовая отвертка (для затяжки крепежных винтов)

Маркер/Лента

Параметры печати и рекомендации по материалам

Я настоятельно рекомендую использовать материал, который выдерживает воздействие внешних факторов, например PETG или ASA. Хотя я пробежал тысячи миль с деталями, напеча��анными из PLA, я знаю, что рискую, что они расплавятся или деформируются под напряжением в жаркую погоду. Эти отпечатки подвержены немалой нагрузке, поэтому я настоятельно рекомендую использовать материал, устойчивый к атмосферным воздействиям.

Я бы не стал печатать их на любом материале с менее чем 5 стенками, 5 верхними слоями и 5 нижними слоями при высоте слоя минимум 0,2 мм. При высоте слоя 0,3 мм я бы печатал с 4 стенками, 4 верхними слоями и 4 нижними слоями.

Я предлагаю печатать с органическими подложками. Хотя мне бы не хотелось иметь опор, для соответствия геометрии требуется некоторая поддержка (только на рабочей пластине)

3D-печатные детали
Нога ящика

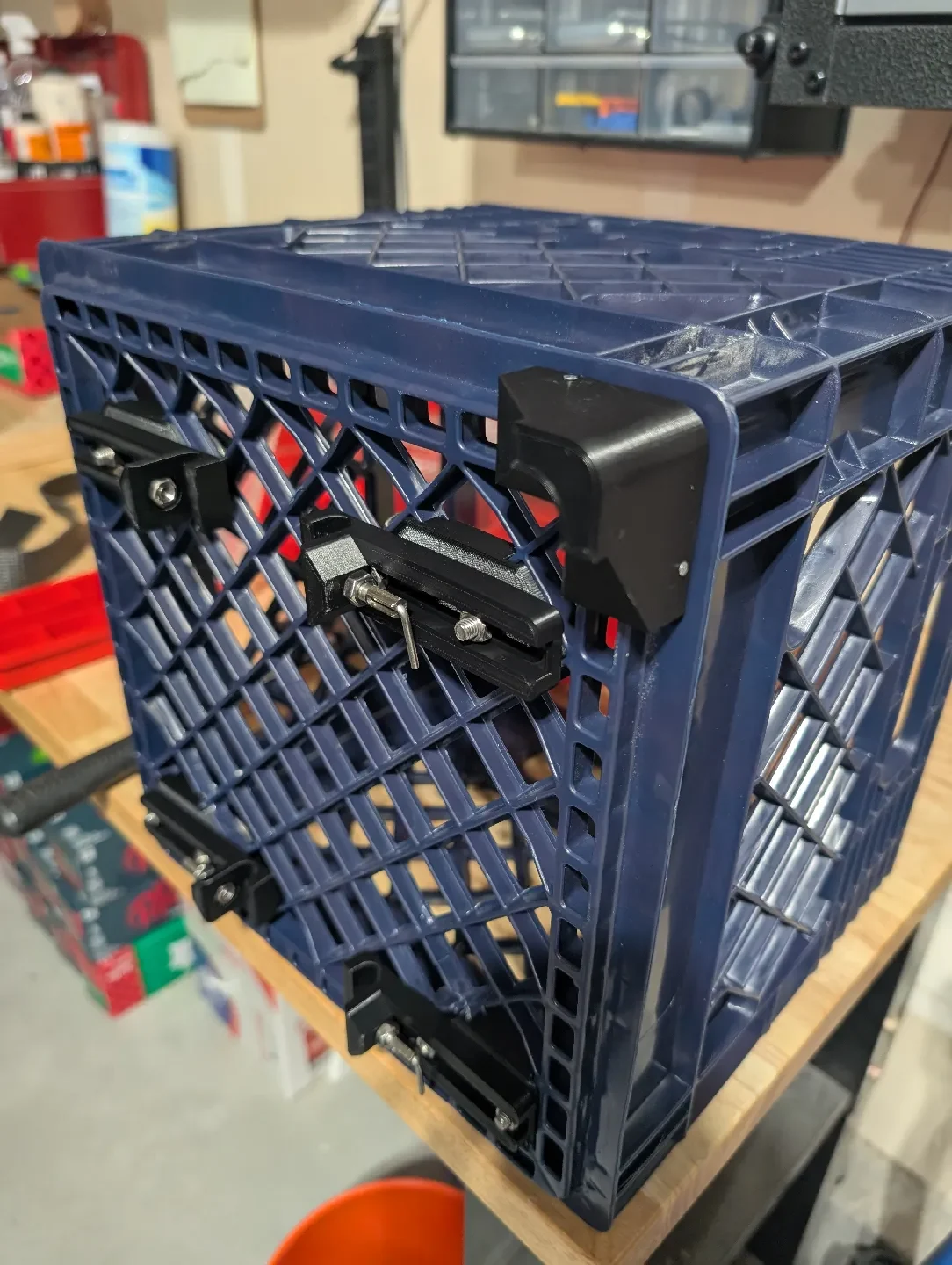

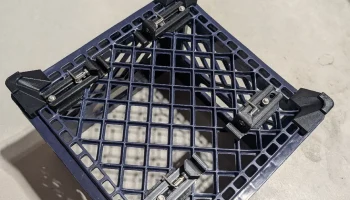

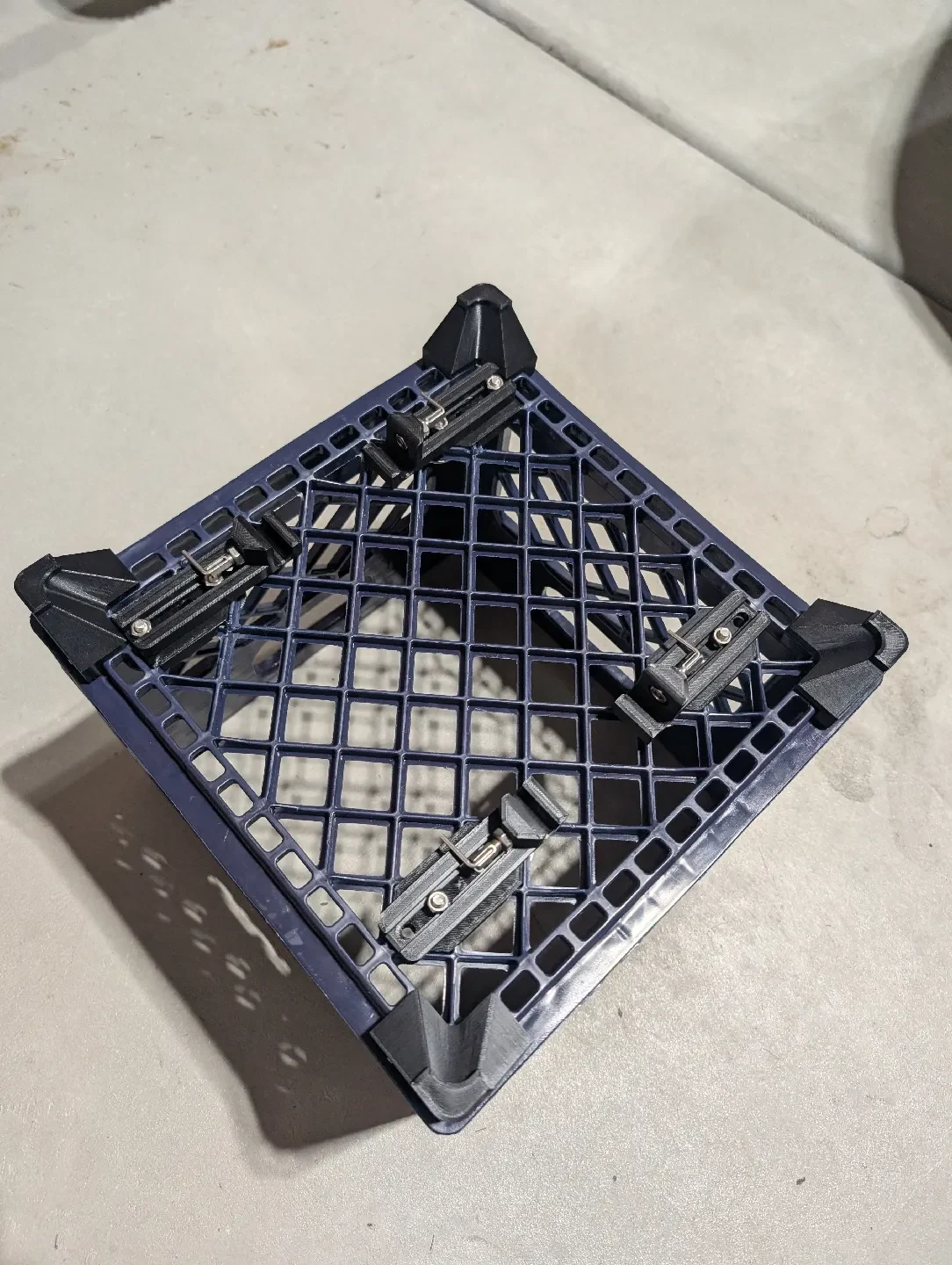

Если вы используете их, вам понадобится четыре. Они защелкиваются в углах ящика, чтобы механизм не касался земли, когда он не установлен на велосипеде. Крепится финишными гвоздями.
Удерживать

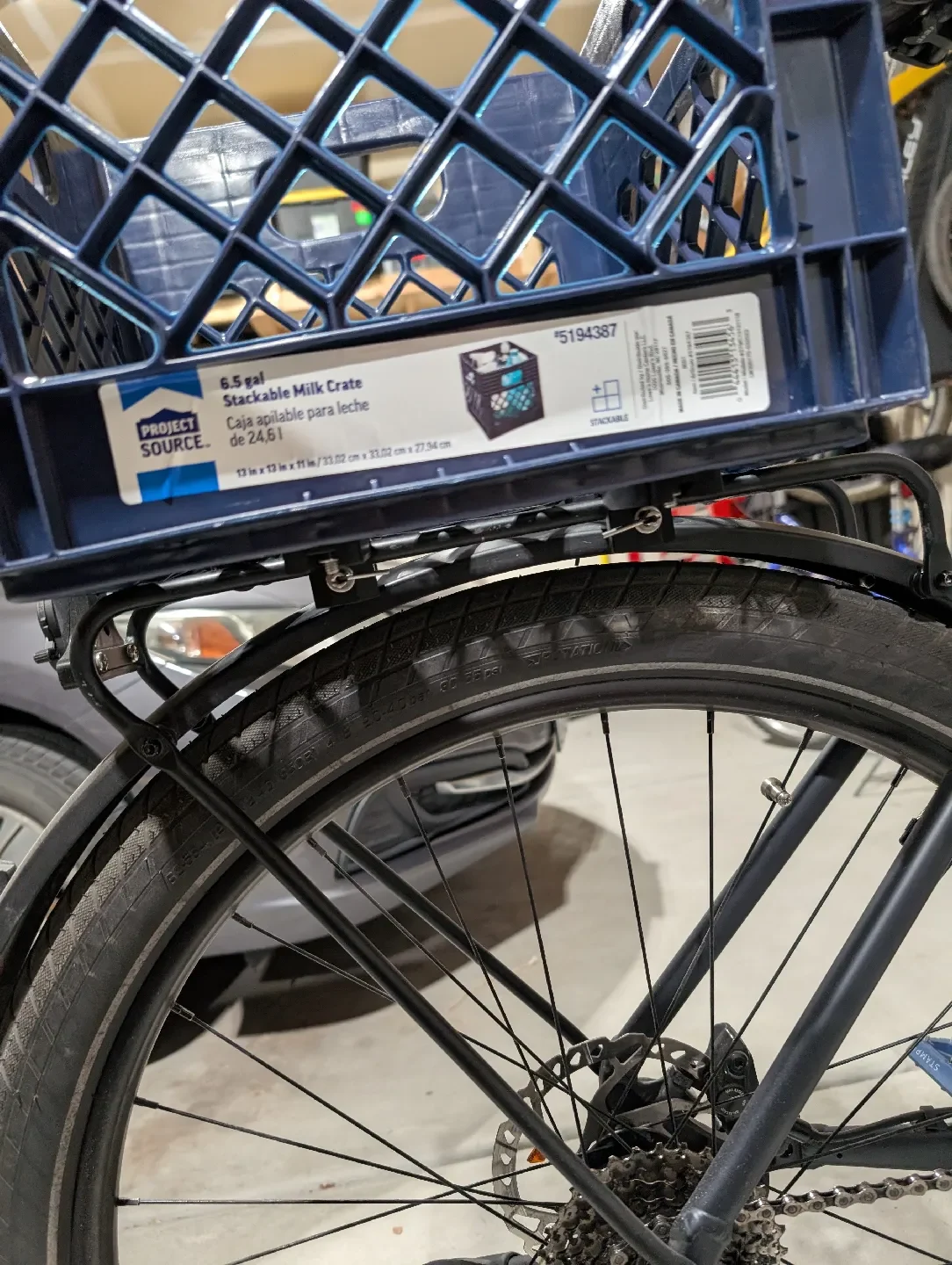

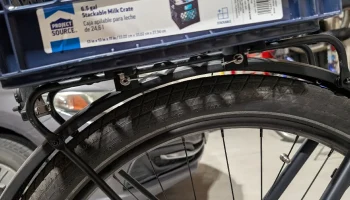

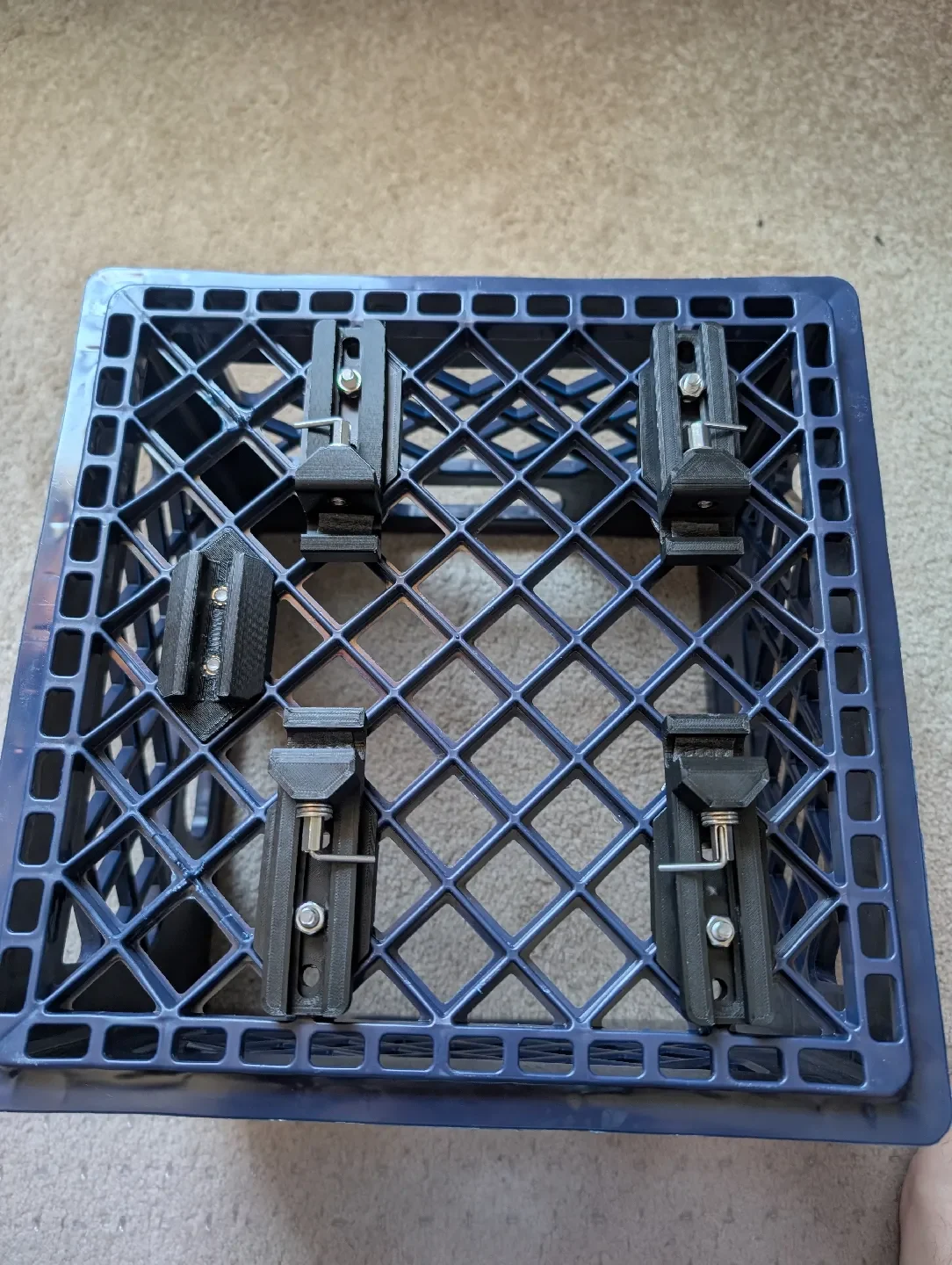

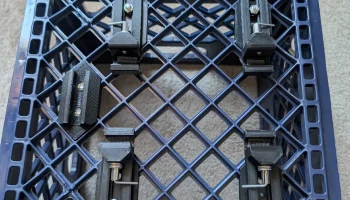

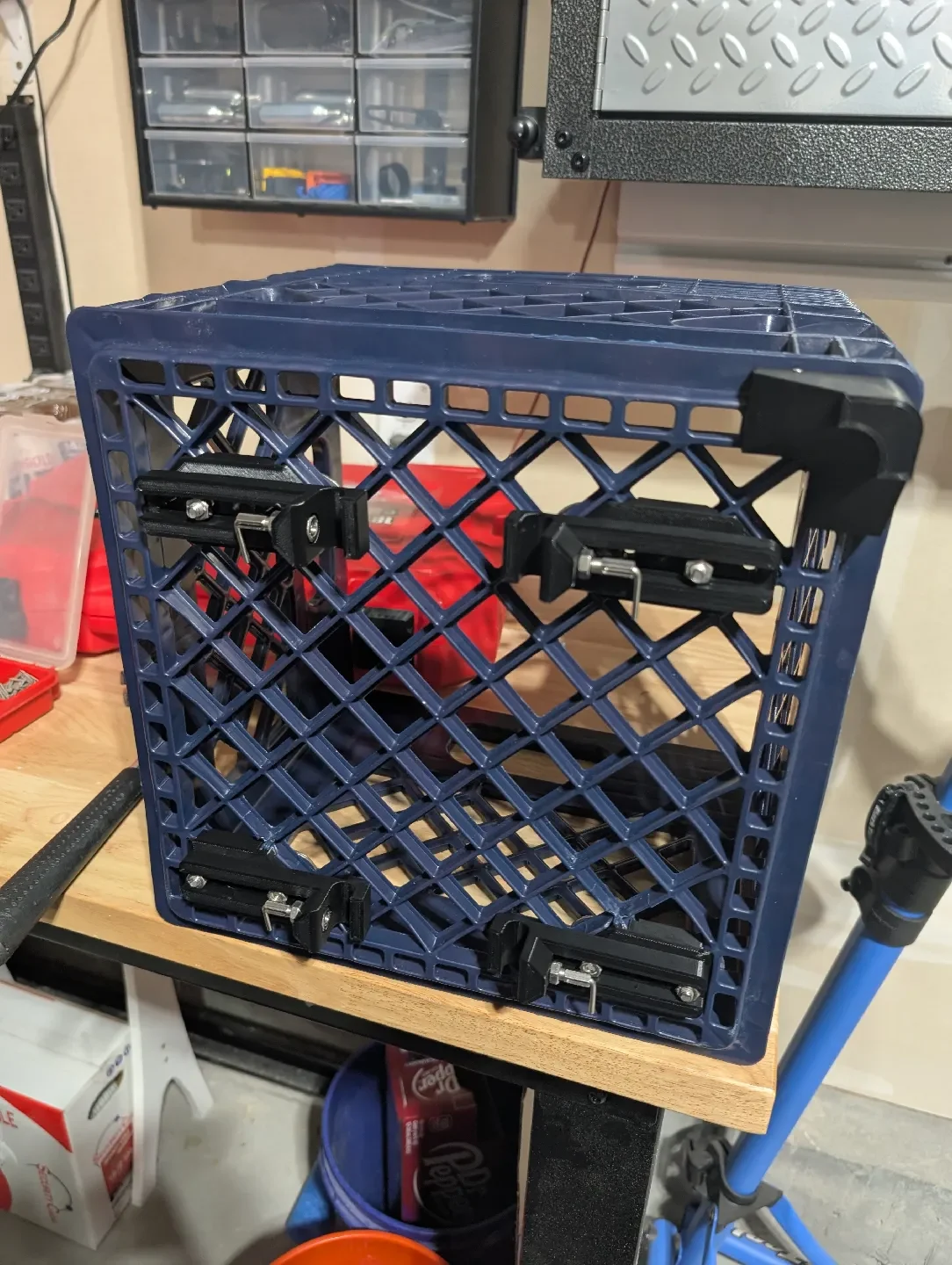

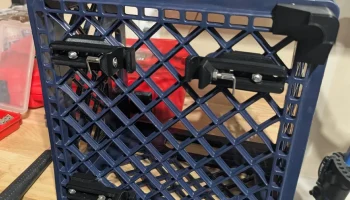

Я предлагаю использовать четыре, но два — это абсолютный минимум. Это то, что держится на стойке.
Стабилизатор
Если вы используете это, вам, скорее всего, понадобится только один. Его необходимо установить под углом 90° к трюмам. Благодаря этому ящик не соскользнет со стойки.
Усеченная планка или полная планка

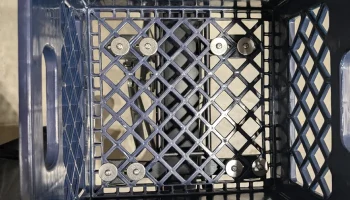

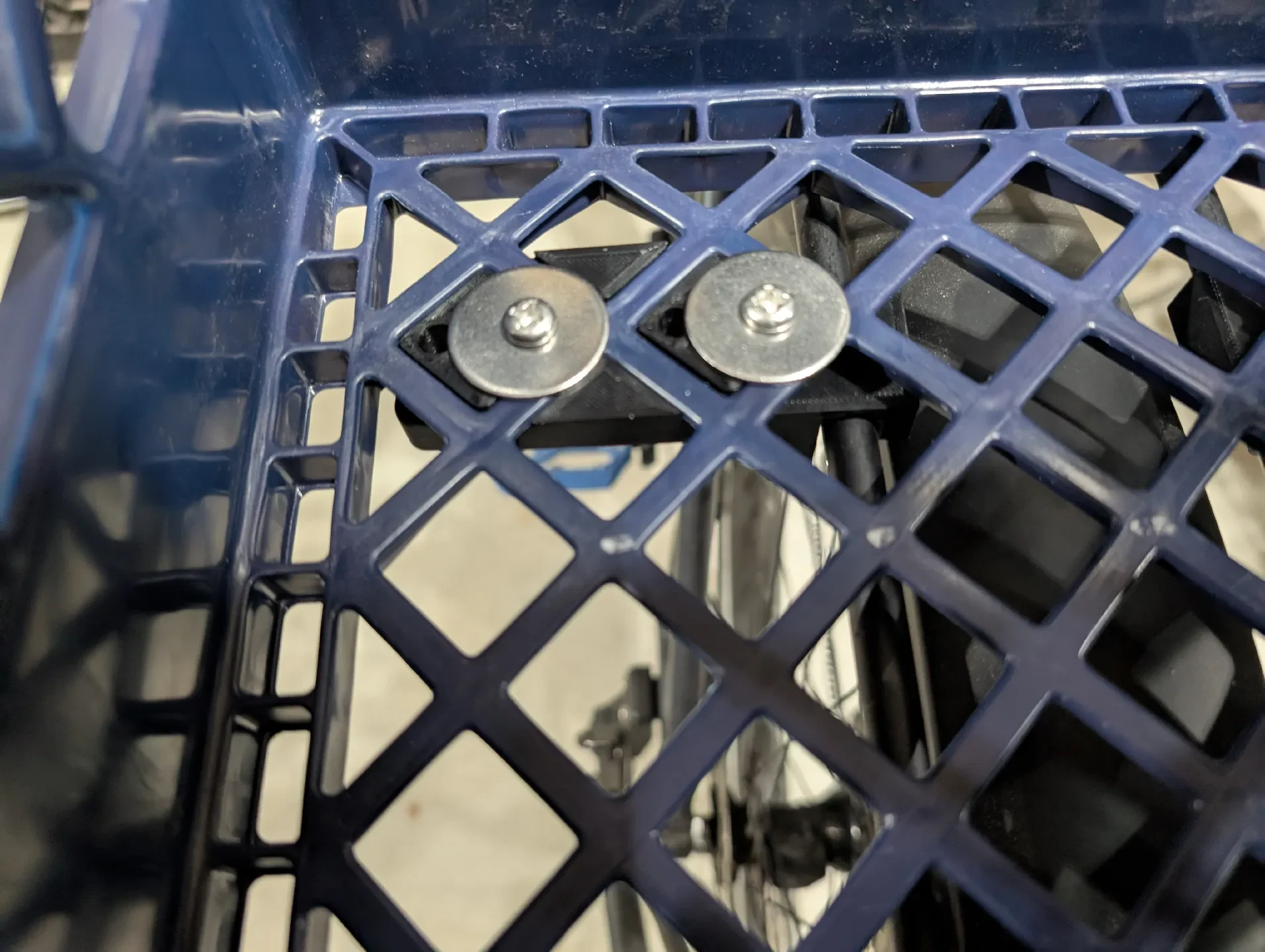

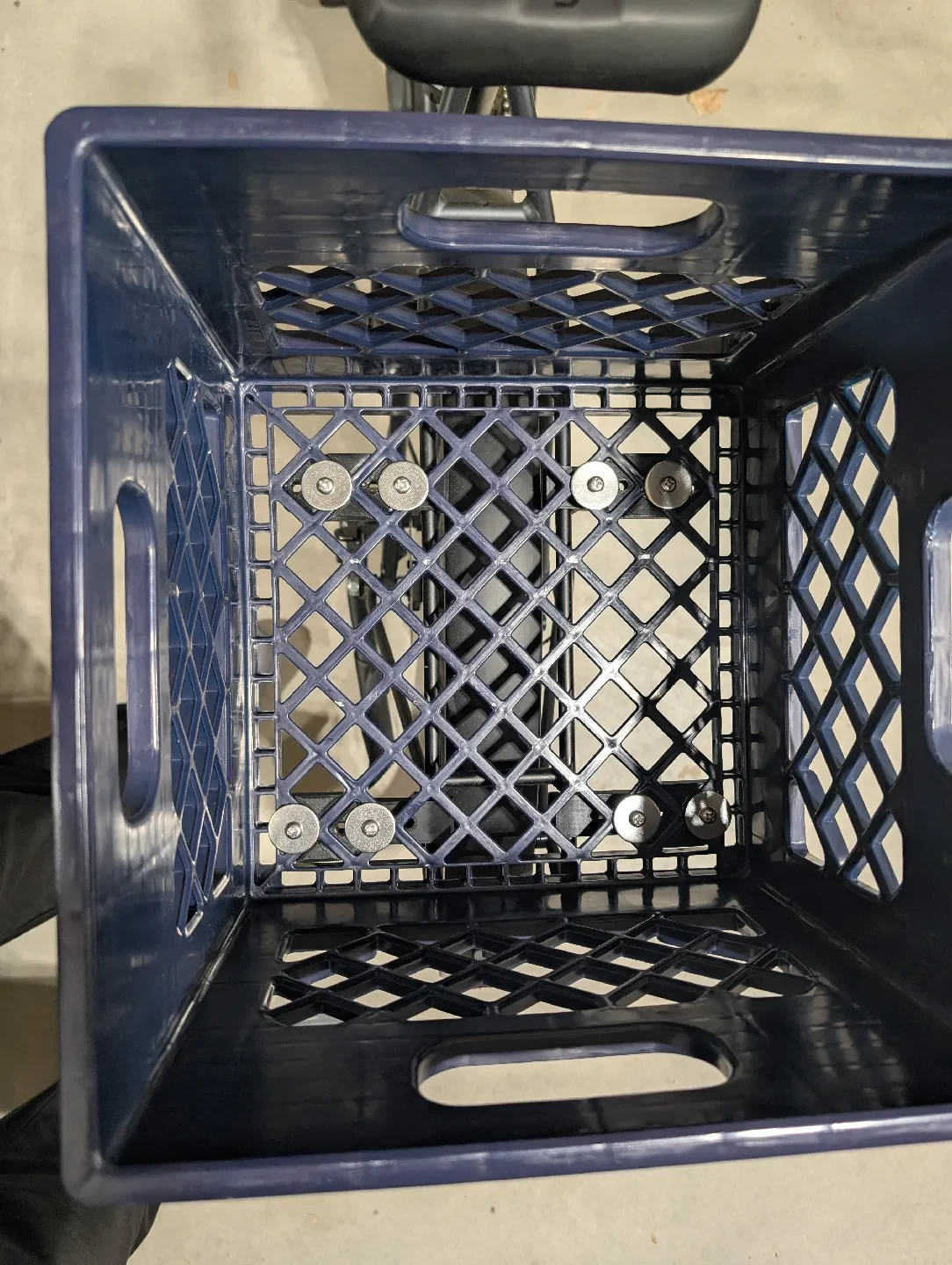

Вам понадобится одна планка на каждую зацепку. Они предназначены для размещения в любом из возможных квадратов на дне ящика для молока. Вы можете использовать усеченные шипы или немного больше распределить нагрузку с помощью полных шипов. В моем использовании есть ½ усеченных шипов и ½ полных шипов.
Инструкции по сборке
Подготовка детали
Удалите весь вспомогательный материал.
Установите вставки термофиксатора в стабилизатор.
Установка стабилизатора
Поместите стабилизатор на поперечину багажника квадратными сторонами вверх.
Выровняйте ящик и прижмите его, установив ящик в нужное положение и выровняв стабилизирующую часть по решетке ящика.

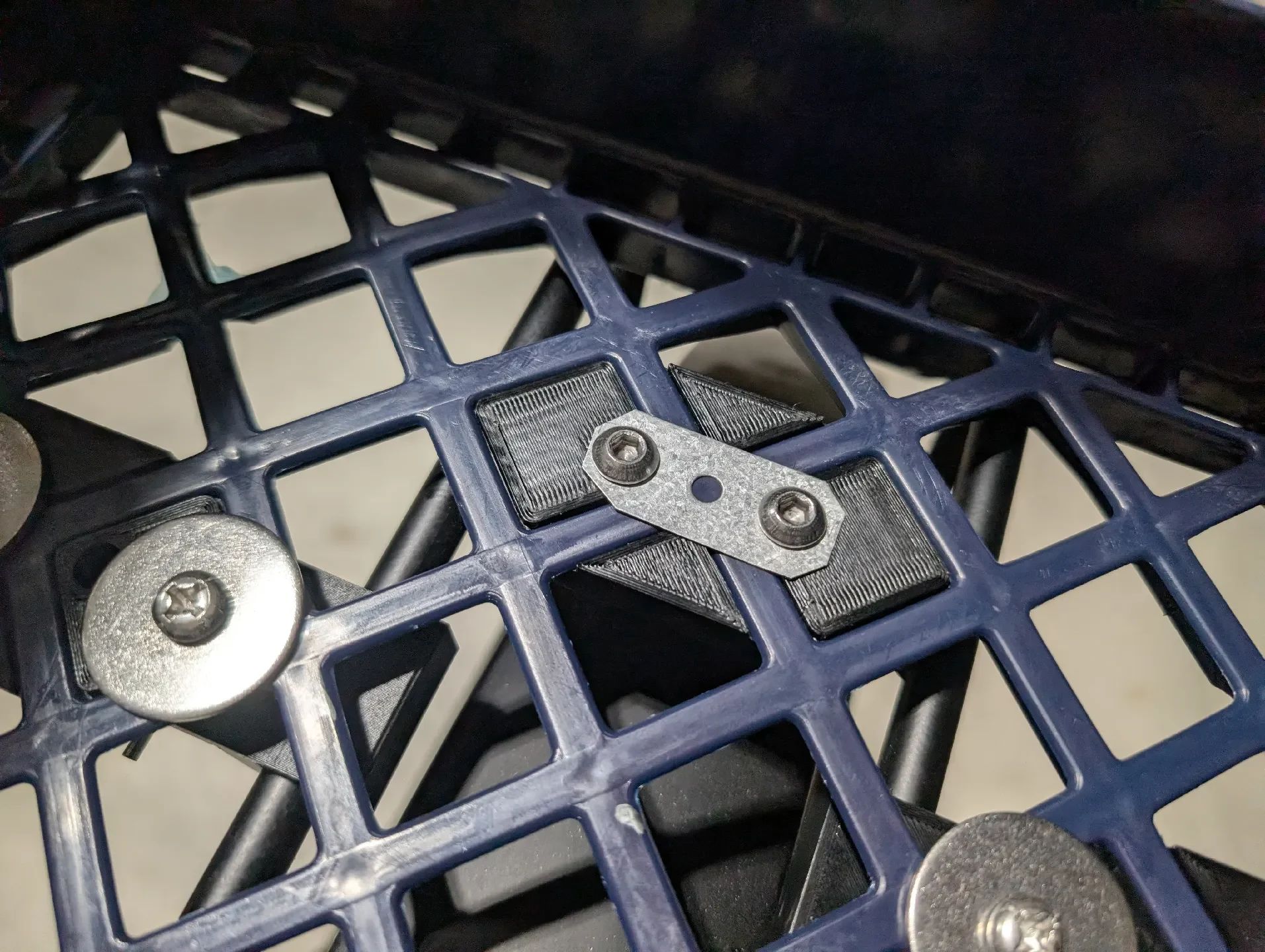

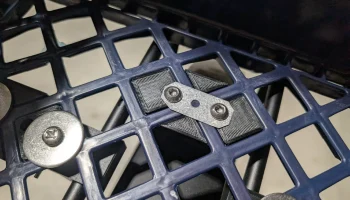

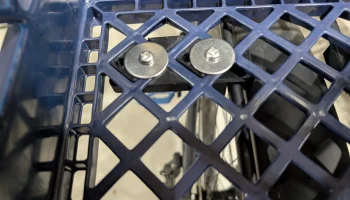

Используйте шайбу 15-20 мм и два коротких винта, чтобы зафиксировать стабилизатор на месте, убедившись, что шайбы зацепились за ящик.

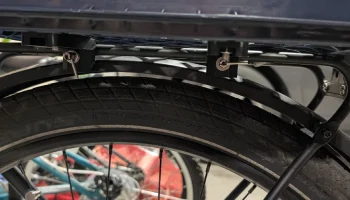

Задержать установку
Возьмите трюм, две гайки и шампур и установите шампур в трюм.
Наденьте гайку на шампур и зафиксируйте ее до нижней части резьбы.
Вставьте шампур в держатель и выверните гайку на конце.
Выровняйте гайку на конце так, чтобы она находилась на одном уровне с резьбой, так, чтобы при втягивании штифта гайка и корпус вертела находились на одном уровне.
Выровняйте шампур так, чтобы металлическая ручка была направлена ​​прямо в сторону от прорези на отпечатке, и удерживайте его гаечным ключом.
Затягивайте первую гайку до тех пор, пока весь шампур не будет прочно удерживаться на месте.
Если все сделано правильно, шампур можно будет запереть в закрытом состоянии или вытянуть, а затем открыть, повернув металлическую ручку на 90° по или против часовой стрелки.
Повторите это для всех имеющихся у вас зацепок.
Подготовка ящика
Возьмите ящик и выстройте его так, как вам хочется.
