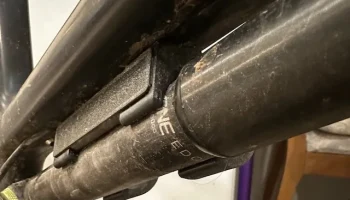

Застежка велосипедного насоса

Застежка/крепление для велосипедного насоса с использованием стандартных отверстий для крепления бутылки с водой (63,5 мм). В модели используется податливость пластика, обеспечивающая идеальную фиксацию и надежное удержание помпы. Зажимной механизм построен на основе велосипедного насоса oneup (EDC, www.oneupcomComponents.com). ~29 мм наружный диаметр.

Я бы, конечно, сказал, что это перебор для того, что он делает, но создавать его было весело. Посмотрите видео по работе. Все еще находится в стадии бета-тестирования, так как его нужно некоторое время использовать в полевых условиях.

Снятие насоса

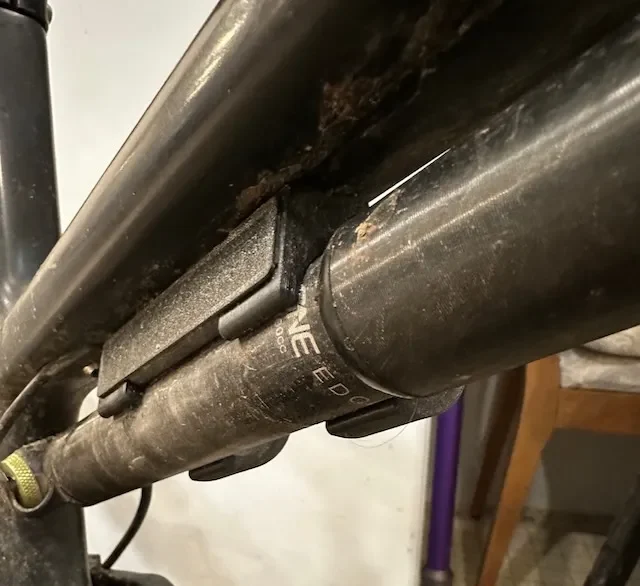

Звук четкой установки.

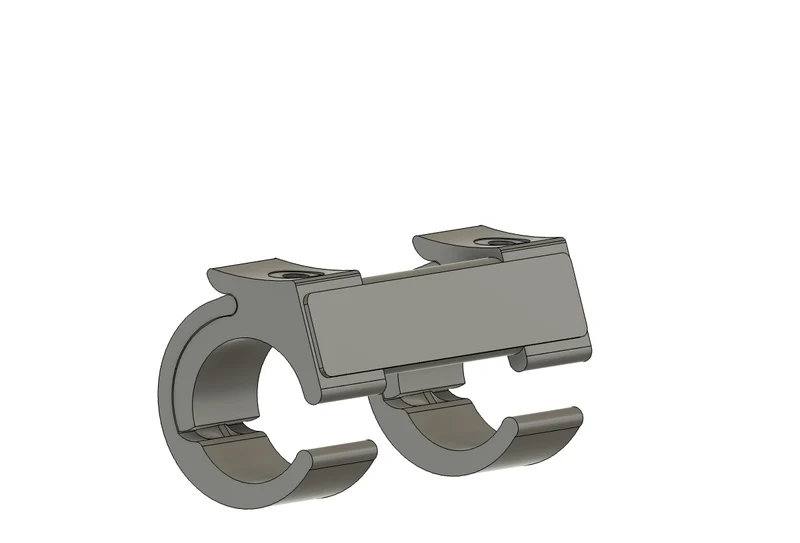

Имеется передняя и задняя застежки, между которыми имеется соединительная деталь. Соединительная деталь не обязательна, но мне нравится, что она удерживает застежку в правильном положении. Крепления для бутылок с водой обычно требуют небольшого крутящего момента, поэтому застежку легко сдвинуть при снятии насоса.

Протестировано в PETG. Использовано 50% заполнение с 4 периметрами, чтобы обеспечить упругий механизм защелкивания. вероятно, можно было бы обойтись меньшим заполнением, но это короткий шрифт, да ладно.

У соединительной части есть ориентация. Слегка изогнутая поверхность сзади будет соприкасаться с поверхностью насоса.

Напечатайте застежки буквой «U» соединительного гнезда вверх, чтобы свести к минимуму перемычки. Распечатайте рычажок плоской поверхностью вниз. См. вложение Gcode для справки.

Ваше здоровье.
