Велосипедное крепление Snap Lock для iPhone 6...

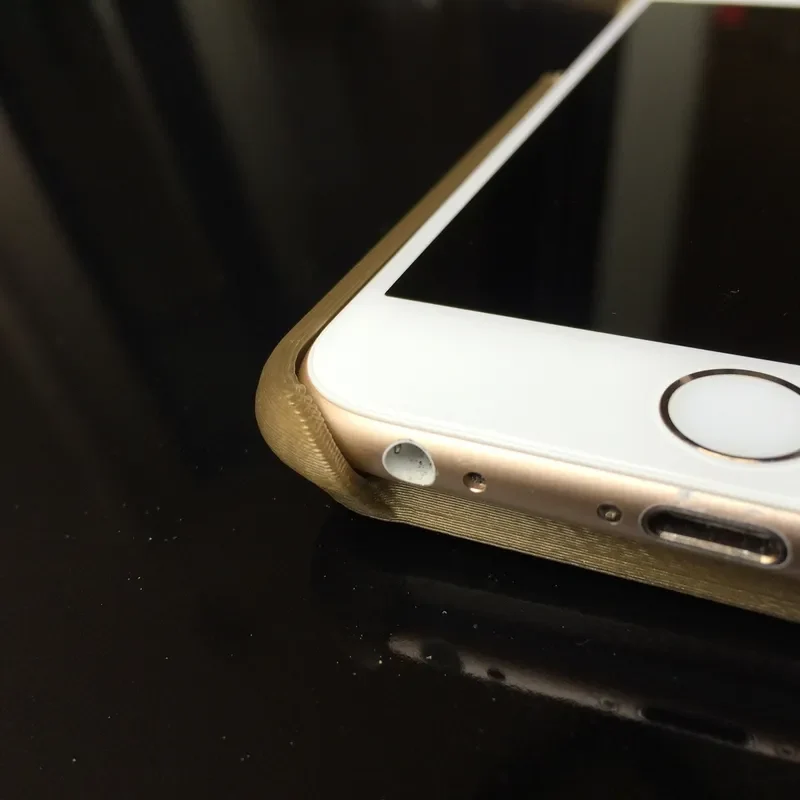

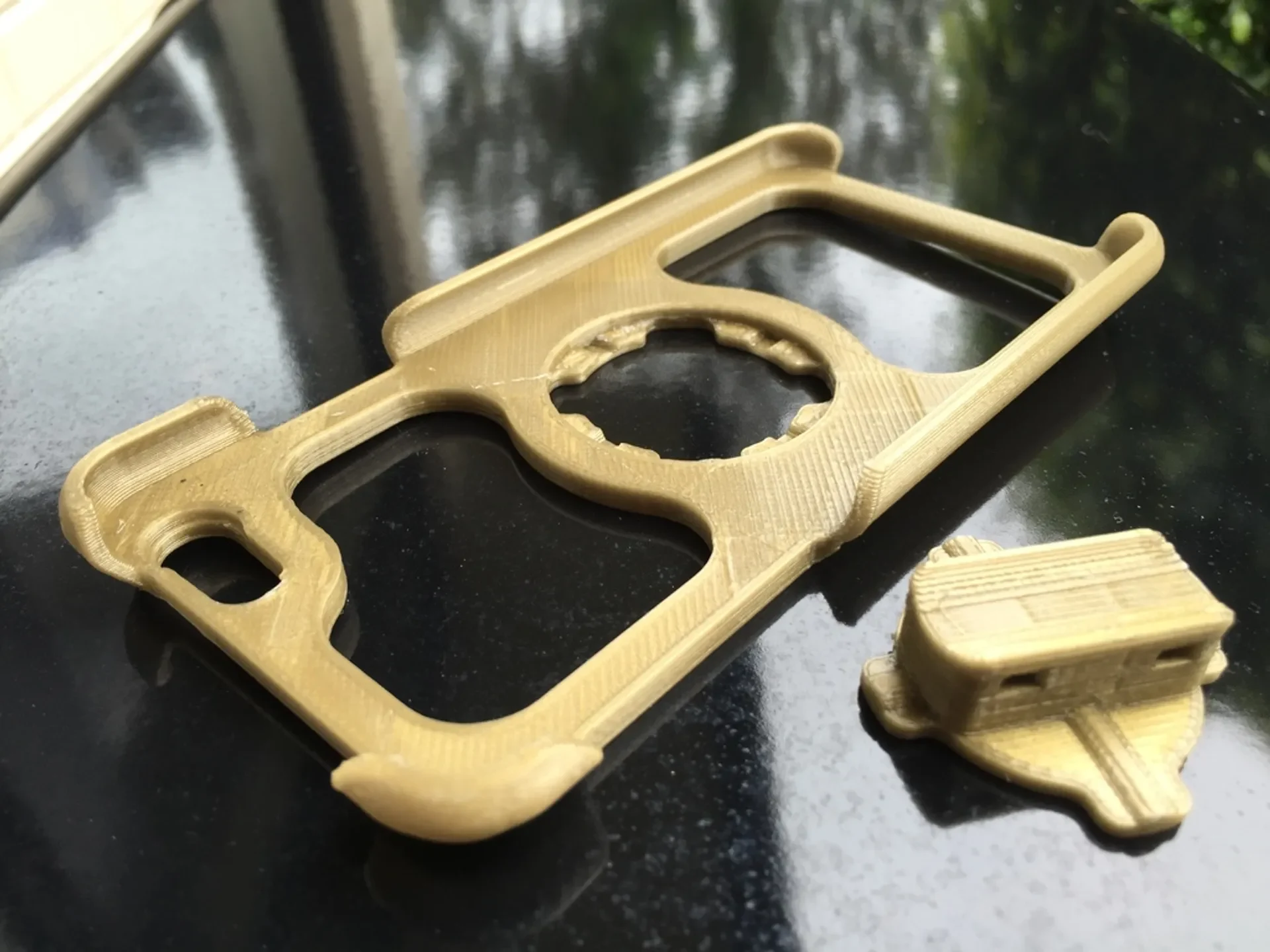

Это велосипедное крепление для iPhone 6, состоящее из двух частей. Одна часть крепится к ручке с помощью кабельных стяжек. Второй чехол для телефона. Две детали позволяют надежно закрепить телефон с помощью простого защелкивающегося замка на 1/8 оборота. Удалить его так же просто.
Я распечатал это из PLA, и первые несколько нажатий были немного жесткими, но после этого он издает обнадеживающий щелчок и держит телефон красиво и надежно.

В качестве вкладыша под крепление я использовал полоску резины от старой камеры, чтобы крепление не скользило по рулю. Видео установки можно посмотреть здесь: https://www.youtube.com/watch?v=kGJIT41Z6Ys.

Настройки печати

Бренд принтера:

РепРэп

Принтер:

Производная Прусы Менделя

Плоты:

Нет

Поддерживает:

Нет

Разрешение:

0,2 (первый слой 0,3)

Заполнение:

30%

Примечания:

Модель имеет вставку для первого слоя, чтобы предотвратить образование выпуклостей на нижнем слое, когда он установлен немного низко для хорошей адгезии. Это основано на высоте первого слоя 0,3 мм, но ее легко изменить в OpenSCAD, если вы используете другие настройки.

Стенки корпуса имеют толщину ровно 2 мм, что позволяет выполнить 4 прохода сопла диаметром 0,5 мм.

Как я это разработал

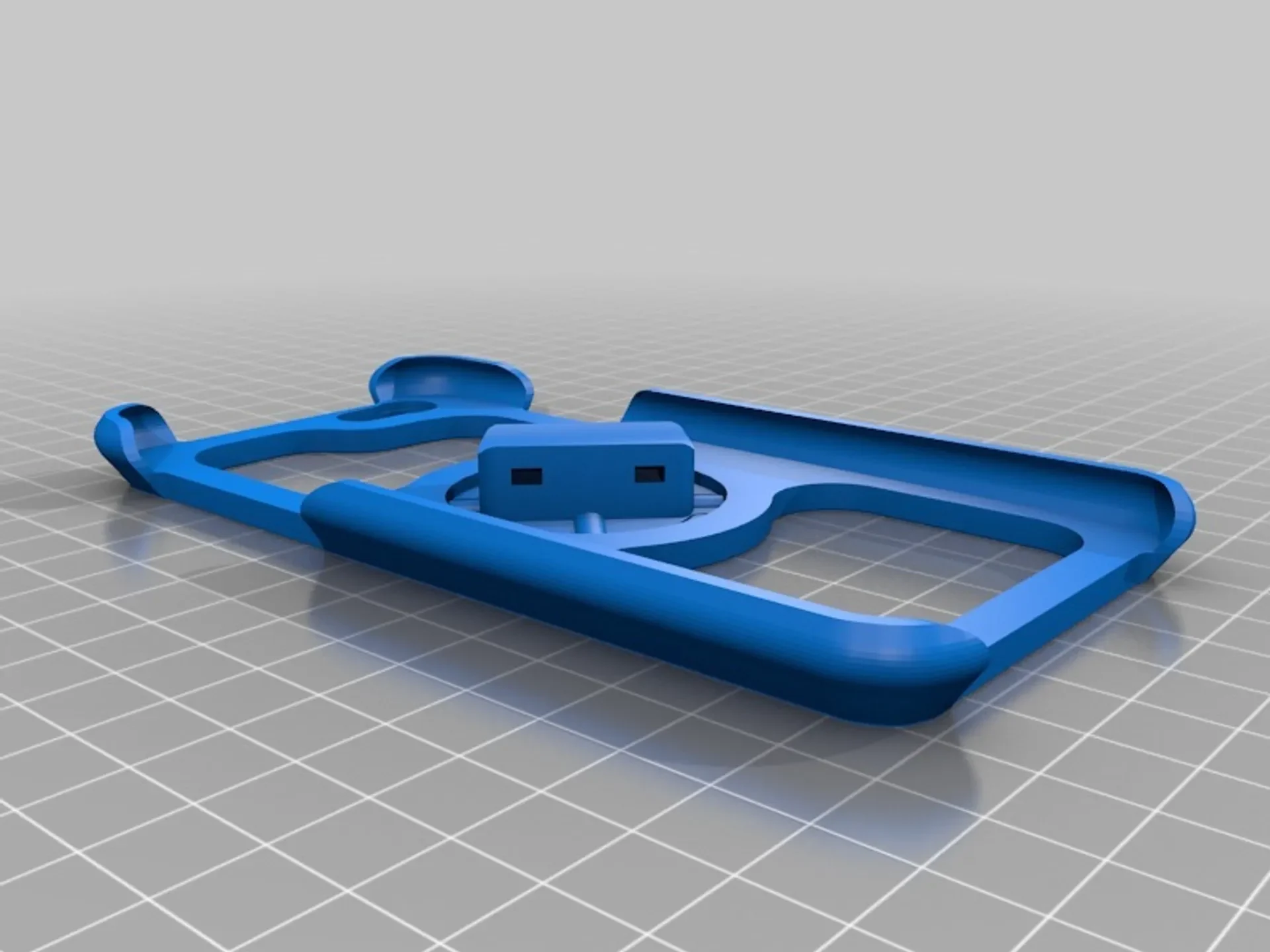

Он был разработан в OpenSCAD с хорошим использованием функций Минковского, проекции, корпуса и смещения.

Категория: Мобильный телефон
