Держатель гоночного номера велосипеда (крепление с уплотн...

Эта визитница с номером велосипедной гонки возникла как идея дизайна друга из команды Tracy ATX (@teamtracyatx). Он разрешил мне поделиться здесь своей версией своего проекта. Он предоставил черновой вариант концепции, и я немного повеселился, превратив его в параметрическую модель, которую можно быстро редактировать для конкретного радиуса стойки, угла стойки, размера отверстия, положения отверстий, расстояния между отверстиями, толщины карты, длины и т. д. Наклонив ее под углом под углом подседельного штыря, можно также печатать торцом, что значительно повышает прочность выступа. Каплевидные формы на сквозных отверстиях при печати должны быть направлены вверх, чтобы отверстия хорошо печатались без поддержки. Эта конструкция предназначена для быстрого перемещения с одного велосипеда на другой, поскольку она просто удерживается на месте одним или двумя уплотнительными кольцами. Трение уплотнительного кольца на штыре сохранит свое положение во время использования.

Я следовал его рекомендациям относительно размера и расстояния между отверстиями, потому что у меня не было под рукой карточки с номером гонки, которую можно было бы измерить. Я понимаю, что автомобильные кнопки (подходящего размера) идеально подходят для фиксации карты на месте.

Мы оба выполнили несколько успешных отпечатков из PETG, а также из твердого ТПУ, и их команда применяет их.

Не стесняйтесь запрашивать любые диаметры столбов, которые я пропустил. Это так же просто, как изменить параметр в САПР и повторно экспортировать его, так что не бойтесь спрашивать. Кроме того, если смещение или размеры отверстий нуждаются в корректировке, дайте мне знать, и я постараюсь помочь.

** Добавлена ​​конструкция с одним отверстием на случай, если 2 монтажных отверстия не нужны.

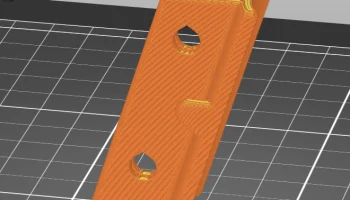

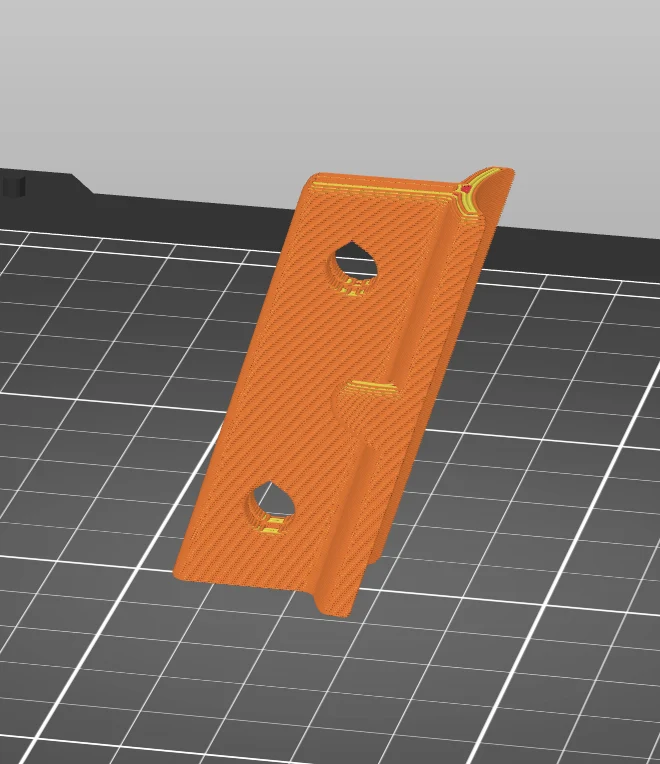

*Печать на одном конце так, чтобы отверстия были направлены вверх (как показано на изображении слайсера).

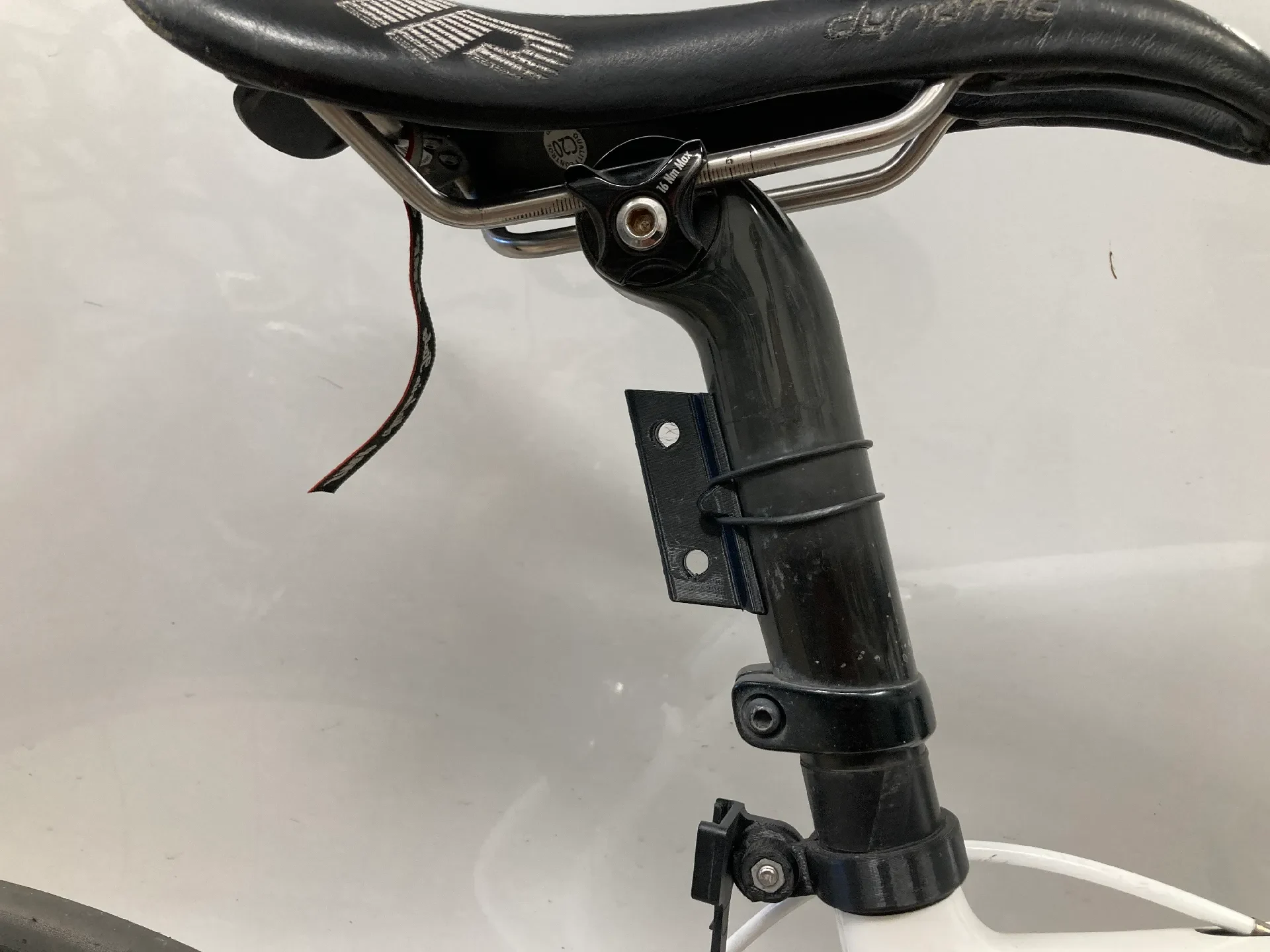

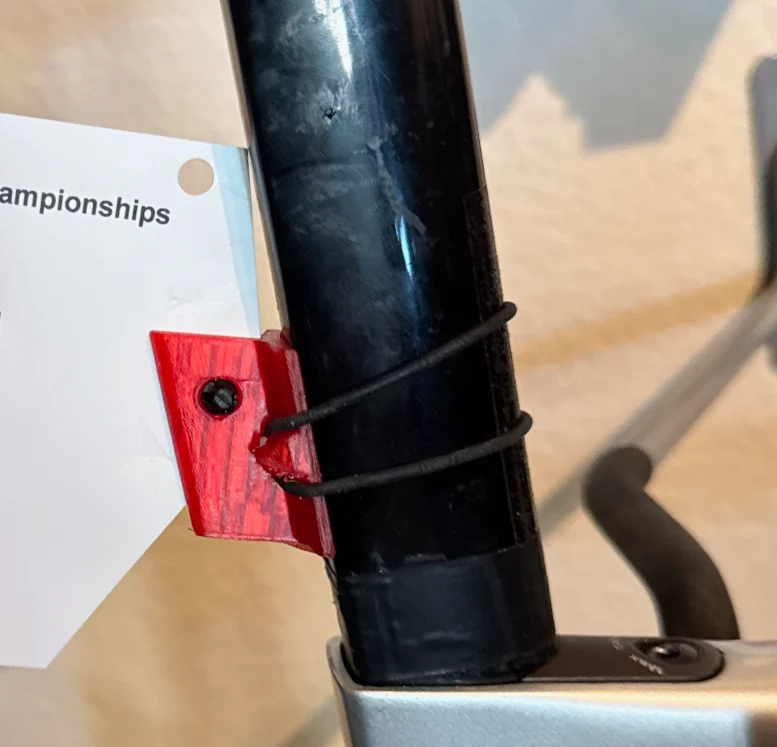

-При использовании он устанавливается наоборот, остриями вниз, как показано на фотографиях-
