Держатель рулевой трубки для горного велосипеда MTB Galax...

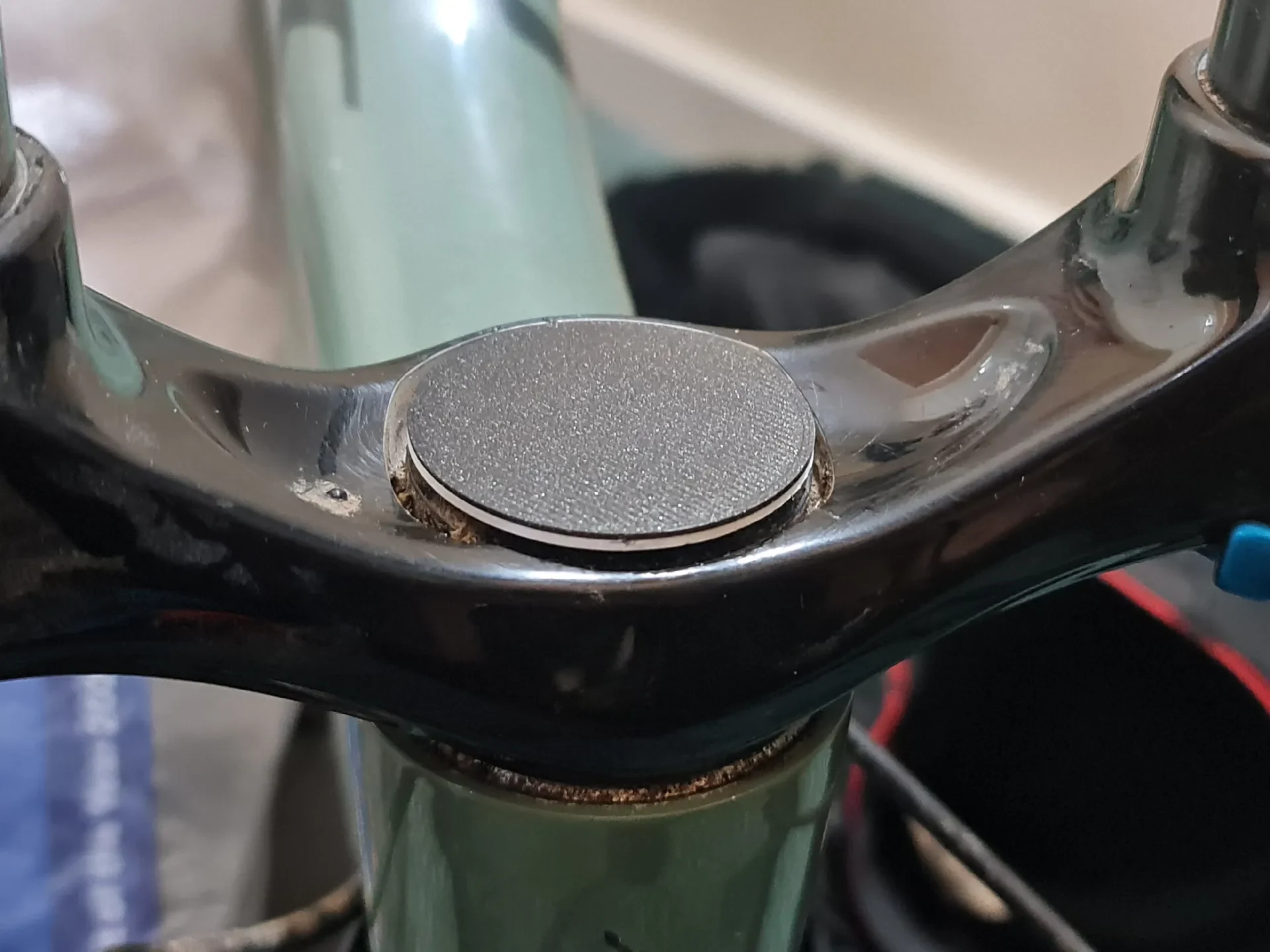

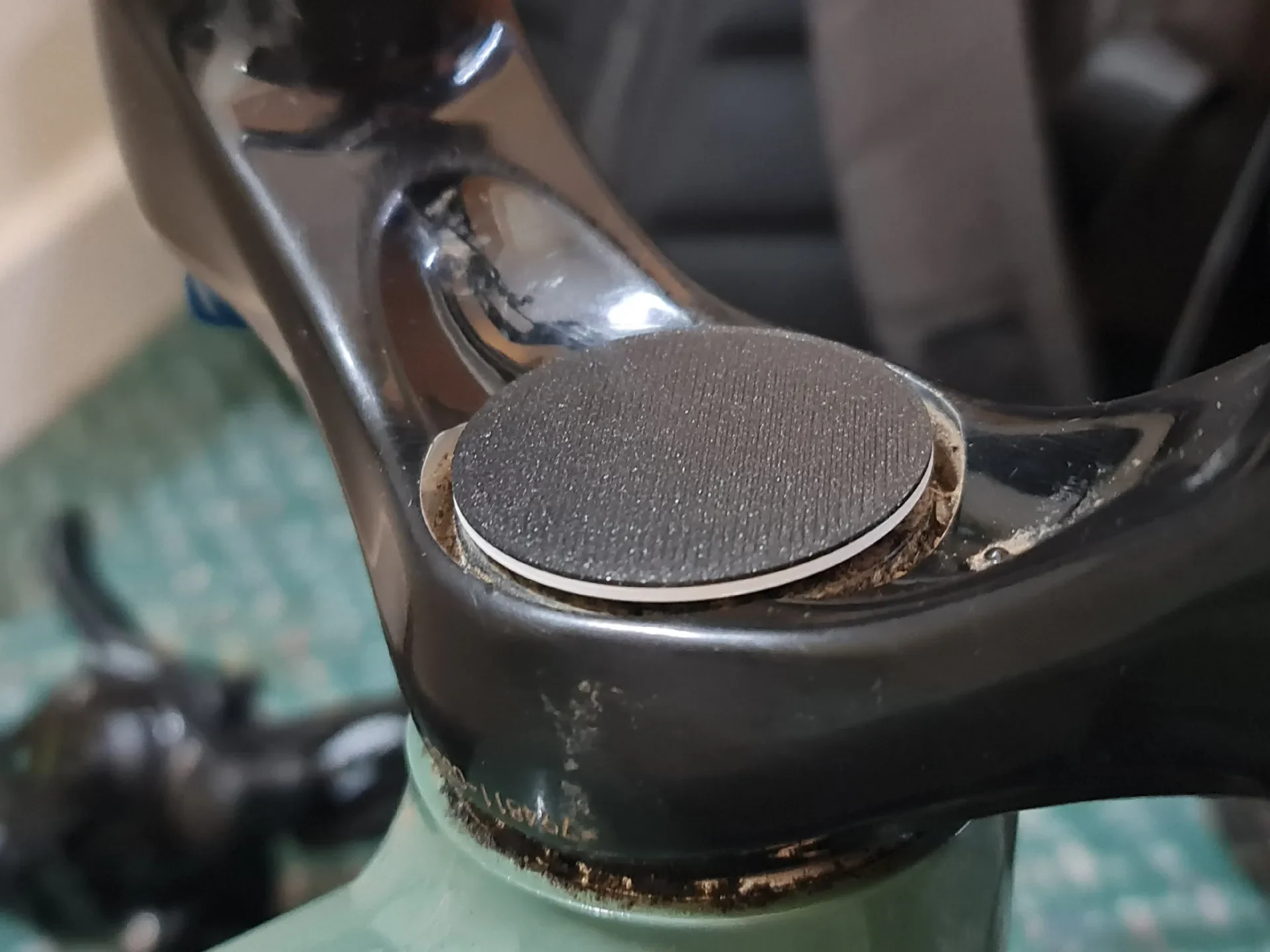

Это держатель для Samsung Galaxy SmartTag2, который можно разместить в рулевой трубке стандартной велосипедной вилки. Разработан для моей вилки Fox 34, максимальный внутренний диаметр которой по краю составляет 34 мм с внутренним сужением.

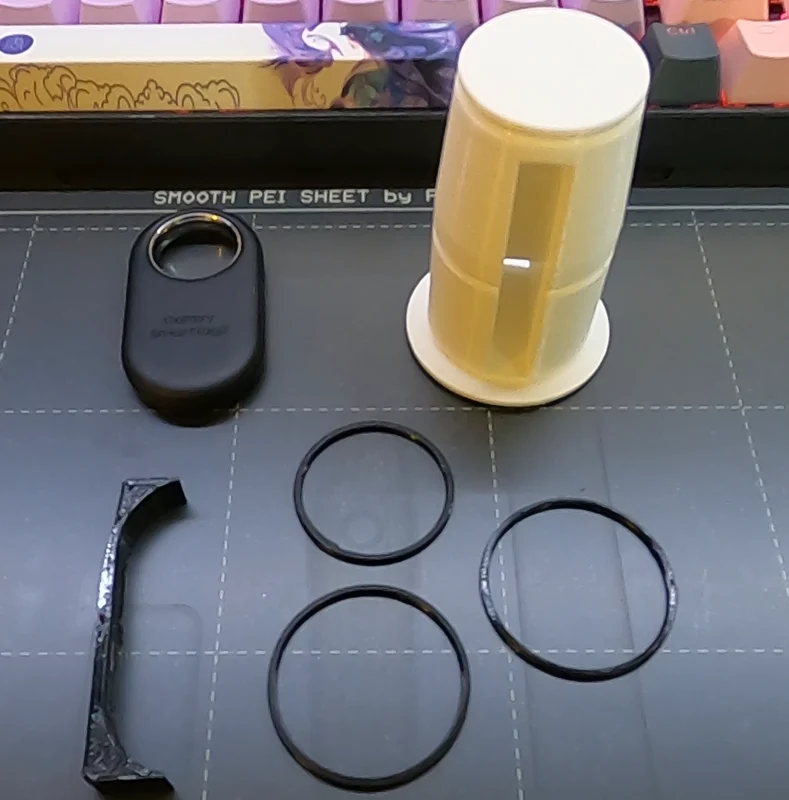

«Дверца» удерживает SmartTag2 на месте внутри держателя, предотвращая его дребезжание внутри, позволяя SmartTag2 свободно прилегать и его можно легко снять с отпечатка.
Он оснащен тремя уплотнительными кольцами с возможностью печати, которые позволяют ему оставаться внутри, сохраняя при этом какое-то приличное уплотнение внутри, поскольку трубка гладкая.

(Разработано с) Вилка: FOX 2021 RHYTHM 34 FLOAT 29 140
Внутренний диаметр вилки: 34 мм

Сейчас существует две версии этой модели: одна под названием «Съемная версия» (v1), а другая «Постоянная версия» (v2). Это очень важно, поскольку они немного различаются: v1 предназначен для установки в трубку с возможностью снятия, ��ак показано на видео ниже.

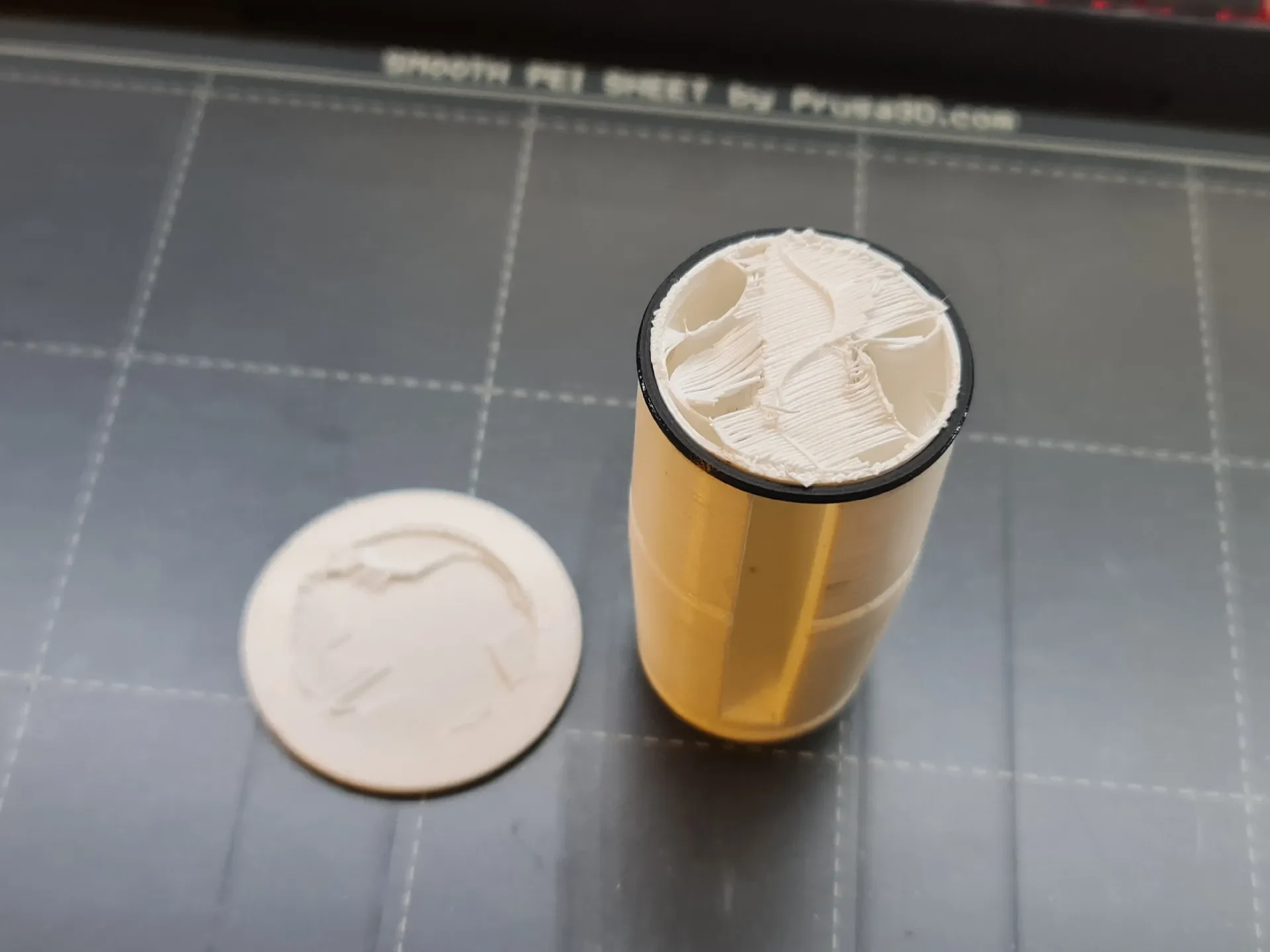

У v2 уплотнительные кольца большего размера, поэтому они очень плотно прилегают внутри рулевой трубы, что означает, что их приходится выталкивать с другой стороны (верхней) вилки. Как видно на одном из изображений, верхняя часть v2 отломилась, и ее (почти) невозможно было снять при тестировании.
Редактирование версии 2: больше нет верхней «губы», поэтому ее практически невозможно удалить, не вытолкнув ее с другой стороны.

На видео показано, как собрать съемную модель v1, вставить ее и снять с рулевой трубы (в то время я использовал прототип, но окончательный вариант не слишком сильно отличается)

Внимание: со съемной моделью v1 будьте осторожны, вынимая ее, чтобы случайно не сломать верхнюю часть.

Примечание: каждый файл должен содержать все детали, необходимые для печати, не смешивайте детали разных версий, так как размеры и допуски различаются.

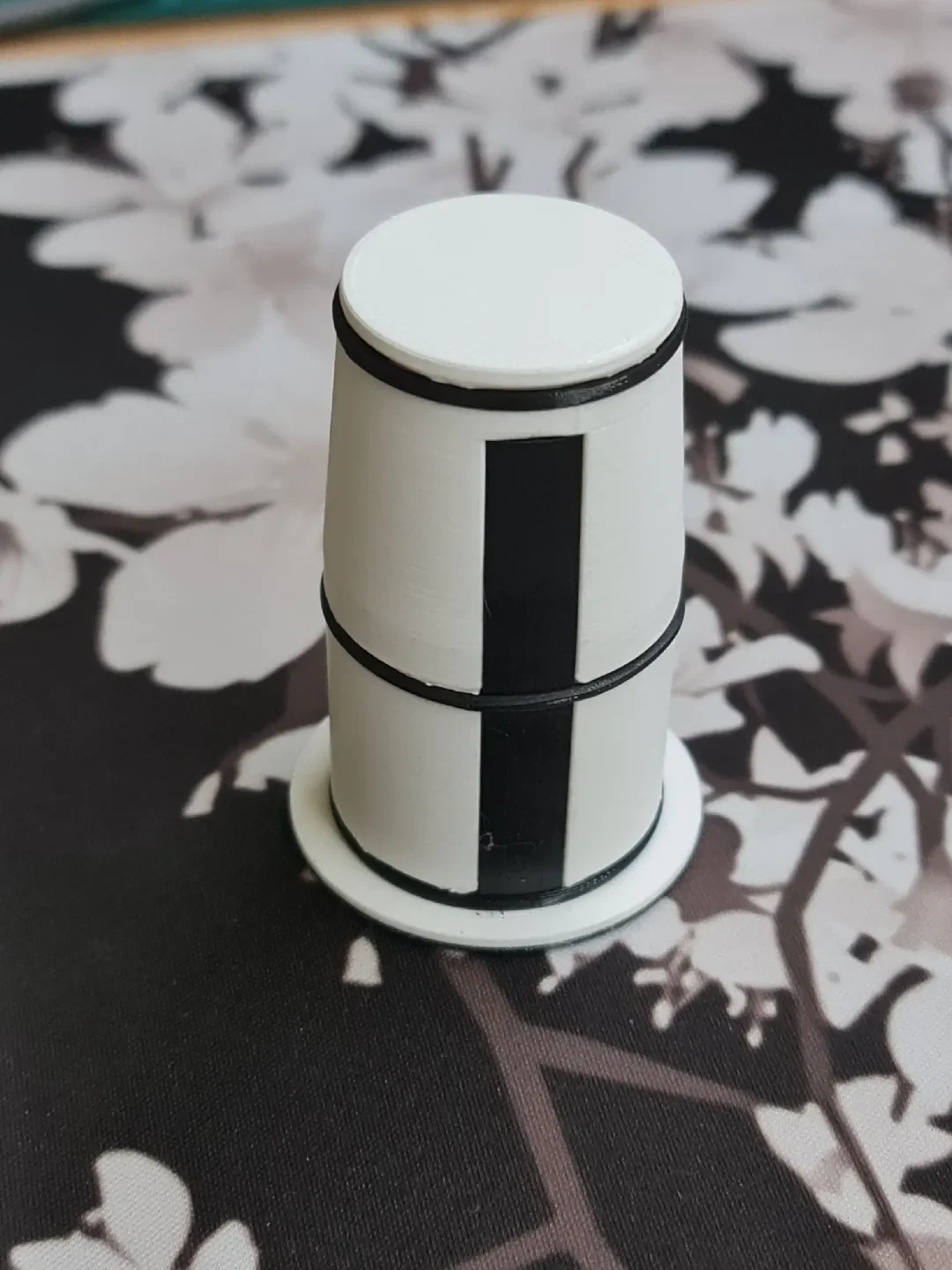

— Распечатайте в ориентации, как показано на первом рисунке.
— Рекомендуется распечатать MainBody черным цветом или цветом, соответствующим цвету вашей вилки.

Настройки печати съемной версии v1:

v1 Основной корпус:

Материал: ПЛА
Высота слоя: 0,15-0,2 мм
Заполнение: 15-30% гироида
Поддерживает: рекомендуется
Брим: Не нужен

v1 Дверь:

Материал: ТПУ (около 92А)
Высота слоя: 0,15 мм
Заполнение: 50% гироид
Поддерживает: Включено/Везде
Брим: Не нужен

v1 Уплотнительные кольца:

Материал: ТПУ (около 92А)
Высота слоя: 0,15 мм
Заполнение: не имеет значения, поскольку в любом случае они будут сплошными.
Поддерживает: НЕ РЕКОМЕНДУЕТСЯ
Край: НЕ РЕКОМЕНДУЕТСЯ

Настройки печати постоянной версии v2:

v2 Основной корпус:

Материал: ПЛА
Высота слоя: 0,15-0,2 мм
Заполнение: 20-50% гироида
Поддерживает: рекомендуется
Брим: Не нужен

v2 Дверь:

Материал: ТПУ (около 92А)
Высота слоя: 0,15 мм
Заполнение: 50% гироид
Поддерживает: Включено/Везде
Брим: Не нужен

v2 Уплотнительные кольца:

Материал: ТПУ (около 92А)
Высота слоя: 0,15 мм
Заполнение: не имеет значения, поскольку в любом случае они будут сплошными.
Поддерживает: НЕ РЕКОМЕНДУЕТСЯ
Край: НЕ РЕКОМЕНДУЕТСЯ

Если у вас есть вопросы или пожелания по этой модели, пишите в комментариях!
Любая обратная связь высоко ценится.
Наслаждаться :)
