Крепление заднего фонаря для электронного велосипеда PDW ...

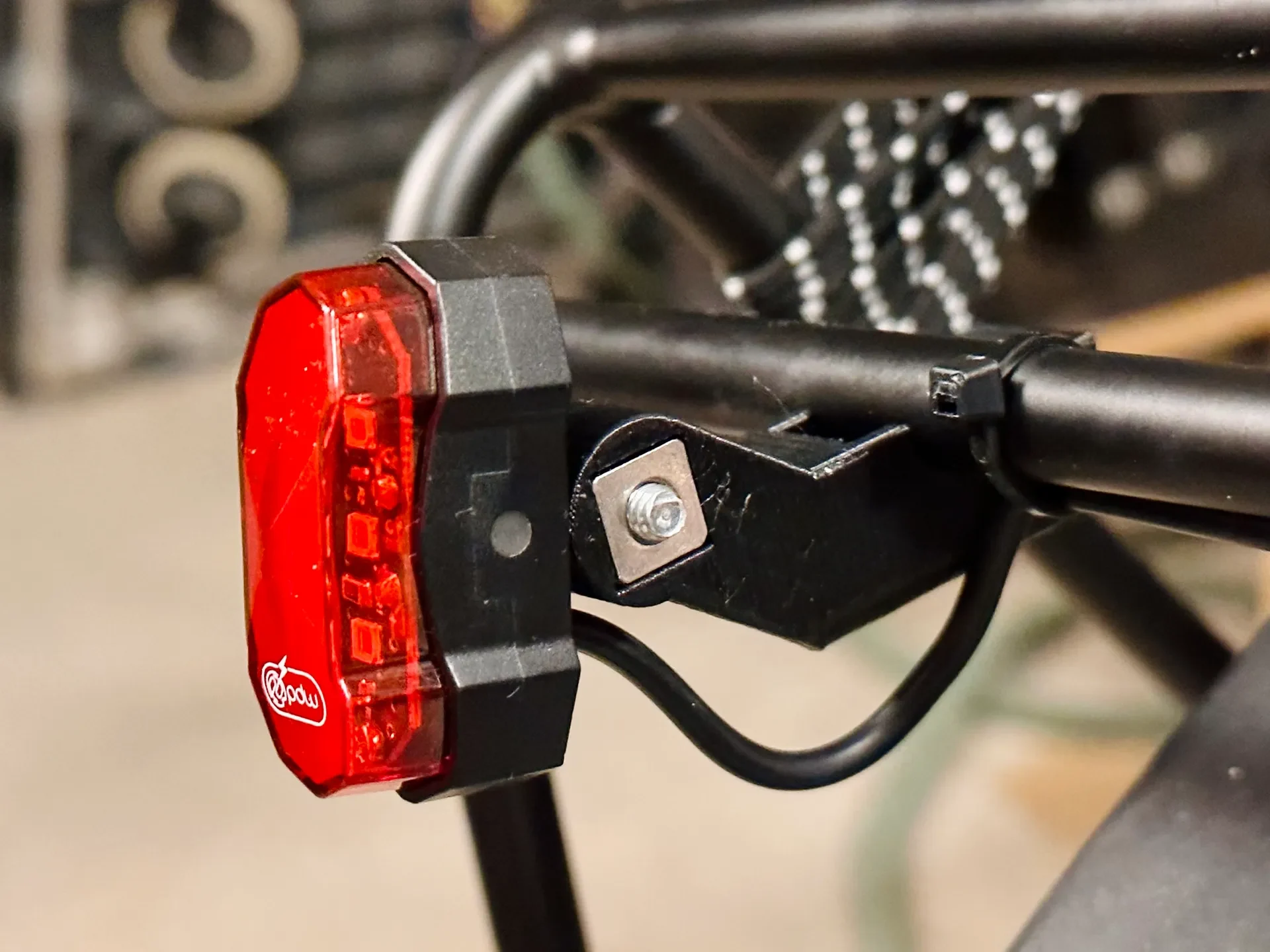

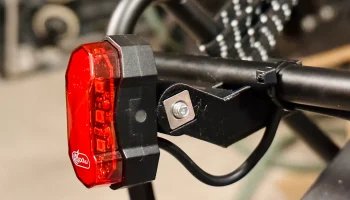

Эта деталь позволяет прикрепить фонарь для электронного велосипеда Kepler от Pacific Design Works к монтажному выступу на задней стойке Surly.

В комплект поставки светильника входит универсальный монтажный зажим для трубок разного диаметра, но из-за расположения этого выступа на стойке зажим невозможно установить точно по центру, и он выглядит нестандартно.

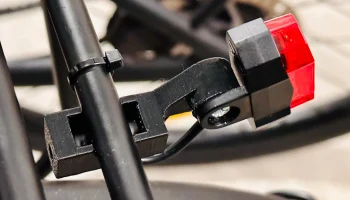

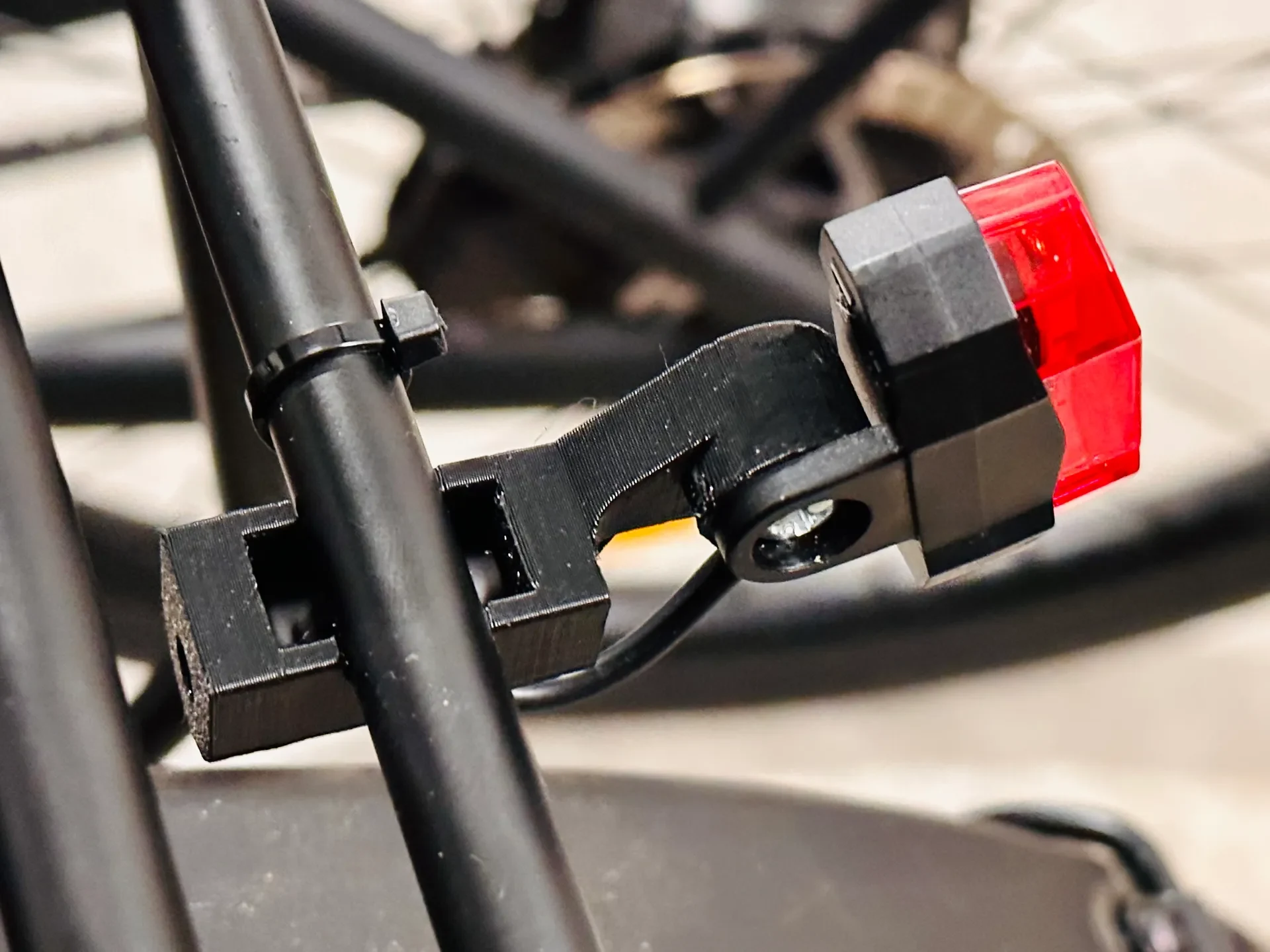

Эта деталь позволит расположить светильник точно по центру стойки.

Вам дополнительно понадобятся следующие детали:

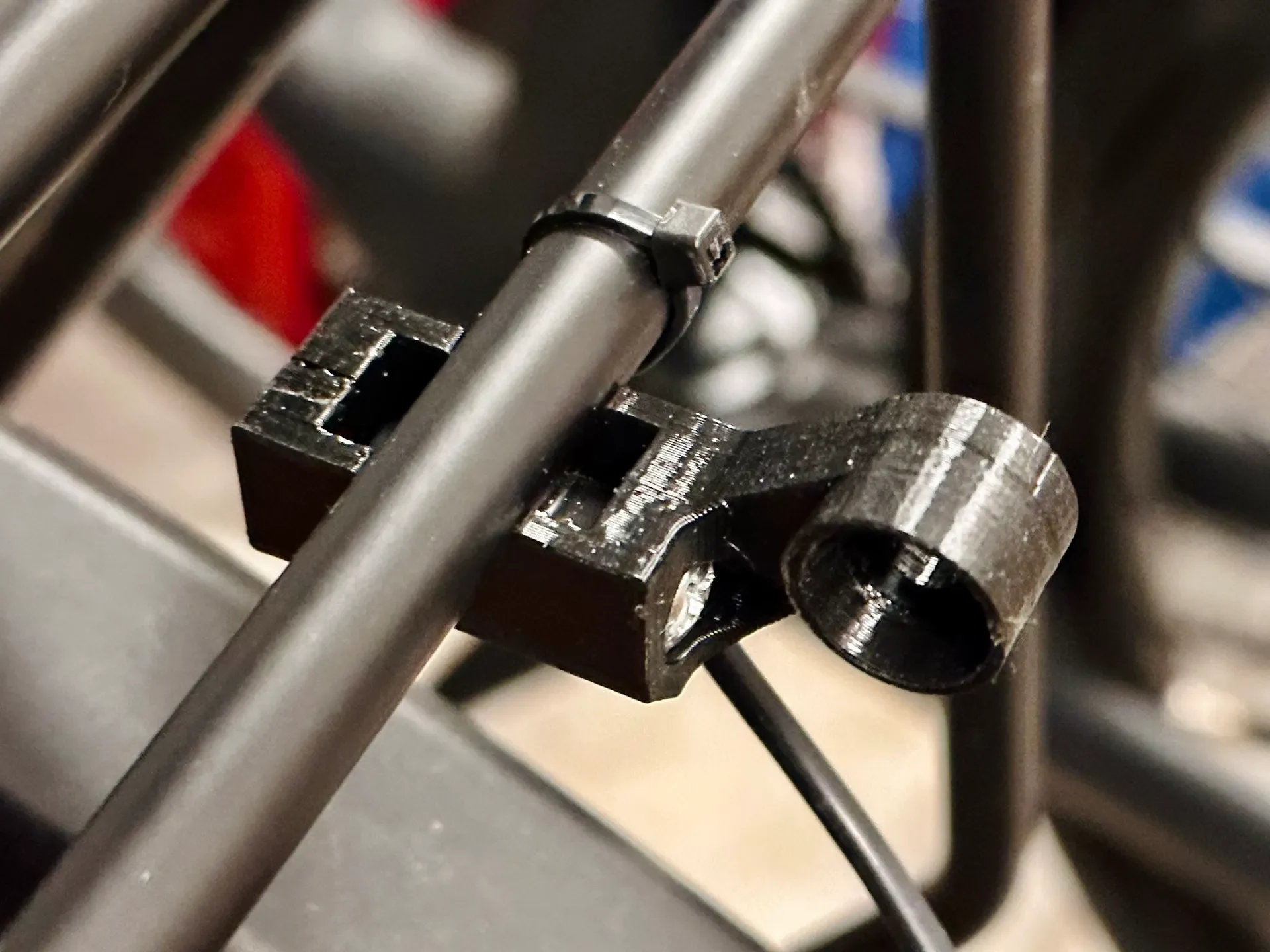

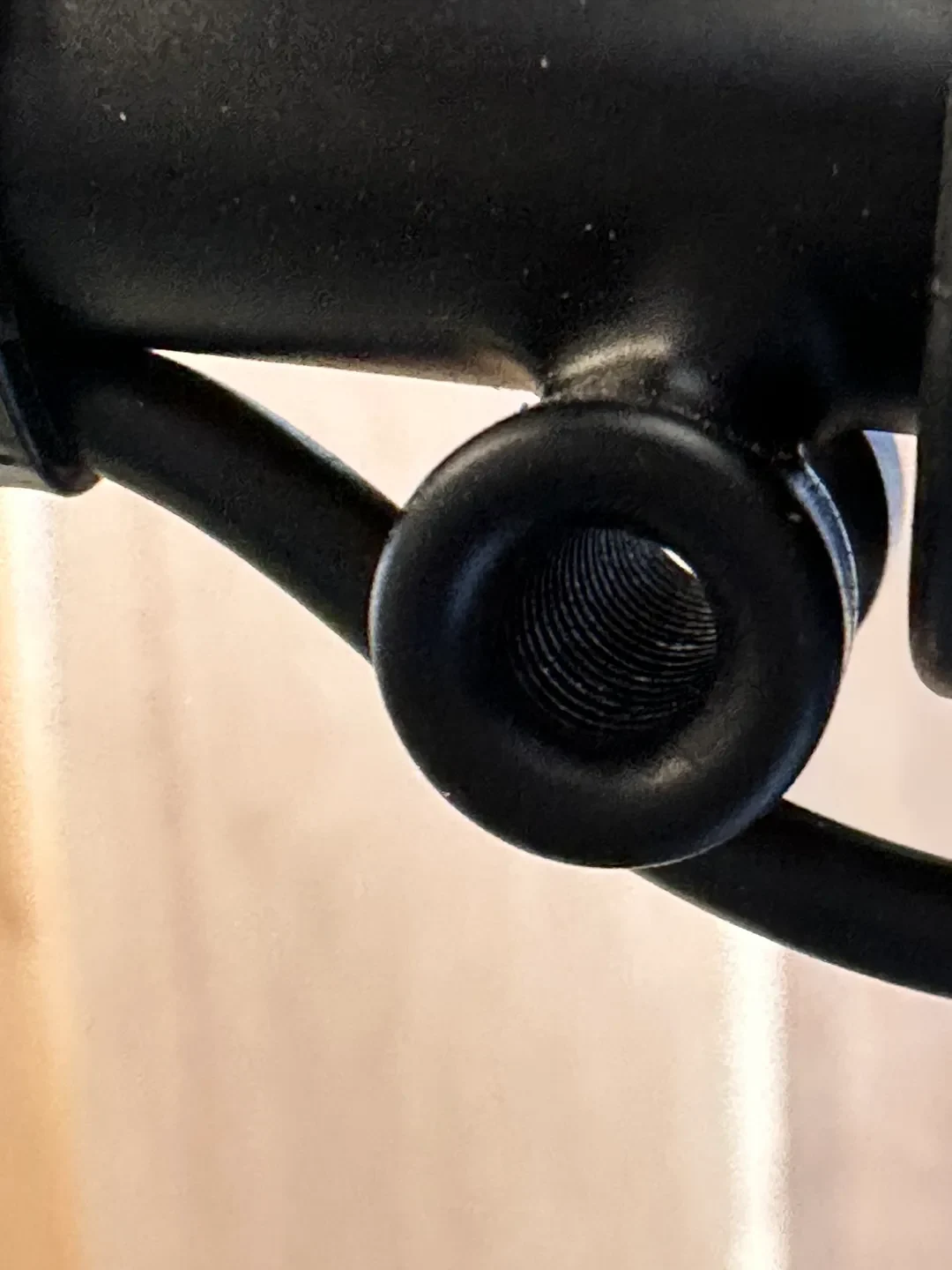

Винт №10 с полукруглой головкой для крепления детали к монтажному выступу на стойке. Большинство длин подходят для прикрепления одного конца детали к бобышке. Если вы используете винт длиной 1 ¼ дюйма, он выходит с другой стороны детали, и вы можете дополнительно добавить гайку № 10.

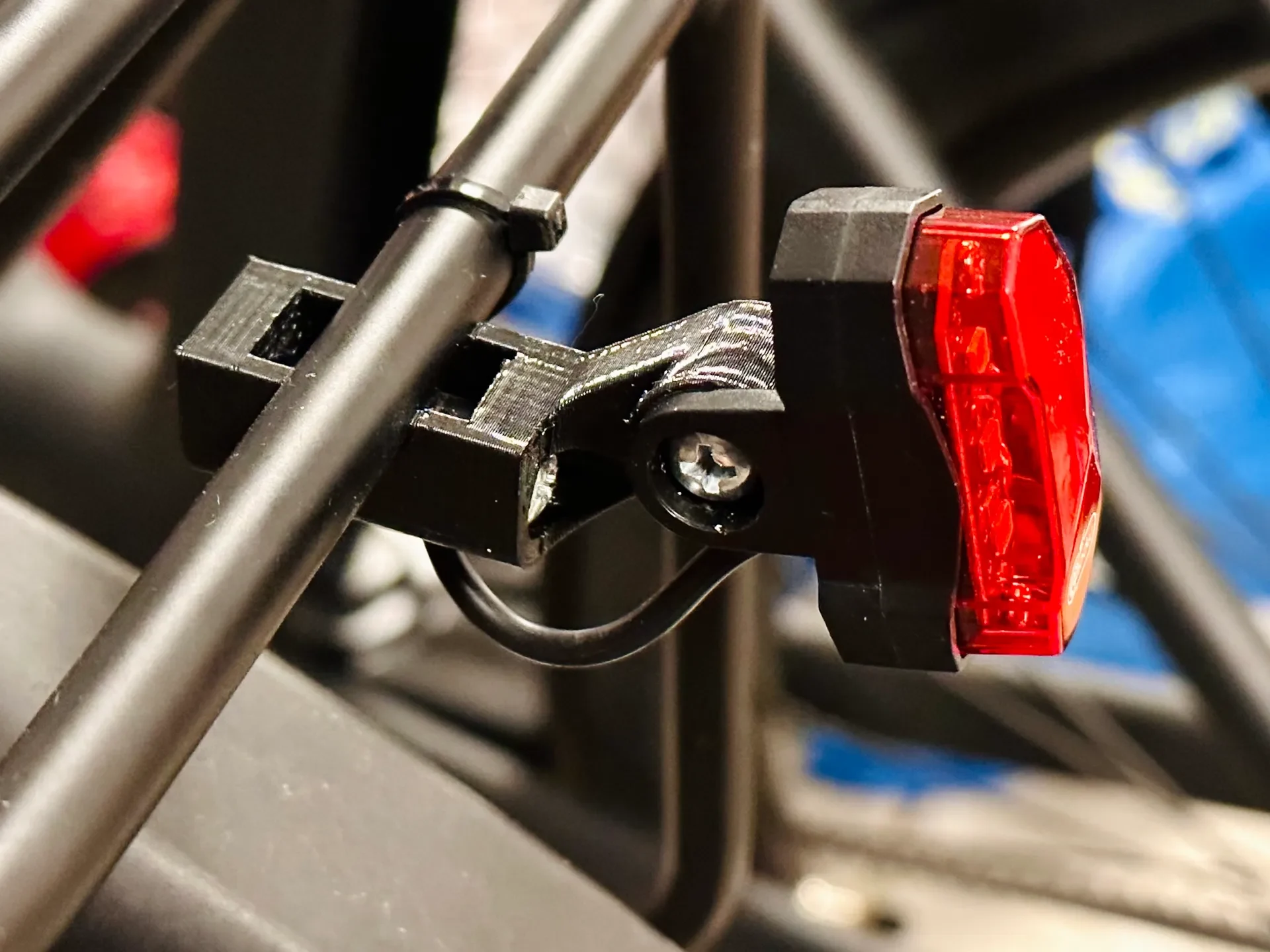

Винт №8 с полукруглой головкой и квадратная гайка для крепления фонаря к детали. Некоторые варианты: https://www.mcmaster.com/94785a009/ или https://www.mcmaster.com/94855A216/. Гайка должна иметь толщину 1/8 дюйма и длину стороны 11/32 дюйма.

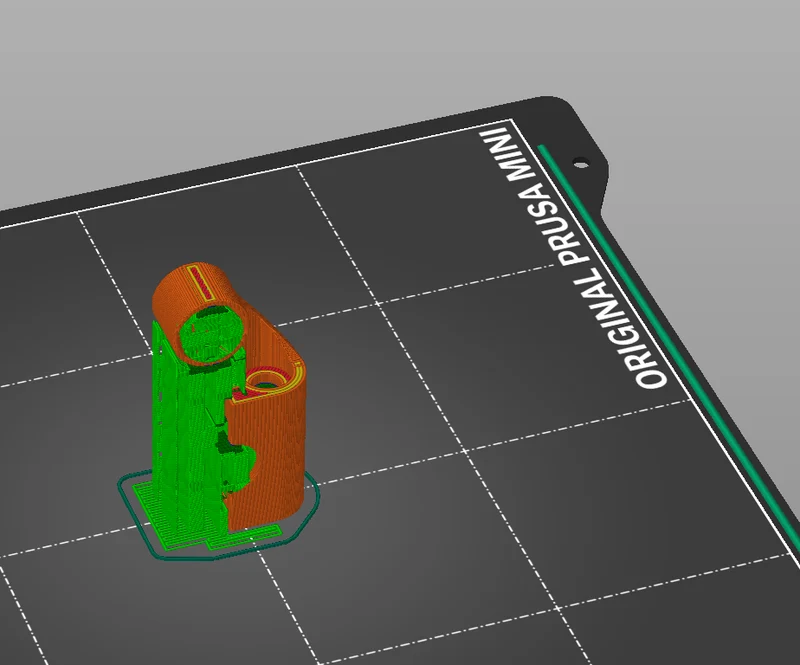

Рекомендуемая ориентация печати (с подставками) показана на скриншоте.

Смоделировано в Fusion 360. Вы можете просмотреть и скачать модель.
