Крепление Sofirn SP36 Pro - велосипед - 1/4-20 - GoPro...

Это крепление для популярного фонаря на 8000 люмен от Sofirn — SP36 Pro. Он состоит из внутренней прокладки, которая соединяется с двумя выемками в ручке, и внешней оболочки, для крепления которой используется винт 4 x 35 мм. Прокладка должна быть из ТПУ. Оболочка должна быть из прочного на излом материала, обладающего умеренной термостойкостью и прочностью. Идеальным вариантом должен быть полиэтилентерефталат. Оболочка должна быть напечатана со 100% концентрическим заполнением или установлена ​​так, чтобы у вас было 6 слоев стенок, чтобы обеспечить надежное крепление. Внутренняя втулка (прокладка) имеет 6 соединений «ласточкин хвост», которые соединяются с втулкой, и я рекомендую распечатать всю сборку за один отпечаток (AMS или XL/многоголовка), используя PLA в качестве вспомогательного материала для относительно легкого удаления. PLA может немного прилипать в местах соприкосновения с ТПУ, но его легко отрезать. PLA позволит (относительно) легко отделить гильзу раскладушки — просто потяните, чтобы отклонить оболочку и захватить единственный слой поддержки между бобышками винта.

Это крепление рассчитано на винт ¼"-20 у основания. Я не смещал резьбу, поэтому, если вы печатаете как есть, вам, вероятно, захочется нарезать резьбу метчиком. Это все равно не идеально, поскольку смоделированная в PETg резьба может выдержать, а может и не выдержать интенсивное использование, например езду на горном велосипеде. Я включил модель Fusion3D, которая представляет собой полную катастрофу моделирования. Если вы хотите изменить крепление, используйте Sketch 11. Диаметр бобышки и расположение резьбового крепления. Выдавливание 22 в истории модели — это сама бобышка, а следующее за ней скругление и (резьбовое) отверстие предназначены для крепления. Предупреждение: перед работой с резьбой бобышки отключите прокладки, иначе корпуса, скорее всего, сольются (я говорил вам, что модель сгорела в мусорном баке). прорежьте прокладку и добавьте отверстие для Т-образной гайки (лучший вариант для грубой эксплуатации).

На рисунках 3, 4 и 5 показаны бобышка/отверстие, шестигранная выемка и выемка для головки винта диаметром 4 мм. Он должен подходить как к винту с цилиндрической головкой, так и к винту с головкой под торцевой ключ. Для полной посадки гайки может потребоваться немного тепла. Изначально я намеревался использовать винт № 8x1,5 дюйма, но имеющиеся у меня гайки больше стандартных, указанных в моей таблице гаек, и не подходят, но 4 мм почти идеально. Чтобы учесть это, вы можете сделать бобышку больше или даже использовать #6x1,5 дюйма и, возможно, заставить ее работать так, как моделируется (возможно, потребуется немного тепла, чтобы установить гайку #6).

Опять же, это не элегантная и не параметрическая модель, поэтому изменение ее для другой модели фонарика, вероятно, будет разочарованием.

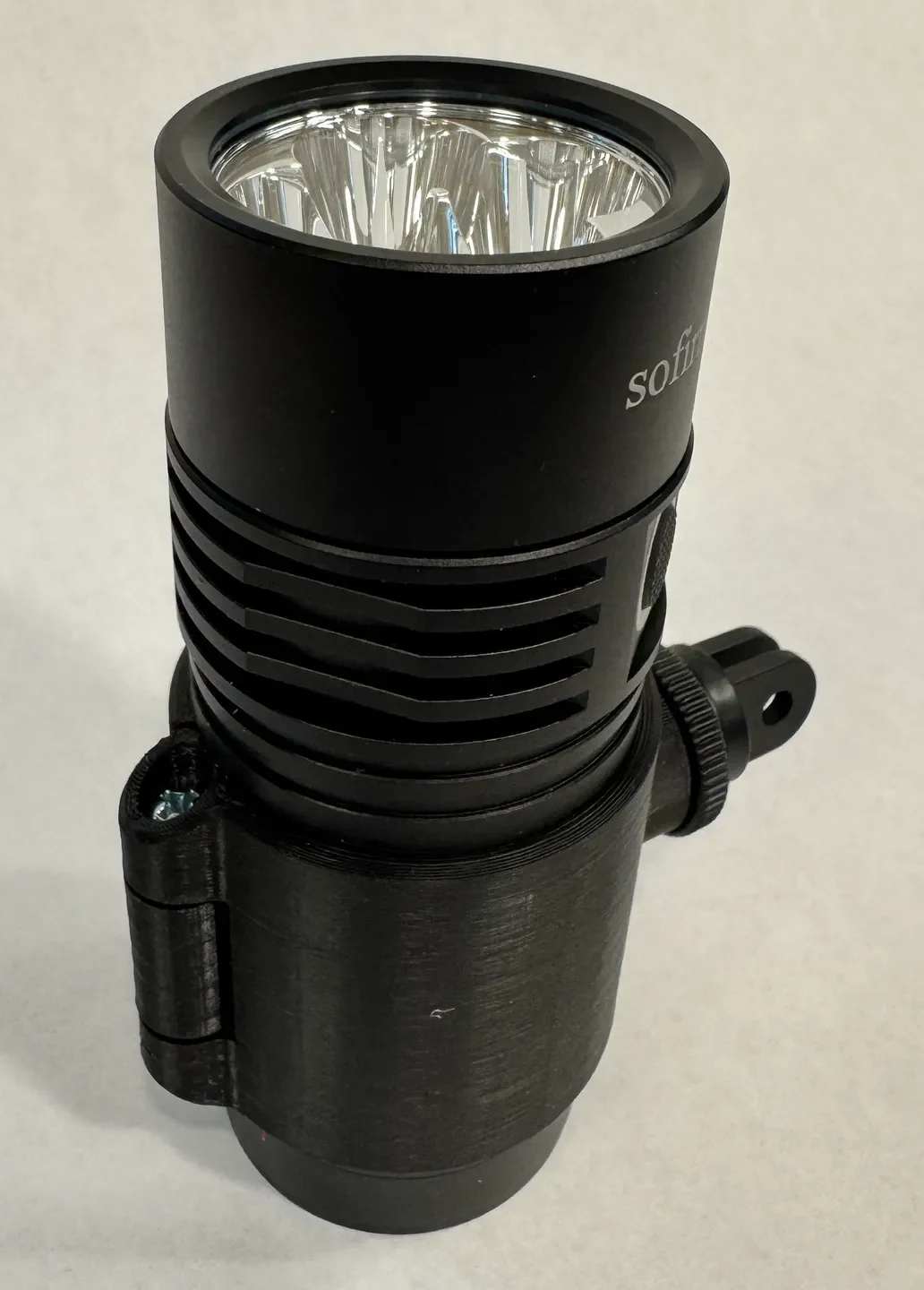

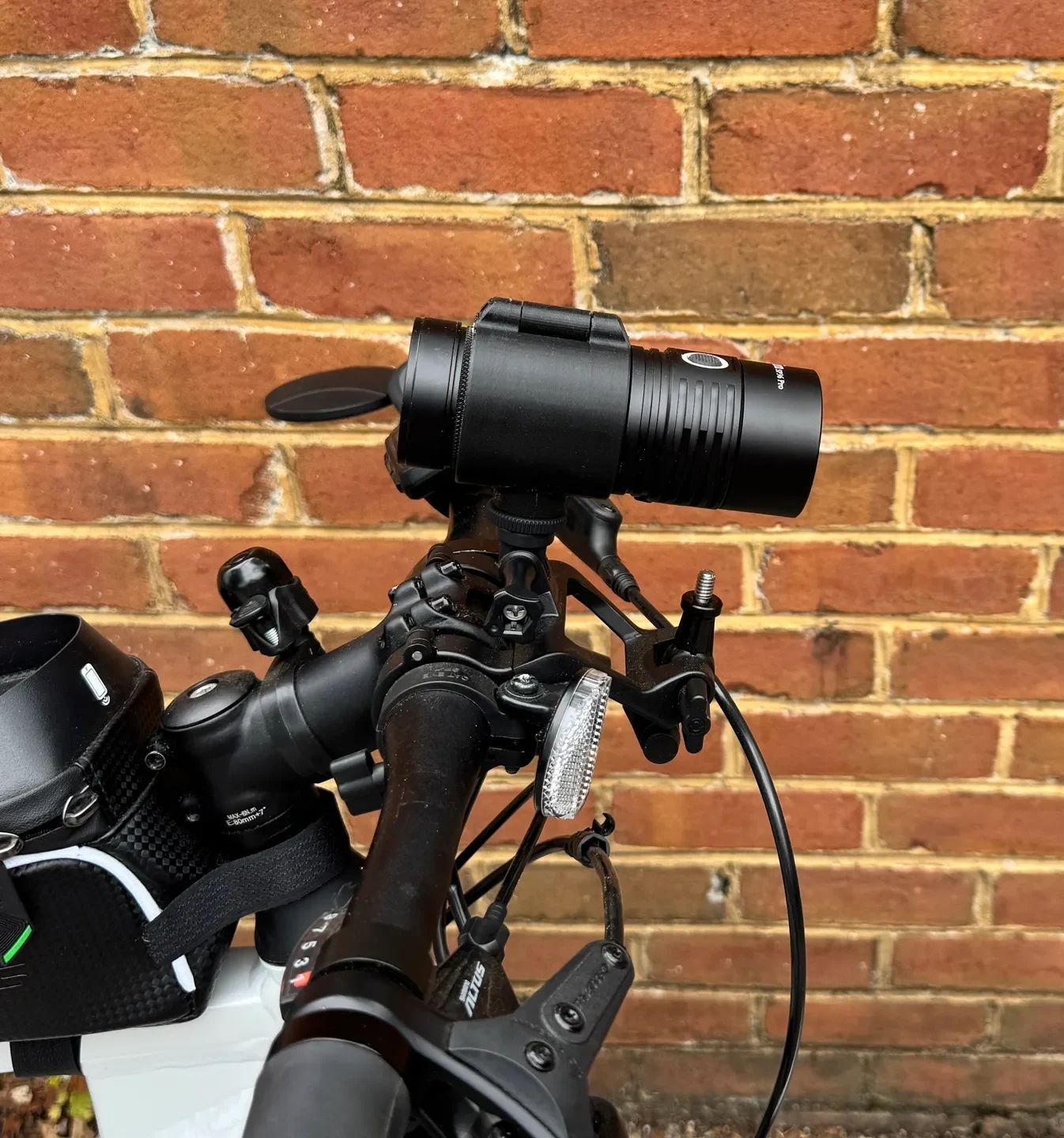

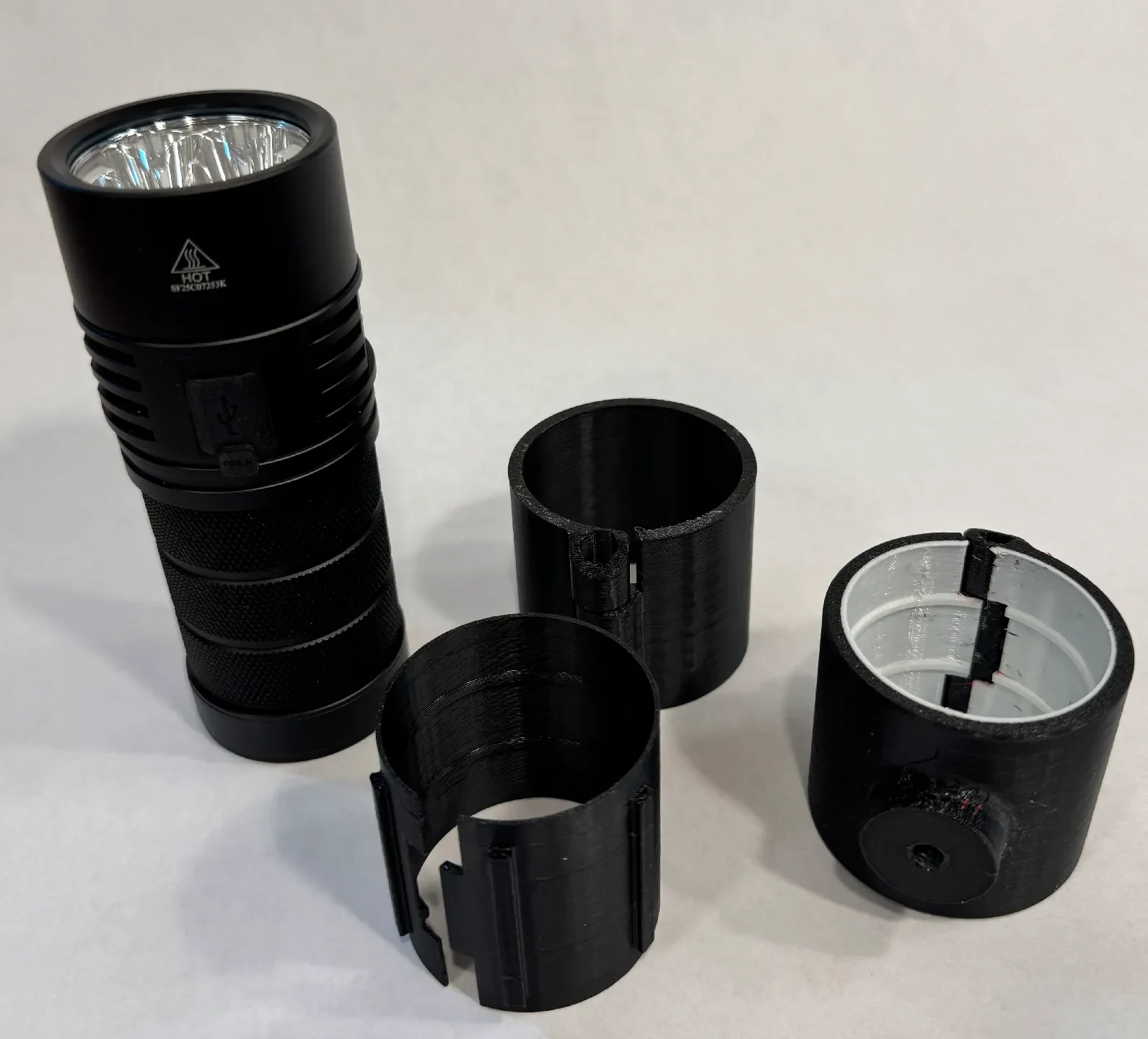

Интерфейс крепления на фотографиях представляет собой (обычное) крепление GoPro ¼"-20 to GoPro, подходящее к креплению на моем велосипеде. На третьей фотографии показан пробный отпечаток прокладки (из ПЭТГ) и корпуса, напечатанных отдельно для проверки соответствия перед печатью сборки из нескольких материалов.
