Универсальный подстаканник для велосипеда....

Другу понадобился подстаканник/подстаканник на раме для своего велосипеда после того, как он вставил кружку/изолированную чашку в оригинальный металлический подстаканник, сваренный точечной сваркой, и сломал его. После пары прототипов с несколькими кольцами, которые на самом деле не являются «универсальными», я придумал эту штуку, и она отлично работает с чем угодно, от обычной бутылки с водой до изолированной чашки и даже с винными бутылками обычного размера. Бутылки удерживаются плотно, без раскачивания, и бутылку/чашку довольно легко вставлять и доставать одной рукой.

Я напечатал деталь подстаканника из ТПУ 95А на 4 стенках, 1 мм сверху и снизу, 25% заполнения гироида, но все, что превышает 2 стенки, должно дать аналогичные результаты. Высушите нить перед печатью или очистите волокнистые кусочки внутри ножницами после печати. При необходимости используйте опору (только для отверстий для винтов).

Я напечатал мо��тажную часть с помощью PAHT-CF на 4 стенках, 1 мм сверху и снизу, 25% заполнения гироида. Это немного перебор, наверное, можно проехать на грузовике, не сломав его. PLA+, вероятно, будет работать нормально, но PETG, ASA или ABS продлят его срок службы. Очевидно, что большее количество слоев стены может компенсировать деградацию от ультрафиолета (немного) и случайные удары, которые он получает. При необходимости используйте опору (только органичес��ую на рабочей пластине).

Тот, который я сделал, собирается с помощью 4 винтов М5х12, но подойдет и М5х30 и гайка. Кстати, винты М5 можно вкручивать битой Т25 на шуруповерте (я использовал установочную отвертку Milwaukee). Для этой версии сначала необходимо установить монтажную насадку на раму велосипеда, а затем прикрутить подстаканник горизонтальными клапанами вверх.

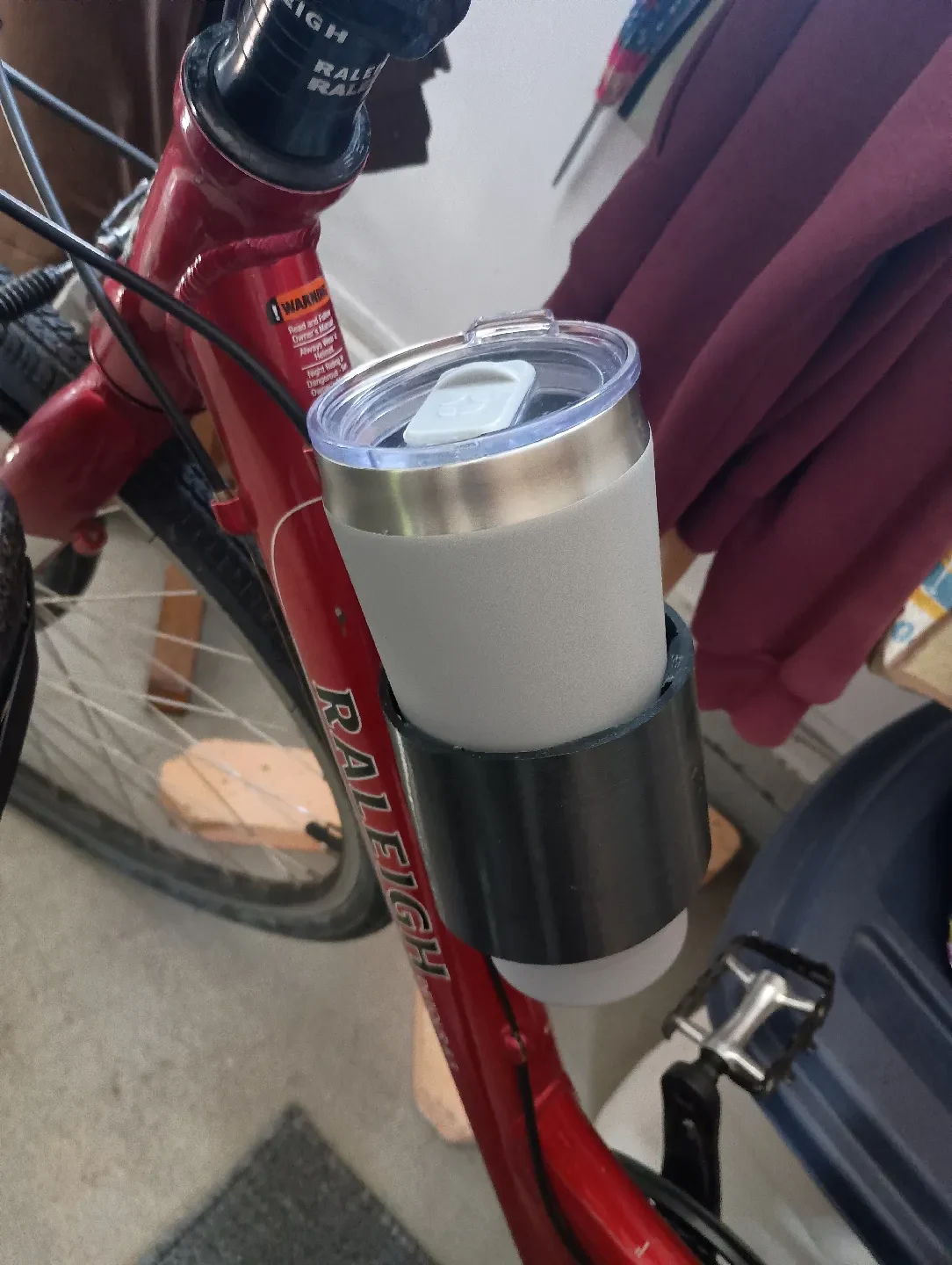

(Как видно на велосипеде его жены)

Изменить: добавлена более низкая версия, поскольку более высокая версия не работает должным образом с некоторыми кадрами.
