Защита велосипедной цепи

Обзор

Этот проект включает в себя разработку и изготовление индивидуальной защиты цепи для велосипеда, напечатанной на 3D-принтере. Целью было создать легкий, прочный и экономичный защитный чехол для передней звезды, который предотвратил бы запутывание одежды, повысил бы безопасность и улучшил общий внешний вид велосипеда.

Защита цепи состоит из трех модульных частей — одной задней монтажной пластины и двух симметричных передних крышек — чтобы облегчить печать, сборку и обслуживание. Он крепится винтами M3-6 и закрепляется суперклеем в важных точках соединения.

Проектирование и строительство
Компоненты

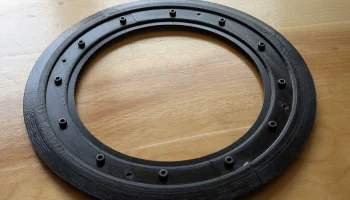

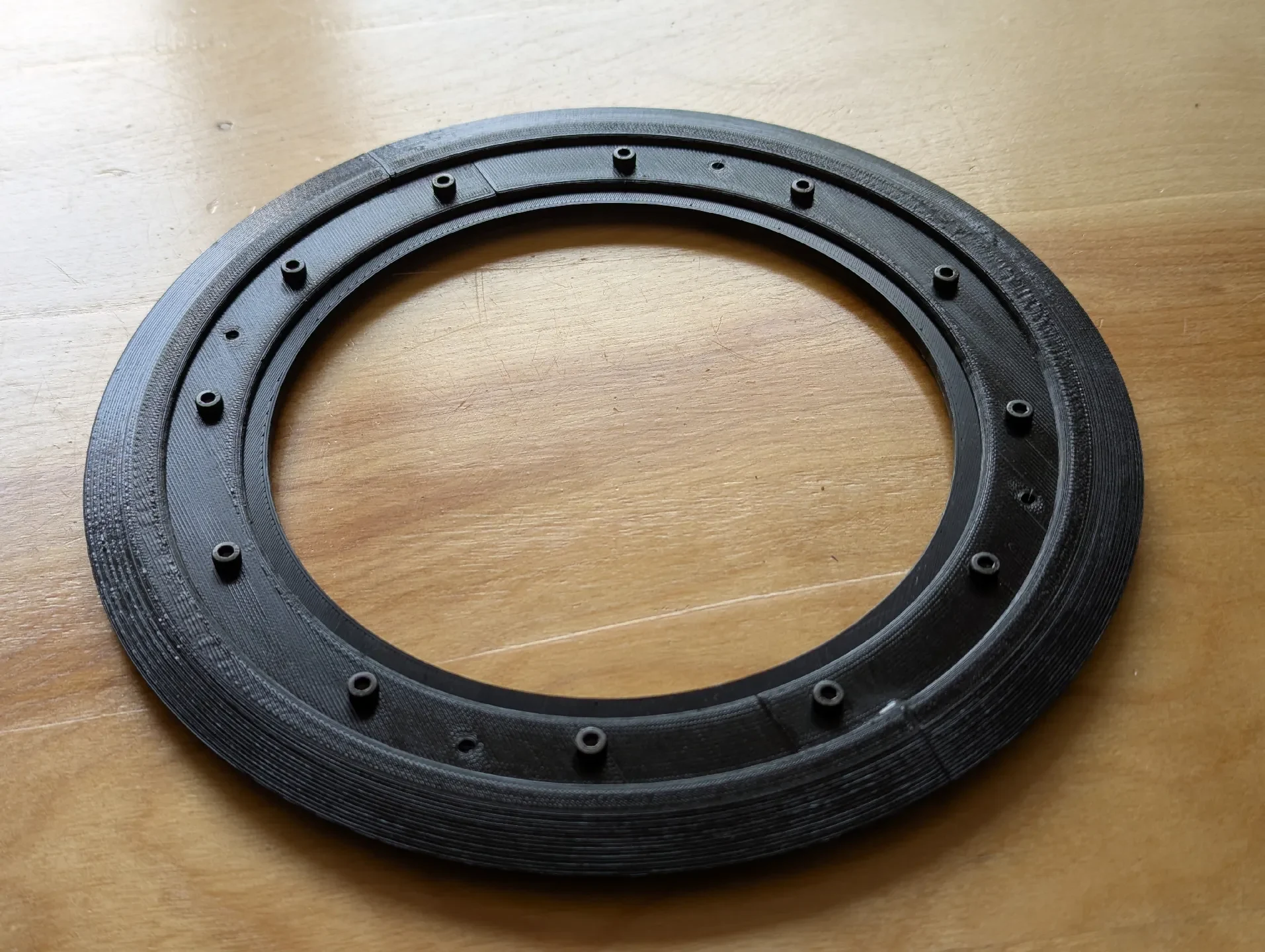

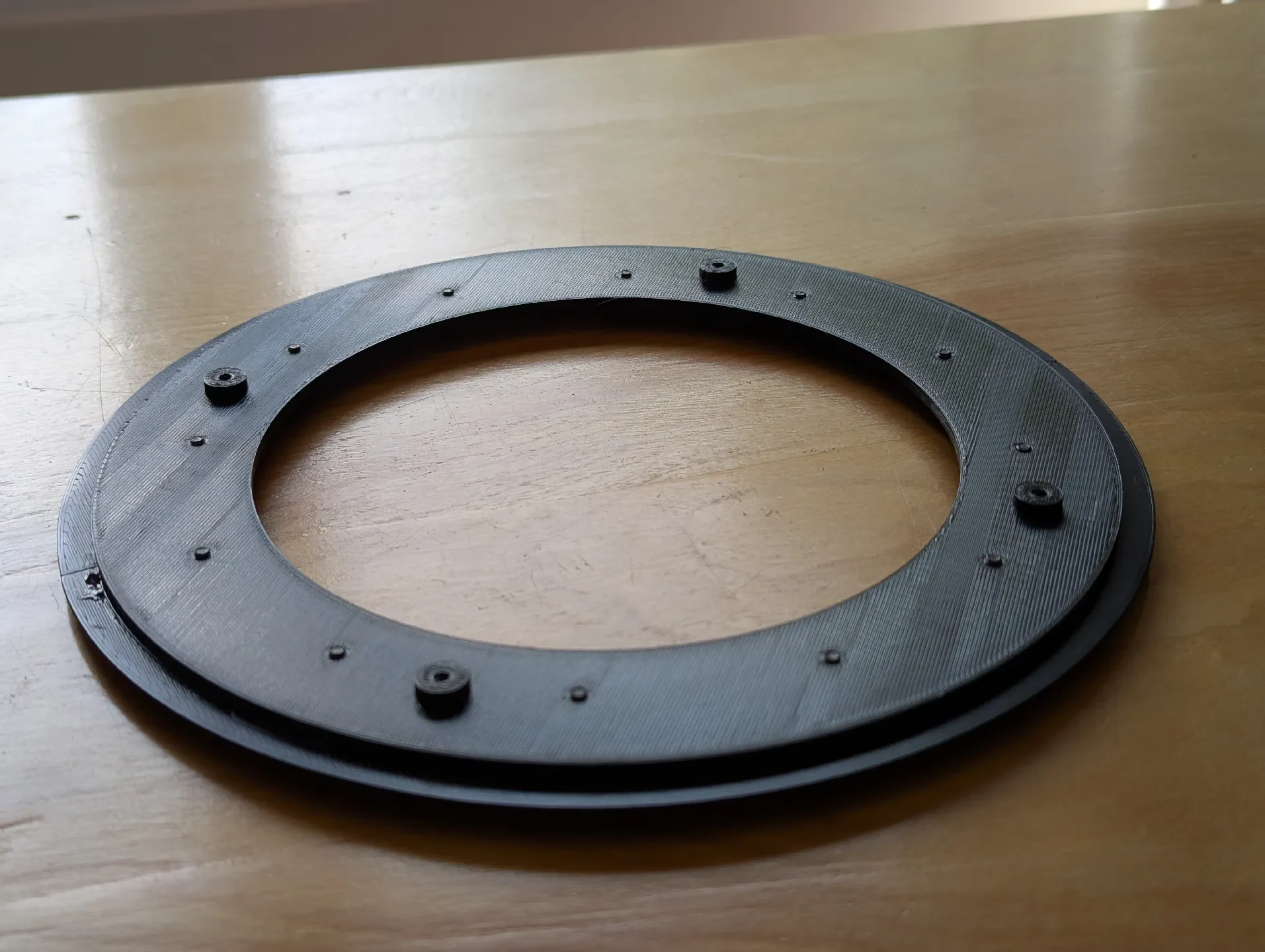

Задняя пластина (базовый слой):

Обеспечивает структурную поддержку охранника.

Крепится непосредственно к шатуну, используя имеющиеся положения болтов.

Обеспечивает совмещение со звездами для плавной интеграции.

Двойные передние панели (лицевые слои):

Две полукруглые секции образуют видимую поверхность защиты цепи.

Разработан отдельно для оптимизации поверхности 3D-печати и уменьшения деформации.

Детали легко соединяются, сохраняя жесткость и визуальную однородность.

Материалы и крепеж

Материал: нить PLA+ (или эквивалент, оптимизированный для долговечности).

Винты: 12 крепежных винтов M3-6, расположенных вокруг кожуха для надежного крепления.

Клей: Высокопрочный цианакрилат (суперклей), используемый в местах соединения лицевых частей для обеспечения жесткости.

Процесс сборки

Проверка сухой посадки:

Совместите заднюю пластину и компоненты передней панели, чтобы обеспечить правильную установку.

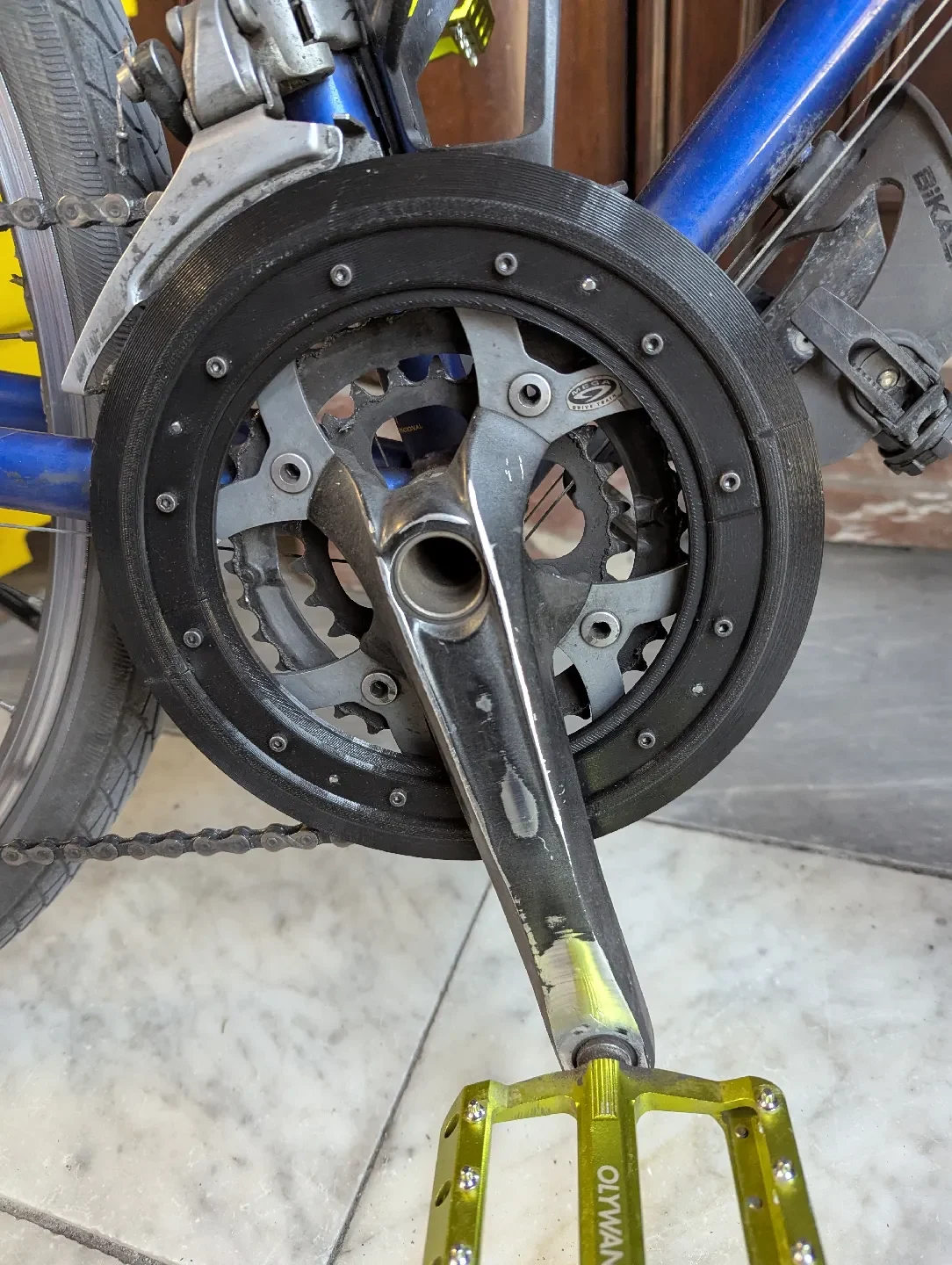

Установка задней панели:

Установите заднюю часть на звезду, используя имеющиеся отверстия для болтов.

Прикрепление лицевых панелей:

Совместите две полукруглые секции над задней пластиной.

Вставьте винты M3-6 в предварительно просверленные отверстия, обеспечив равномерную затяжку.

Армирование:

Нанесите тонкий слой суперклея вдоль шва, где встречаются две передние части, для большей устойчивости.

Извлеченные уроки и будущие улучшения

Регулировка момента затяжки винтов: Чрезмерная затяжка может вызвать небольшие трещины под напряжением вокруг монтажных отверстий, поэтому в будущих версиях могут быть установлены усиленные бобышки.

Обновление материала: возможность использования PETG или нити, армированной углеродом, для повышения термостойкости и прочности.
