Заднее крепление See.Sense ACE для велосипедной стойки (д...

Это ремикс на ремикс, который я изначально сделал для крепления подседельного штыря See.sense Ace.

автор WilberX. https://www.thingiverse.com/thing:3281801

Недавно я получил на своем гравийном велосипеде стойку-капельницу, которая не позволяет мне использовать подседельный штырь для установки фонаря, поскольку он полностью «захлопывается», когда мое сиденье находится в самом нижнем положении.

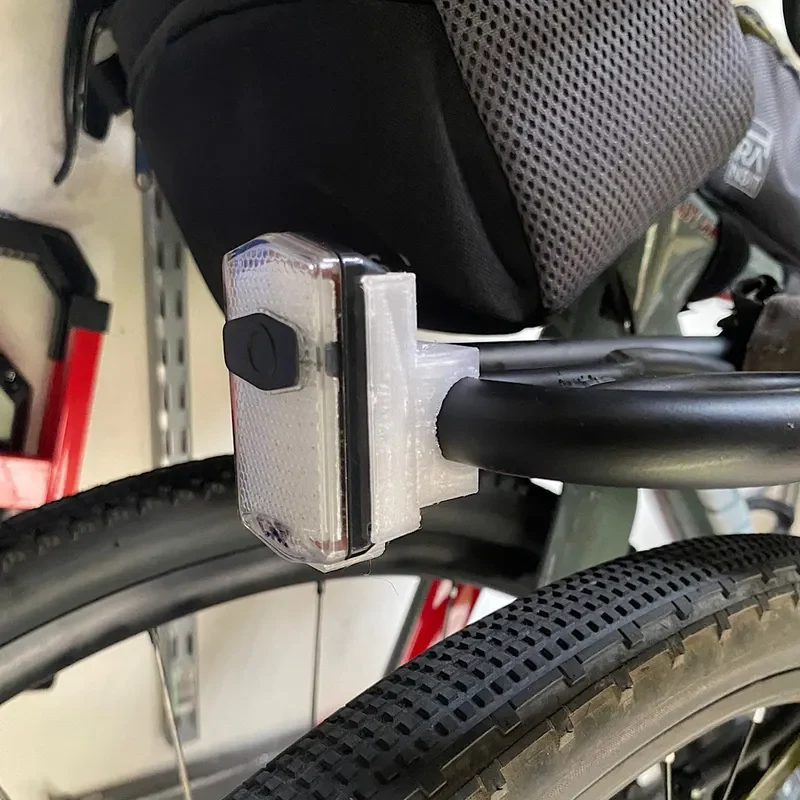

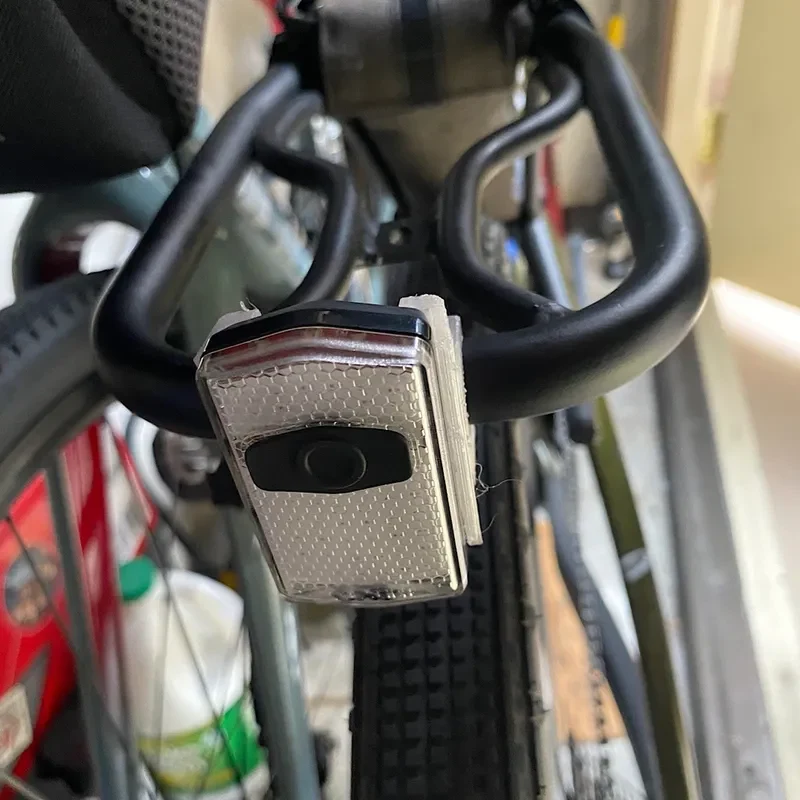

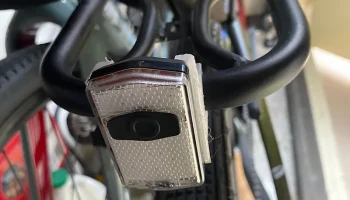

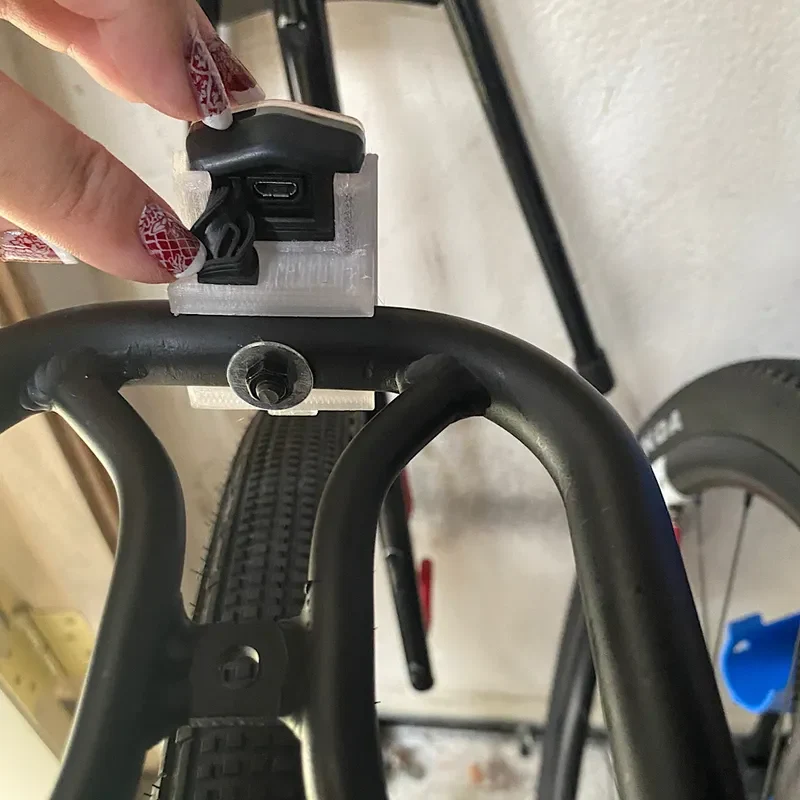

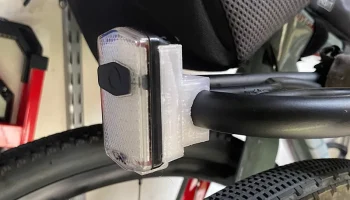

Это позволит See Sense ACE устанавливаться на заднюю часть велосипедной стойки с помощью круглой трубчатой ​​направляющей диаметром 16 мм с центральным отверстием диаметром около 6 мм с помощью гайки M5 и болта M5 диаметром 25 мм. Он также имеет такой же вырез вверху, чтобы фонарь можно было заряжать, не отрываясь от велосипеда.

Настройки печати

Бренд принтера:

Креативность

Принтер:

Эндер 3

Плоты:

Нет

Поддерживает:

Да

Разрешение:

200

Заполнение:

20

Нить: внутренний PETG

Примечания:

На моем Ender 3 Pro он подходит лучше при увеличении масштаба на 1%. На всякий случай я сделал опоры для сборки пластины.

Как я это разработал ===================

Разработан путем изменения оригинального дизайна в Tinkercad.

Я модифицировал оригинальное крепление See.sense Ace Searpost с помощью Tinkercad, разделив переднюю и заднюю части на две части.

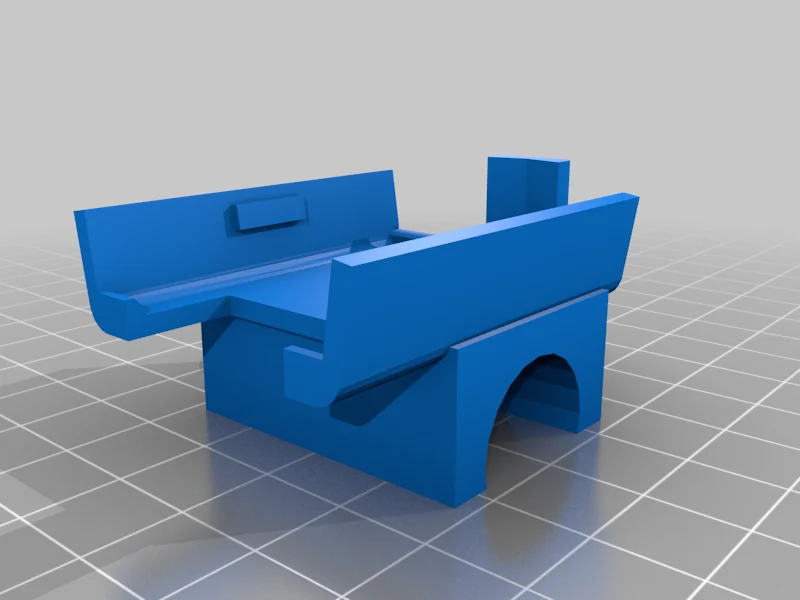

Я выбросил заднюю часть, которую нужно было прикрепить к подседельному штырю. Я прикрепил прямоугольник к задней середине, затем снял половину цилиндра, чтобы разместить стойку. Я перевернул его и добавил отверстие для винта с углублением для головки винта.
