Сменное крепление для велосипедной сумки Biltema....

Сменное крепление для велосипедной сумки Biltema 271891 (снято с производства). Первоначальный дизайн недостаточно прочный, но эта замена не улучшает исходный дизайн, я просто скопировал его.

Вам необходимо сохранить пружину от оригинального крепления и установить ее на замену! Если вы его потеряли, возможно, вы сможете использовать две отдельные пружины и согнуть их по размеру.

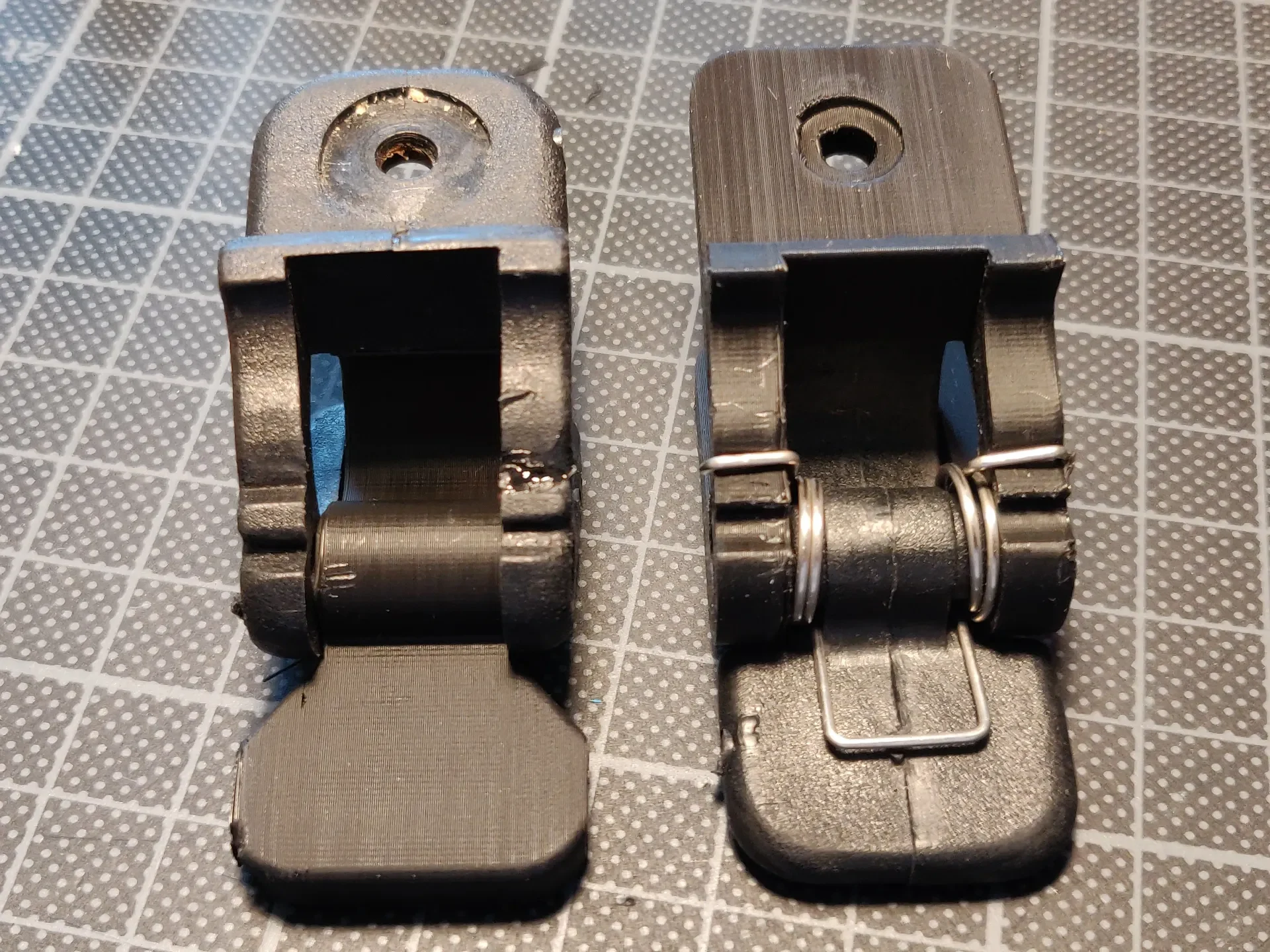

Исходная деталь и напечатанная ��еталь показаны рядом на одном из изображений, при этом компоненты «крепление» и «крючок» поменяны местами.

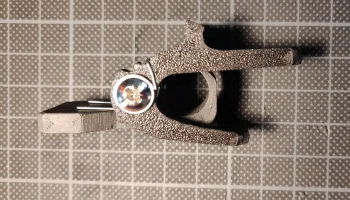

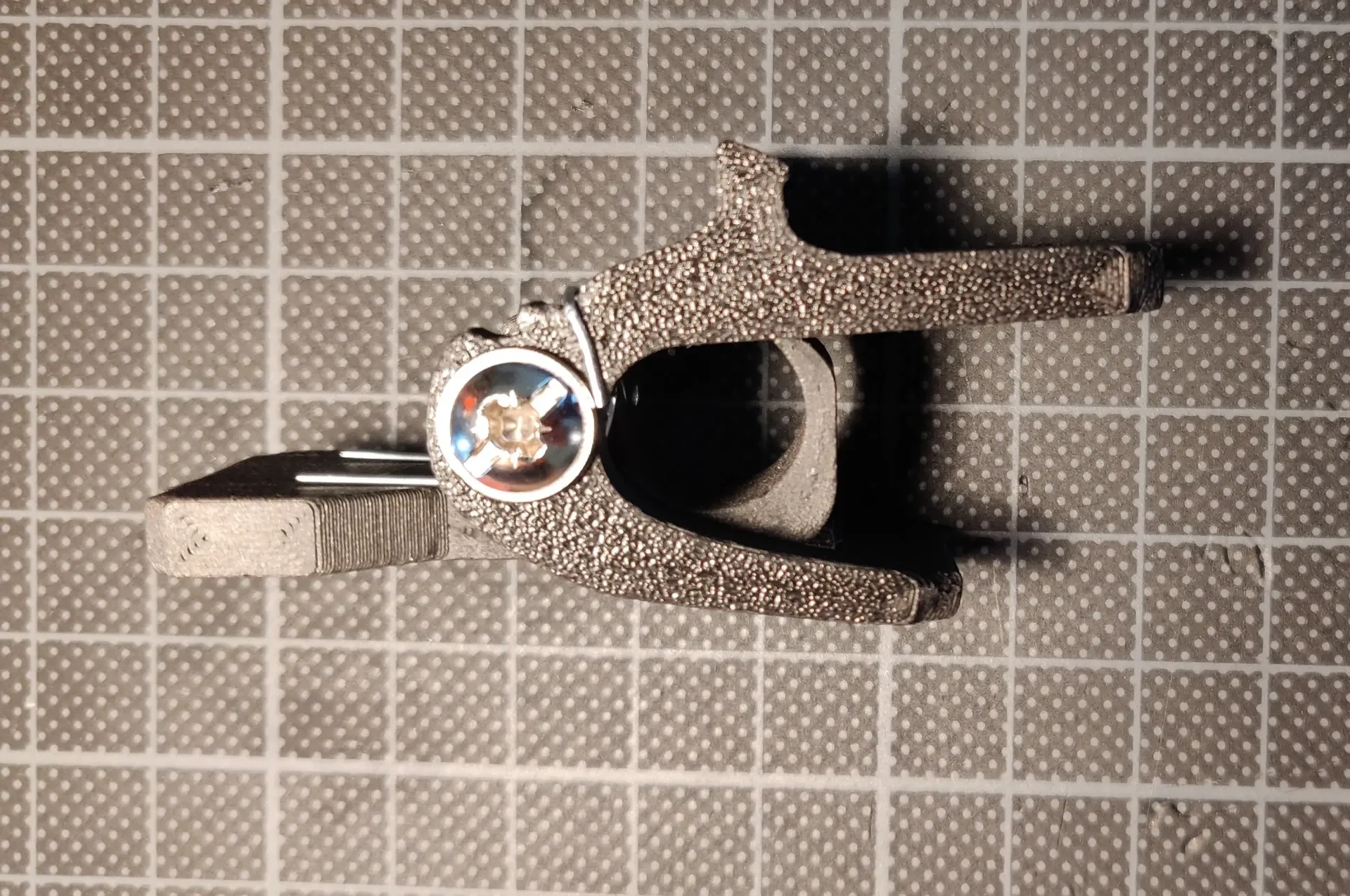

Также необходим винт с накидной гайкой M5, общая длина которых составляет не менее ~26 мм. Смотрите фотографии. Конечно, в крайнем случае подойдет что угодно диаметром М5. Если движение застревает, попробуйте добавить шайбы.

Печатайте как сплошное изображение, используя самый прочный материал, который у вас есть.

Высота слоя 0,10-0,15 вполне подойдет.

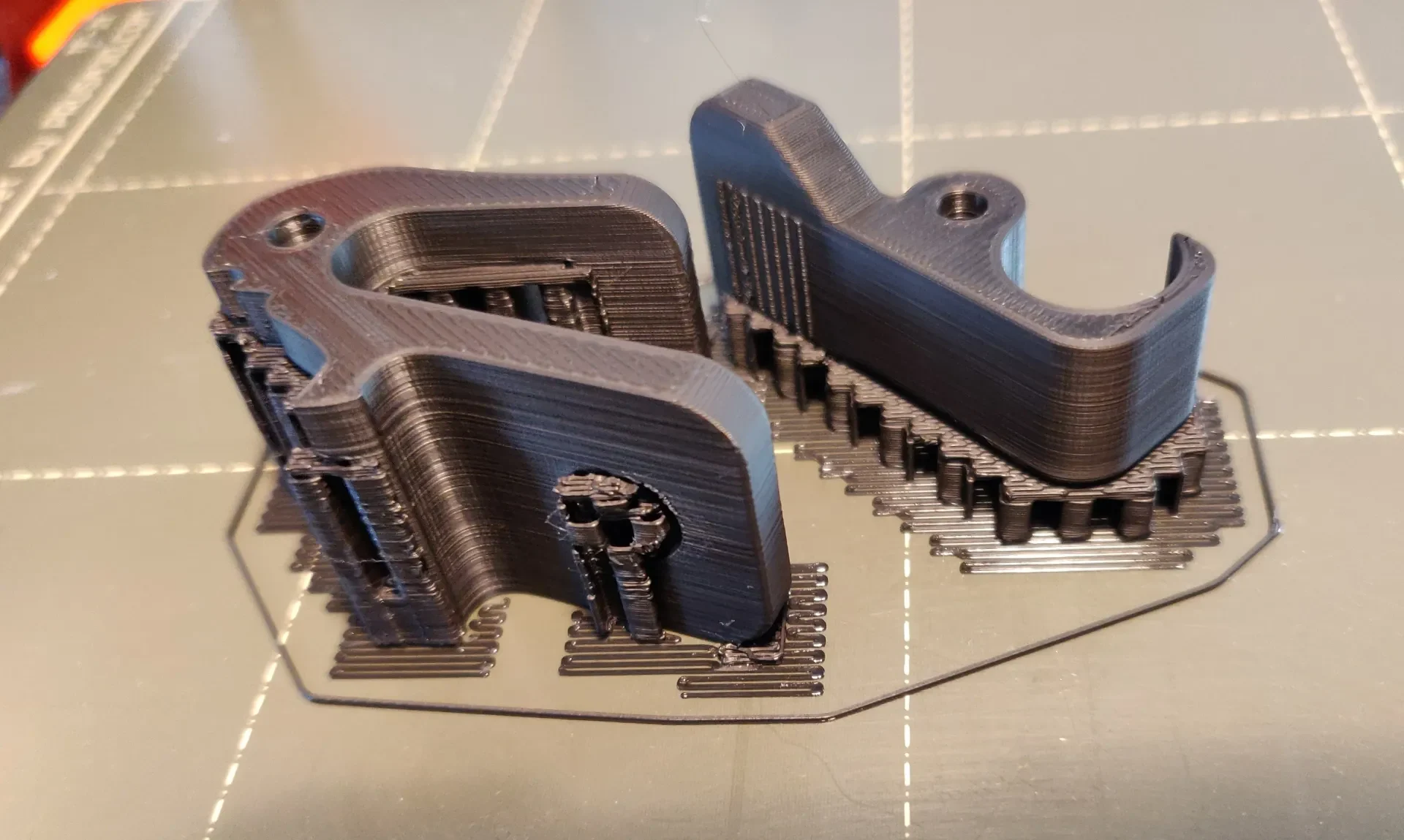

Используйте подставки повсюду и печатайте на боковой стороне для большей прочности (см. фотографии).
