Держатель велосипедного фонаря для 18650/21700...

Существует четыре варианта держателя фонаря:

18650 — Внутренний диаметр 24 мм (например для Convoy S2+)

Диаметр руля 22 мм
Диаметр руля 31,8 мм или какой-нибудь гравийный велосипед с рулем эллиптического сечения с внешними тросами.

21700 — Внутренний диаметр 28 мм (например для Wurkkos TS22)

Диаметр руля 22 мм
Диаметр руля 31,8 мм или какой-нибудь гравийный велосипед с рулем эллиптического сечения с внешними тросами.

Для одного держателя вам понадобится одна верхняя часть, одна нижняя часть, а также 2 ручки и крепеж, как описано ниже.

Необходимая фурнитура для одного собранного держателя (для варианта ⌀31,8 мм):

3 шестигранные гайки M3 или 3 гайки с нагревательными вставками M3 (некоторые неоднозначные результаты с нагревательными вставками из ТПУ)
1 винт M3x25 (или 2 в случае варианта ⌀22 мм)
2 винта M3x40 (или 1 в случае варианта ⌀22 мм)
Суперклей

Вы можете использовать термовставку или обычную шестигранную гайку.

ВЕРХНЯЯ ЧАСТЬ

В верхней части расположены 2 гайки М3. Один сверху, а другой скрыт → во время печати ставьте паузу в нужном месте ()!!

Печать с опорами для деревьев.

РУЧКИ

Это две разные ручки. Приклейте правильный винт к ручке суперклеем.

40 мм (зеленый) предназначен для крепления фонаря и для обоих рулей 31,8 мм (21700/18650).
25 мм (синий) предназначен только для руля диаметром 22 мм (21700/18650).

Материал:

Рекомендуемый материал — ТПУ с твердостью около 95 по Шору А (Дьяволы).

Модель также может быть напечатана из PETG, (PLA) или других технических материалов.

Угол:

Фонарик располагается в держателе под углом 5°, чтобы луч находился посередине. Если вы хотите осветить в другом направлении, сделайте зеркальную копию верхней части в слайсере.

Вариант 22 мм моделируется с лучом слева.
Вариант 31,8 мм смоделирован с лучом вправо.

Устранение неполадок:

Если у вас проблемы с длиной винтов — отрегулируйте внутреннюю высоту ручки по оси Z (или используйте другой винт).

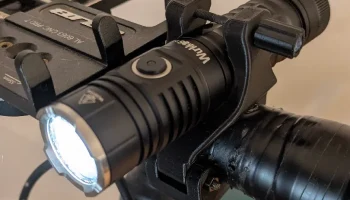

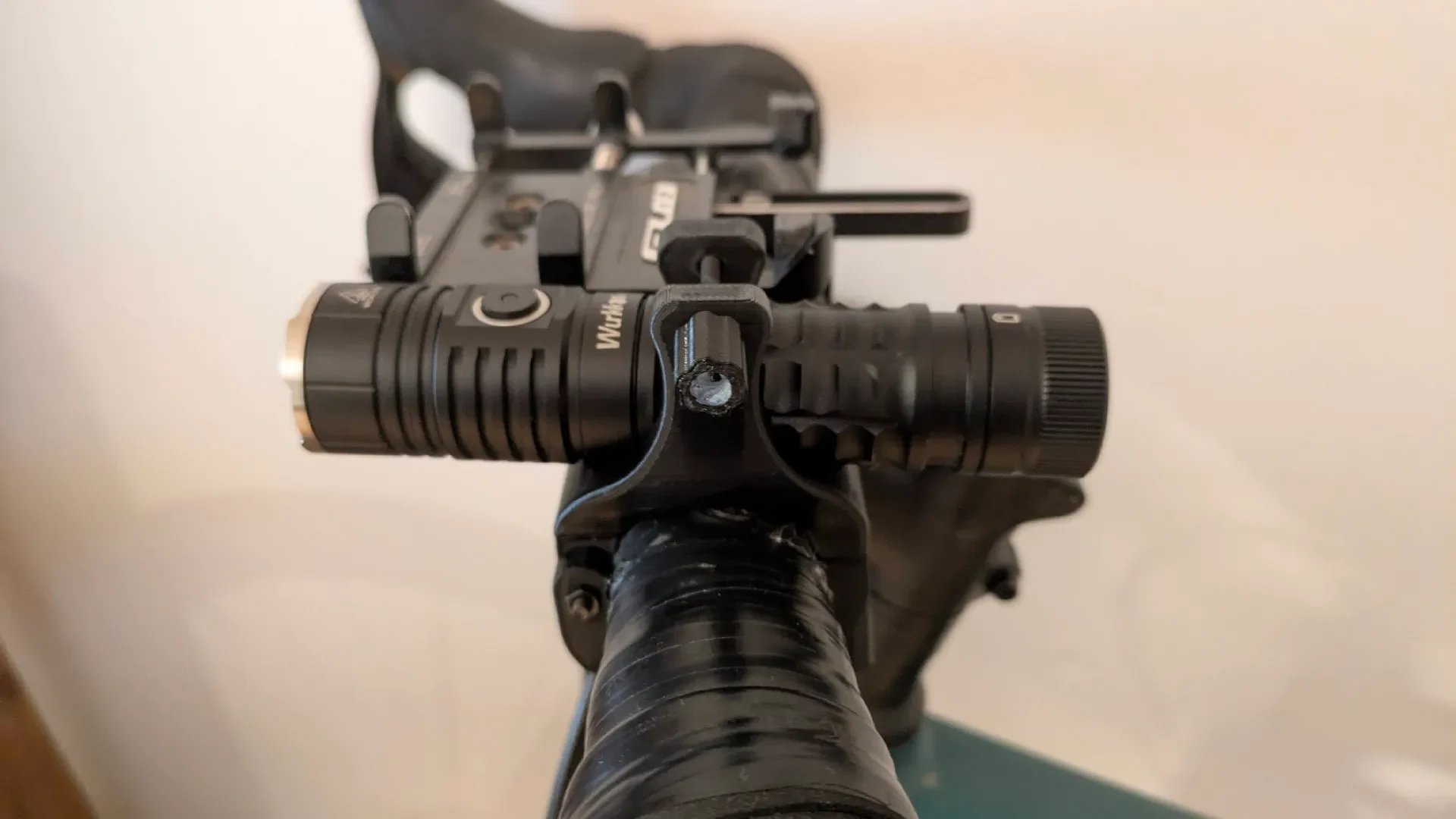

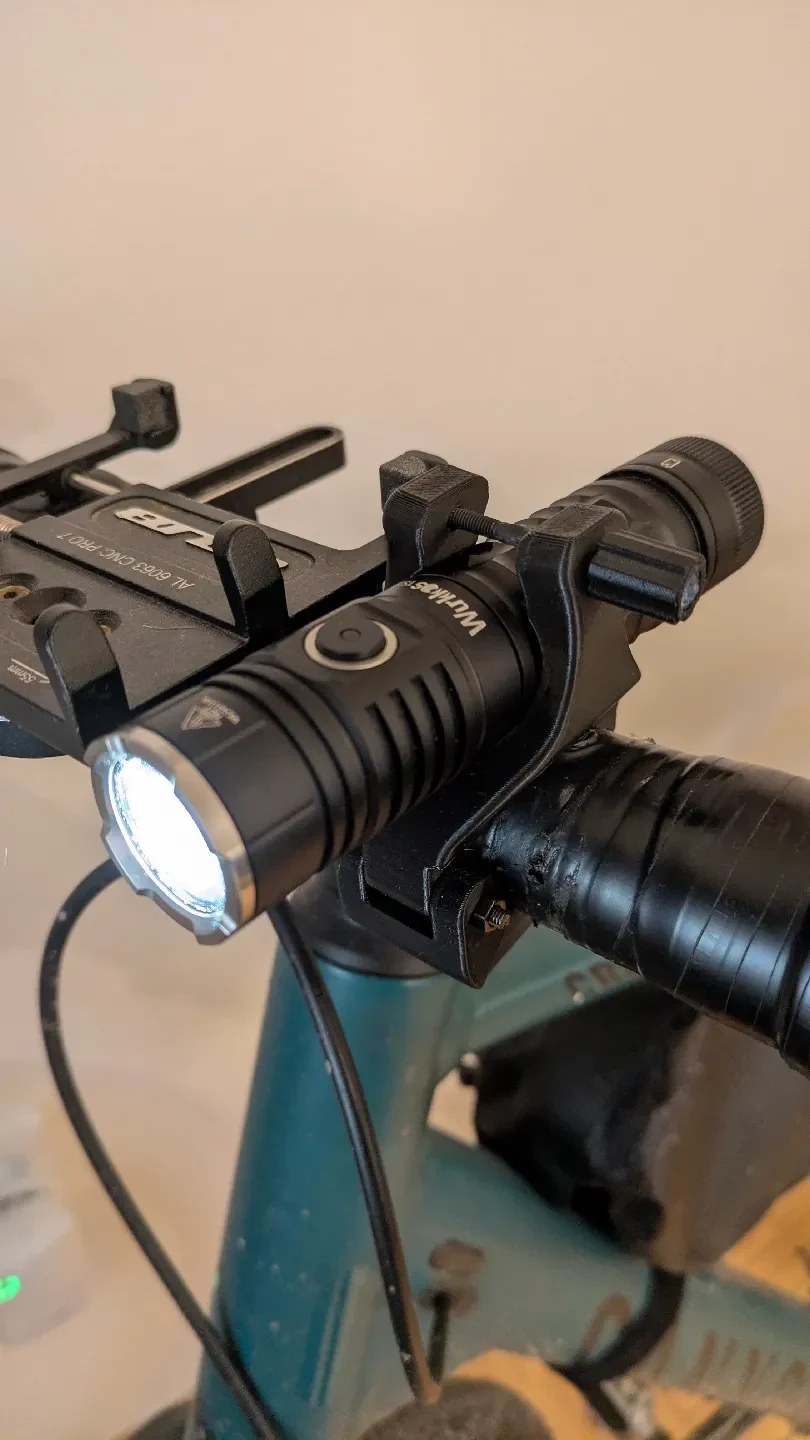

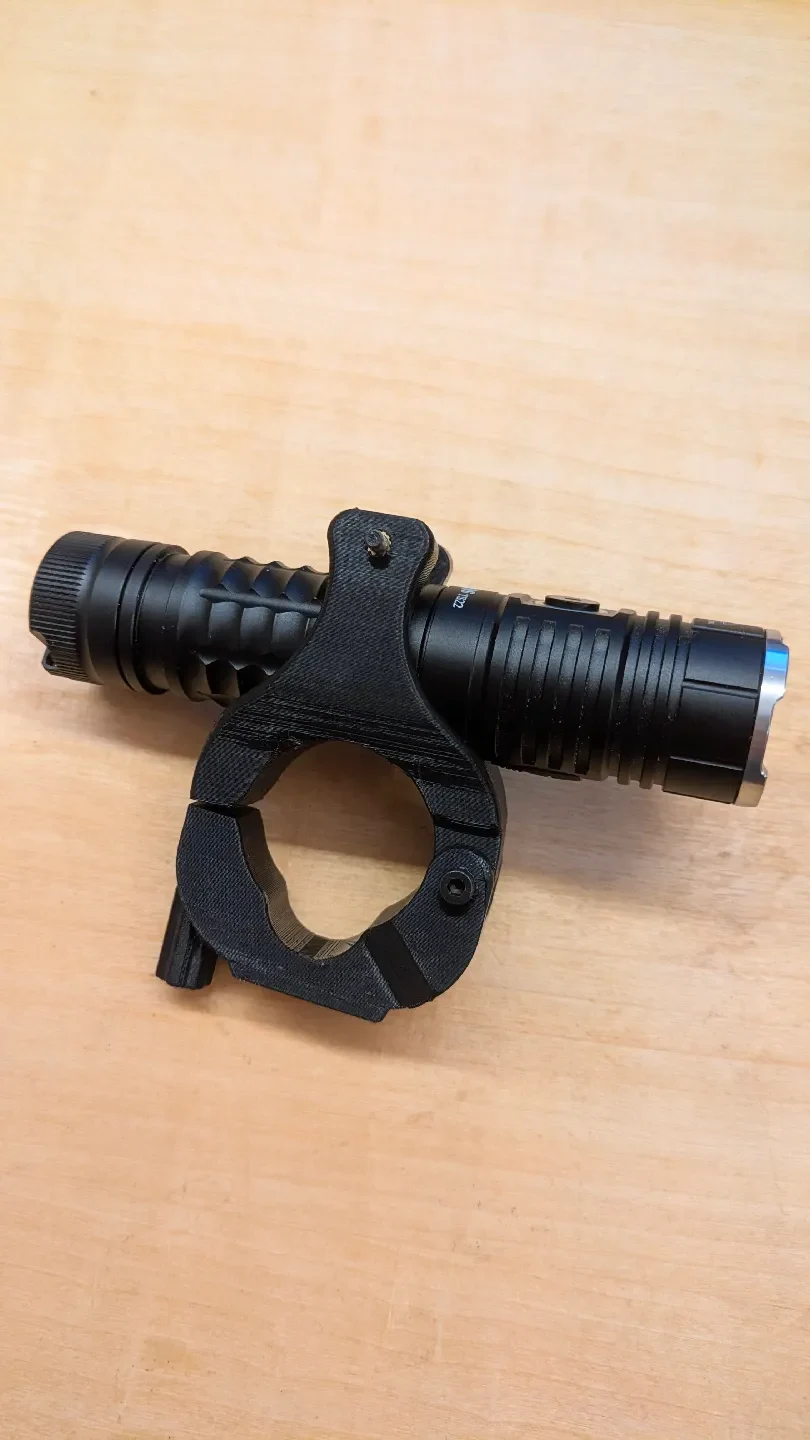

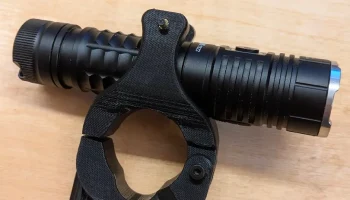

В фотогалерее вы можете увидеть Wurkkos TS22 в варианте 32 мм (TOP_21700_32+BOTTOM_21700_32+2xknob)

Вес около 40 г с винтами.

Обновления:

2025_02_25 — унификация всех сборок; улучшение длины винтов; небольшие изменения дизайна; огромное обновление руководства пользователя
