Сухой ящик IKEA 365+ и ящик для хранения с автоматической пе

Вы когда-нибудь искали сухой бокс, чтобы печатать прямо из него, стоя на верхней части принтера? Даже с принтерами QIDI, у которых на задней стороне есть стойки, теперь можно печатать прямо из ящика для хранения.

Теперь вы получите пошаговую инструкцию, как собрать этот сухой ящик.

Необходимые детали:
Коробка Икеа 365+ (Ikea.de)
Латунные впускные отверстия M3 (Amazon)
Винты M3x8 (Амазонка)
Ареометр (Амазонка)
Фитинги из ПТФЭ (Amazon)
Дополнительный силикагель (Amazon)
Подшипники 608 ZZ (Амазонка)
Детали для печати:
Drybox_rear_mounting (равное или неравное)
Равенство означает, что обе опорные стойки имеют одинаковое расстояние друг от друга (72 мм).
Неравный означает, что одна сторона шире другой (69 мм и 74 мм).
Drybox_front_mounting
Drybox_supports
Гигрометр_монтаж
Силикабокс
верх/коробка
или большой держатель/коробка/верхняя часть
Spoolholder_axis_short
Spoolholder_axis_long
Держатель катушки (зависит от имеющихся у вас катушек) (в стадии разработки)
Filament_outlet_M10 (у вас есть несколько вариантов: выход 30°, выход 45°, а также выход 15°)
Рекомендуемый материал:

eSun PETG (Amazon) в цвете по вашему выбору, как белый, который я выбрал.

Инструкции по сборке:

Распечатав все детали, возьмите 10 латунных входных отверстий и вплавьте их внутри заднего крепления сухого бокса. Используя паяльный инструмент, вы можете «расплавить» латунные входные отверстия в заднем креплении сухого бокса. Медленно надавите на нее, пока она не окажется почти внутри, переверните деталь вверх дном и прижмите ее к плоской, устойчивой к высоким температурам поверхности. Теперь вы можете прикрутить печатные опоры к заднему креплению. Скоро в��йдет обновление, в котором вы сможете вкручивать винты непосредственно в деталь, поэтому вам не понадобятся латунные вставки.

после окончания подготовки можно монтировать опоры, а также ареометр.

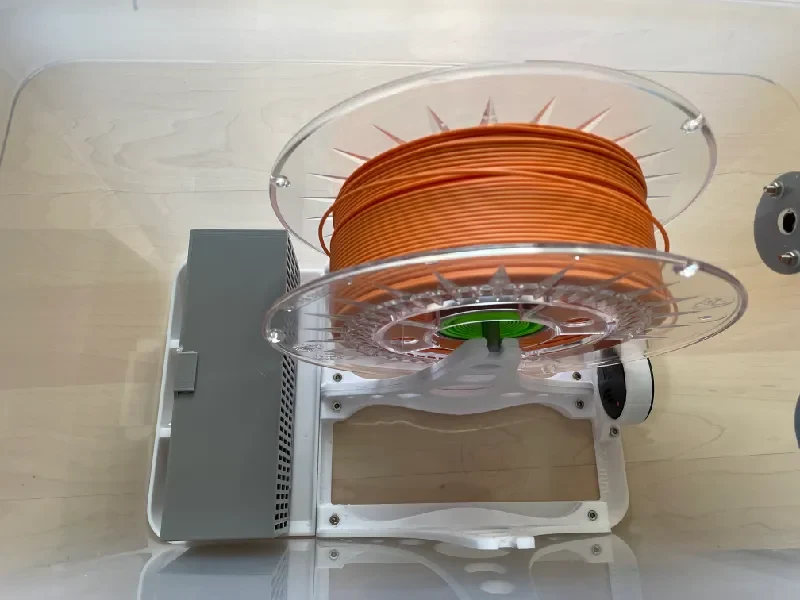

Все остальное необходимо собрать, как показано на картинках ниже:

Коробка с силикагелем легко вставляется в переднюю часть крепления. Подняв заднюю часть, ее также можно снять, если вам понадобится заполнить коробку свежим силикагелем.

После установки креплений для катушек нам предстоит просверлить в коробке ИКЕА 365+ отверстия для крепления направляющих нити.

Для коробки Silica просто прикрепите зажим к верхней части коробки, как показано на рисунке. Если вы печатаете из PETG, вставки M3 вам не нужны. Затем поместите коробку прямо за термометром.

Переходники для катушек (в разработке)

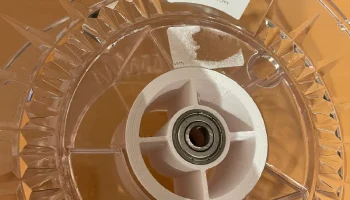

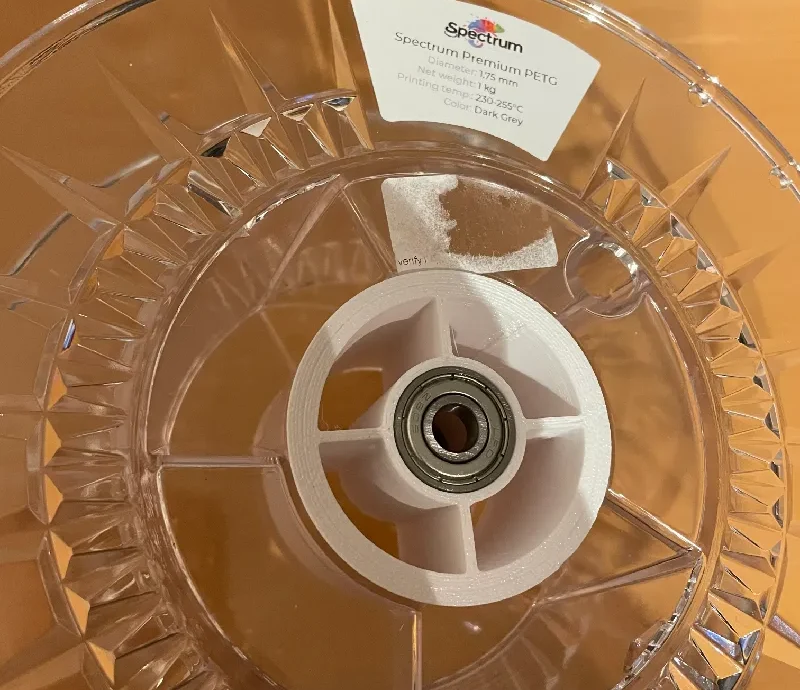

В настоящее время он рассчитан на отверстия для катушек диаметром 54 мм, как и у катушек eSun. Просто положите подшипник на стол и вдавите его. Для этого потребуется немного силы. Я взял с собой маленького помощника, чтобы разместить его. Вы также можете использовать стол для его установки. Адаптер eSun вставляется в катушку в одном направлении благодаря коническим отверстиям. Другие адаптеры для катушек также подходят, как показано на рисунках.

Ось шпули имеет диаметр 8 мм. если у вас уже есть что-нибудь на 8мм, смело используйте. Сейчас в разработке есть еще кое-что, но пройдет некоторое время, прежде чем я буду полностью доволен этим. Со временем я обязательно загружу больше адаптеров!

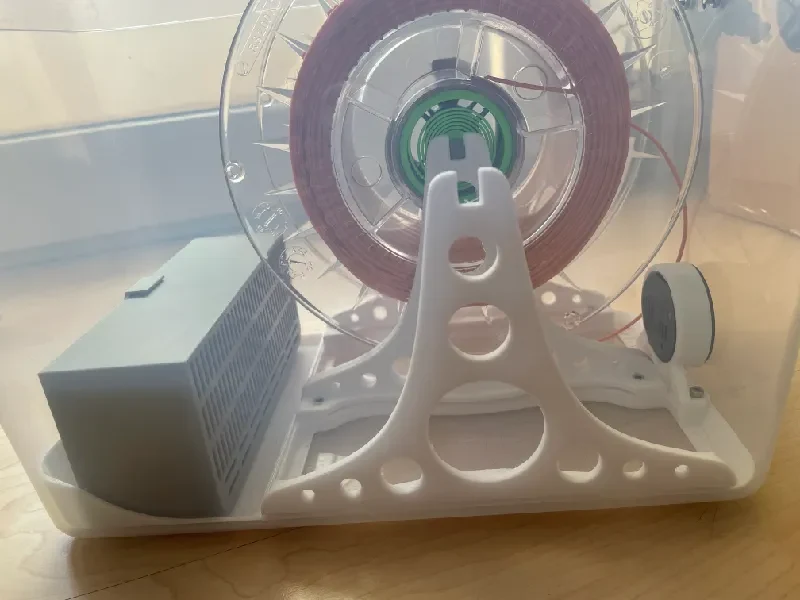

Автоматическая перемотка

Пожалуйста, напечатайте пружину с помощью Cura 5, чтобы получить наилучший результат. Иногда вам придется отрегулировать настройку «Горизонтальное расширение отверстия» из-за различий в принтерах. Муфта находится на оси шпули. Эта настройка управляет отверстием, которое соответствует оси. Вам определенно придется немного поиграть с этим, чтобы получить наилучшие результаты. для меня 0,05 работало вполне хорошо.

Чтобы установить пружину на адаптер катушки, просто поместите ее туда и вставьте. Пружину можно легко снять, снова вытолкнув ее. Не тяни!

направляющая нити:

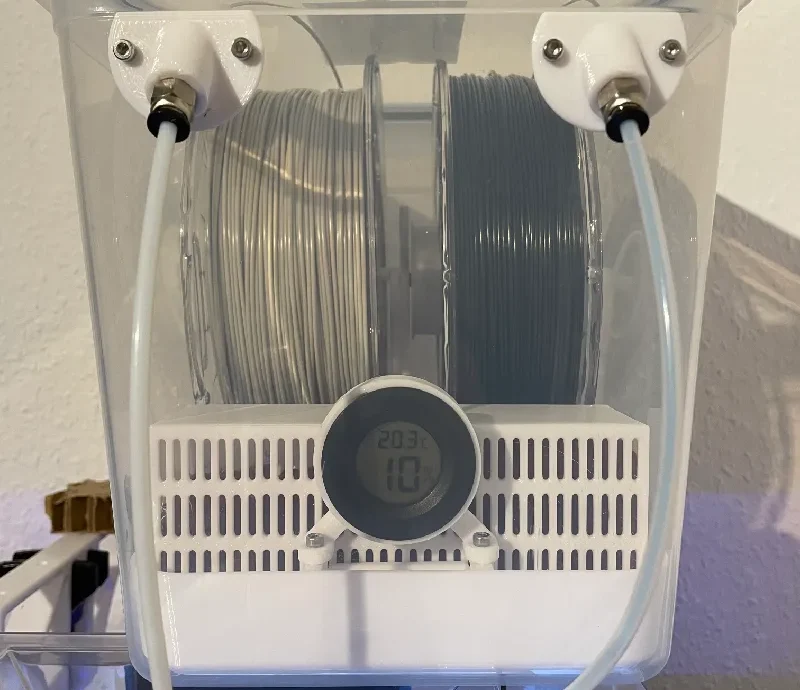

Трубка из ПТФЭ также является направляющей нити. Фитинг следует вкрутить непосредственно в деталь PETG и на коробку следующим образом:

Теперь он готов к использованию!

Теперь все сделано. Высушите нить в духовке или нагретом сухом боксе, прежде чем поместить ее в эту коробку, которая предназначена только для того, чтобы она высохла.

Если вы хотите добавить ось катушки с автоматической перемоткой, просто возьмите ее от VincentGroenhuis. Его также можно использовать с этим сухим боксом. Ты будешь
