Описание

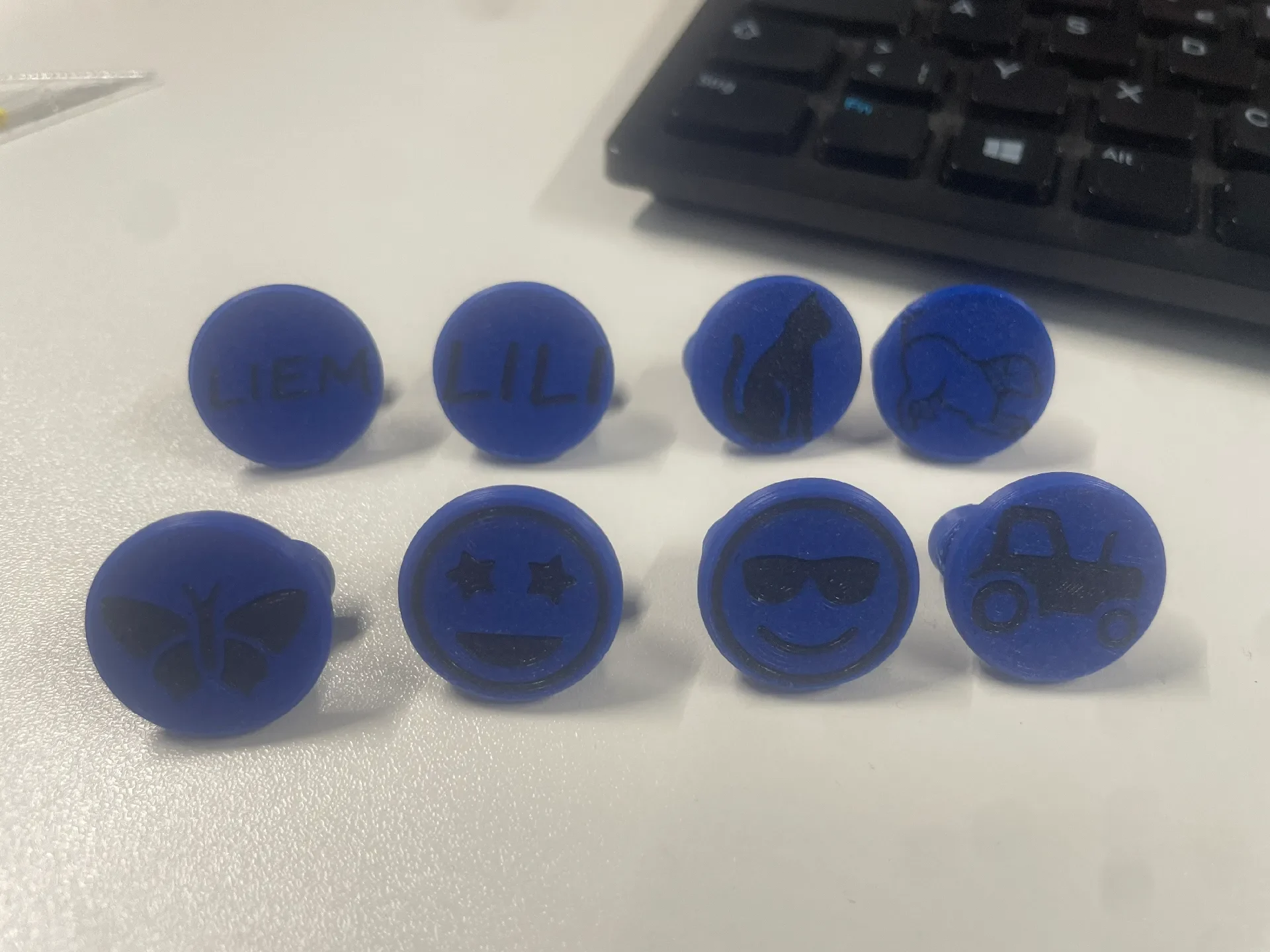

Эта модель является базовой моделью пристегивающейся передней панели «pop-on» для велосипедной корзины Woom. Базовая модель состоит из колышка для крепления к корзине для велосипеда и передней панели толщиной 3 мм, которую можно индивидуально оформить в слайсере (в моем случае PrusaSlicer). Поскольку модель не требует масштабирования, я создал три модели с круглыми пластинами 20 мм, 30 мм и 40 мм, а также прямоугольную пластину 20 мм х 40 мм. На переднюю панель в слайсере по желанию можно нанести 2D или 3D мотивы (некоторые возможности можно увидеть на фотографиях).

Используйте эти файлы, чтобы сделать свой велосипед Woom по-настоящему уникальным — добавьте имя вашего ребенка, любимое животное, логотип команды или любой другой креативный дизайн наклейки!

Как использовать модель

Откройте нужный PopOns_xxmm.stl в PrusaSlicer.
Всплывайте с текстом:
Правый клик — Добавить часть — Текст.
Введите желаемый текст, расположите его и установите дизайн и размер текста.
Решите (работа с помощью переключателей), должен ли текст быть выступающим (объединиться), утопленным (вырезанным) или плоским/заподлицо (модификатор). (Последнее имеет смысл только в связи с многокрасочной печатью!)
Всплывающее окно с логотипом/SmartArt
Правый клик — Добавить часть — SVG().
Расположите SVG и установите соответствующий размер.
Решите (работа с помощью переключателей), должен ли логотип быть выступающим (присоединиться), утопленным (вырезанным) или плоским/заподлицо (модификатор). (Последнее имеет смысл только в связи с разноцветной печатью!)

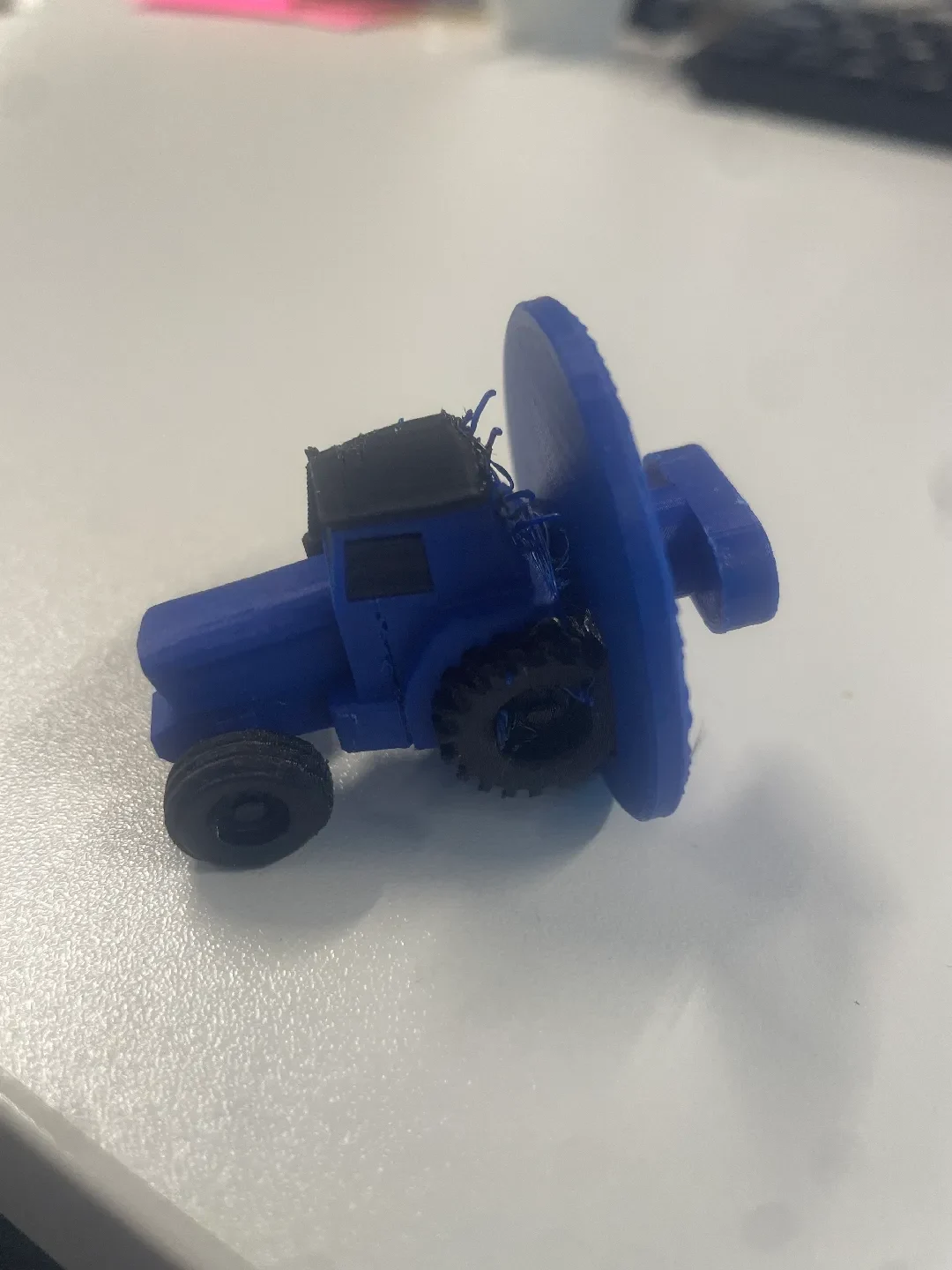

Включите 3D-объект
Правый клик — Добавить деталь — Загрузить… (например, другой stl-файл)
Расположите 3D-объект поверх всплывающего окна и масштабируйте его по размеру.
Необязательно: выберите текст, логотип или 3D-объект или всплывающее окно на боковой панели настроек справа, щелкните правой кнопкой мыши и выберите соответствующий экструдер.
Необязательно: используйте окраску из нескольких материалов, чтобы настроить объект.
Нарезка

Советы по настройке

Хорошие SVG-файлы можно экспортировать из PowerPoint (Вставка > Пиктограммы > Сохранить графику как > *.svg).

Рекомендуемые настройки печати

Материал: PLA или PETG.
Высота слоя: 0,1-0,2 мм.
Заполнение: 20% — 30% куб.
Стена/периметр: 2-3 периметра
Под��ержка: Органическая (для Pop On с 3D Object также добавьте окраску швов)

Сборка

Чтобы установить фиксатор, вставьте язычок фиксатора в углубление на корзине для велосипеда и поверните его на 90°, чтобы зафиксировать на месте.
