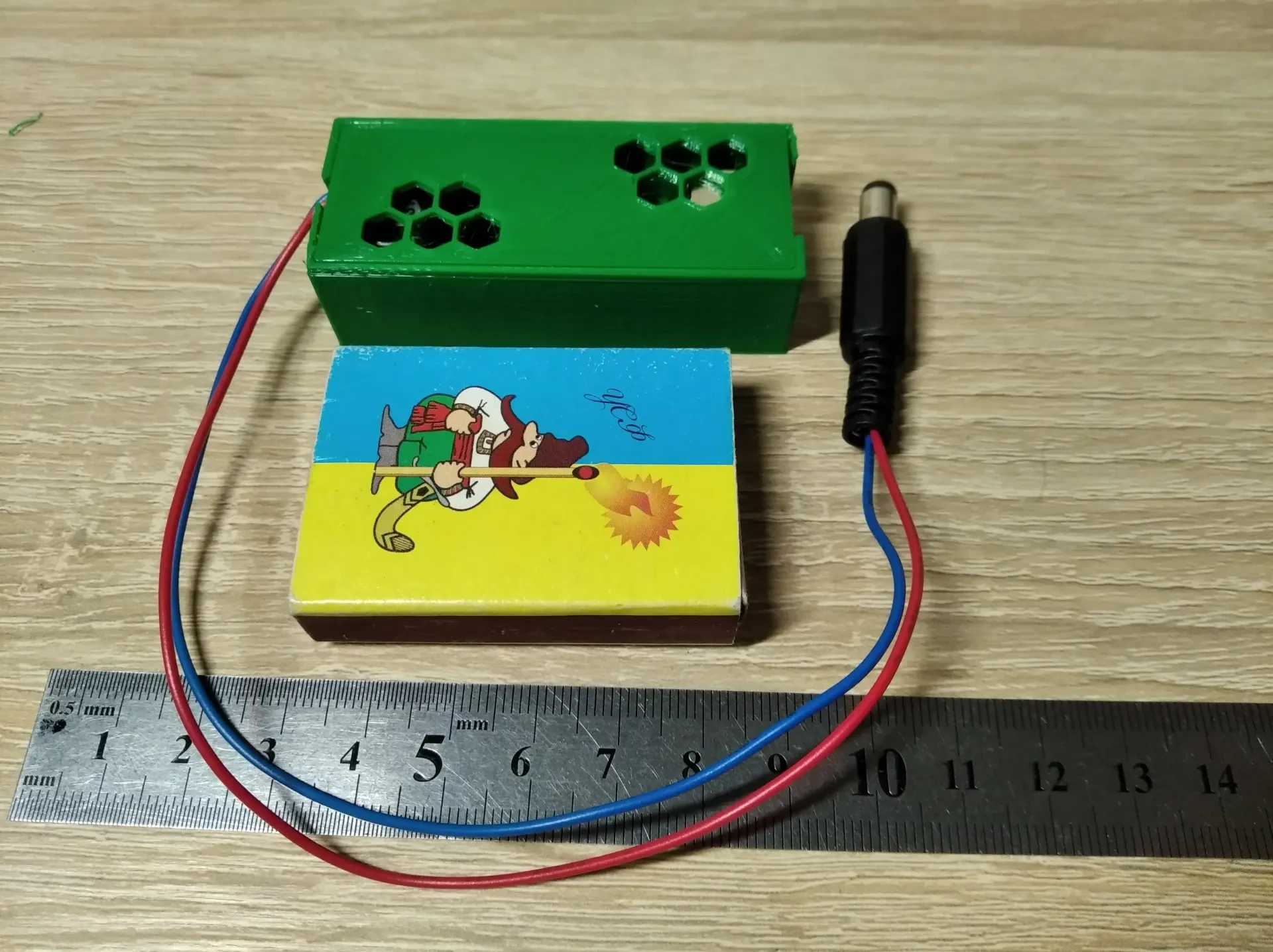

"Спичечный коробок" - питание 5В от электровелосипеда....

Украина под огнем и в темноте — у нас отключения электричества.

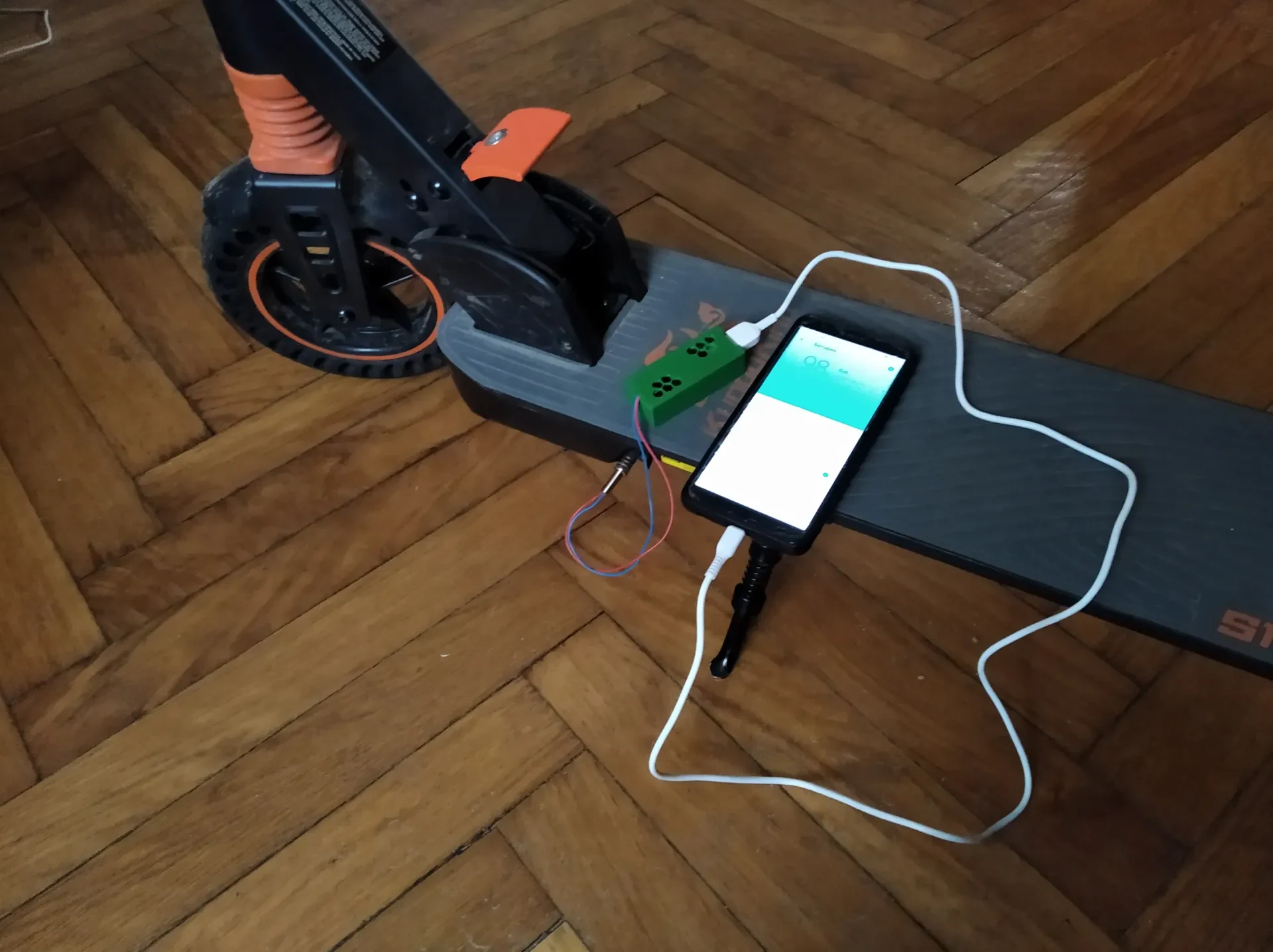

Поэтому я делаю простую схему питания телефонов и других гаджетов через порт USB-A от аккумулятора электронного велосипеда.
Это дает в разы больше энергии против самых мощных пауэрбанков.

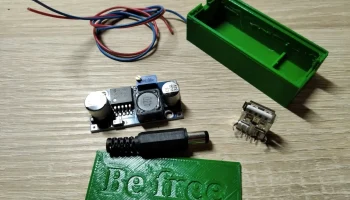

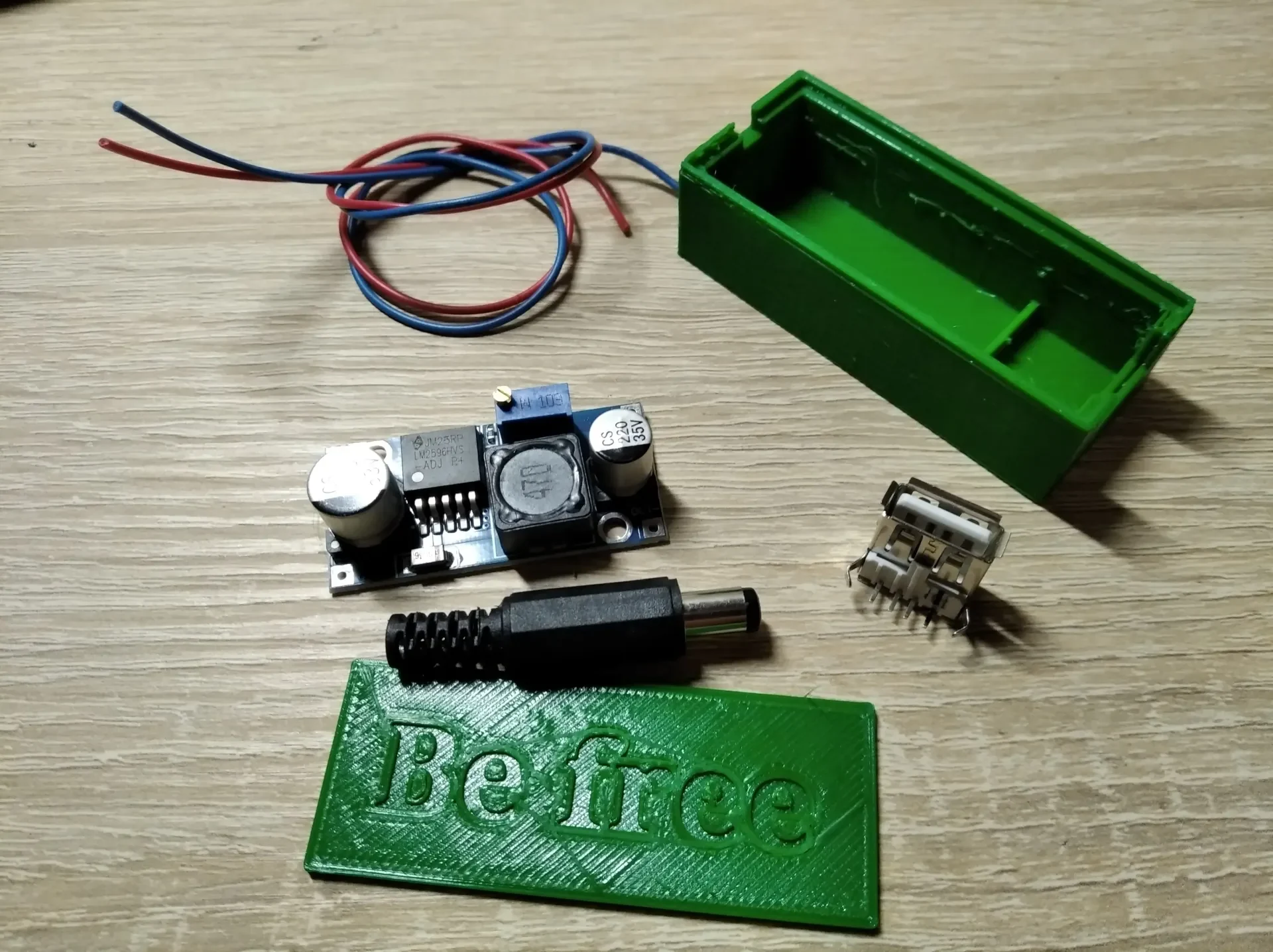

Вам нужно всего несколько вещей:

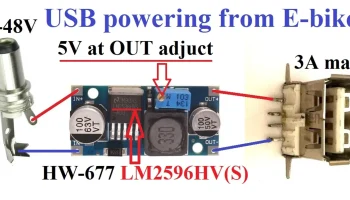

1. Понижающий (понижающий преобразователь) HW-677 на базе регулятора LM2596HWS.
Будьте осторож��ы, старый регулятор LM2596S выходит из строя из-за аккумулятора 36 В (в заряженном состоянии напряжение составляет 42 В)!
2. Разъем питания, как на вашем электронном велосипеде или самокате.
3. Любой гнездовой разъем USB-A.
4. 30 сантиметров проволоки
5. Паяльник и тестер.

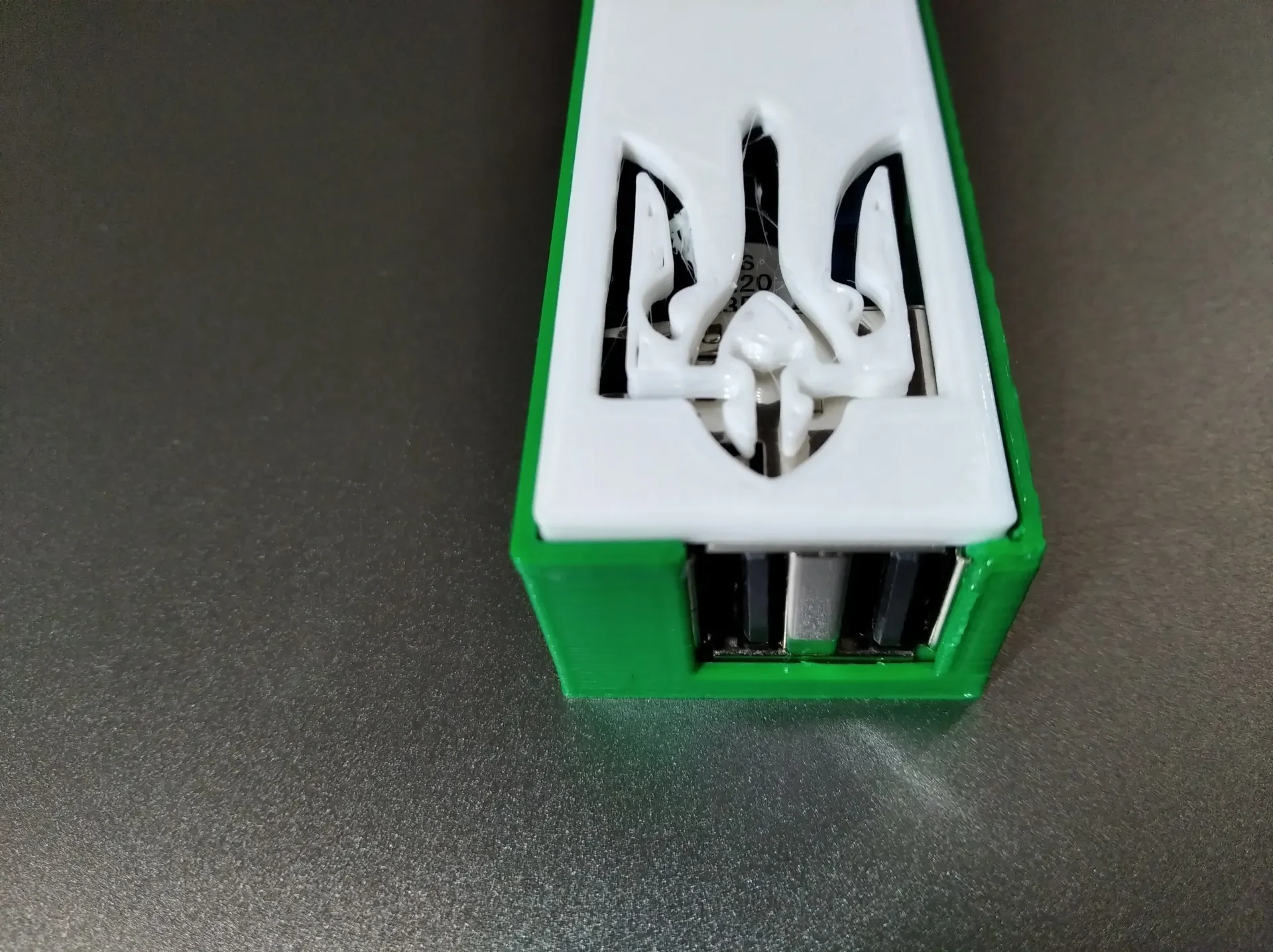

А также печатный корпус.

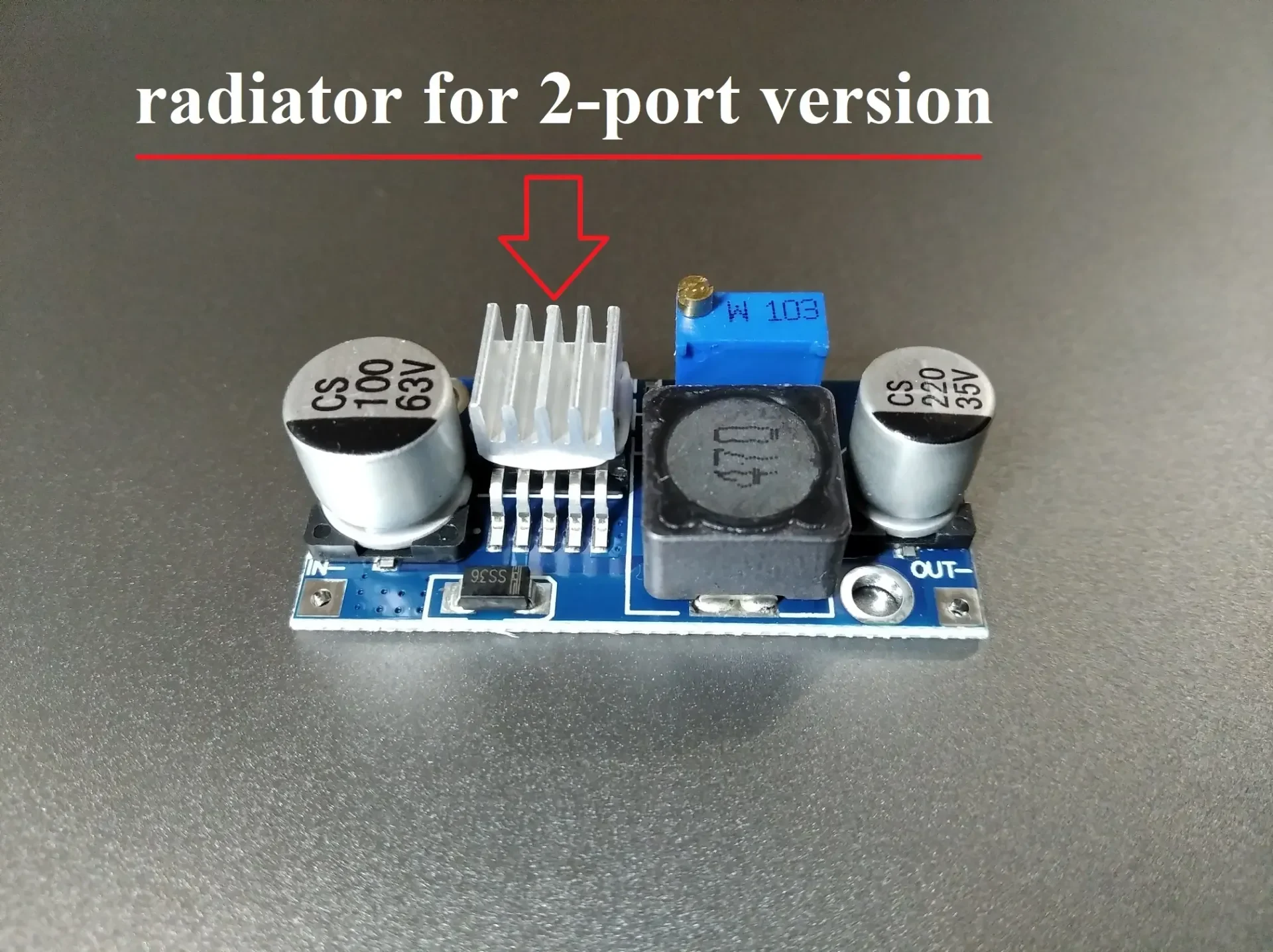

*Для 2-портовой версии необходимо наклеить радиатор 9х9х5 мм на LM2596HWS.

Обработка:

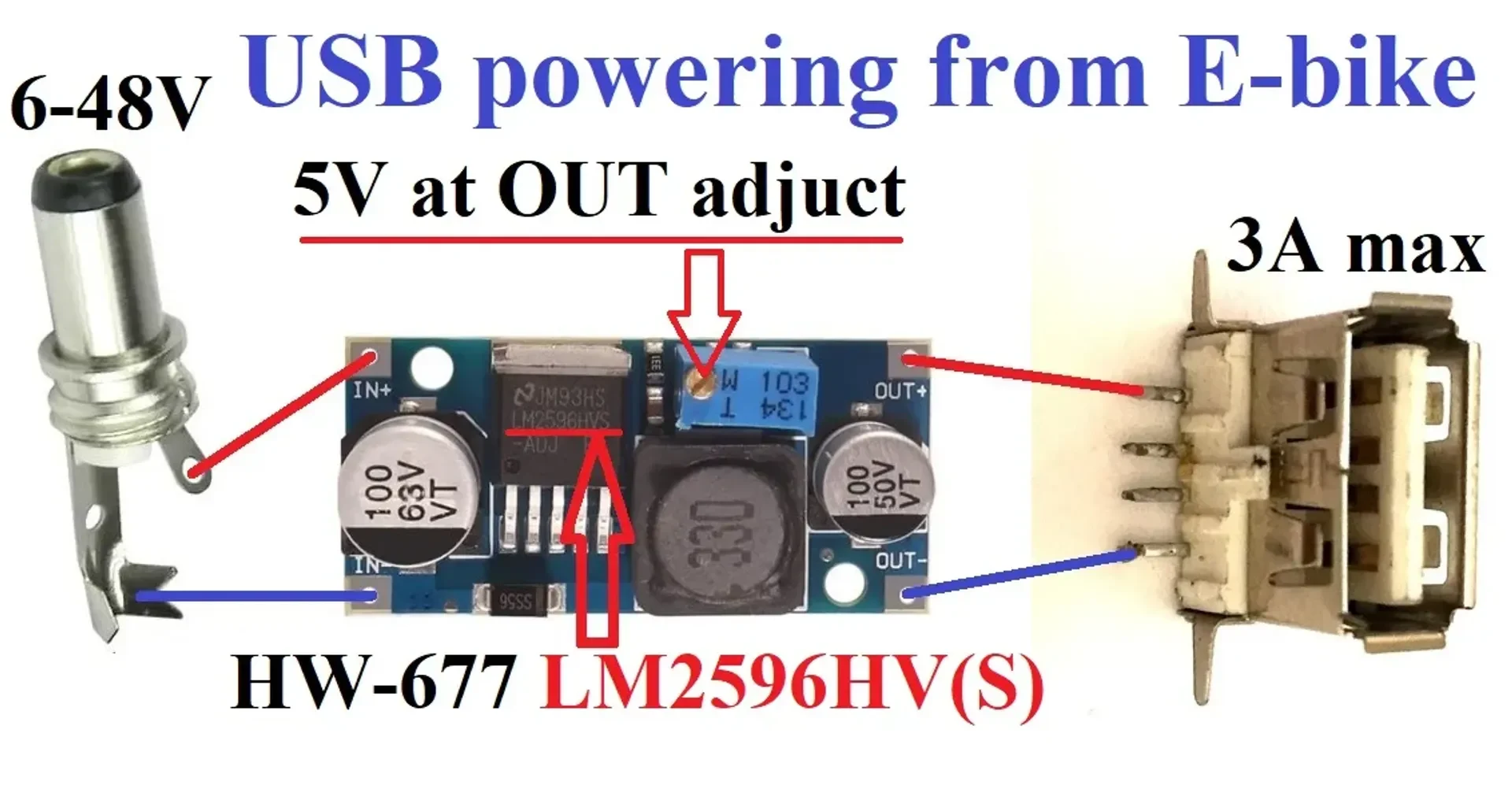

1. Проверьте полярность источника питания и припаяйте провода от понижающего входа к разъему питания.

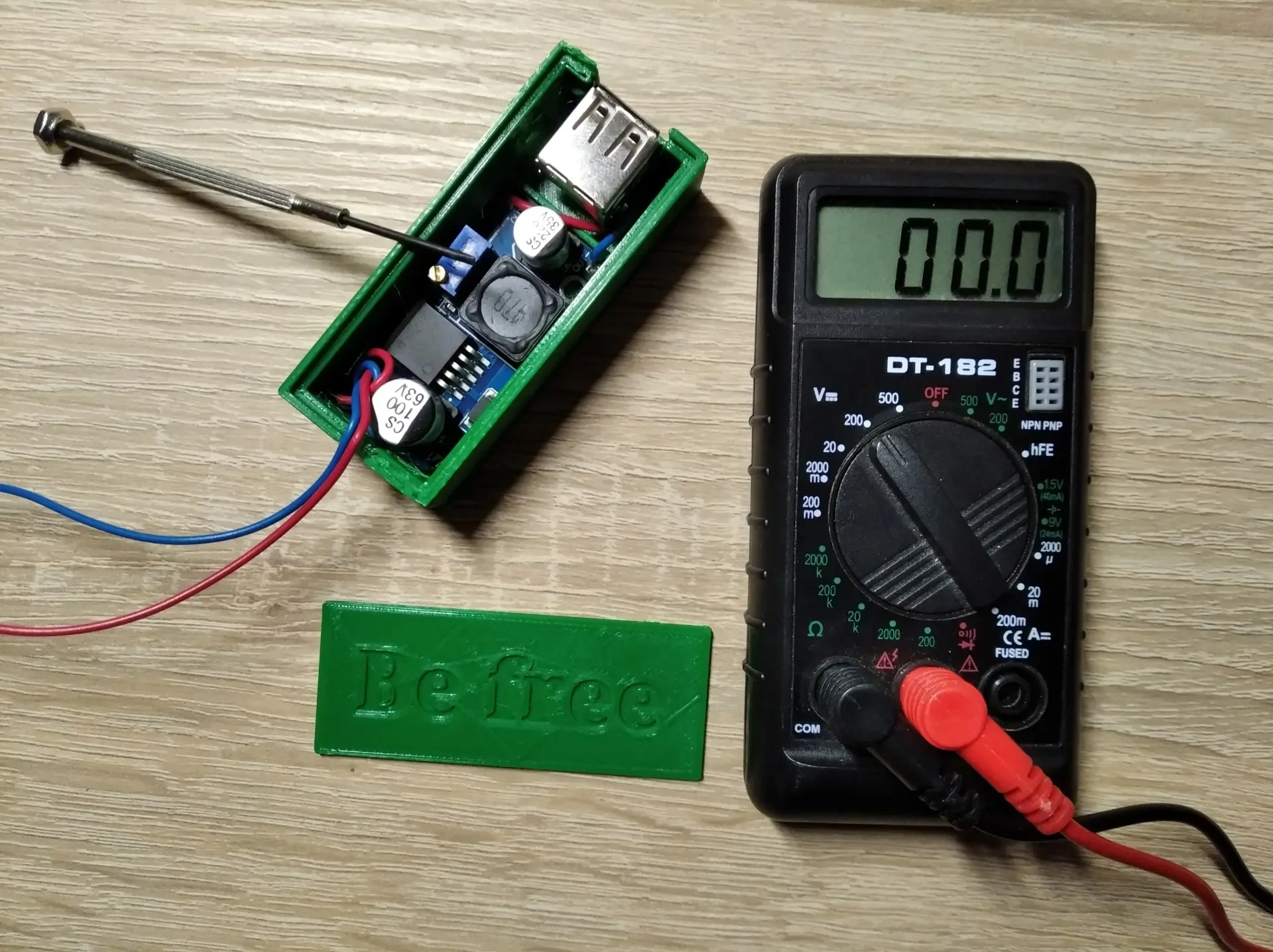

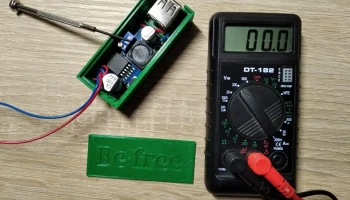

2. Подключите его к аккумулятору и установите напряжение 5 В на выходе, повернув синюю ручку резистора.
3. Припаяйте разъем USB-A, соблюдая полярность, и поместите схему в печатную деталь.

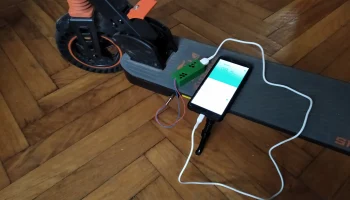

Все, теперь у вас есть блок питания до 15Вт (3А) 5В.
