Адаптер велосипедной подсветки

Источник:

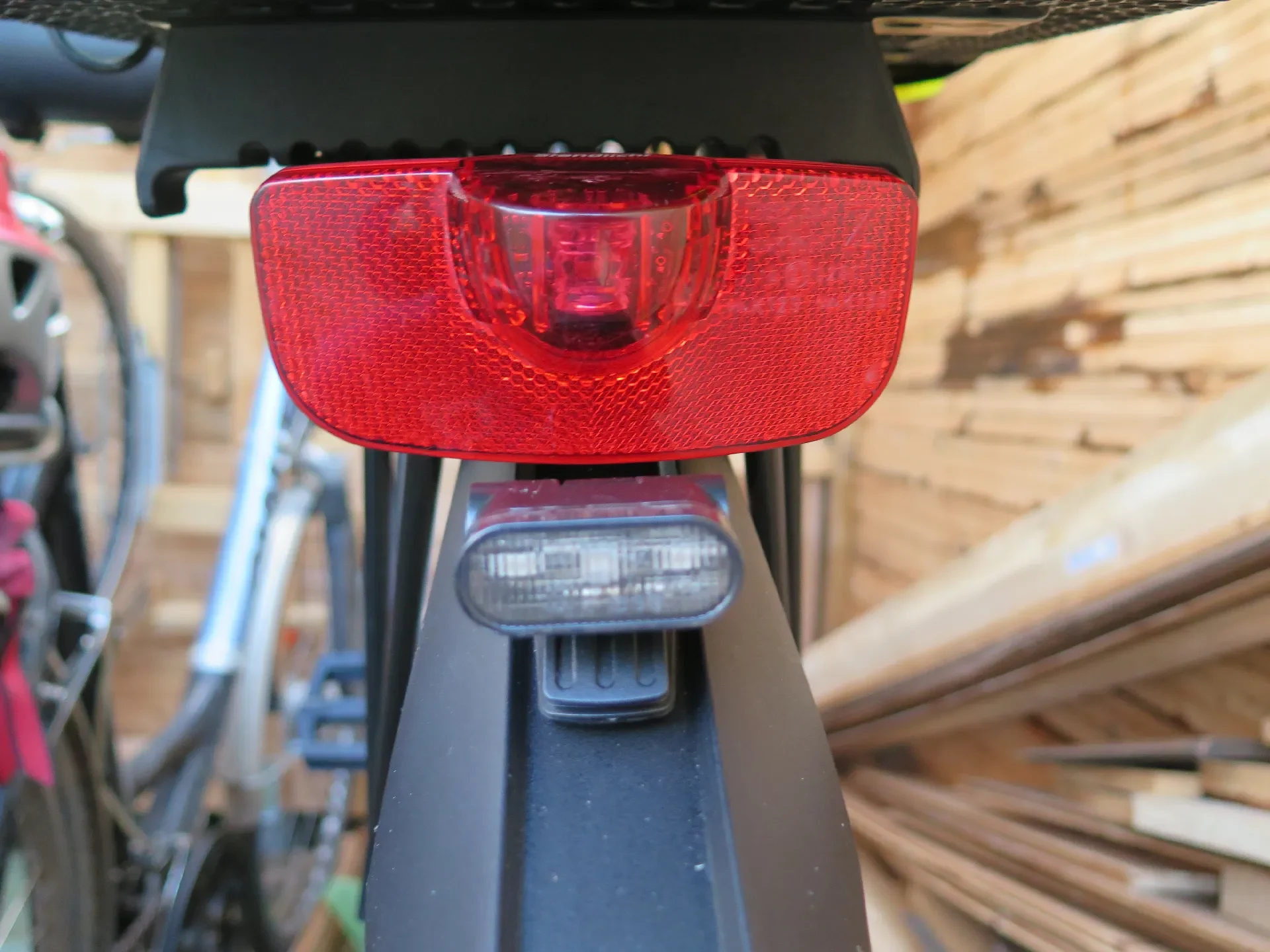

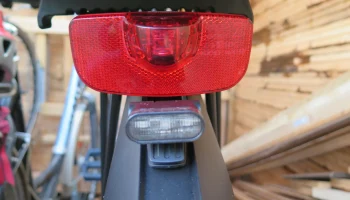

Это адаптер для крепления верхней фары Busch+Müller плюс фонарь к багажнику нового велосипеда. На самом деле мне не нужен свет, только отражатель. У оригинального заднего фонаря байка его нет, отражатель закреплен под седлом. На самом деле это нежелательно, если используется багажник, который полностью закрывает отражатель.
Вместо этого нужно починить еще один, поэтому я просто использовал старую заднюю лампу в качестве отражателя.

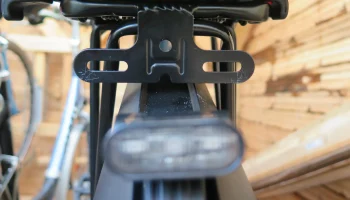

Переходник нужен, так как расстояние отверстий под винты багажника до брызговика настолько мало, что фонарь не помещается.

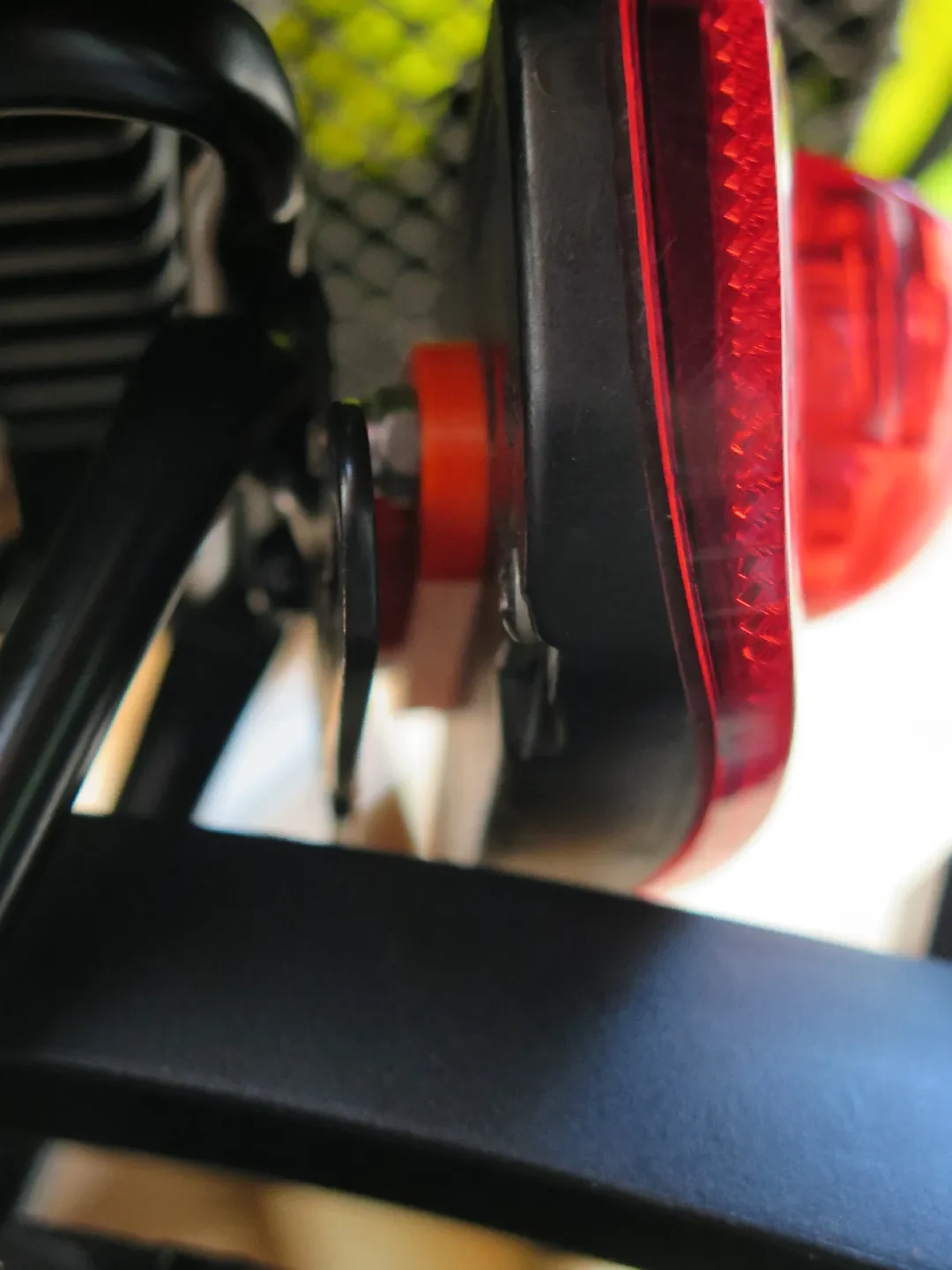

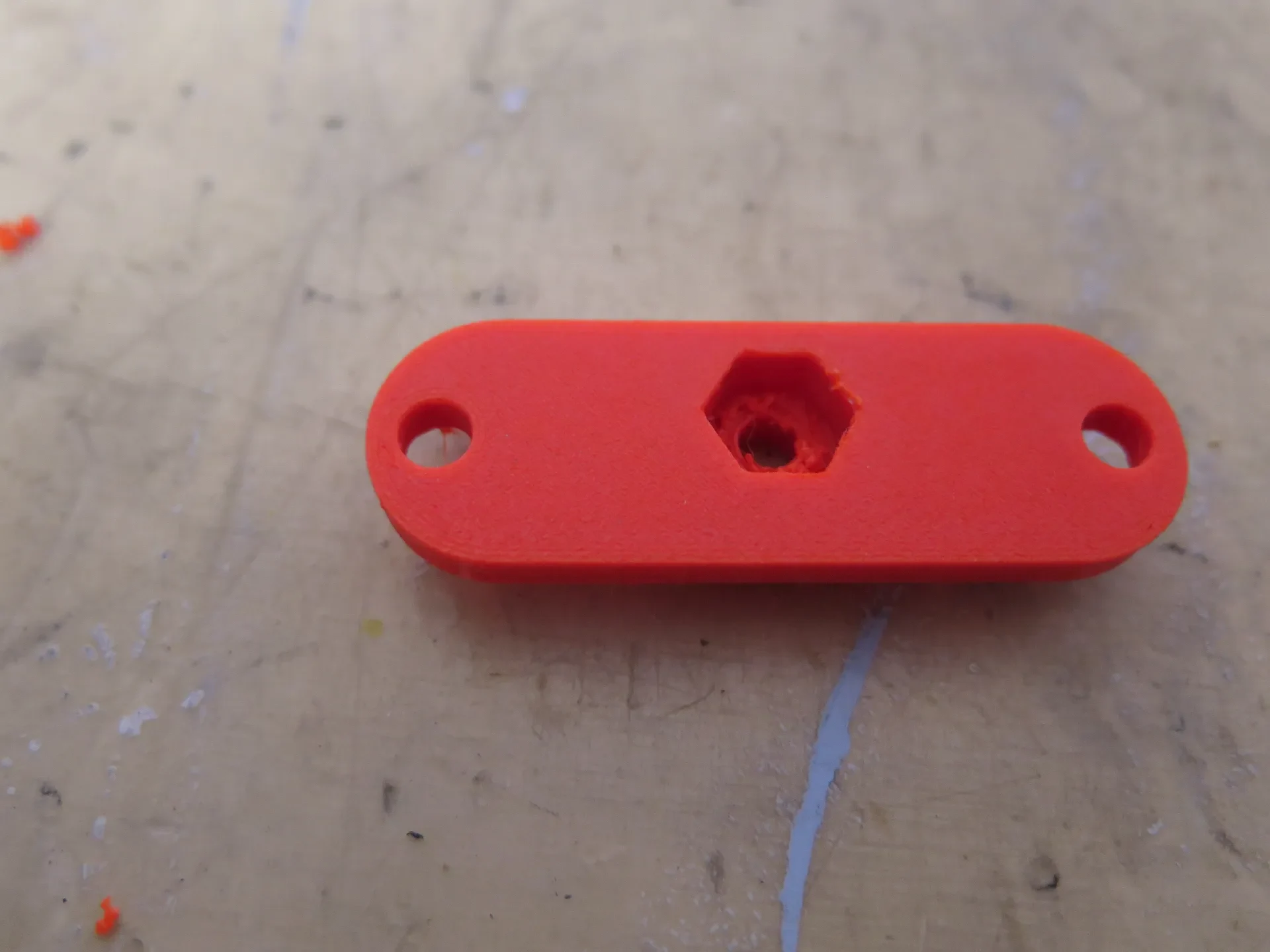

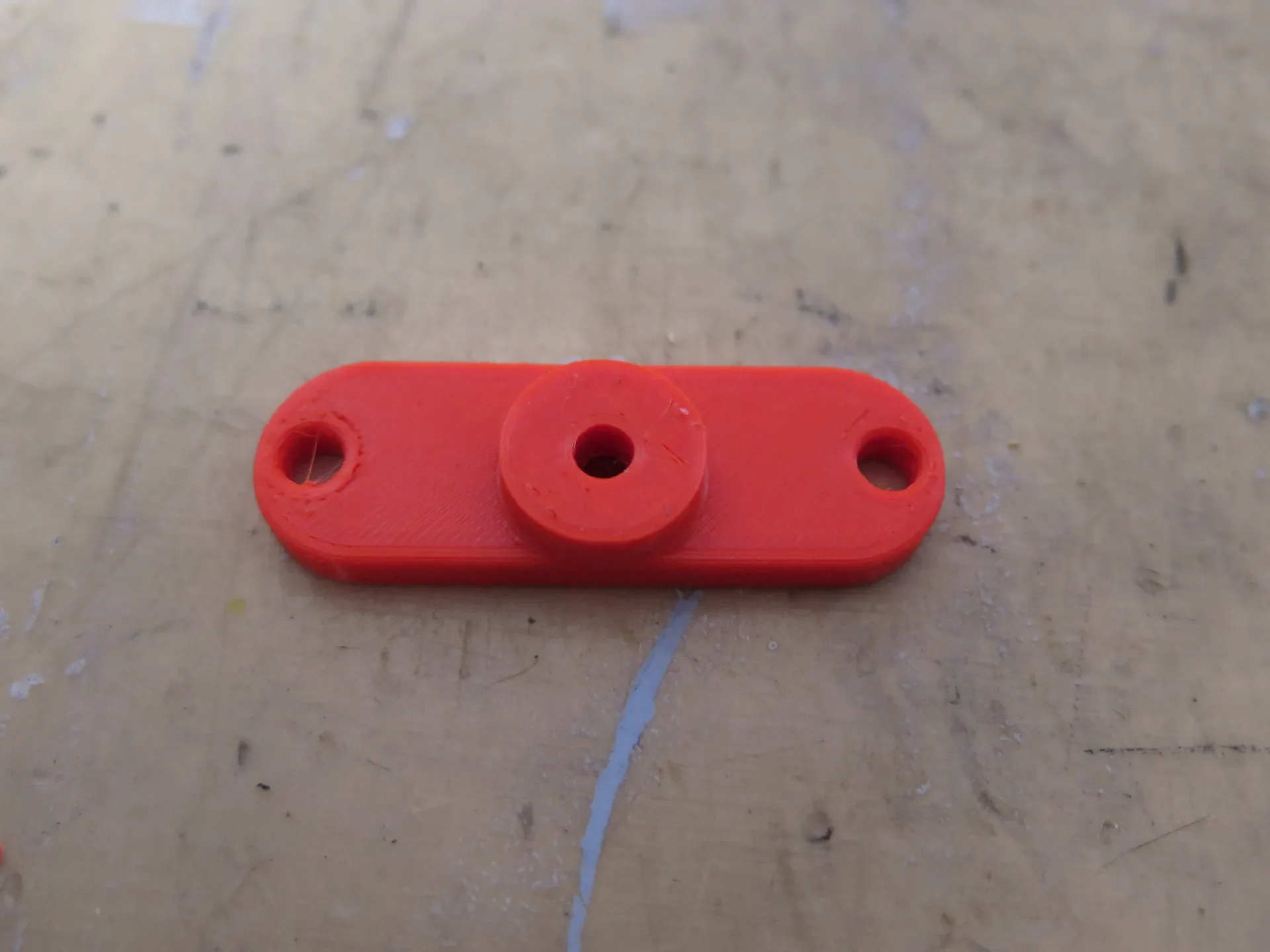

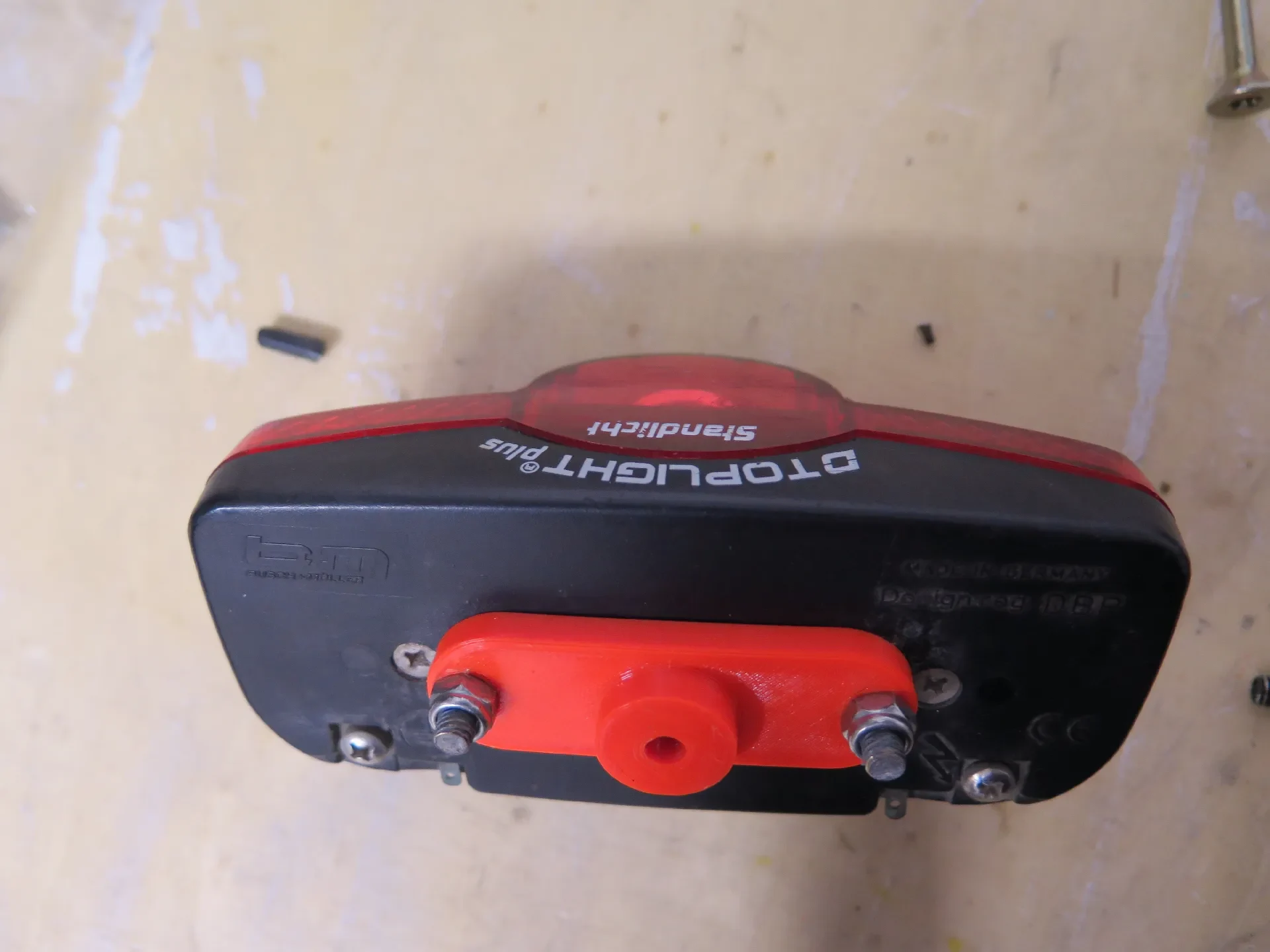

В переходник вдевается гайка М5, переходник разворачивается и крепится к фонарю с помощью винтов фонаря, гайка М5 обращена к свету. Затем адаптер можно закрепить на багажнике с помощью винта М5.

Есть две версии адаптера, одна для М5, другая для М6, потому что я ошибся, предположив, что это М6. Итак, чтобы избежать еще одного отпечатка, я просто напечатал уменьшение гайки М6 до гайки М5.
Приложены все файлы, то есть FreeCAD, STL, M3F и bgcode.

Поскольку он находится на открытом воздухе, я использовал PETG, Prusa Mini+, высоту слоя 0,2 мм («качество»), 30% заполнение, 3 периметра и органические опоры для отверстия под гайку M5.
