K-PEDC Mtn. Велосипедные педали - адаптеры туклипсов для ...

Я продолжаю пробовать различные педали для горных велосипедов на платформе/плоском велосипеде, на которые можно установить туклипсы (с модификациями или адаптерами или без них). Педали K-PEDC для гор/BMX выглядят так, как будто они могут сработать. Конечно, им нужны переходные кронштейны для крепления туклипсов.

Адаптеры заменяют один из отражателей на каждой педали. Помимо снятия этих двух отражателей, вы также можете снять нижние боковы�� шпильки/винты. При использовании туклипсов вам не нужны шпильки на нижней стороне педалей; таким образом, сняв их, вы снижаете риск того, что они поцарапают вам ногу в случае аварии (см. фотографии педалей со снятыми нижними шпильками). Кроме того, удалив нижние шпильки, вы получите запасные шпильки на случай необходимости.

Помимо адаптеров вам понадобится следующее оборудование (предпочтительно из нержавеющей стали):

4 — винты M5 x 35 мм (я предпочитаю винты с шестигранной головкой)
8 — Шайбы М5
4 — стопорные шайбы М5
4 — гайки М5
ПРИМЕЧАНИЕ. если вы используете нейлоновые контргайки вместо стандартной гайки и стопорной шайбы, вы можете использовать винты M5 x 30 мм.

При необходимости вы можете использовать фурнитуру 3/16 дюйма, но она немного ��олтается. Фурнитура 1/4 дюйма слишком толстая и потребует высверливания педалей и адаптеров. M5 лучше всего подходит для этих педалей.

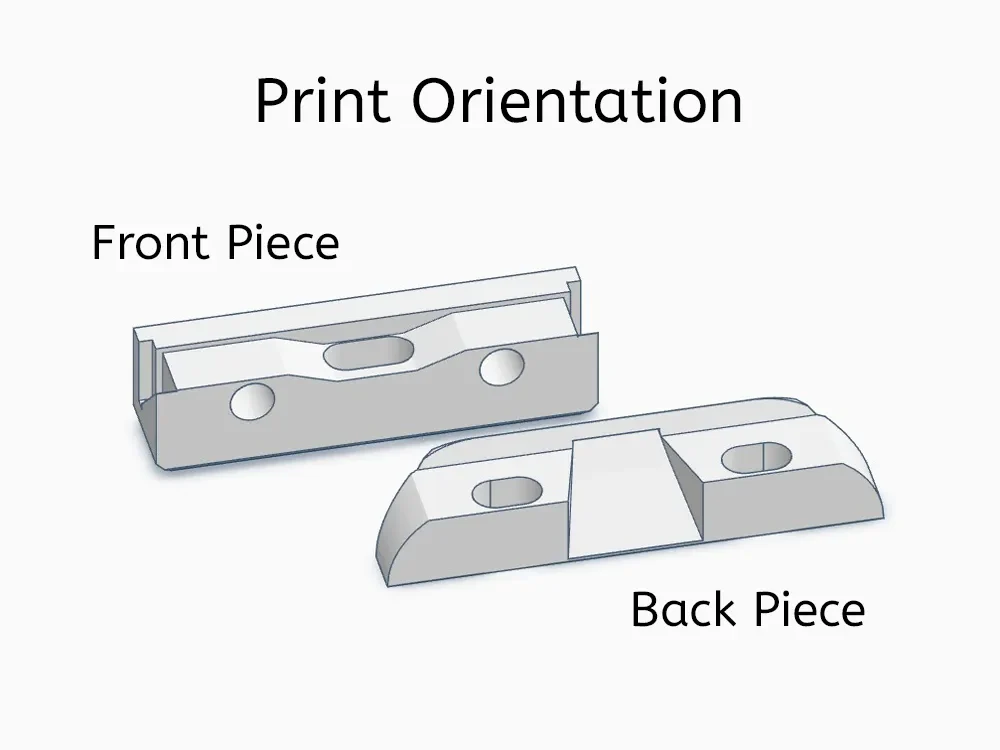

Модели печатаются в той ориентации, в которой они загружены. Это не та ориентация, в которой адаптеры подходят к педалям. Правильную ориентацию смотрите на фотографиях (это легко понять, но учтите, что передняя часть вставляется в прорезь, где был снят отражатель). Никакие опоры не нужны. Не беспокойтесь о тонких стенках, создаваемых отверстиями для винтов; печатают нормально, а наличие тонких стенок особой конструктивной роли не играет.

Я распечатал свои адаптеры следующим образом:

Сопло 0,4 мм
0,20 высота слоя
НОАК
3 стенки, нижний и верхний слои
100% заполнение с юбкой

Пара адаптеров, каждый с передней и задней частью (всего 4 шт.), при печати с юбкой с 1 петлей использовала 26,55 г нити, а общее время печати составило около 55 минут (включая прогрев и калибровку).

ПРИМЕЧАНИЕ. Чтобы снять отражатель, посмотрите на открытую нижнюю часть отражателя. Вставьте тонкую отвертку за корпус отражателя (есть видимый зазор). Поднимите отражатель настолько, чтобы поднять его заднюю часть над двумя фиксирующими выступами на корпусе педали. При этом на задней стороне отражателя вы увидите два углубления на корпусе педали, которые позволят вам надавить на отражатель. Аккуратно поддев одну сторону отражателя, вытолкните его с другой стороны (гвоздем большого пальца или другим инструментом).

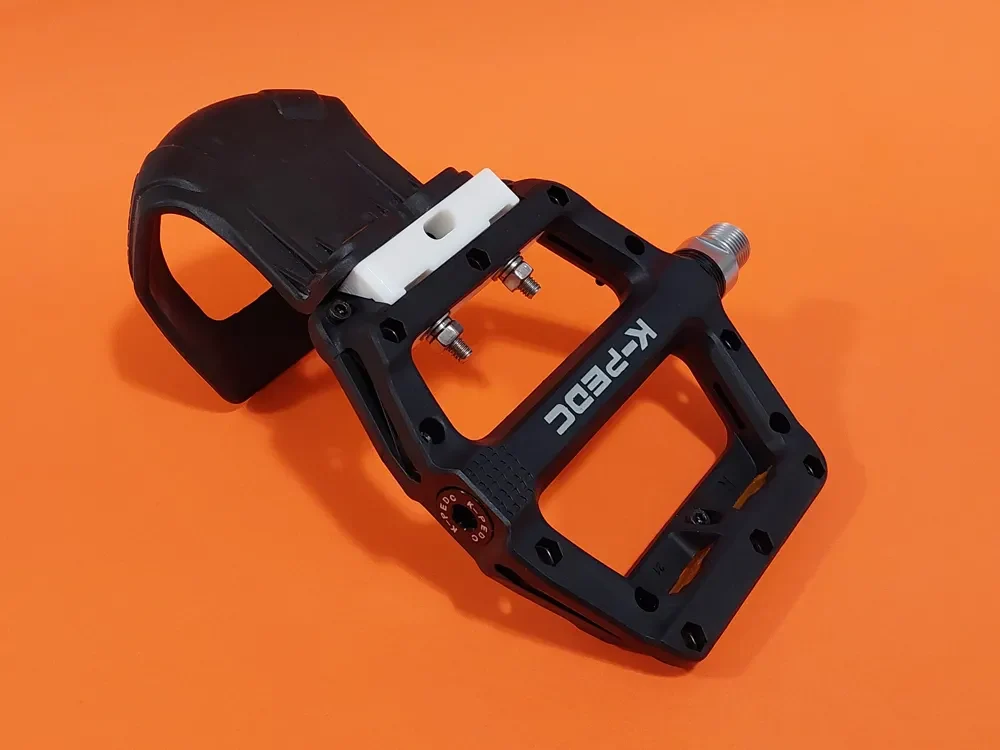

ПРИМЕЧАНИЕ: При прикреплении туклипсов (убедитесь, что вы устанавливаете зажимы в правильной ориентации для педалей R и L; их легко установить в перевернутом положении):

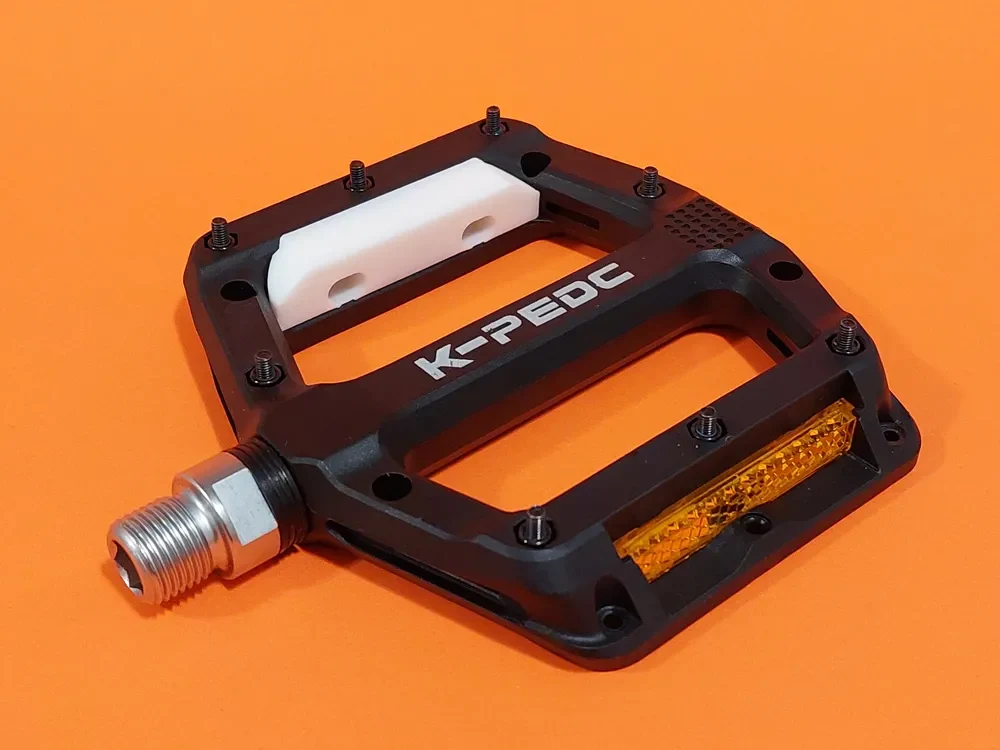

Вставьте переднюю часть адаптера в паз, из которого был снят отражатель.

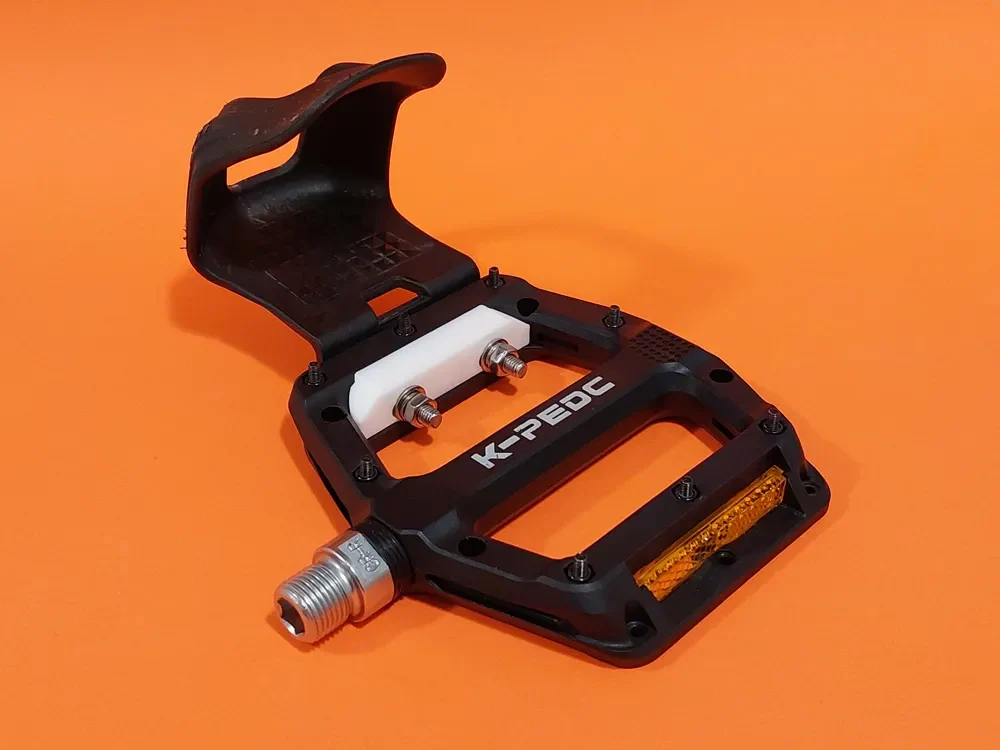

Вставьте два винта с шайбами ​​в отверстия туклипса, а затем через передний переходник и корпус педали.

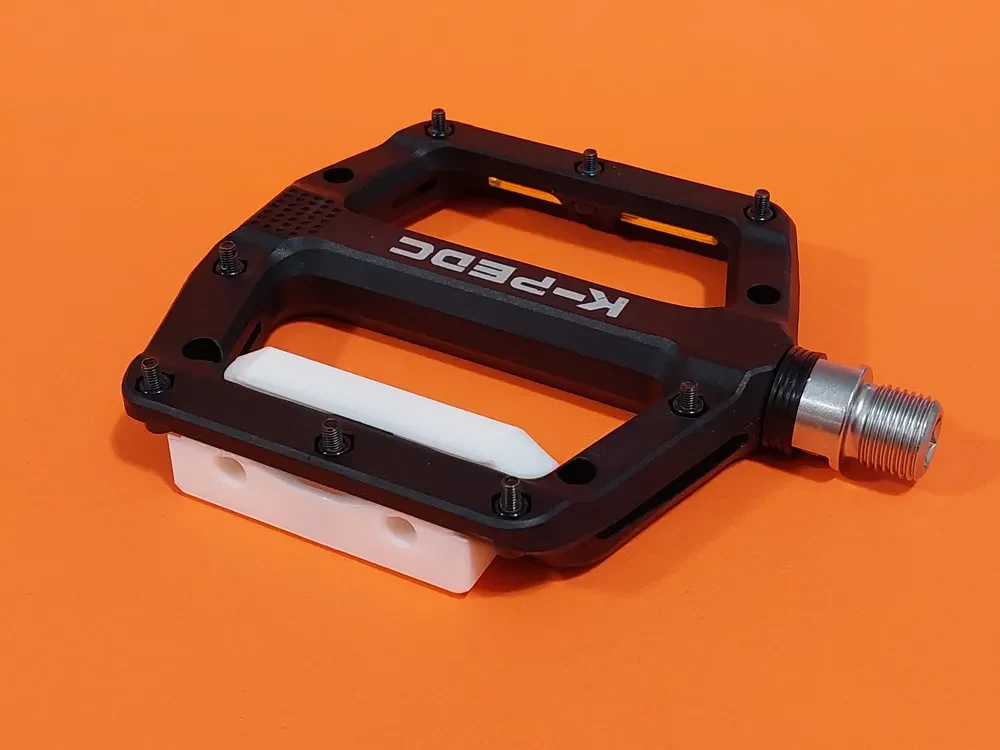

Затем наденьте заднюю часть адаптера на выступающие винты и вкручивайте ее до тех пор, пока она не будет полностью прилегать к корпусу педали — допуски жесткие из-за того, что части адаптера смещены друг от друга, но все равно работает отлично.
Затем установите оставшиеся шайбы, стопорные шайбы и гайки.
