Выключатель для мотоцикла Yamaha XT 550 1982 года выпуска...

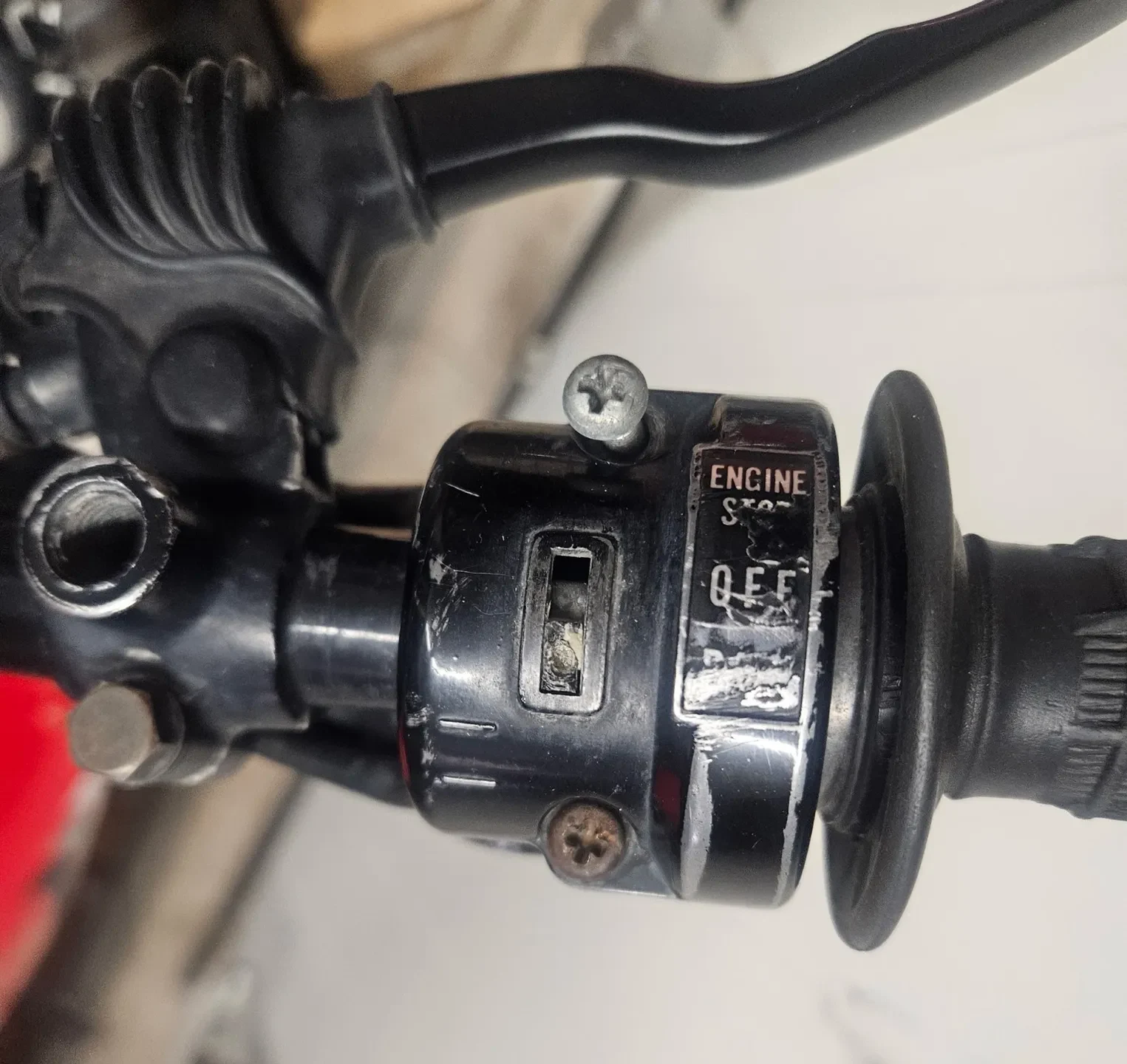

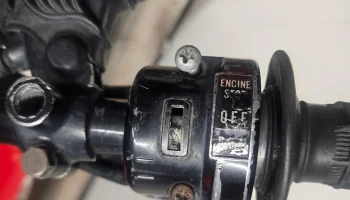

Выключатель на мотоцикле для бездорожья Yamaha XT 550 1982 года имеет слабое место в переключателе. Вместо того, чтобы покупать совершенно новый модуль аварийного выключателя, можно легко заменить сам переключатель. Я смоделировал деталь по образцу оригинальной детали. Я распечатал из PETG, и мой BIL говорит, что он отлично работает. Загружаю версии stl, Step и FreeCAD на случай, если кто-то захочет разобраться с ними больше, чем я.

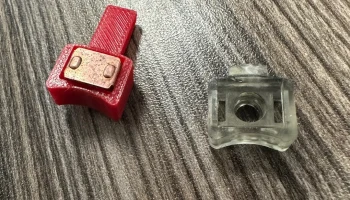

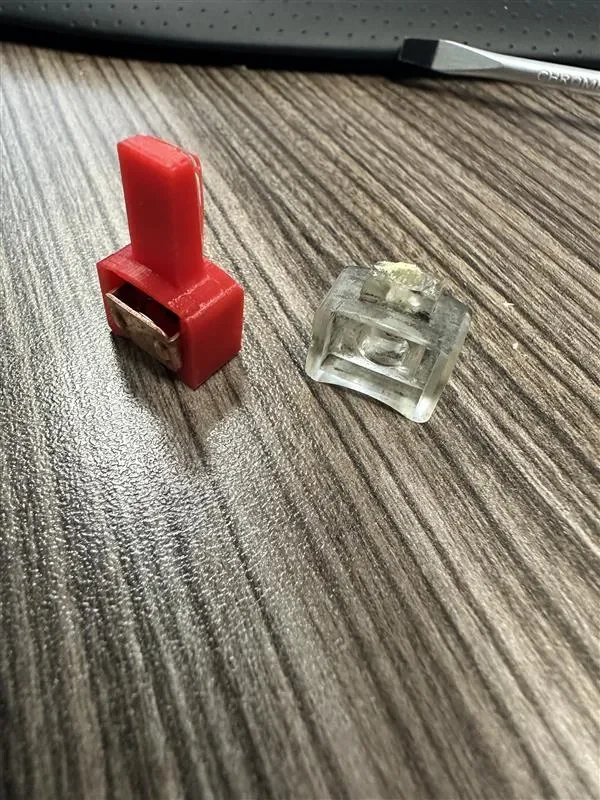

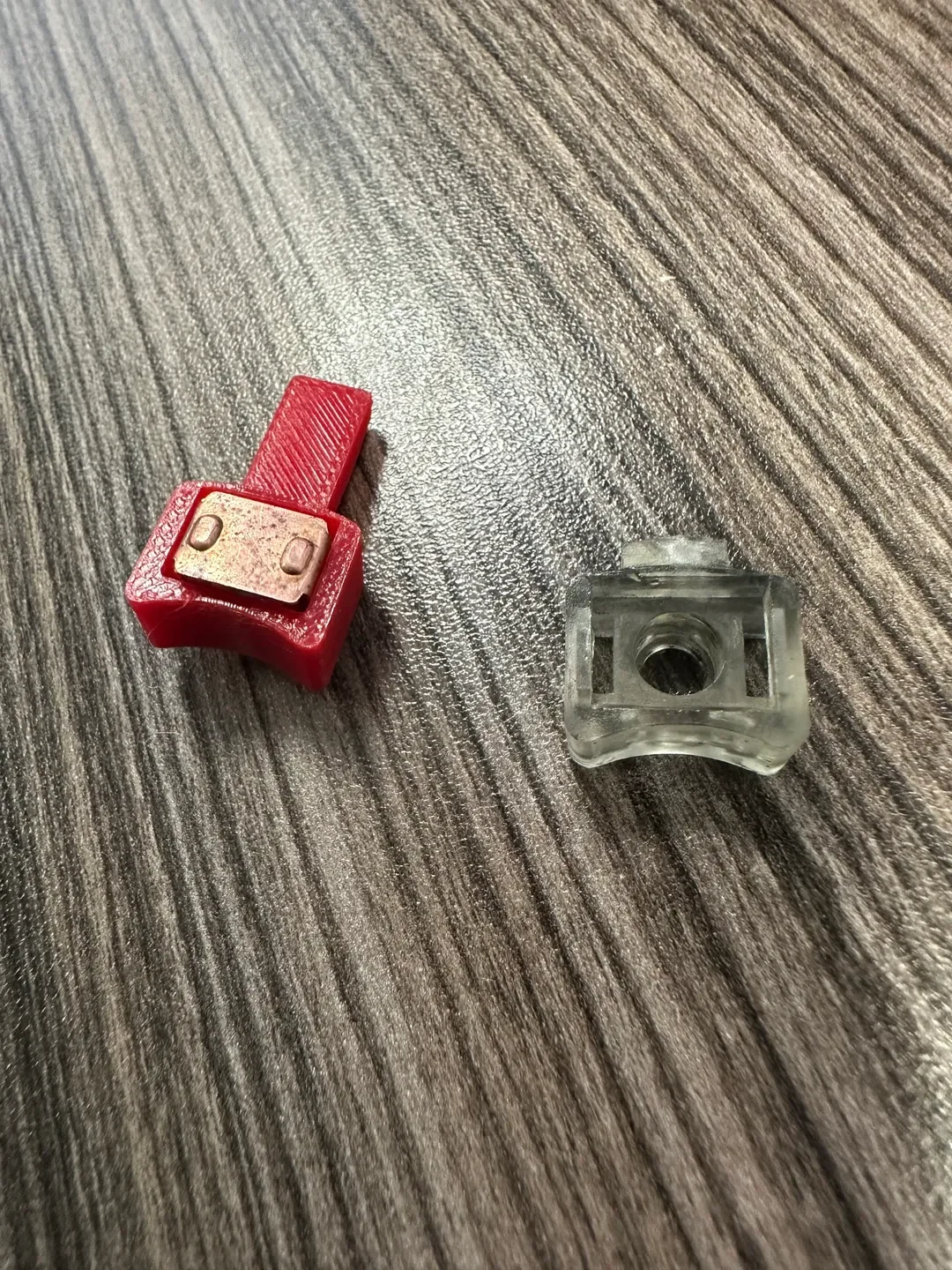

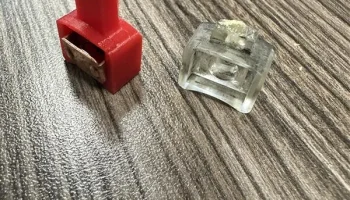

Я распечатал модель на боку. БИЛ сказал, что ему пришлось высверлить немного опорного материала, чтобы часть рычага могла пройти через корпус, но номинальный размер должен быть точным. Эта модель требует повторного использования оригинального резинового стопора, пружины и контактной пластины, хотя, проявив немного изобретательности, я уверен, что можно найти способ заменить и их.

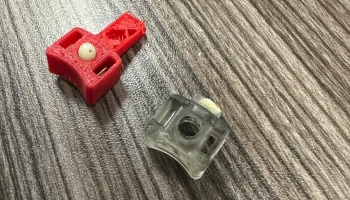

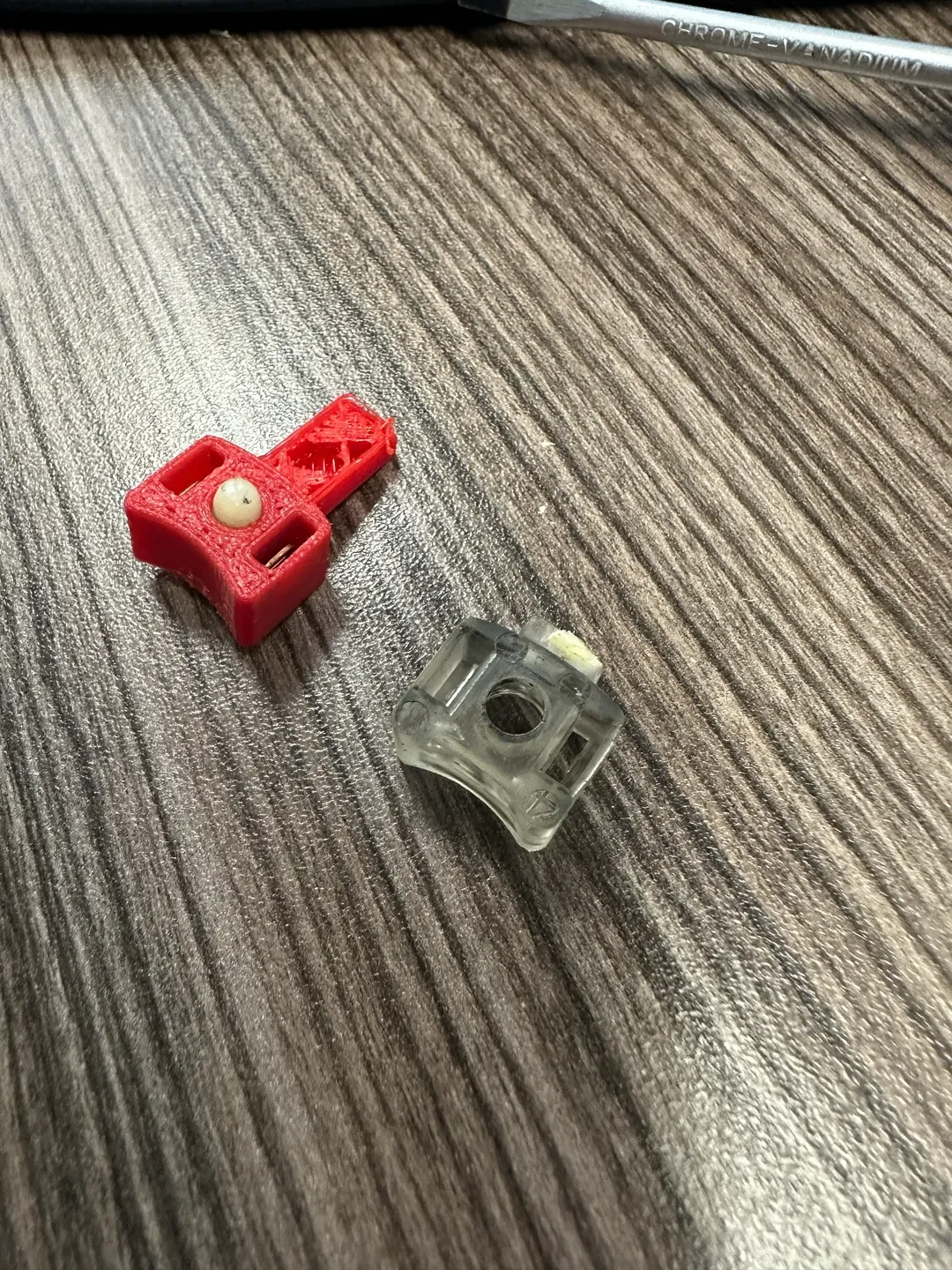

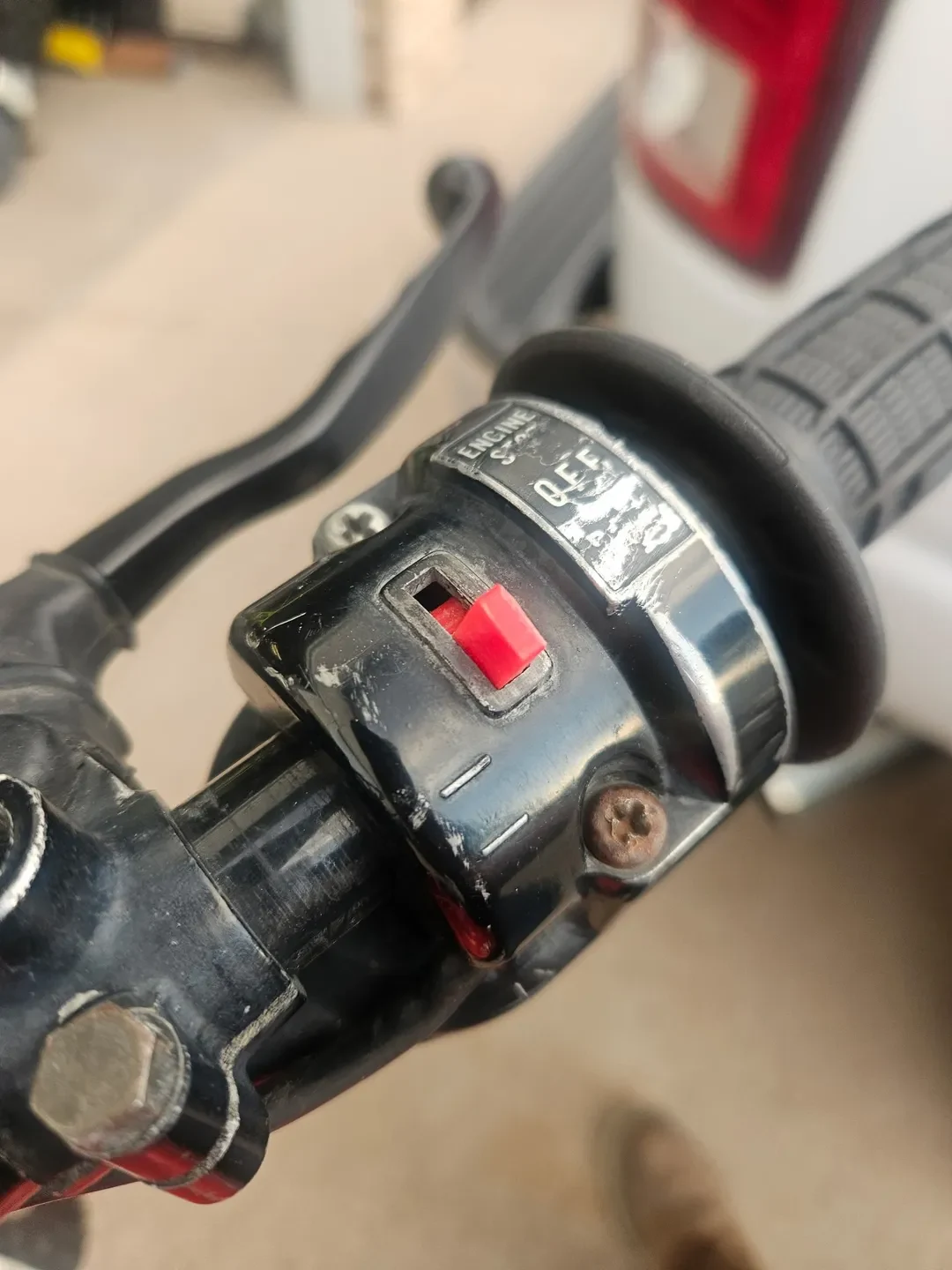

Примечание. На послед��ем изображении действительно показан дрянной выступ. Я думаю, что это была первая итерация. Я настроил параметры нарезки для последующих отпечатков, но понял, что это мусор. Мне просто не удалось получить более качественные фотографии готового продукта.
