Держатель блока питания 42 В для электронного велосипеда ...

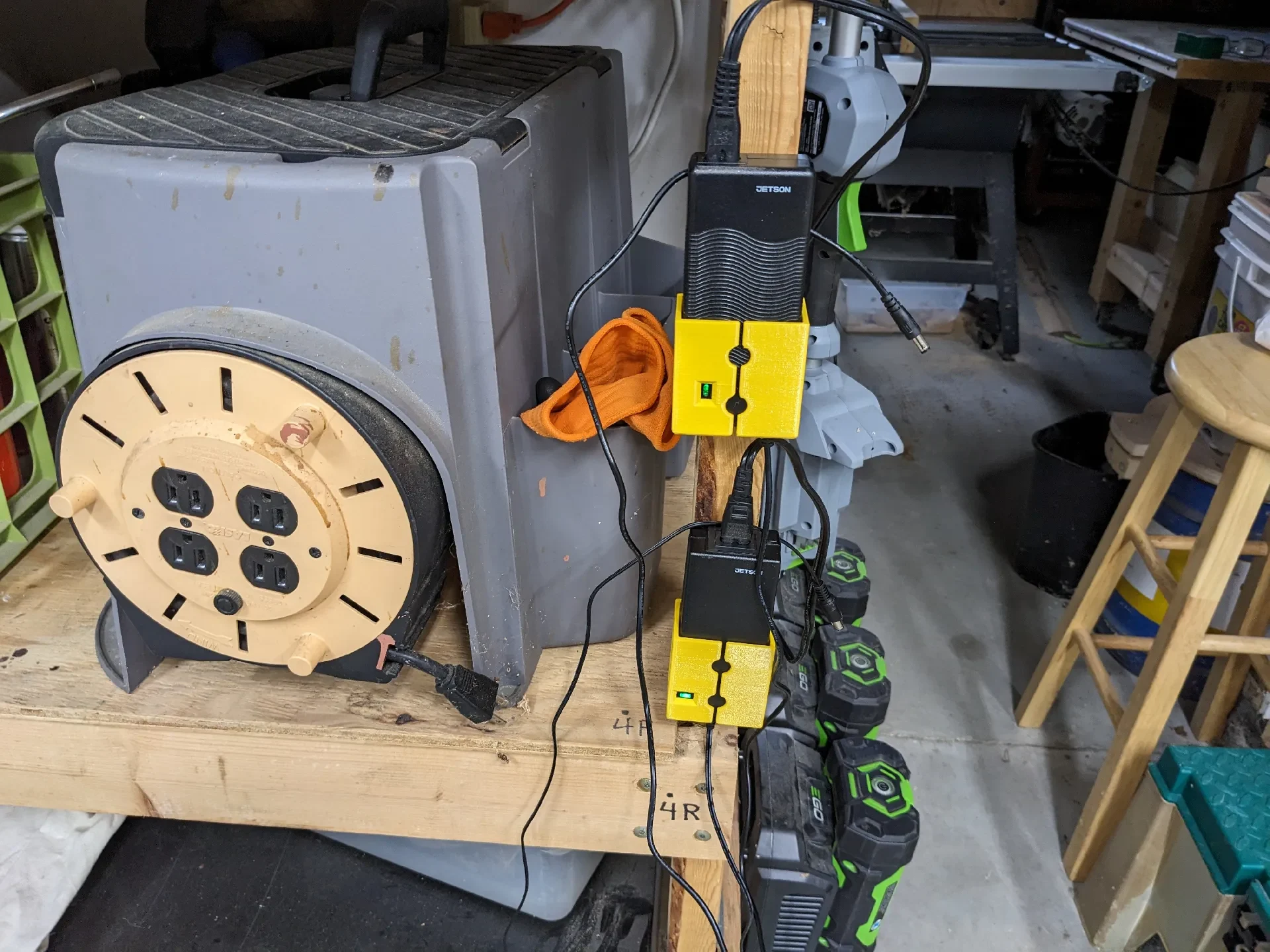

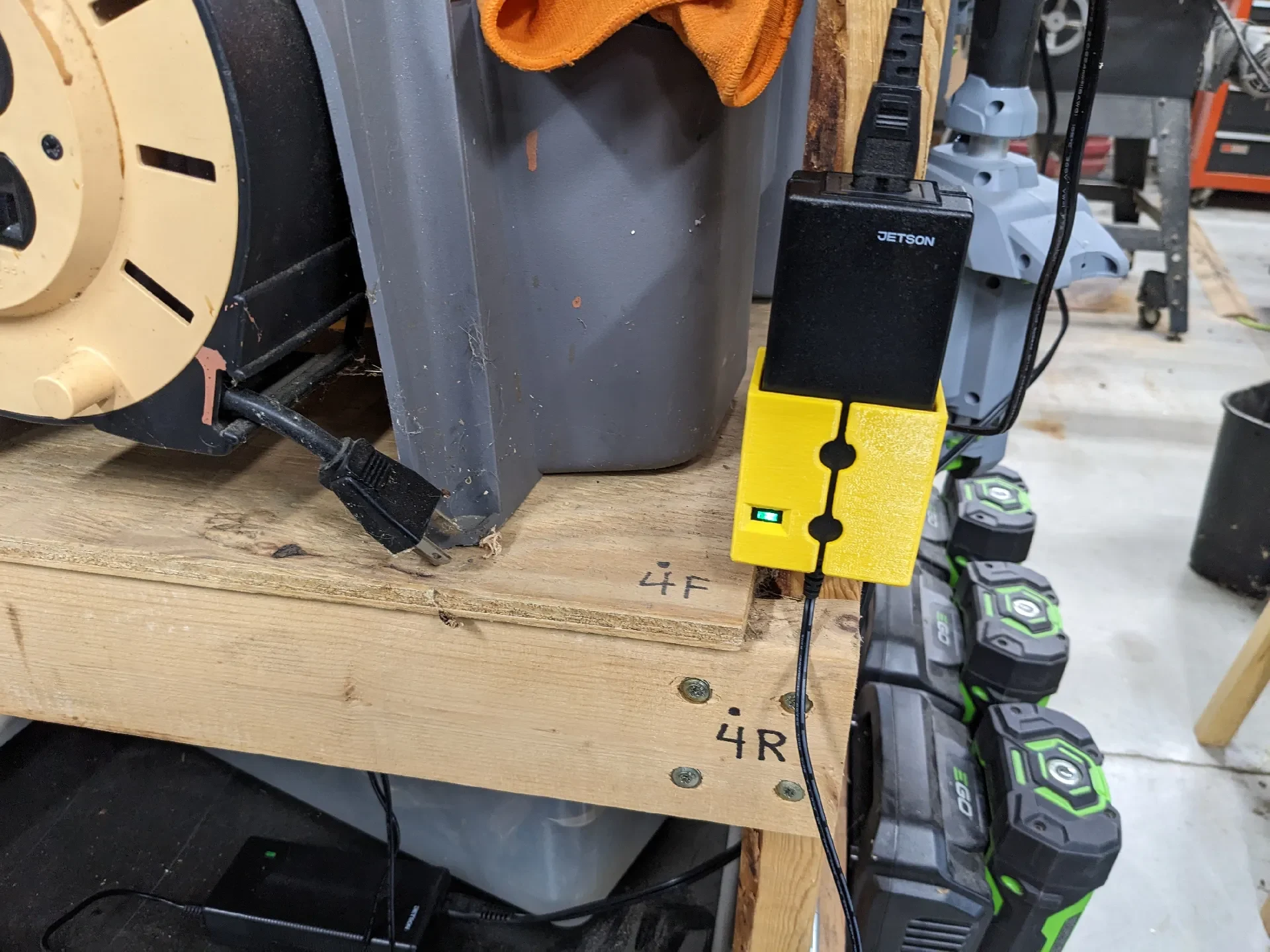

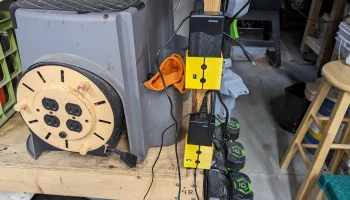

Я сделал эти держатели для блоков питания для двух своих электронных велосипедов Jetson. Они предназначены для крепления к деревянной раме с помощью шурупов № 6 (3,5 мм). Кронштейны сконструированы таким образом, что блок питания можно снять, не снимая кронштейны.

По какой-то причине два блока питания, которые у меня есть для одинаковых велосипедов, немного отличаются, поэтому я сделал держатели для каждой версии.

Для справки, размеры источника питания:

Версия «А»: 120 мм Д x 52 мм x x глубина 32,4 мм.
Версия «B»: длина 132,5 мм, ширина 57,8 мм, глубина 31,7 мм.

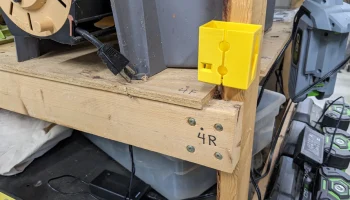

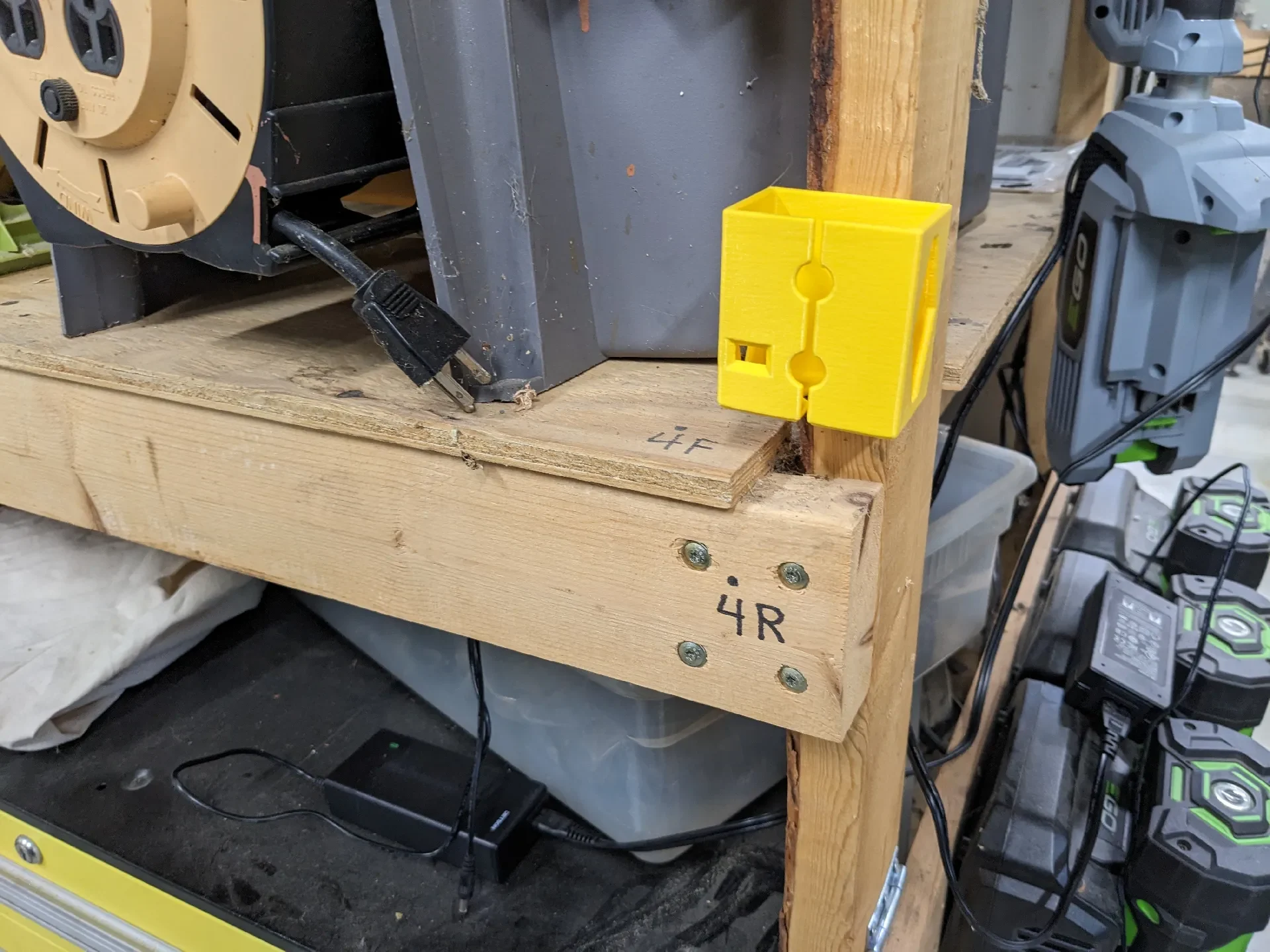

Как уже отмечалось, кронштейны крепятся с помощью шурупов № 6 (3,5 мм). Используйте источник питания в качестве «шаблона» для определения положения кронштейнов, а затем привинтите кронштейны на место.

Распечатать инструкции

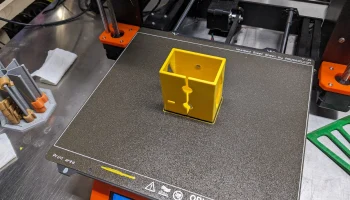

Используйте предоставленные файлы 3mf для печати в PETG; иначе:

Высота слоя 0,3 мм
2 периметра
20% заполнение сетки

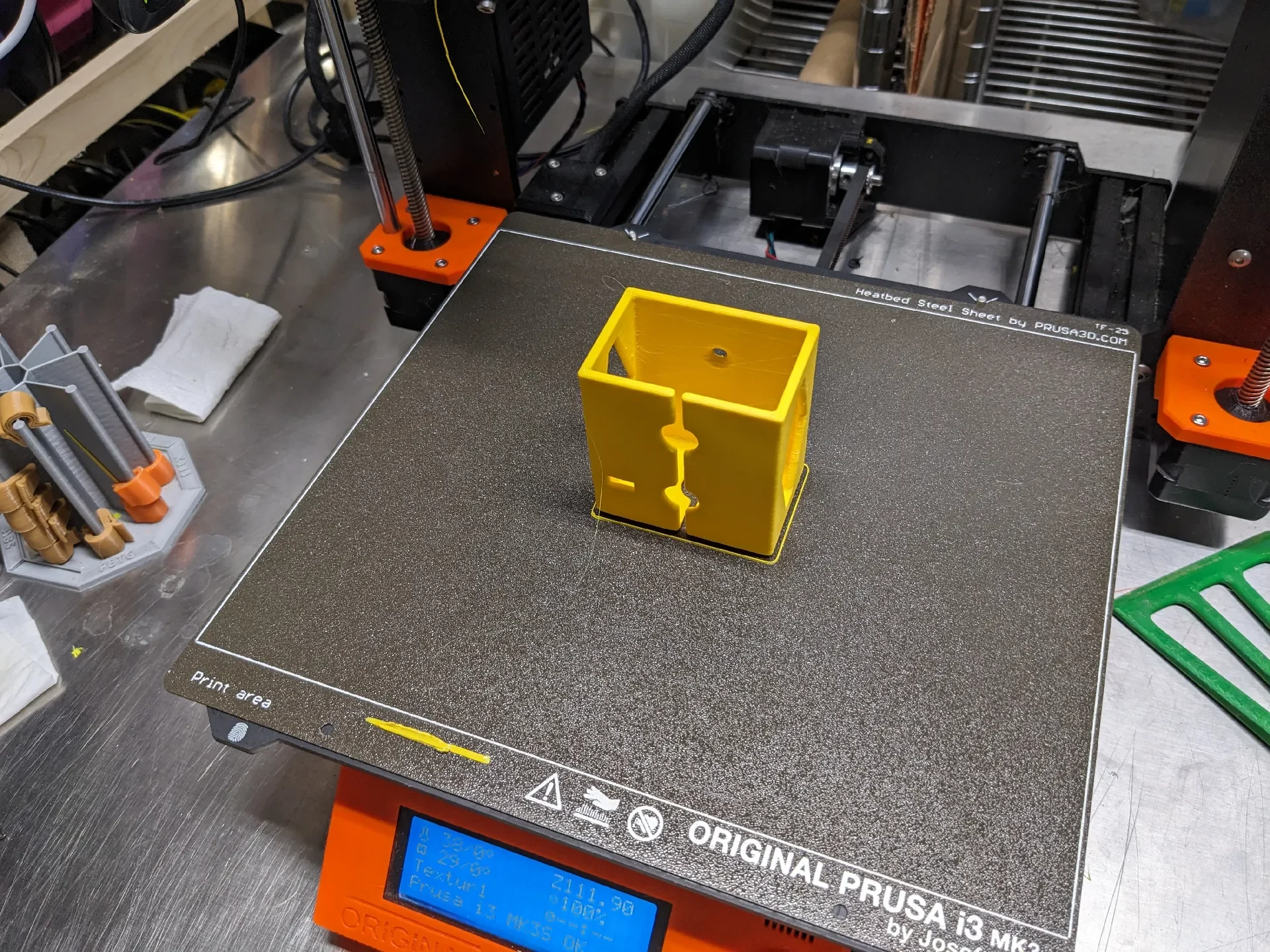

Ориентируйтесь на рабочую пластину концами вниз.

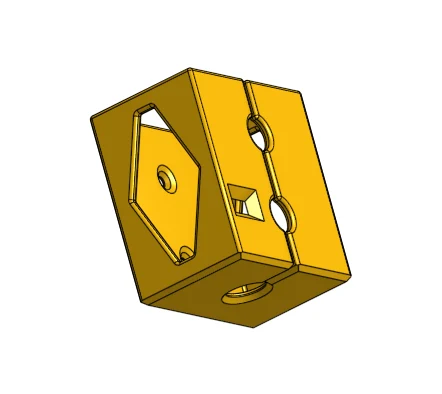

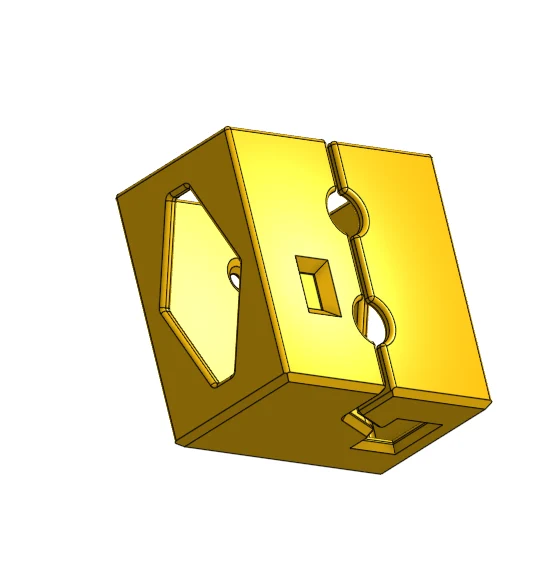

САПР

Файлы 3D CAD OnShape для этого находятся здесь:

https://cad.onshape.com/documents/878e4a7fd034f26f729bfcc3/w/6b574fb453391e4376 fcefda/e/e5f56de293a5ca7ef3f24132?renderMode=0&uiState=6514e2e6817b162c1f2da911
