Хранение и подача энергии для моего туристического велоси...

немецкий:
https://www.printables.com/model/1448832-energiezentrale-tourenfahrrad

Это мой проект по хранению и доставке энергии для моего туристического велосипеда (не электронного велосипеда). Это решение позволяет перемещаться с помощью мобильного телефона даже во время длительных туров без использования дополнительных источников питания. Это решение уже без проблем зарекомендовало себя на протяжении 3000 км.

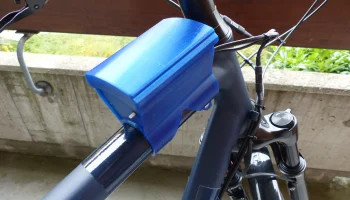

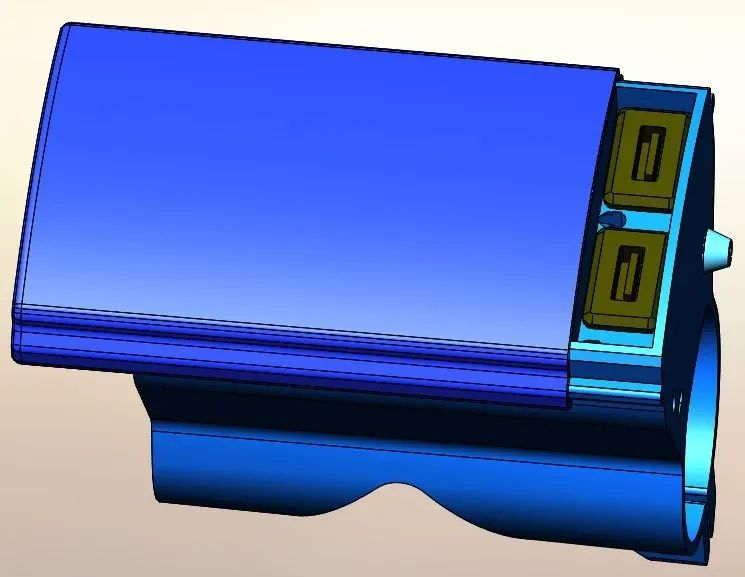

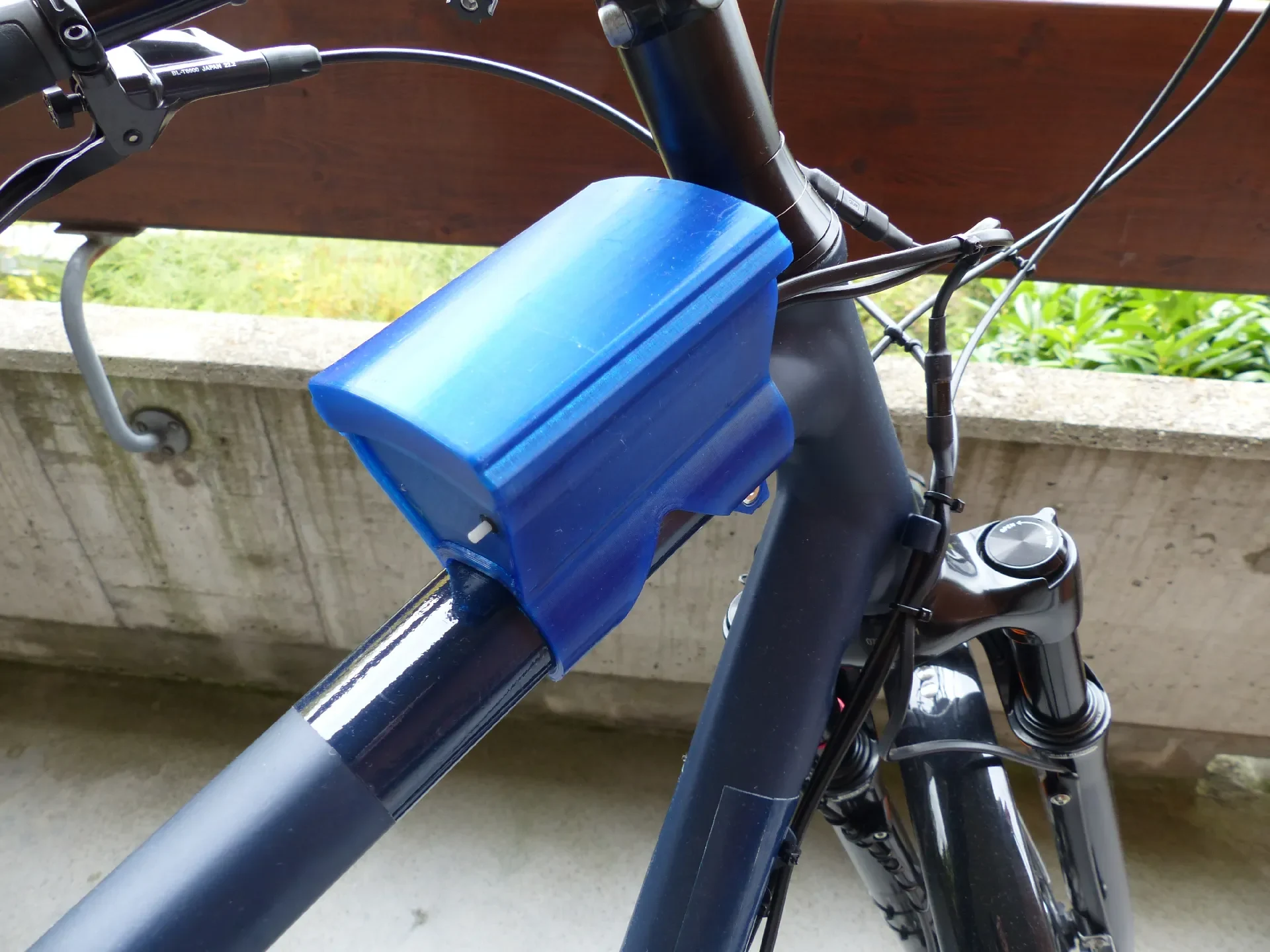

Когда идет дождь, я закрываю крышку. Это защищает USB-порты, но также делает их недоступными. Если весь день будет идти дождь, аккумулятор сотового телефона может разрядиться преждевременно.
К счастью, со мной такого еще ни разу не случалось. Конечно, есть более приятные способы провести дождливый день, чем кататься на велосипеде В любом случае, когда крышка закрыта, корпус обеспечивает надежную защиту даже от сильного дождя.

Моей отправной точкой стал зарядный модуль Йенса Дюринга под названием Forumslader.
https://www.forumslader.de/aheadlader-v6/

Название «Aheadlader» указывает на то, где этот модуль фактически предназначен для использования, то есть в рулевой колонке (впереди). Сначала я реализовал это так, но для меня явным недостатком было ограниченное пространство и плохая доступность модуля в передней трубе в случае возникновения проблем или обслуживания/замены аккумулятора. Я также обнаружил, что емкость аккумуляторов слишком мала для длительных поездок, где не всегда есть доступ к питанию 220 В.

Поэтому я разработал план поместить этот превосходный электронный модуль в новый корпус с батареями большего размера на конце верхней трубы моего велосипеда.

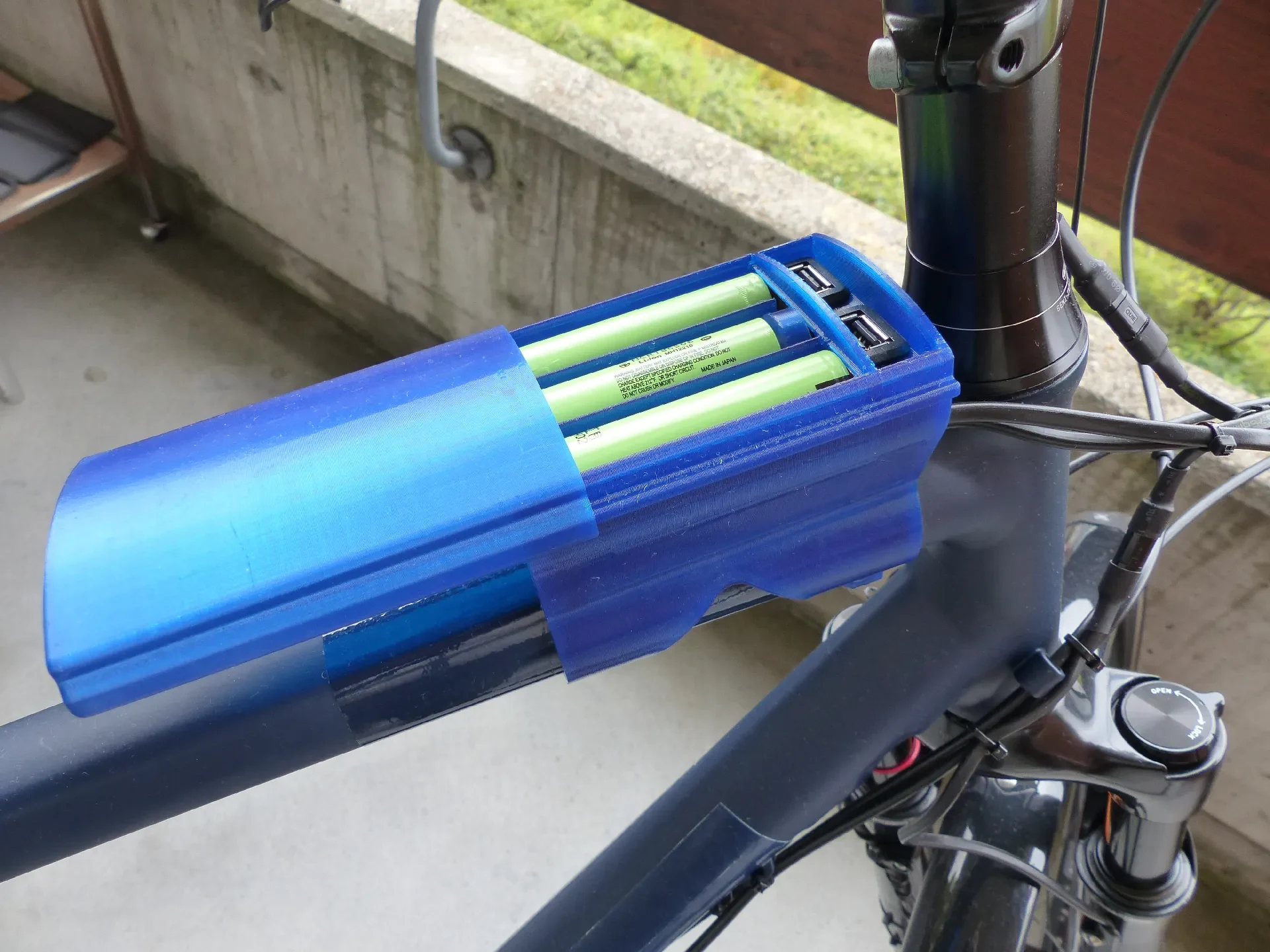

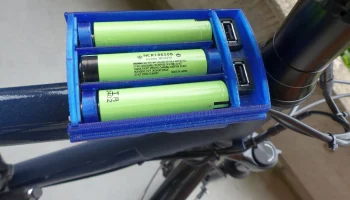

Большим преимуществом является то, что вы можете снять три батареи и хранить их зимой в «теплом месте» и заряжать по мере необходимости.
При необходимости вы также можете легко заменить батарейки. Вы даже можете носить с собой запасные батарейки.
Это решение также дает вам доступ к двум портам USB.

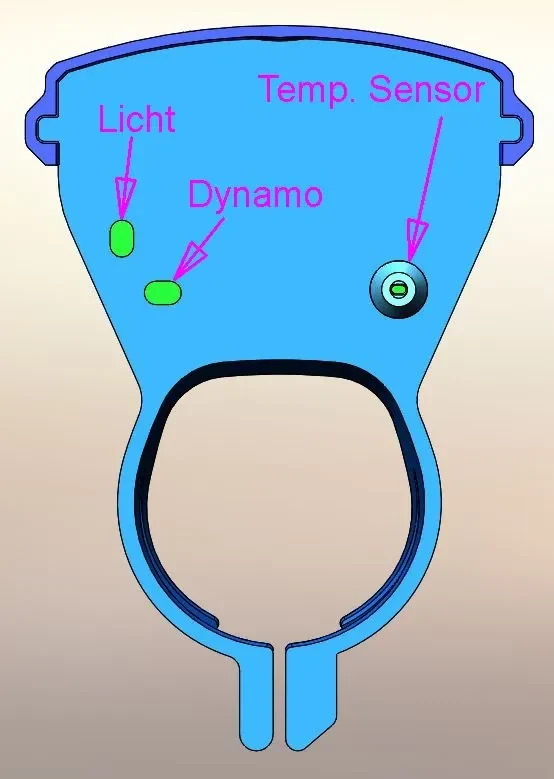

Модуль имеет подключения для:
1. Динамо-машина (моя динамо-втулка: SHIMANO Deore XT DH-T8000-3D)

2. Свет
3. USB-разъемы

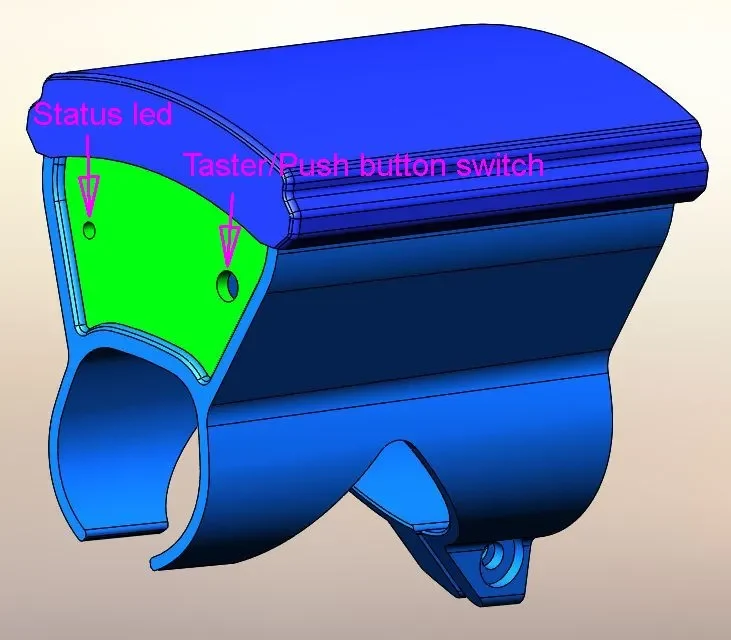

4. Кнопка запуска (электроника очень эффективна и отключается, когда динамо-машина не подает питание). Кнопка запуска удобна, когда велосипед стоит на месте и хочется что-то проверить или подключить к мобильному приложению. Когда динамо-машина выработает напряжение, модуль, конечно, запустится автоматически.
5. Светодиодный индикатор состояния (входит в комплект).

6. Датчик температуры (входит в комплект)
7. Блютуз. Работает с приложением (Forumslader) на вашем мобильном телефоне и предоставляет много данных о батареях, а с помощью динамо-машины также о скорости и пройденном расстоянии.

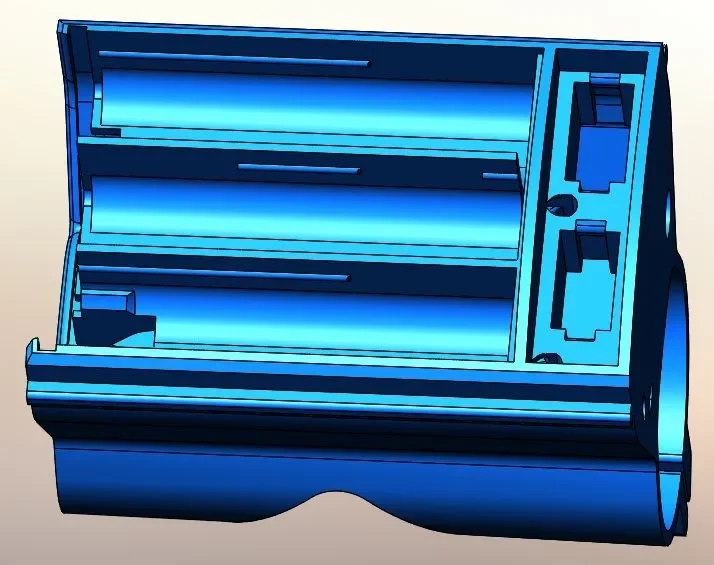

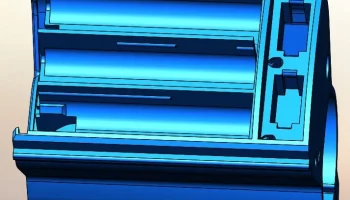

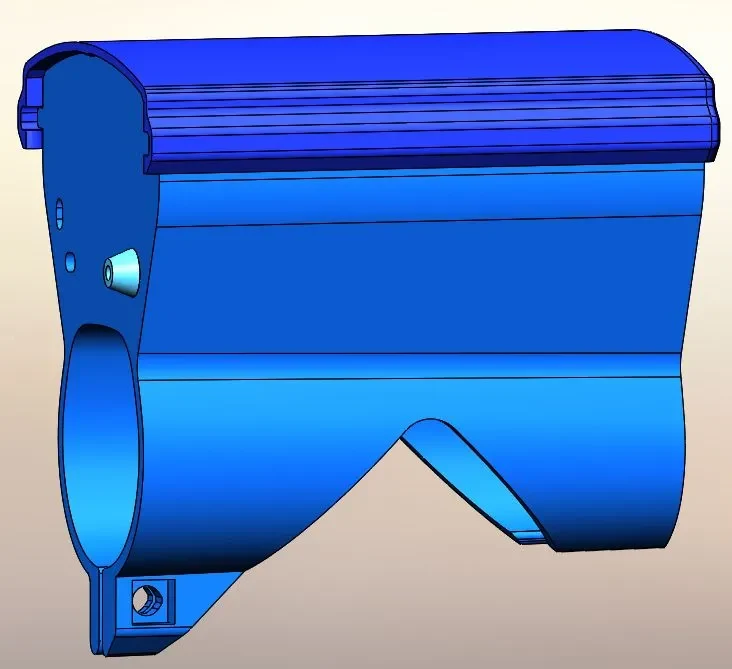

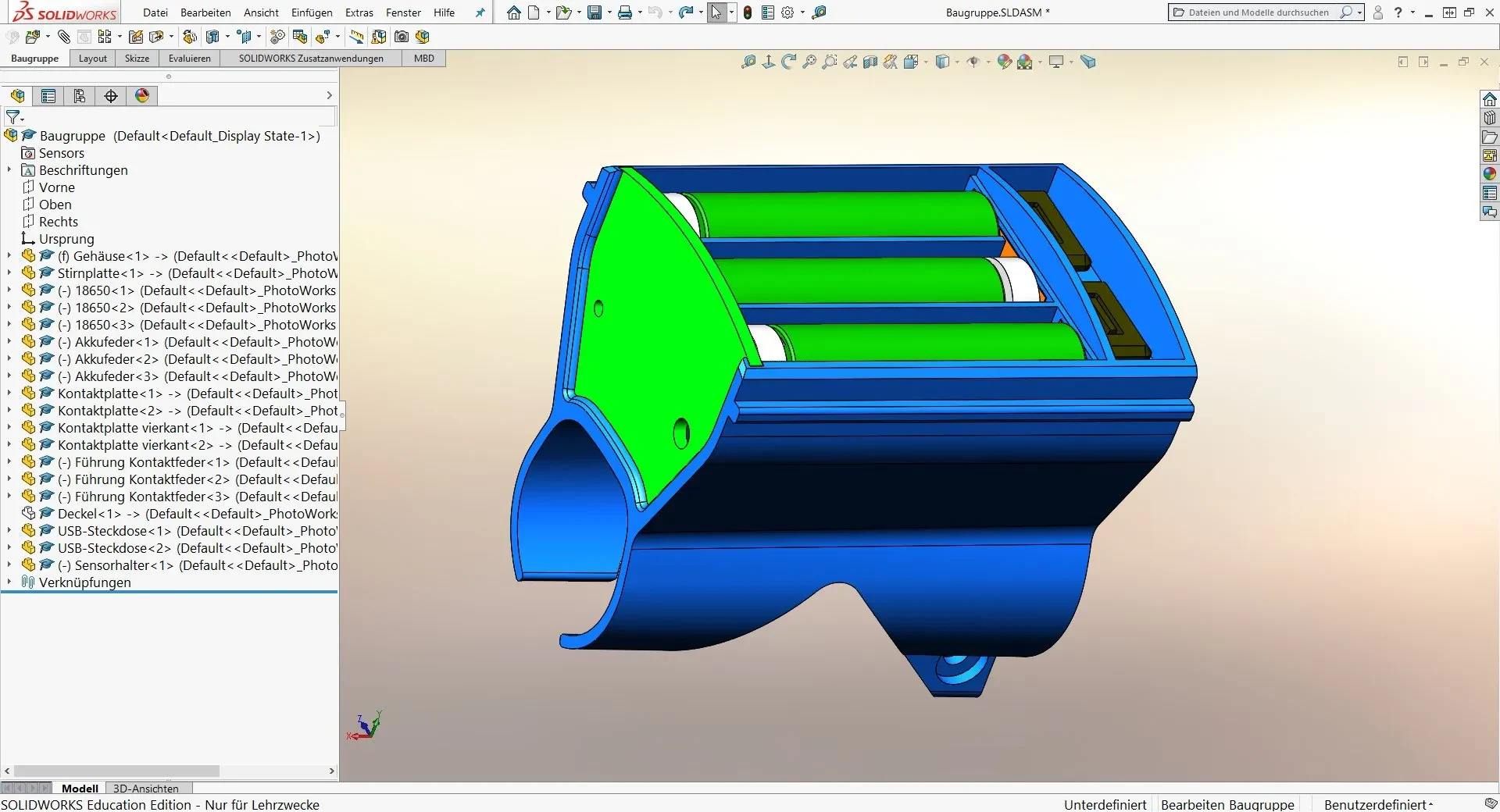

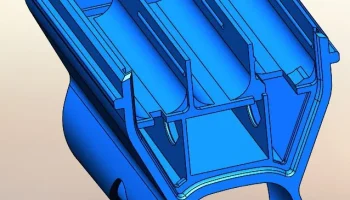

Корпус:

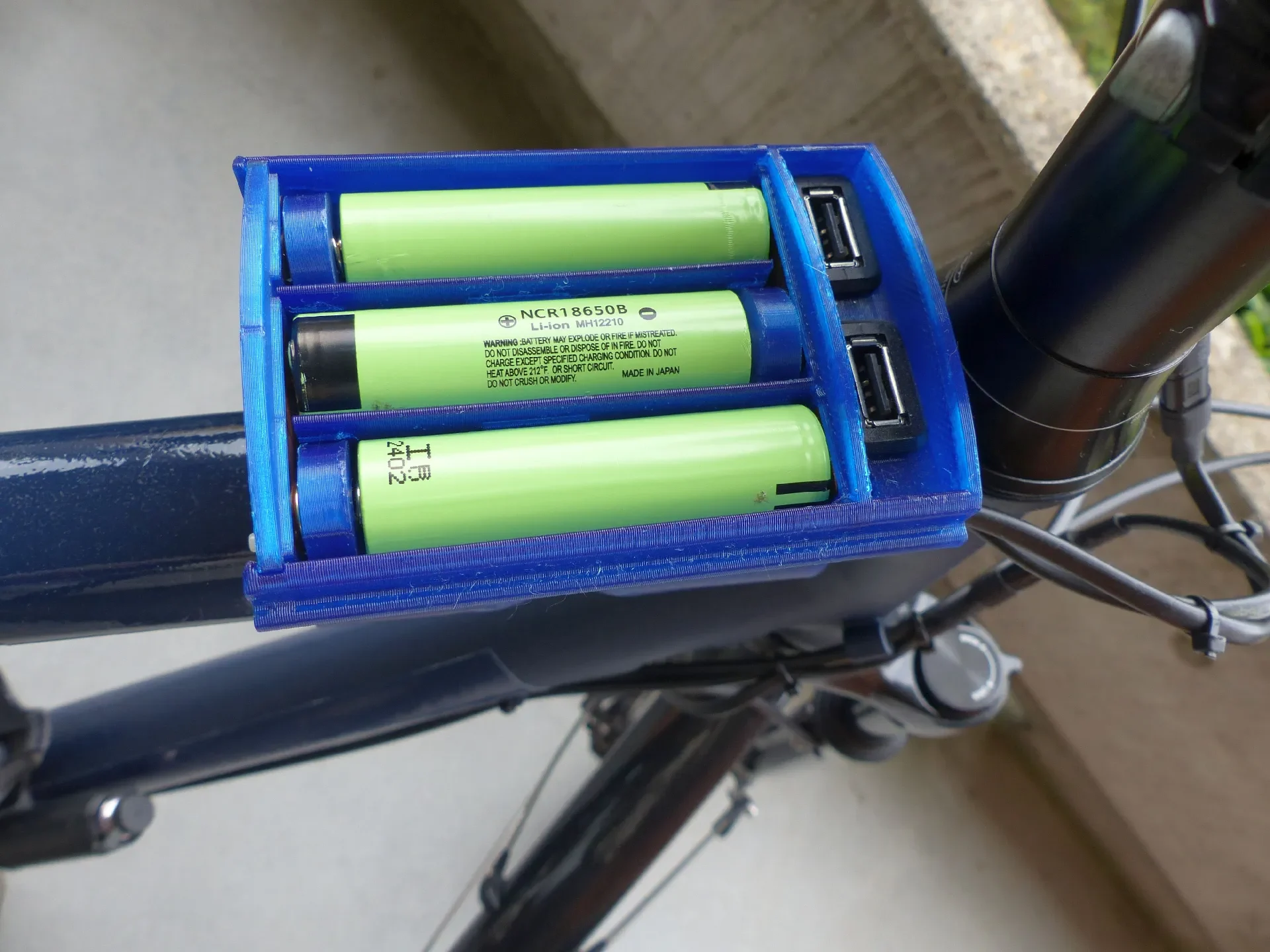

Как видно на фотографиях, для аккумуляторов также нужны медные контакты, которые необходимо вырезать из медного листа толщиной 1,5 мм. Либо вам удастся вдавить их так, чтобы они приклеились (точные размеры), либо вам придется использовать клей.

Используемые материалы:

1x Forumslader V6 (заказывать без батареек!). Я заплатил за него 85 евро в 2024 году.
https://www.forumslader.de/aheadlader-v6/

3 контактные пружины для аккумуляторов:
https://de.aliexpress.com/item/4001076387868.html?spm=a2g0o.order_list.order_list_main.143.78541802Qe2v0G&gatewayAdapt=glo2deu

1x медный лист:
https://de.aliexpress.com/item/1005001323500499.html?spm=a2g0o.order_list.order_list_main.128.78541802Qe2v0G&gatewayAdapt=glo2deu
заказ: https://www.amazon.de/dp/B0CH9MVXNZ?ref=ppx_yo2ov_dt_b_fed_asin_title

3 батарейки (литиевые 18650):
https://de.aliexpress.com/item/32771532107.html?spm=a2g0o.order_list.order_list_main.133.78541802Qe2v0G&gatewayAdapt=glo2deu

2x USB-разъема (с 4 проводами!):
https://www.amazon.de/dp/B0CNC1VV9W?ref=ppx_yo2ov_dt_b_fed_asin_title
Для зарядки современных смартфонов необходимо соединить два средних контакта (для передачи данных). В противном случае Android будет жаловаться, и скорость зарядки будет крайне низкой.
Это означает, что необходимы USB-розетки с 4 проводами подключения!

4x штекерное соединение между модулем и динамо-машиной/фарой:
https://www.amazon.de/dp/B0C6PDXT5H?ref=ppx_yo2ov_dt_b_fed_asin_title

Кабель от модуля к динамо-машине и фаре:
https://www.amazon.de/dp/B08KRZFTRB?ref=ppx_yo2ov_dt_b_fed_asin_title

Защитная пленка для краски:
https://www.amazon.de/dp/B08KRZFTRB?ref=ppx_yo2ov_dt_b_fed_asin_
