Крепление заднего фонаря и крыло для заднего велосипедног...

Задняя стойка для велосипедов Delta Cycle Megarack Ultra имеет странную заднюю часть, из-за которой трудно надежно закрепить задний фонарь. Там торчит тонкая металлическая пластина с парой отверстий, а также два вертикальных монтажных отверстия на верхней пластине стойки (см. изображения по ссылке).

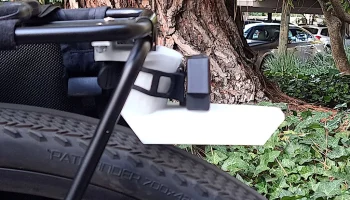

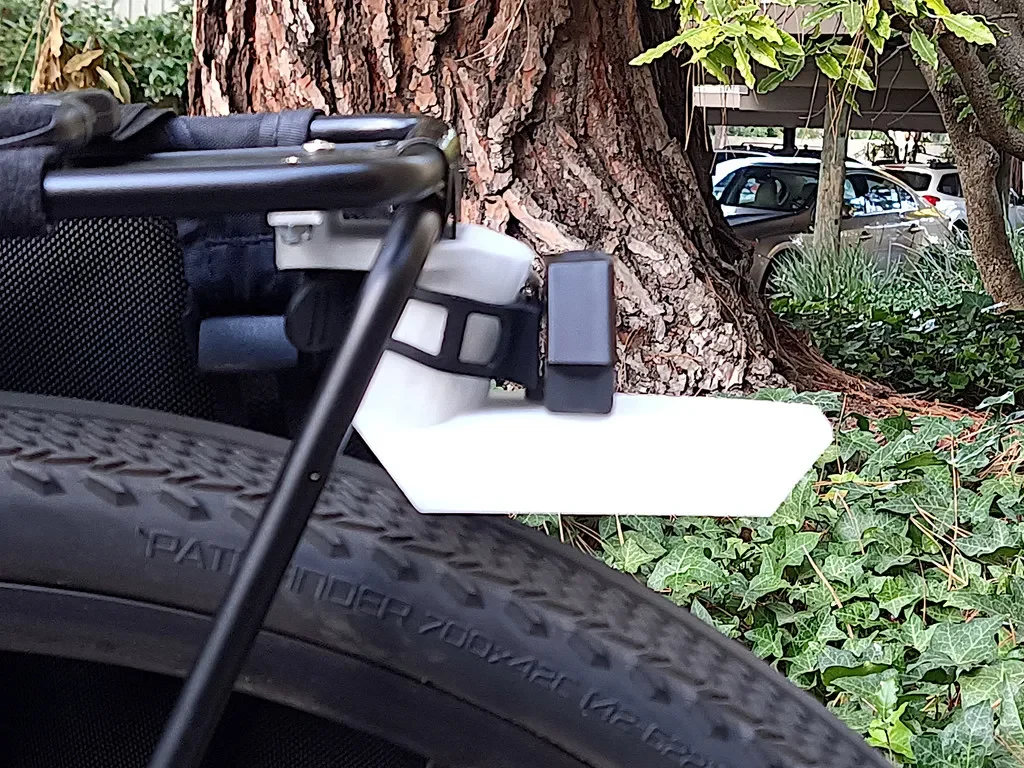

Это крепление соответствует характеристикам велосипедной стойки, используя два отверстия для винтов вверху, а также отверстие для винтов на выступе (который проходит через это крепление). С помощью этого крепления вы можете прикрепить практически любой задний фонарь с седельной стойкой к задней части велосипедной стойки. Он включает в себя мини-крыло, которое служит фланцем, предотвращающим соскальзывание заднего фонаря.

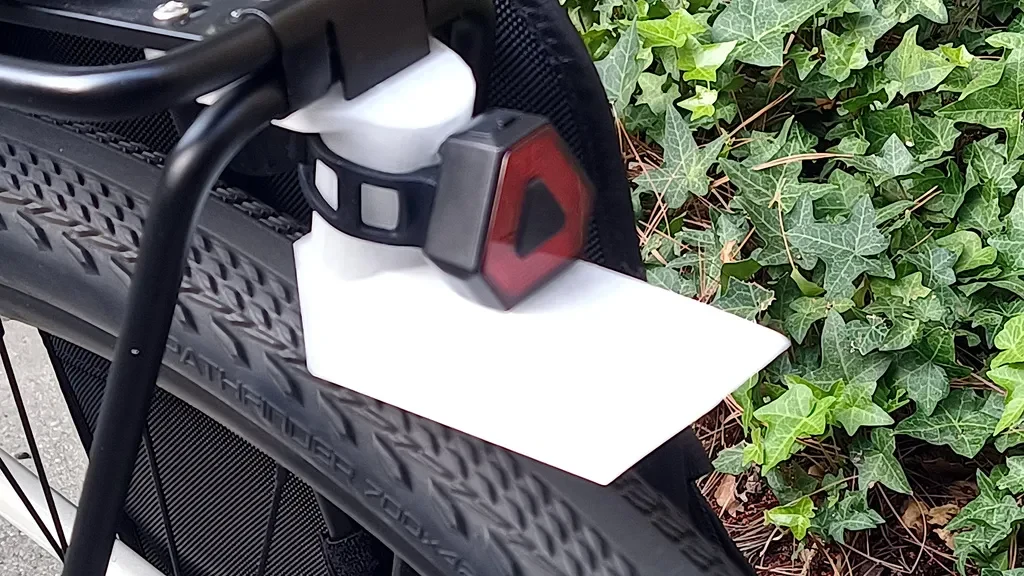

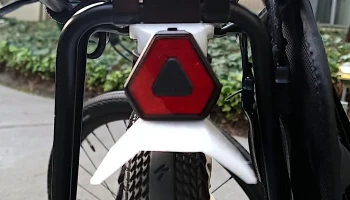

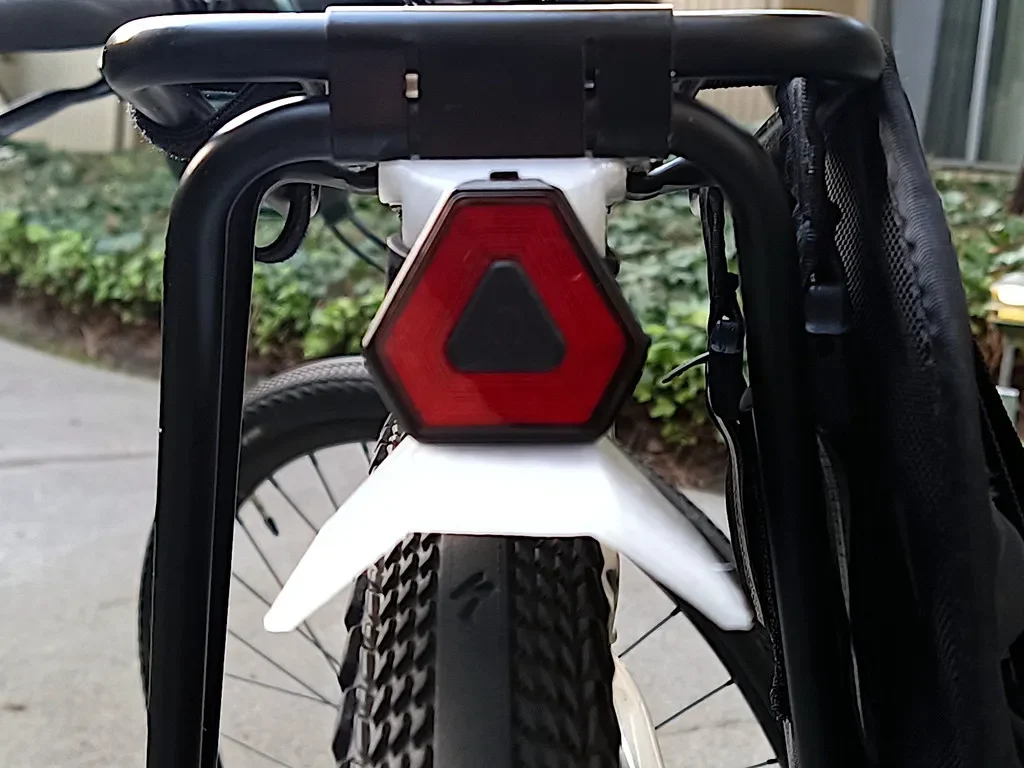

Крыло также защищает задний фонарь от мусора, выбрасываемого задним колесом, а также защищает вас. Верхняя пластина багажника служит крылом, защищающим вас от брызг, а крыло заднего фонаря улучшает эту функцию, выдвигая защиту назад.

Инструкции по установке см. в разделе «Последующая печать» ниже.

Требуется дополнительное оборудование:

3 винта M4 × 16 мм
3 нейлоновые контргайки M4 (должны быть нейлонового типа)
1 шайба M4 (опционально)

Необходимые инструменты:

Бамбукова�� шпажка или проволока для вешалок (все, что надевается на гайку М4)
Отвертка
Плоскогубцы или серповидный ключ М4.
Карандаш или ручка или что-то похожего диаметра с тупым концом.
Настройки печати

Поддерживает: Да

Разрешение: высота слоя 0,3 мм, сопло 0,4-0,6 мм.

Заполнение: 20% куб.

Нить: Prusament PETG

Примечания:

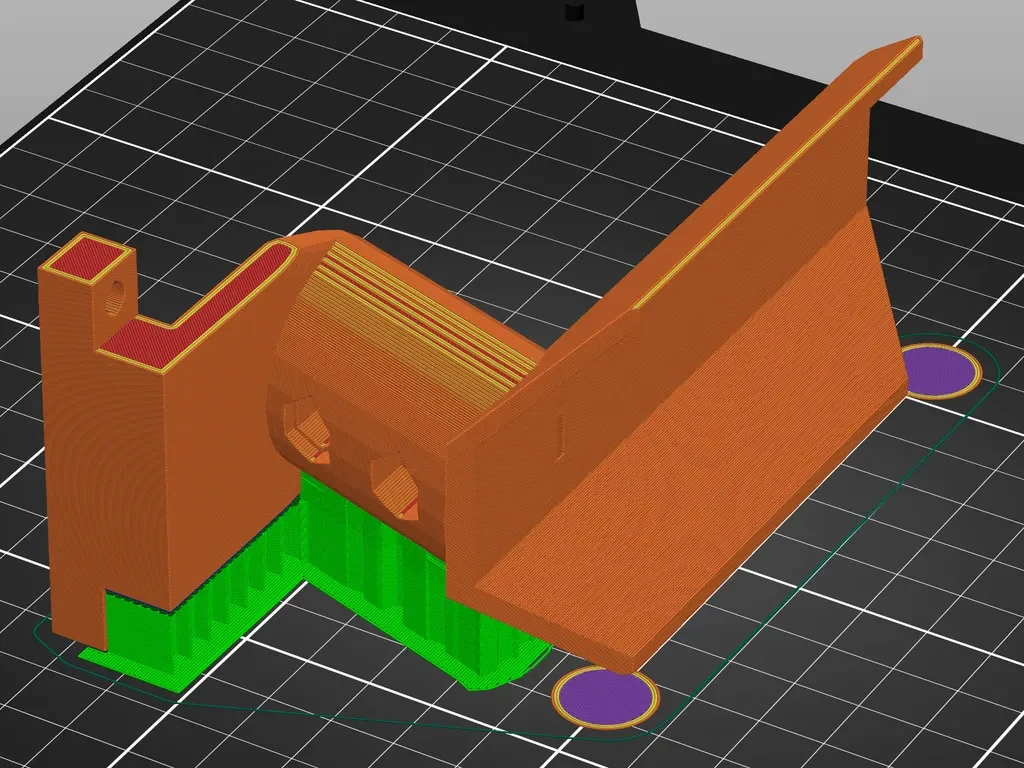

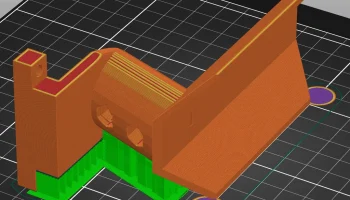

Включите поддержку для углов менее 35° от горизонтали.
В PrusaSlicer используйте настройку «плотной» поддержки с обычными настройками по умолчанию.
Поместите уши мыши (вспомогательный диск в PrusaSlicer) на каждый конец крыла, чтобы предотвратить возможную деформацию.

Опоры PETG не отламываются полностью. Используйте нож для очистки овощей, чтобы соскрести шрамы. Достаточно хорошо очищает.

Установка
Если багажник уже установлен на велосипеде, ослабьте заднее колесо и сдвиньте его немного вниз, чтобы освободить место для установки крепления заднего фонаря на заднюю лапку багажника. Снова прикрепите заднее колесо.
Неплотно закрепите два винта и гайки в верхней пластине стойки так, чтобы о��а плотно прилегала, но могла покачиваться.
Проденьте шампур или проволоку через горизонтальное отверстие сзади вперед. Это помогает вставить гайку в фиксирующее отверстие, что может оказаться неприятным занятием без шампура или проволоки.
Наденьте гайку на передний конец вертела. Вверните гайку до упора в шестиугольное отверстие. В отверстии имеется больш��я часть, в которую можно вставить заднюю часть карандаша, чтобы гайка оставалась на месте после того, как гайка осядет в маленькой части. Отверстие имеет свободный крой.
Удерживая гайку ластиком карандаша, вставьте винт M4 и дополнительную шайбу в отверстие сзади. Затяните отверткой. Удалите карандаш, как только он закрепится.
Затяните два винта на верхней пластине.
