Четвертьоборотное крепление для велосипеда Garmin Fenix ​...

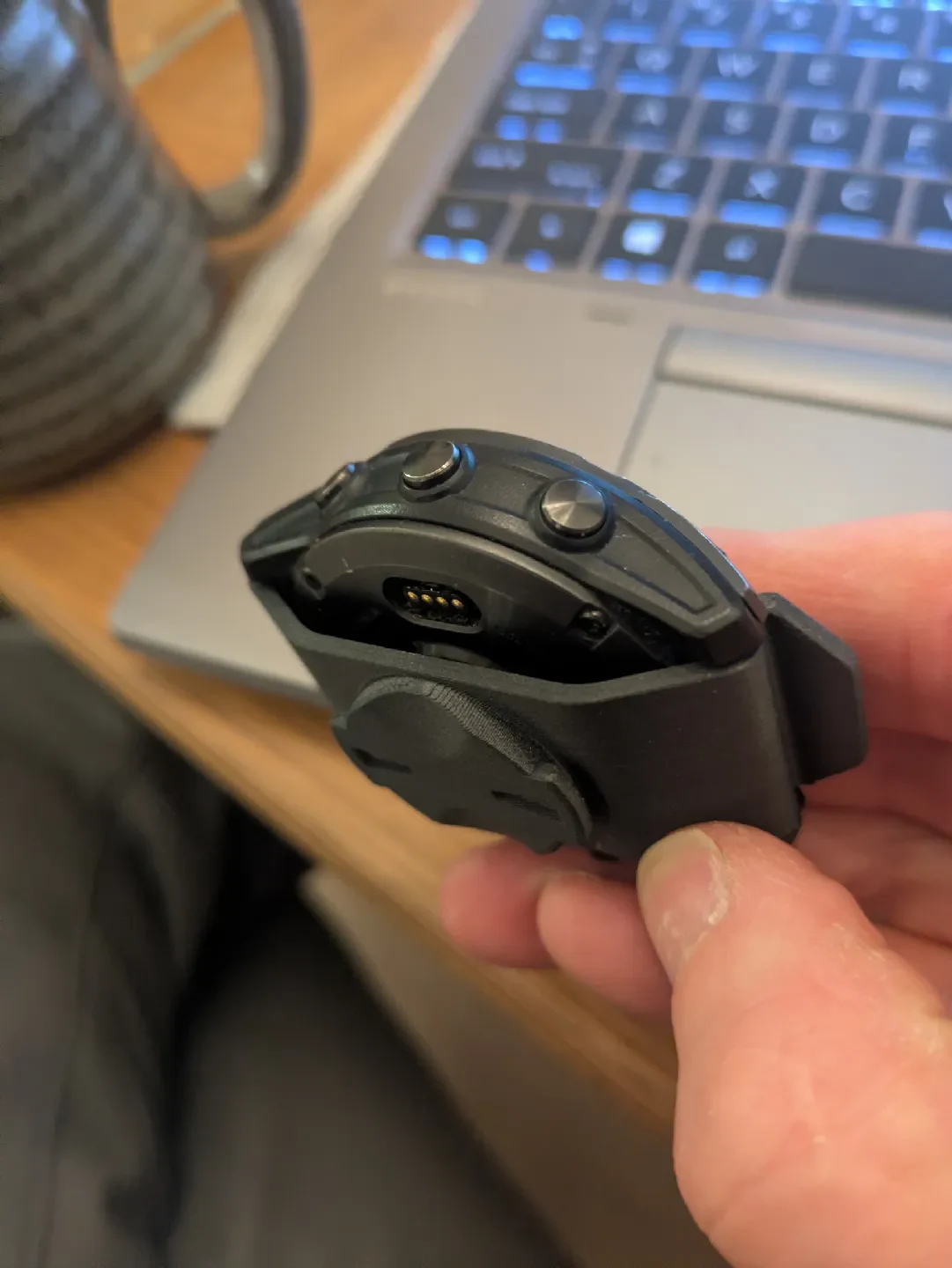

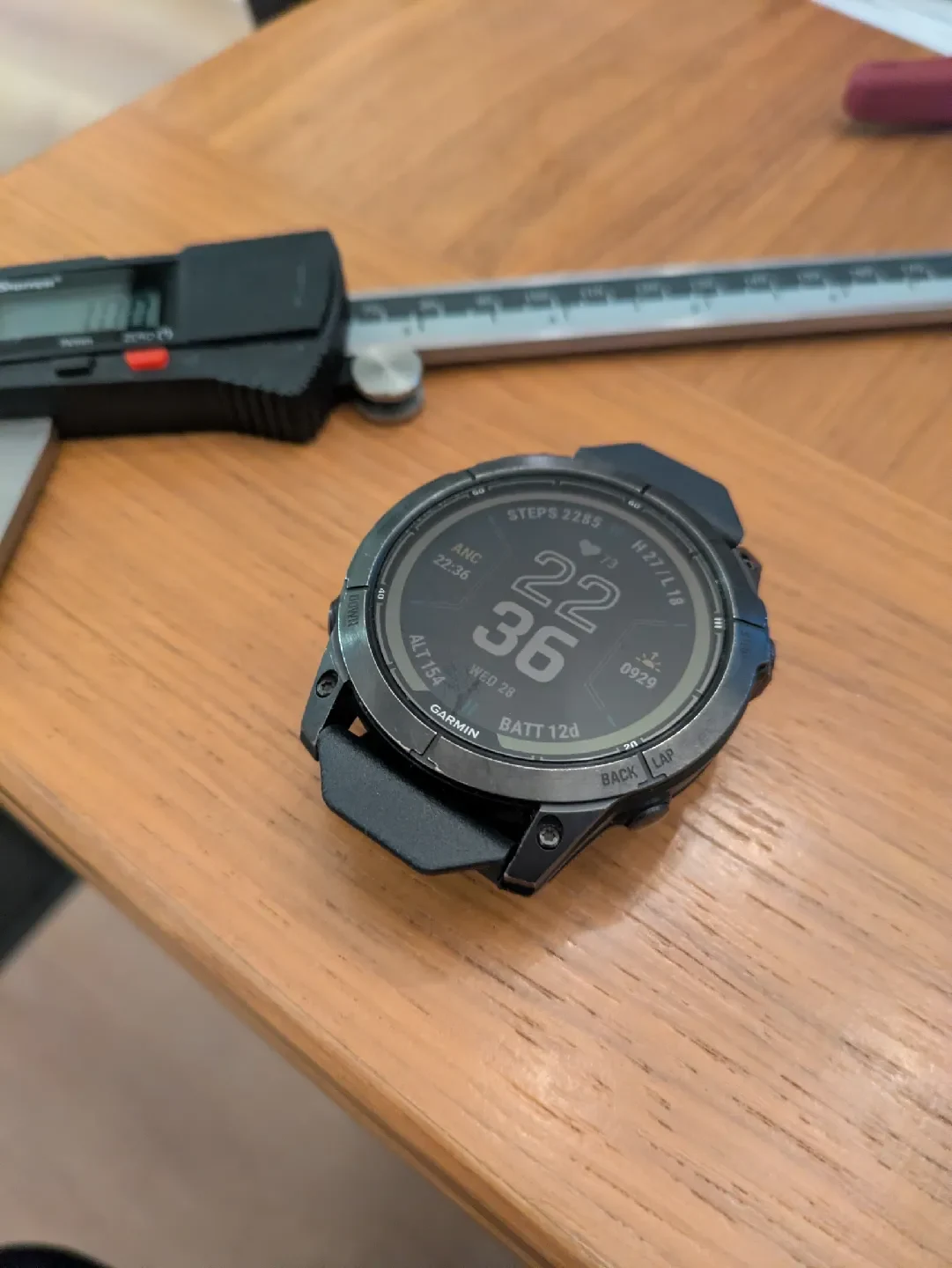

Деталь подходит для большинства устройств Garmin с ремешком 26 мм, но она была протестирована только на Fenix ​​7x и Fortrex 801. Изначально я разработал эту деталь для Fortrex 801 на моем Fatbike для зимних приключений. Было множество итераций (развлечений во время рабочих встреч). В случае успешной печати крепление должно быть очень прочным и издавать приятный щелчок при установке умных часов в крепление. Он предназначен для PA6-CF. PC-CF тоже работал. При попытке использовать ASA или PETG «пружинную» часть детали, возможно, придется утолщить до 6 стенок. 5 стенок по толщине пружины идеально подходят для более жестких материалов.

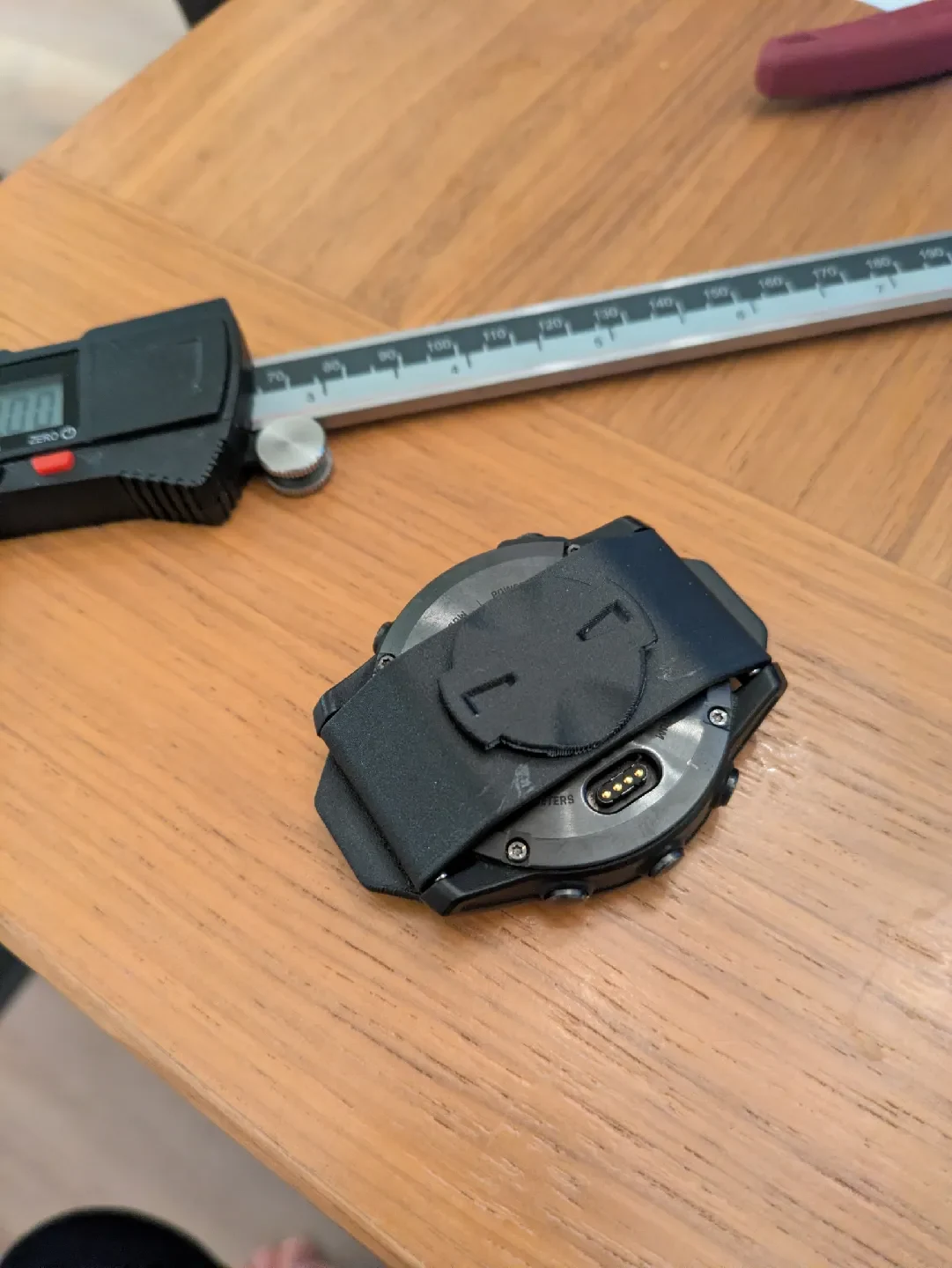

Крепление в стиле Wahoo является ключевым, поскольку оно ориентирует фиксирующие выступы на 1/4 оборота со слоями, чтобы обеспечить полную прочность. Большинство креплений Garmin в моей мастерской имеют шайбы, которые можно просто повернуть на 90 градусов, и они работают одинаково хорошо, хотя и немного туже. Если бы я сделал версию этой детали для стандартного крепления Garmin, конструкция была бы разбита на две отдельные части, чтобы правильно совместить тонкие выступы со слоями. На данный момент я выхожу из этого проекта, но, пожалуйста, продолжайте разработку. Я включил файл Solidworks.

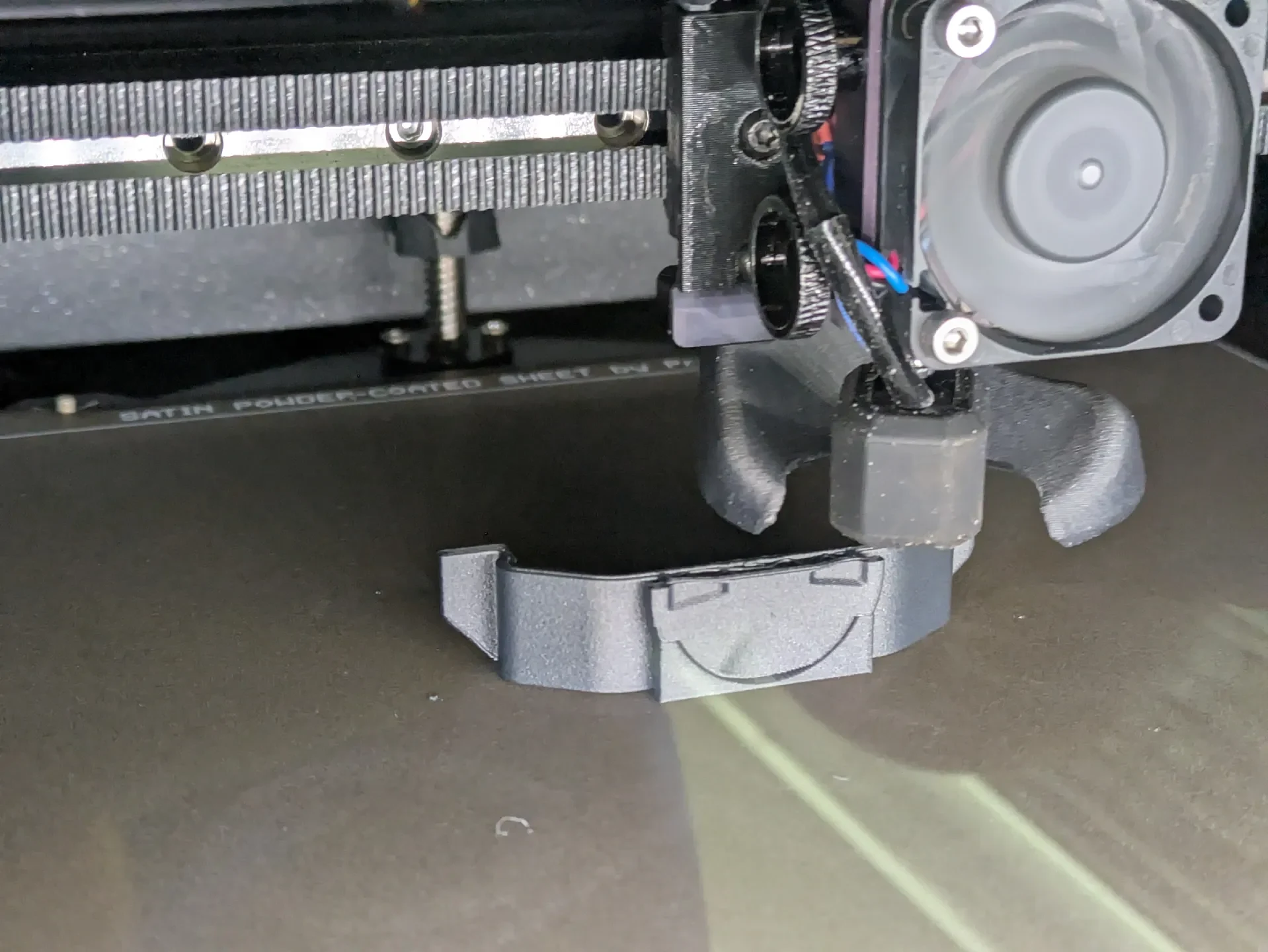

Настройки печати: кубическое заполнение 30%, вы��ота слоя 0,15 мм, сопло 0,4, 3 стенки. В деталь встроены опоры. Просто отсоедините опоры с помощью двух шлицов отвертки с плоской головкой. Файл .STL правильно ориентирован на печатной платформе.
