Регистратор данных горного велосипеда - датчик хода вилки...

Справочная информация:

Это часть гораздо более масштабной системы, которая подробно описана здесь: Регистратор данных горных велосипедов.

Деталь:

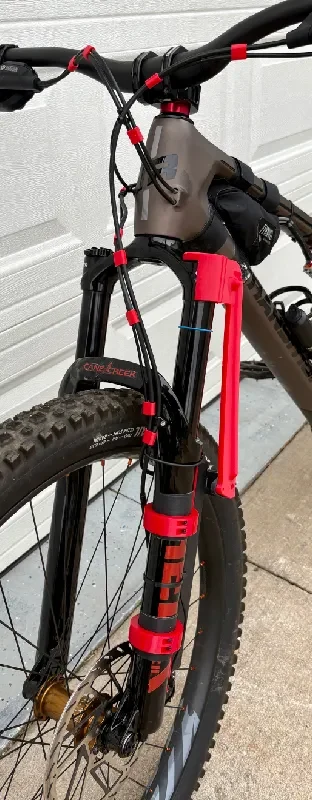

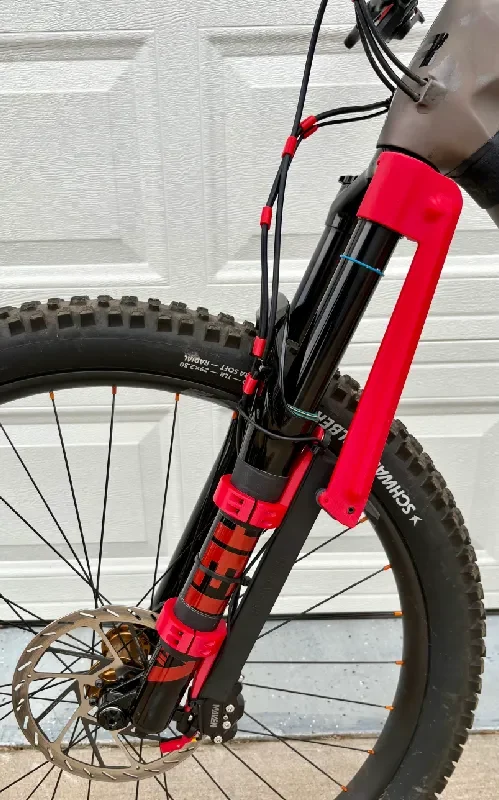

Датчик хода передней вилки предназначен для Cane Creek Helm 2 с катушкой (вероятно, конструкцию легко изменить для других).

Верхняя часть, удерживающая магнитную мишень, крепится с помощью того же винта, что и регулятор предварительного натяжения пружины, при этом ручка снимается для плотной посадки. Предварительное натяжение по-прежнему можно отрегулировать, сняв кронштейн.

Нижняя часть, удерживающая датчик, просто прижимается к нижней части.

Делитель напряжения используется для снижения напряжения на плате Artemis OLA. Он встроен в жгут проводов.

Настройки печати:

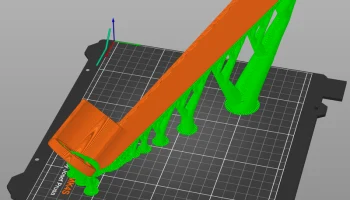

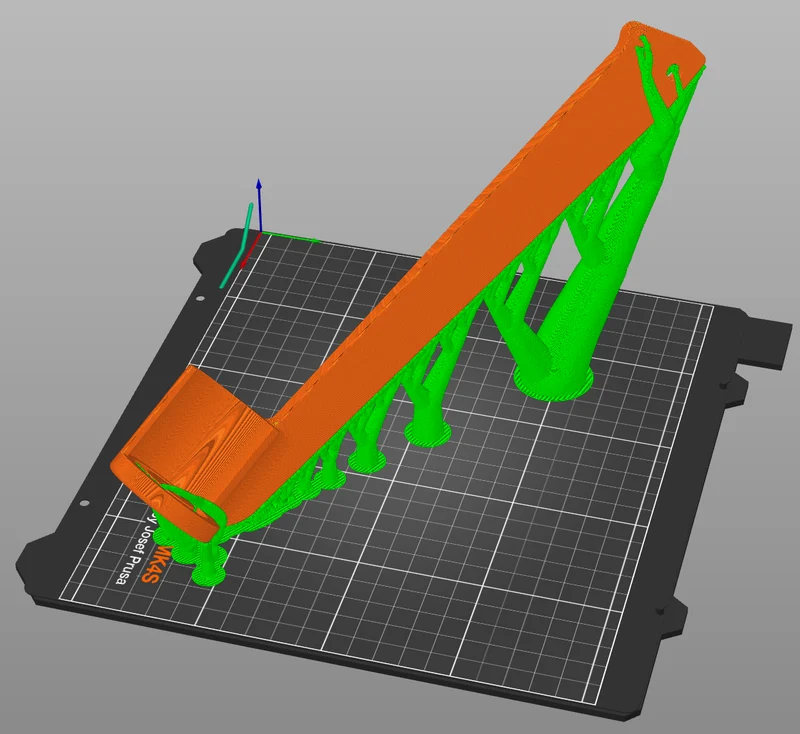

Я использовал PETG с заполнением 60%. Использовались органические подложки. Эта деталь длинная, поэтому на моем MK4S мне пришлось печатать вбок с большим количеством опор (см. рисунок).

Необходимые детали:

СПС-Л225-ХАЛС

Они помогают управлять кабелями

Необходимый крепеж:

Винты с плоской головкой M4-0,7 x 10 мм (стандартно для ISCG)

В верхнем целевом креплении используется существующий винт регулировки предварительного натяжения.

Стандартные винты с головкой под торцевой ключ M3-0,5 x 20 мм

Квадратные гайки M3-0,5

Установка:

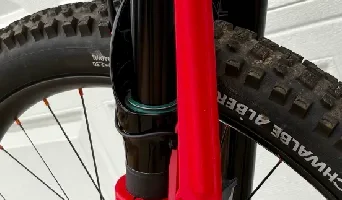

Верхнее целевое крепление занимает то же место, что и существующая ручка преднатяжителя Helm 2.

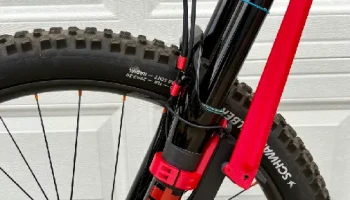

Нижние крепления просто зажимают нижнюю часть вилки.

Болты датчика все довольно очевидны. Просто вкручивается в пластиковую печатную деталь.

Отказ от ответственности:

Это всего лишь эксперимент, и я не делаю никаких претензий и обещаний по поводу безопасности. То, что вы делаете со своим велосипедом, — это ваше дело и ваши решения. Я просто даю идеи о том, как мы можем оснастить наши горные велосипеды для обучения. В этом проекте добавлены датчики, расположенные очень близко к вращающимся компонентам, которые могут быстро остановить ваш велосипед. Устанавливайте на свой страх и риск.
