Справочная информация:

Это часть гораздо более масштабной системы, которая подробно описана здесь: Регистратор данных горных велосипедов.

Деталь:

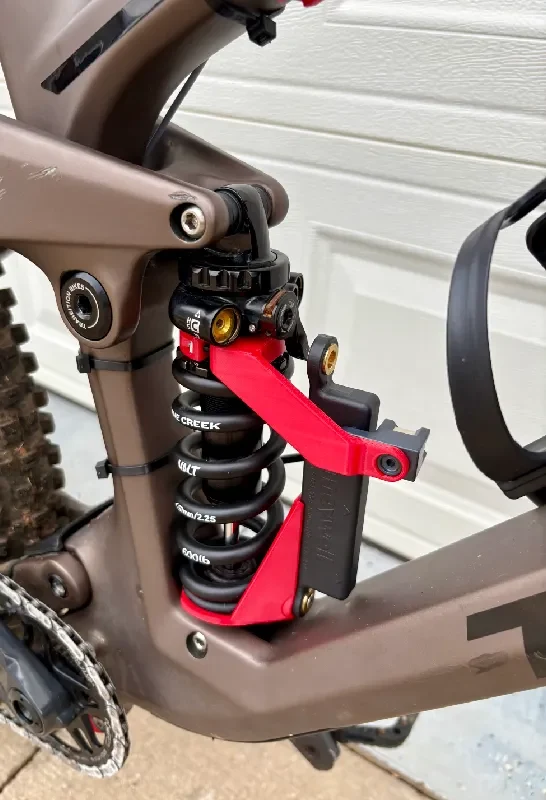

Задний датчик хода амортизатора предназначен специально для моего амортизатора Cane Creek Coil IL, но, вероятно, его легко изменить для других.

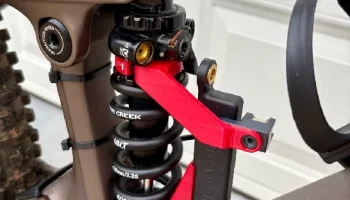

Верхняя часть, удерживающая магнитную мишень, прижимается к корпусу.

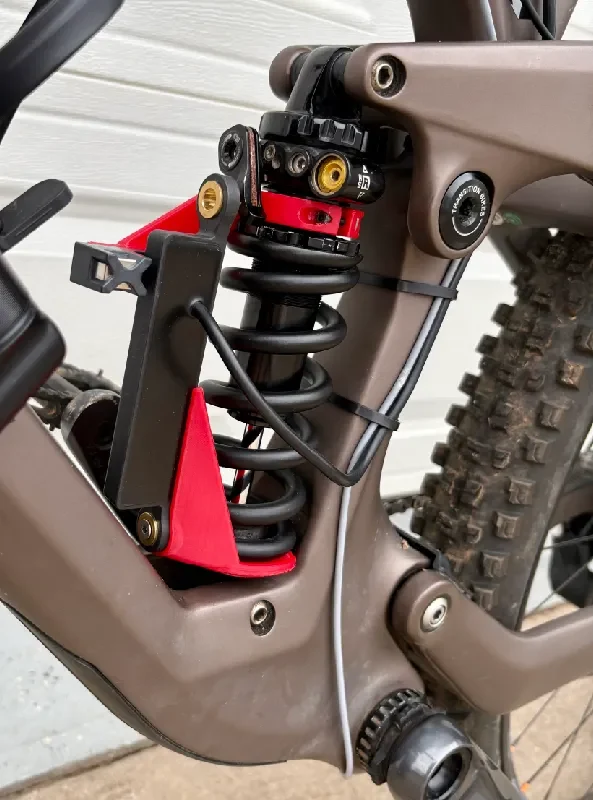

Нижняя часть, удерживающая датчик, удерживается специальным кронштейном, зажатым между пружиной и жердочкой.

По-прежнему позволяет регулировать переключатель подъема.

Делитель напряжения используется для снижения напряжения на плате Artemis OLA. Он встроен в жгут проводов.

Настройки печати:

Я использовал PETG с заполнением 60%. Органические опоры использовались, но необходимость была минимальной.

Необходимые детали:

СПС-Л075-ХАЛС

Необходимый крепеж:

Винты с плоской головкой M4-0,7 x 10 мм (стандартно для ISCG)

Стандартные винты с головкой под торцевой ключ M3-0,5 x 20 мм

Квадратные гайки M3-0,5

Установка:

Нижнее крепление защел��ивается вместе с существующей алюминиевой пружинной опорой. Он удерживается за счет сжатия пружины. Даже небольшой предварительной нагрузки более чем достаточно.

Верхняя часть просто зажимается вокруг неиспользуемого резьбового корпуса чуть выше верхней пружинной опоры.

Болты датчика все довольно очевидны. Просто вкручивается в пластиковую печатную деталь.

Отказ от ответственности:

Это всего лишь эксперимент, и я не делаю никаких претензий и обещаний по поводу безопасности. То, что вы делаете со своим велосипедом, — это ваше дело и ваши решения. Я просто даю идеи о том, как мы можем оснастить наши горные велосипеды для обучения. В этом проекте добавлены датчики, расположенные очень близко к вращающимся компонентам, которые могут быстро остановить ваш велосипед. Устанавливайте на свой страх и риск.
