Крестовой зажим троса шестерни шоссейного велосипеда [Ope...

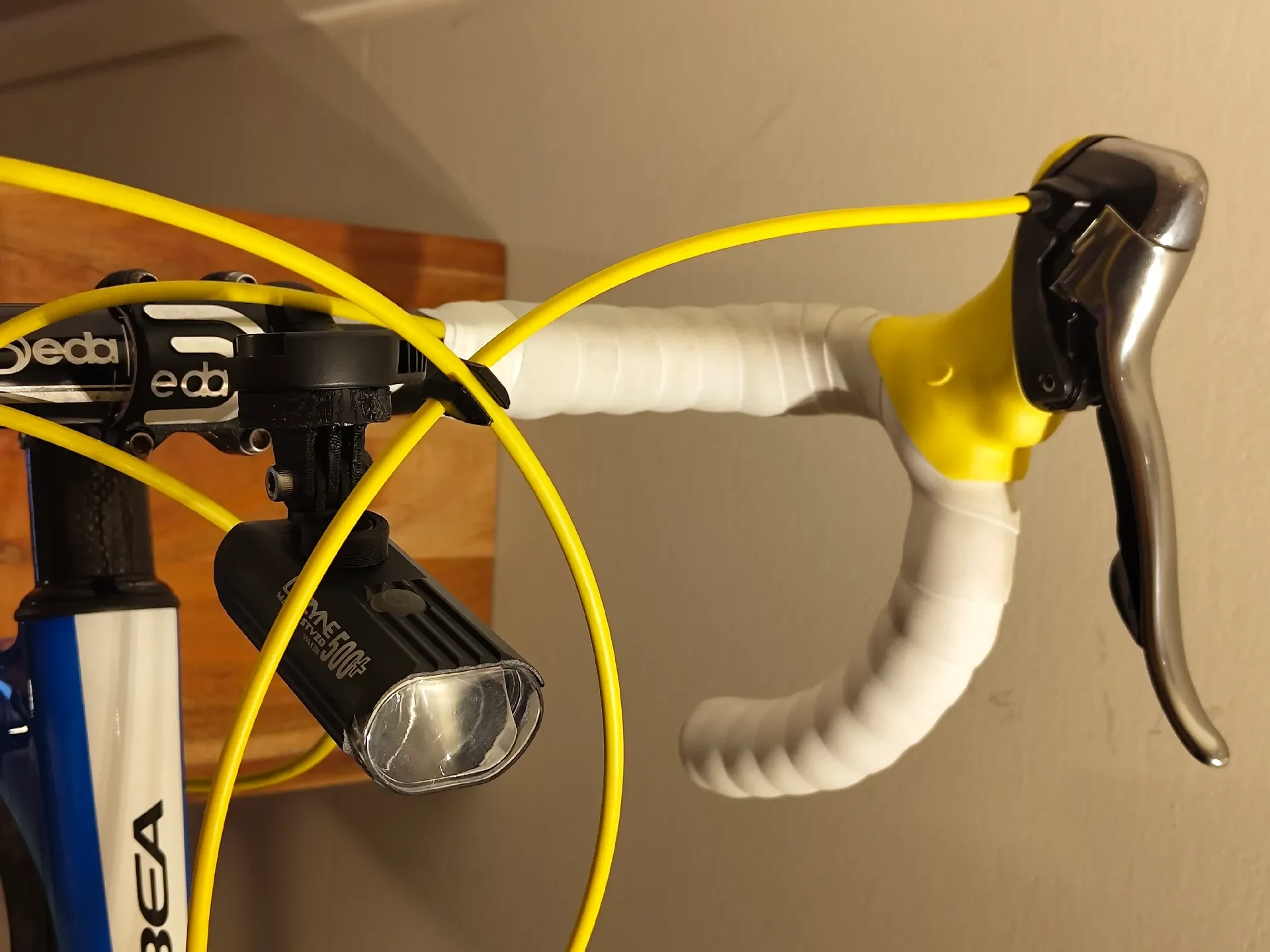

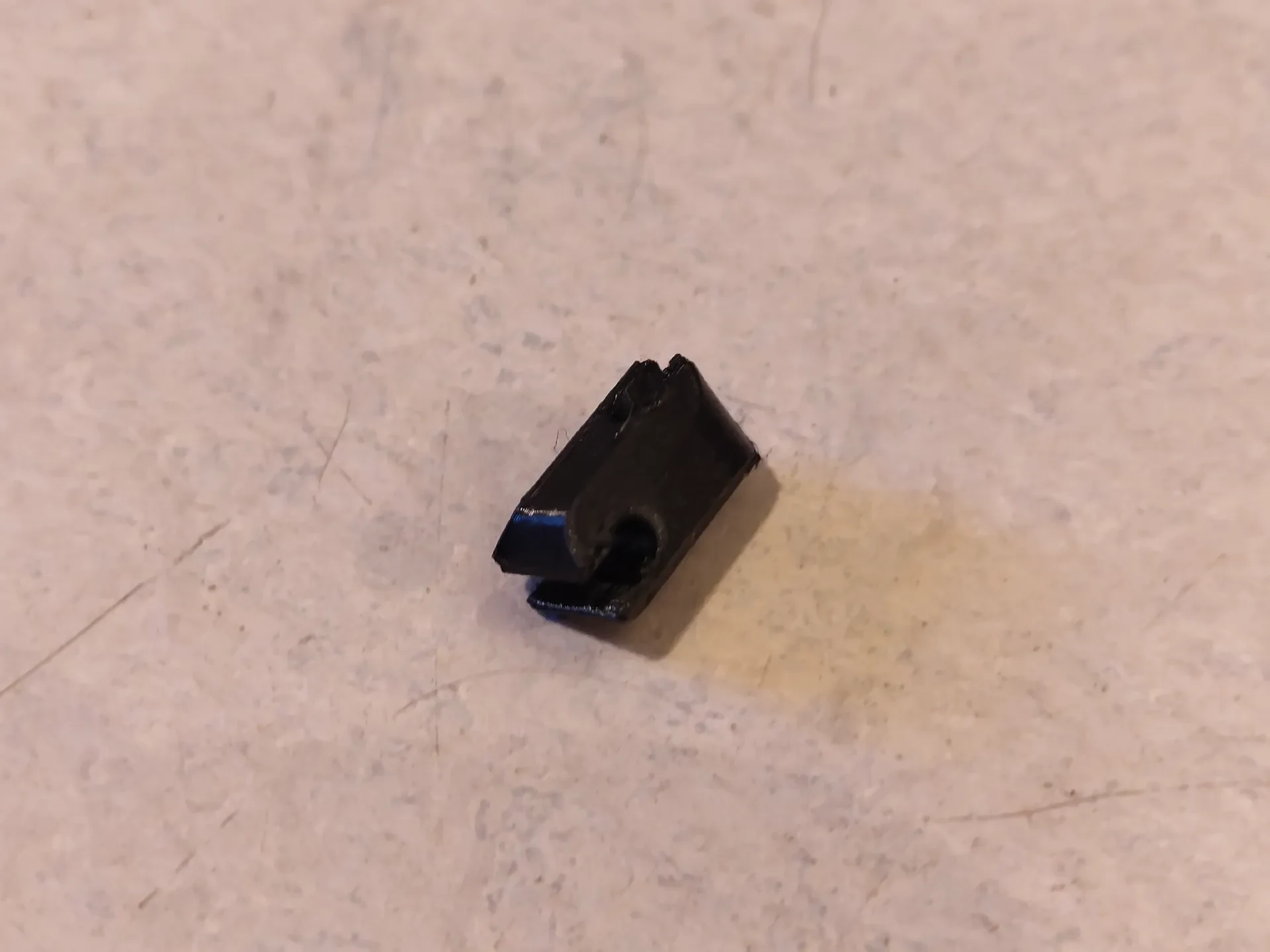

Это небольшой зажим для удержания двух тросов переключения передач под углом 90 градусов друг к другу. Я хотел, чтобы тросы переключения передач не мешали лучу фонаря, который установлен под креплением Garmin.

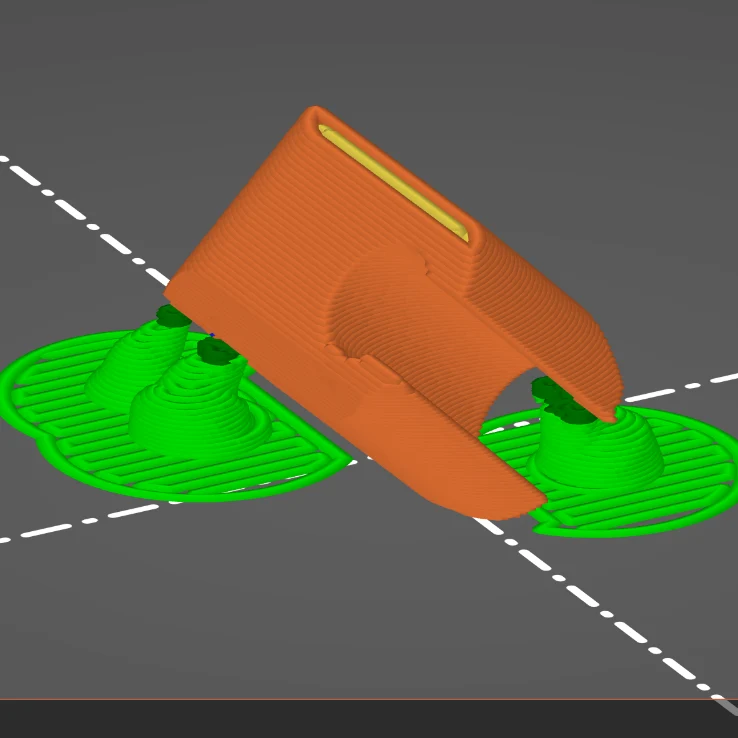

его следует напечатать под углом 45 градусов, как показано на одном из изображений, чтобы он был прочным в том направлении, в котором он будет сгибаться при вдавливании кабеля. С достаточным периметром, чтобы сделать его прочным. Я также добавил небольшие поля толщиной 2 мм и органические опоры, чтобы по��держивать боковые стороны.

доступен файл SCAD, если вы хотите изменить модель, вы можете ввести диаметр обоих кабелей (я не разделял их на данный момент) и толщину зажима, и если вы хотите, чтобы кабели пересекались.
