Регистратор данных горного велосипеда - датчик частоты вр...

Справочная информация:

Это часть гораздо более масштабной системы, которая подробно описана здесь: Регистратор данных горных велосипедов.

Деталь:

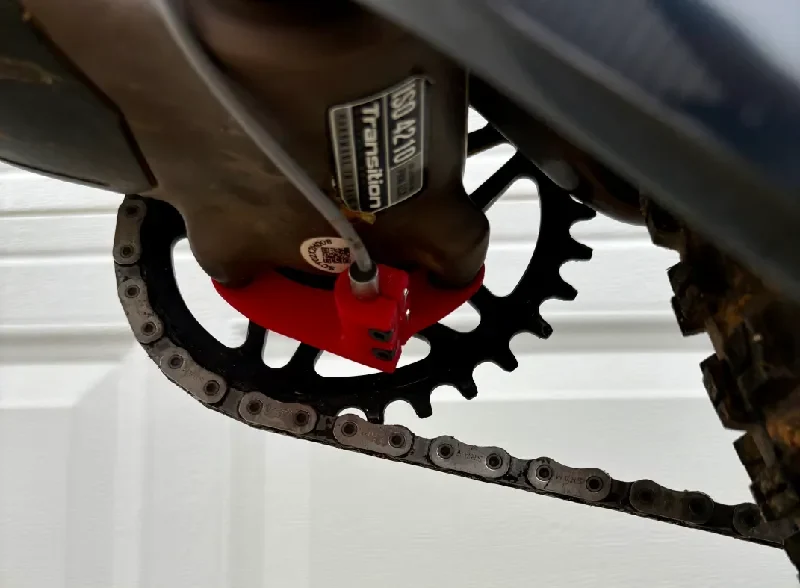

Датчик частоты вращения коленчатого вала, датчик частоты вращения педалей, крепится с помощью штатных креплений ISCG.

Вероятно, эта деталь совместима с другими велосипедами, имеющими крепления ISCG.

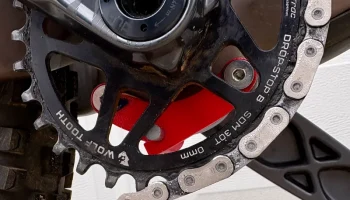

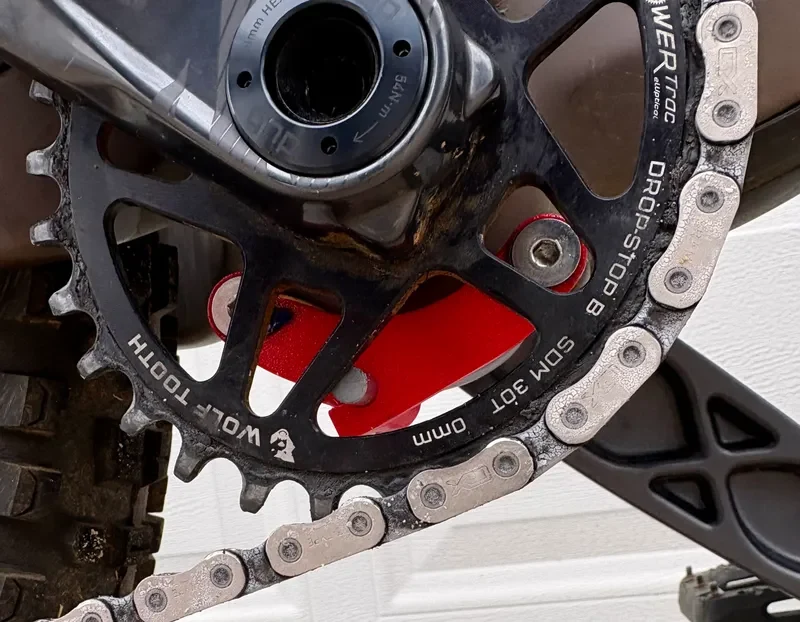

Он создан на основе Transition Smuggler с овальной звездочк��й из алюминия 30T.

Моя передняя звезда алюминиевая, поэтому для обнаружения используется датчик приближения типа «Фактор 1».

Бесконтактный переключатель NPN используется, чтобы позволить аналого-цифровым картам обнаруживать заземленный сигнал.

Настройки печати:

Я использовал PETG с заполнением 60%. Органические опоры использовались, но необходимость была минимальной.

Необходимые детали:

Датчик приближения типа «Фактор 1»

Необходимый крепеж:

Винты с плоской головкой M6-1,0 x 14 мм (стандартно для ISCG)

Стандартные винты с головкой под торцевой ключ M3-0,5 x 12 мм

Квадратные гайки M3-0,5

Установка:

Мне даже не пришлось снимать рычаг. Крепление датчика можно ослабить, чтобы обеспечить регулировку близко к передней звезде, но не слишком близко, где обычное изгибание будет вызывать помехи.

Отказ от ответственности:

Это всего лишь эксперимент, и я не делаю никаких претензий и обещаний по поводу безопасности. То, что вы делаете со своим велосипедом, — это ваше дело и ваши решения. Я просто даю идеи о том, как мы можем оснаст��ть наши горные велосипеды для обучения. В этом проекте добавлены датчики, расположенные очень близко к вращающимся компонентам, которые могут быстро остановить ваш велосипед. Устанавливайте на свой страх и риск.
