Фиксатор руля велосипеда Brompton Style + прокладка...

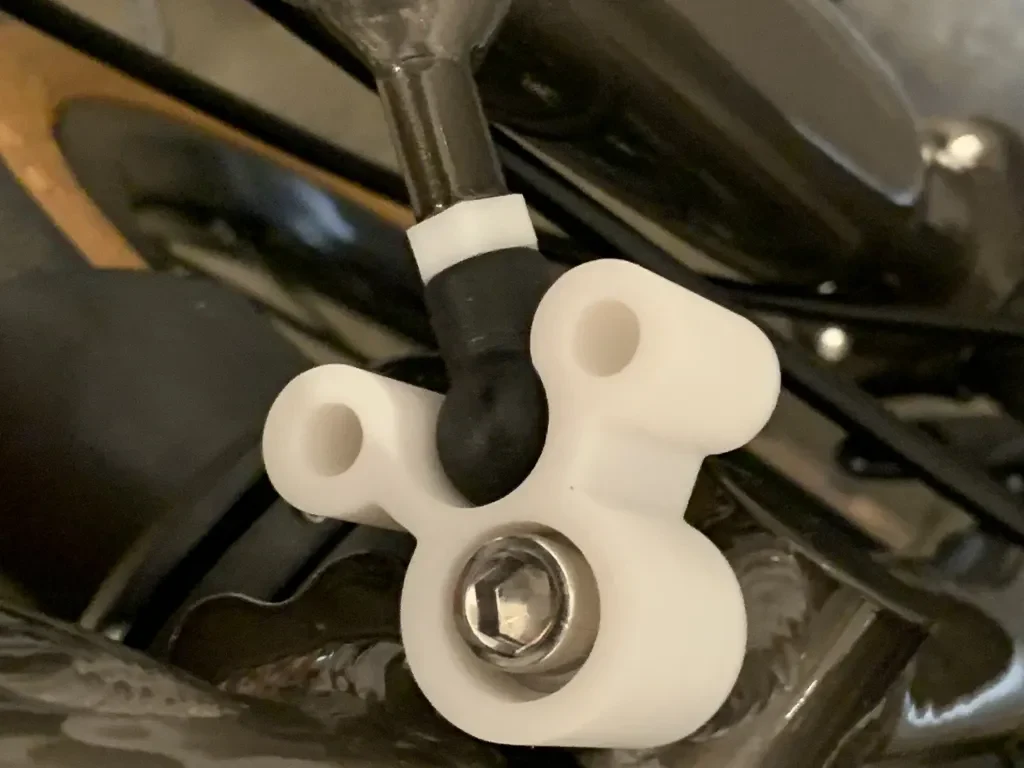

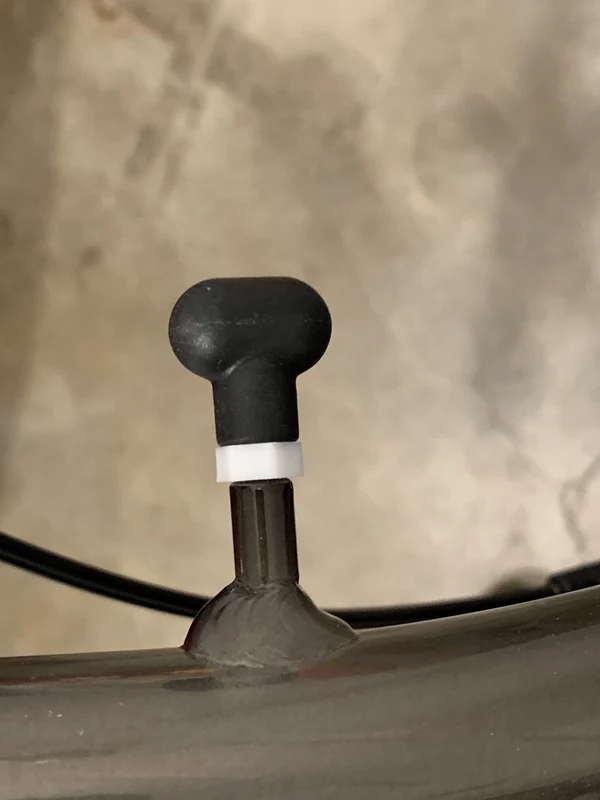

Купил велосипед в стиле Brompton — Litepro S9. Винт ниппеля не совпадает с защелкой руля при затягивании, поэтому оригинальная защелка руля была сломана. Я разработал один в качестве временной замены, прежде чем мне отправят замену. Я также разработал прокладку для соска, чтобы он правильно совпадал с защелкой при затягивании. Обратите внимание, что я никогда не тестировал его на настоящем велосипеде Brompton, поэтому мне неясно, будут ли с ним работа��ь детали, но с моим Litepro S9 он работает. Также имейте в виду, что в настоящее время сила зажима защелки немного слабая. Похоже, что два маленьких круга соединяет металлическая проволока, чтобы усилить силу зажима ниппеля оригинальной конструкции. Что касается меня, я не знаю, куда это делось. Я, вероятно, спроектирую V2 с нуля с обычным оборудованием для 3D-печати, чтобы усилить зажим. Рекомендуемым материалом для печати является PETG или другой материал, который может противостоять ультрафиолету и небольшому механическому воздействию.

Проект САПР находится в открытом доступе под лицензией MIT и написан в Build123d:

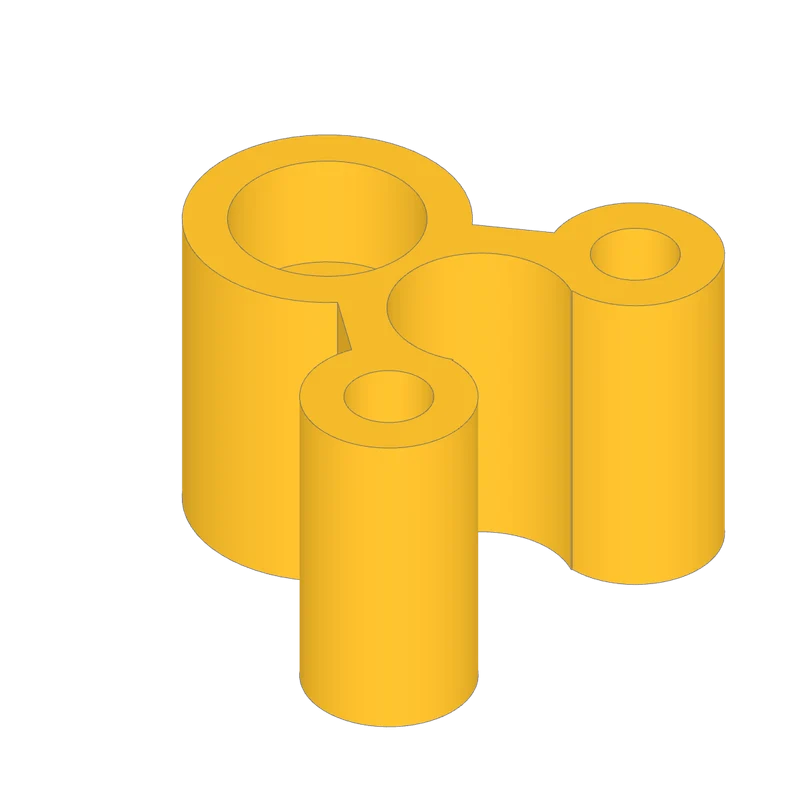

Фиксатор руля:

https://makerrepo.com/r/fangpenlin/open-models/artifact/master/1120c39c-5d69-413f-b71b-4b50ddb42374

Шим:

https://makerrepo.com/r/fangpenlin/open-models/artifact/master/4d96d0cf-fd92-4009-a892-7d24e2b339ab
