Регистратор данных горного велосипеда - коробка...

Справочная информация:

Это часть гораздо более масштабной системы, которая подробно описана здесь: Регистратор данных горных велосипедов.

Деталь:

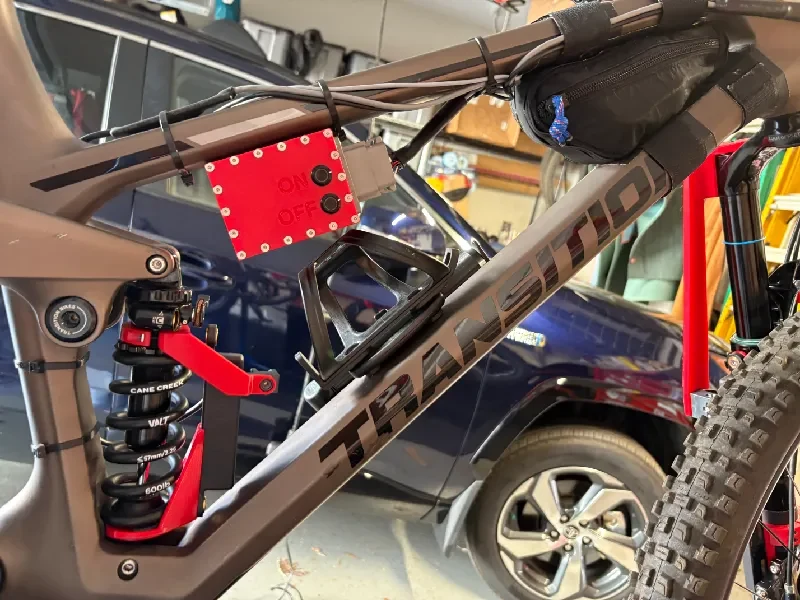

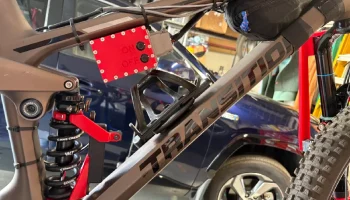

Задний датчик хода амортизатора предназначен специально для моего амортизатора Cane Creek Coil IL, но, вероятно, его легко изменить для других.

Верхняя часть, удерживающая магнитную мишень, прижимается к корпусу.

Нижняя часть, удерживающа�� датчик, удерживается специальным кронштейном, зажатым между пружиной и жердочкой.

По-прежнему позволяет регулировать переключатель подъема.

Делитель напряжения используется для снижения напряжения на плате Artemis OLA. Он встроен в жгут проводов.

Настройки печати:

Я использовал PETG с заполнением 60%.

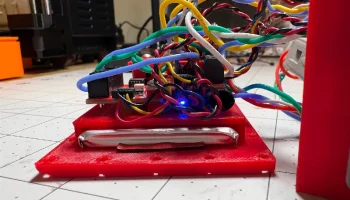

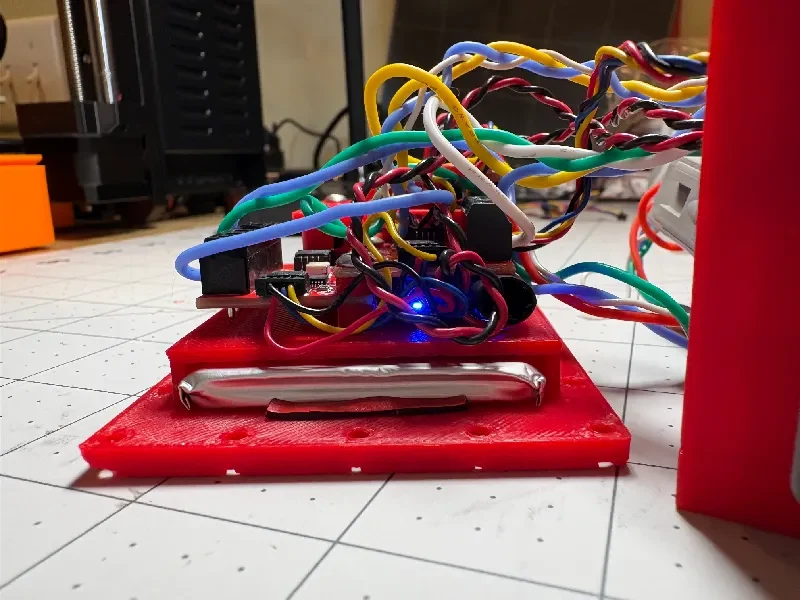

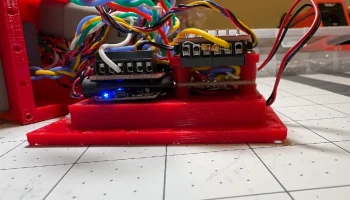

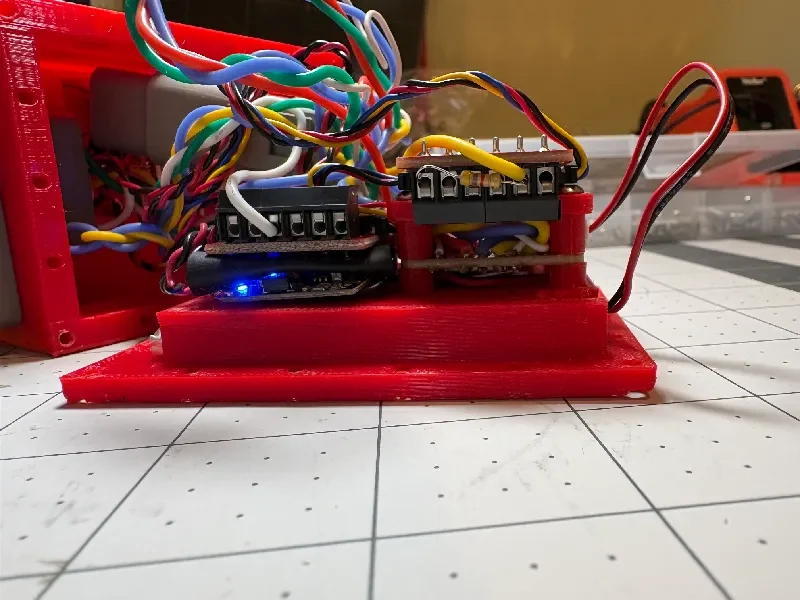

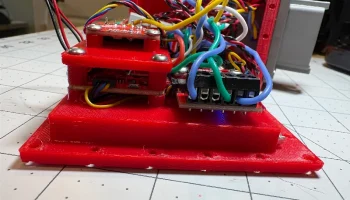

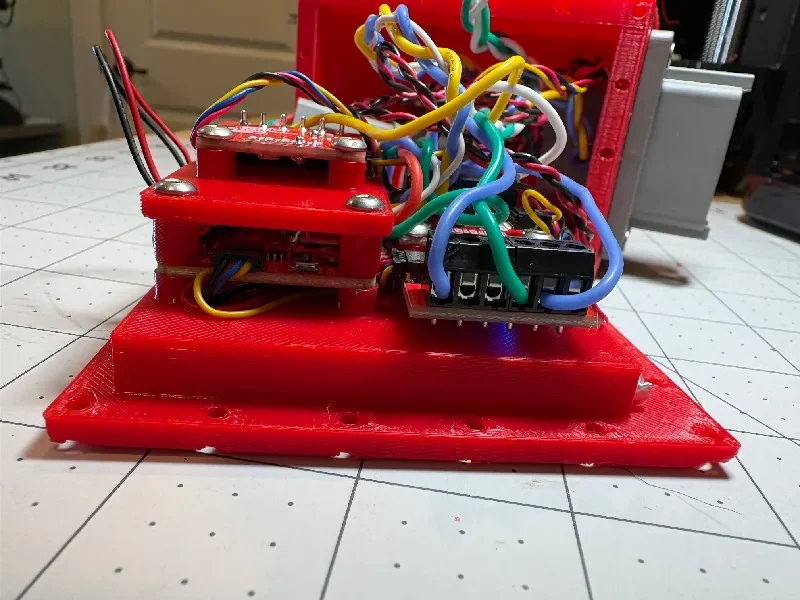

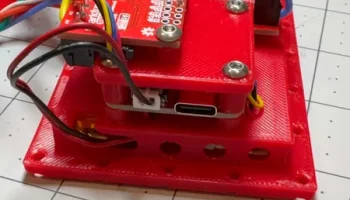

Стандартные «плотные» опоры использовались для четырехстенной коробки, опорной части и нижней части, где находится держатель батареи.

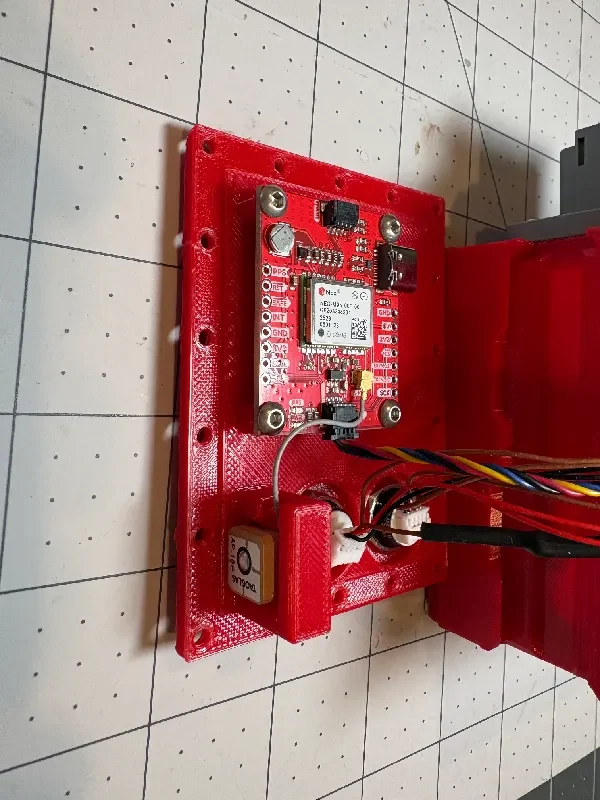

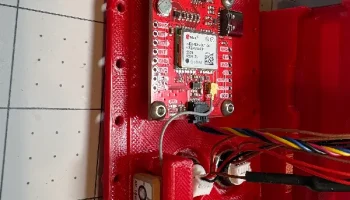

В верхней части использовались органические опоры, удерживающие крепление датчика GPS.

В противном случае опоры не требуются

Необходимые детали:

SpakFun Открыть журнал Артемиды с помощью IMU

SparkFun GPS Breakout — NEO-M9N, U.FL (Qwiic)

Таоглас Лимитед AP.10E.07.0039B

Комплект кабелей SparkFun Qwiic

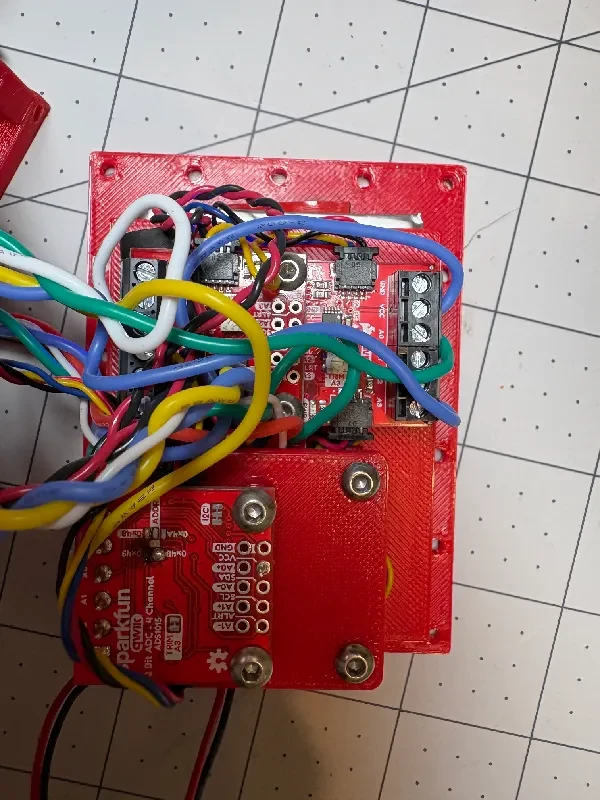

3 * 12-битный АЦП SparkFun Qwiic — 4 канала (ADS1015)

Sandisk SDSQXCD-128G-GN6MA Extreme Pro Microsdxc 128 ГБ + SD-флеш-адаптер 200 МБ/с 90 МБ/с A2 C10 V30 U

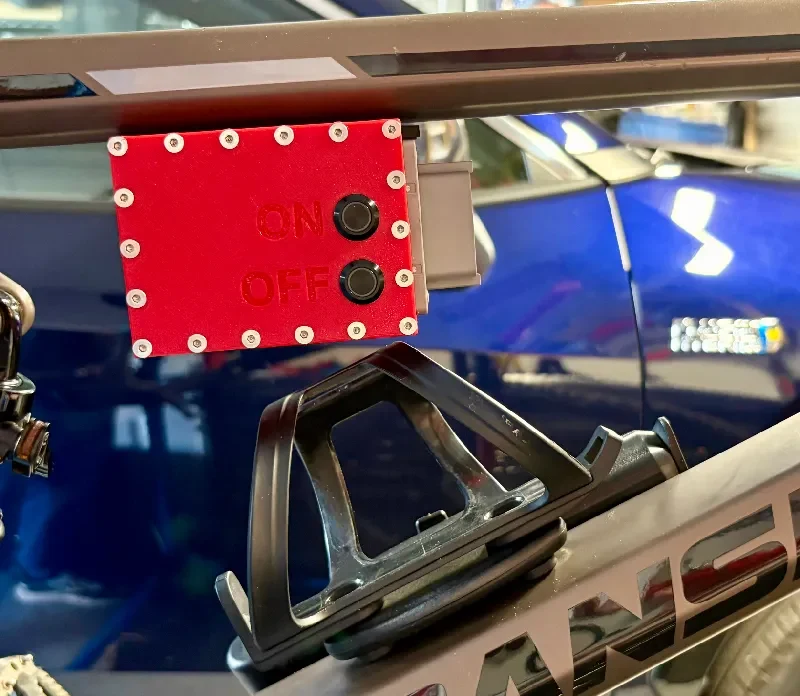

Кнопки со светодиодом

Литий-ионный аккумулятор Sparkfun емкостью 2 Ач.

Преобразователи постоянного тока в постоянный ток 12 В

Резистор 33 кОм 1/2 Вт (0,5 Вт) Металлопленочный постоянный резистор с допуском ±1 %

Резистор 47 кОм 1/2 Вт (0,5 Вт) Металлопленочный постоянный резистор с допуском ±1 %

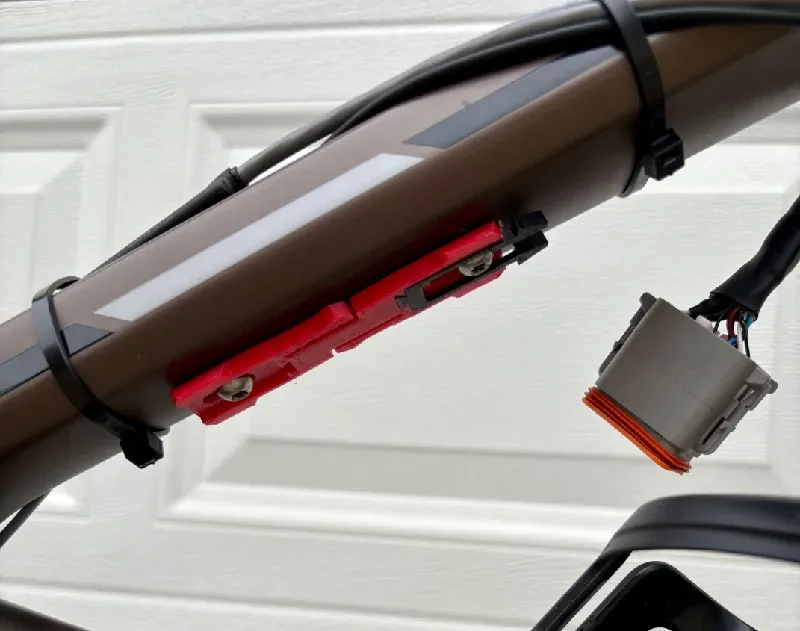

Комплект 12-контактного фланцевого разъема Deutsch 14-16AWG с твердыми контактами

Необходимый крепеж:

Винты с плоской головкой под торцевой ключ M3-0,5 x 8 мм

Стандартные винты с головкой под торцевой ключ M3-0,5 x 20 мм (для стоек)

Винты с полукруглой головкой и внутренним шестигранником M3-0,5 x 6 мм

Установка:

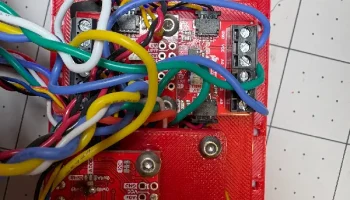

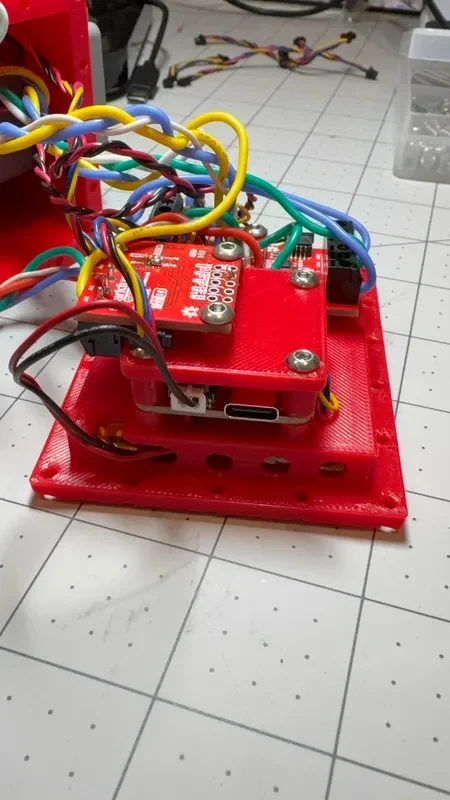

Все детали должны скрепиться без особых проблем.

Антенна GPS просто приклеена к креплению.

Повышающие преобразователи постоянного тока 12 В приклеены двусторонней лентой.

Будьте осторожны с аккумулятором. Он должен свободно вхо��ить и выходить. Если вы проколете кожу, это может привести к перегреву.

Подробная информация о проводке представлена на главной странице проекта: Регистратор данных горного велосипеда.

Код Github: Код открытого журнала SparkFun Artemis (специальная вилка)

Код Github: АЦП SparkFun ADS1015 (специальная вилка)

Отказ от ответственности:

Это всего лишь ��ксперимент, и я не делаю никаких претензий и обещаний по поводу безопасности. То, что вы делаете со своим велосипедом, — это ваше дело и ваши решения. Я просто даю идеи о том, как мы можем оснастить наши горные велосипеды для обучения. В этом проекте добавлены датчики, расположенные очень близко к вращающимся компонентам, которые могут быстро остановить ваш велосипед. Устанавливайте на свой страх и риск.
