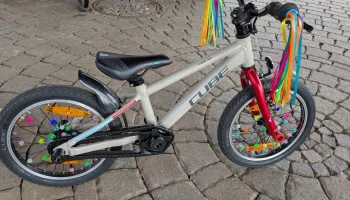

Беговел Cube Cubie 160

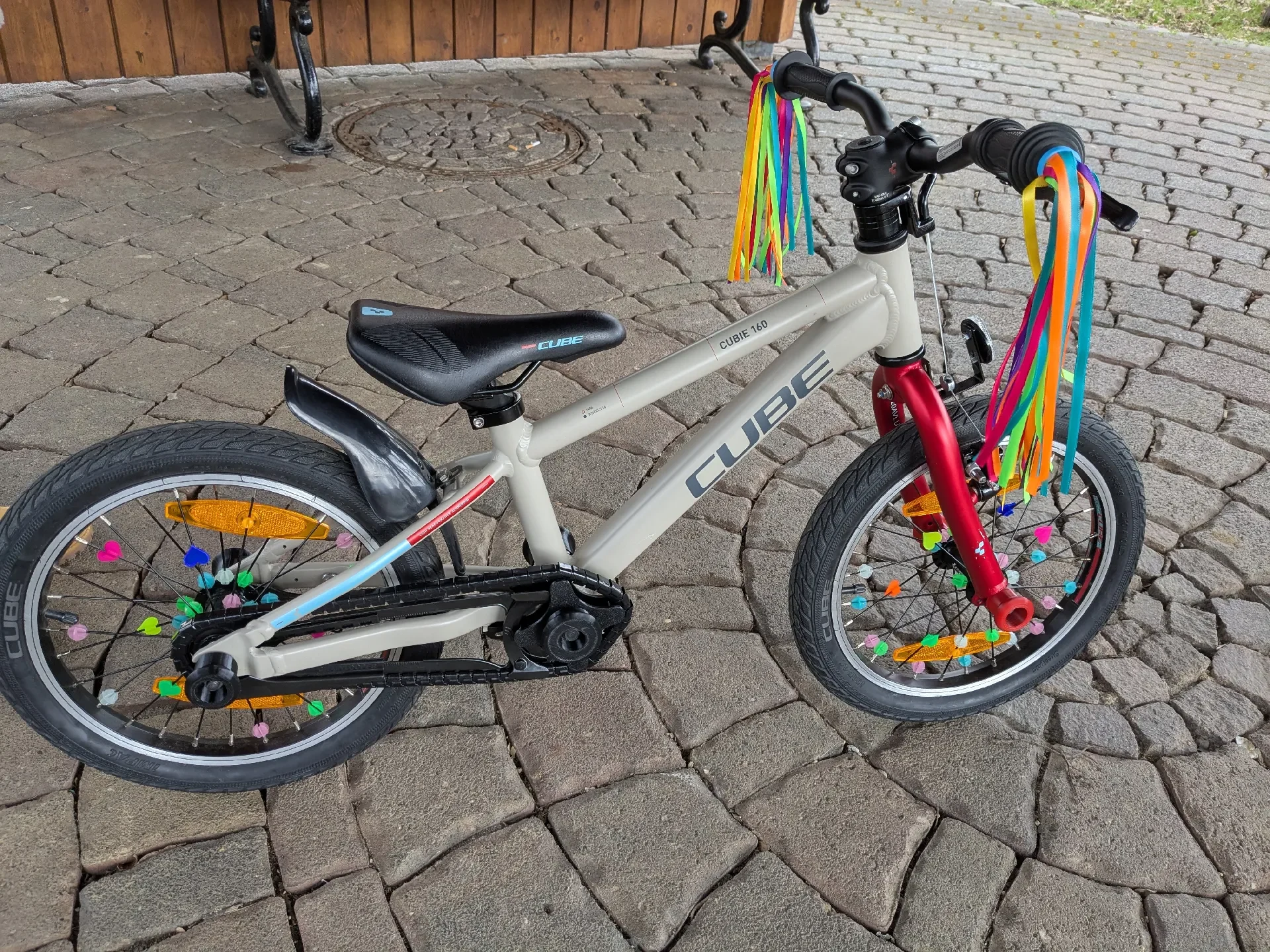

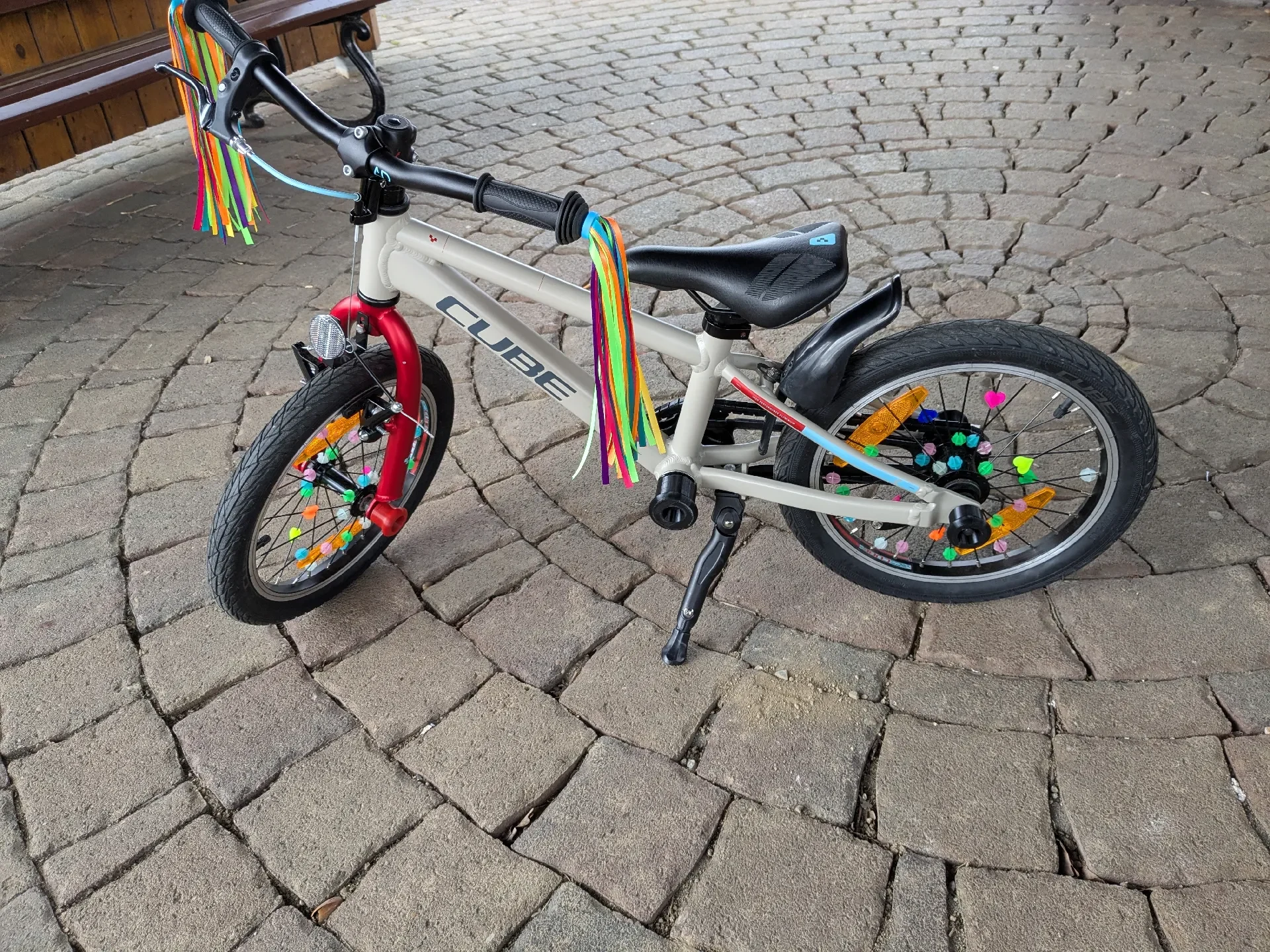

У нашей дочери есть Cube Cubie 160, но она пока не умеет пользоваться педалями. Чтобы использовать его в настоящее время в качестве беговела, пришлось изготовить защитные чехлы и держатель для цепи.

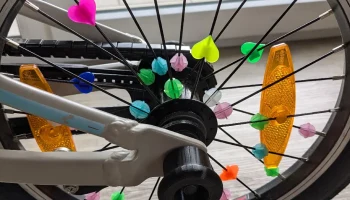

Я также сделал крышки для гаек задних и передних колес, чтобы они выглядели единообразно.

Что вам нужно?

2 передних колеса

2 задних колеса

2x педаль-L1

1x педаль-L2 или педаль-L2-тонкая

1x Pedal-R или Pedal-R-slim

Я создала тонкую версию торцевых частей с обеих сторон педали, потому что нашей дочери она понравилась больше. Обычные версии были ей слишком велики и мешали при езде.

Поскольку он будет использоваться на открытом воздухе, я не советую использовать PLA. Я использовал ПЭТГ. ABS или ASA также являются допустимыми вариантами.

Сборка:

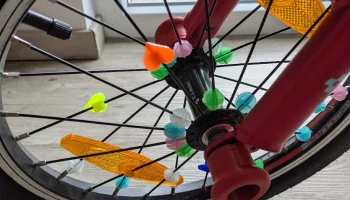

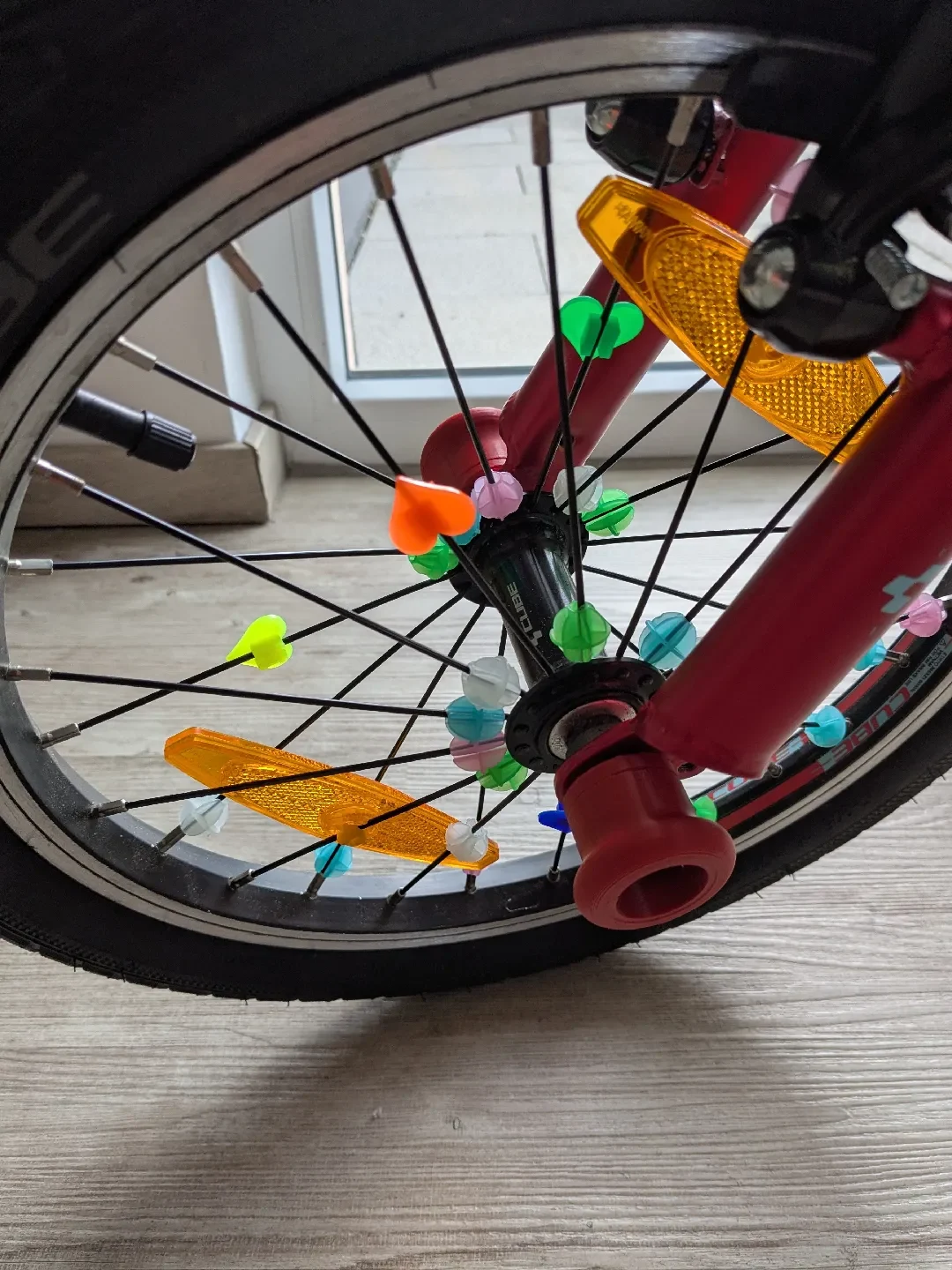

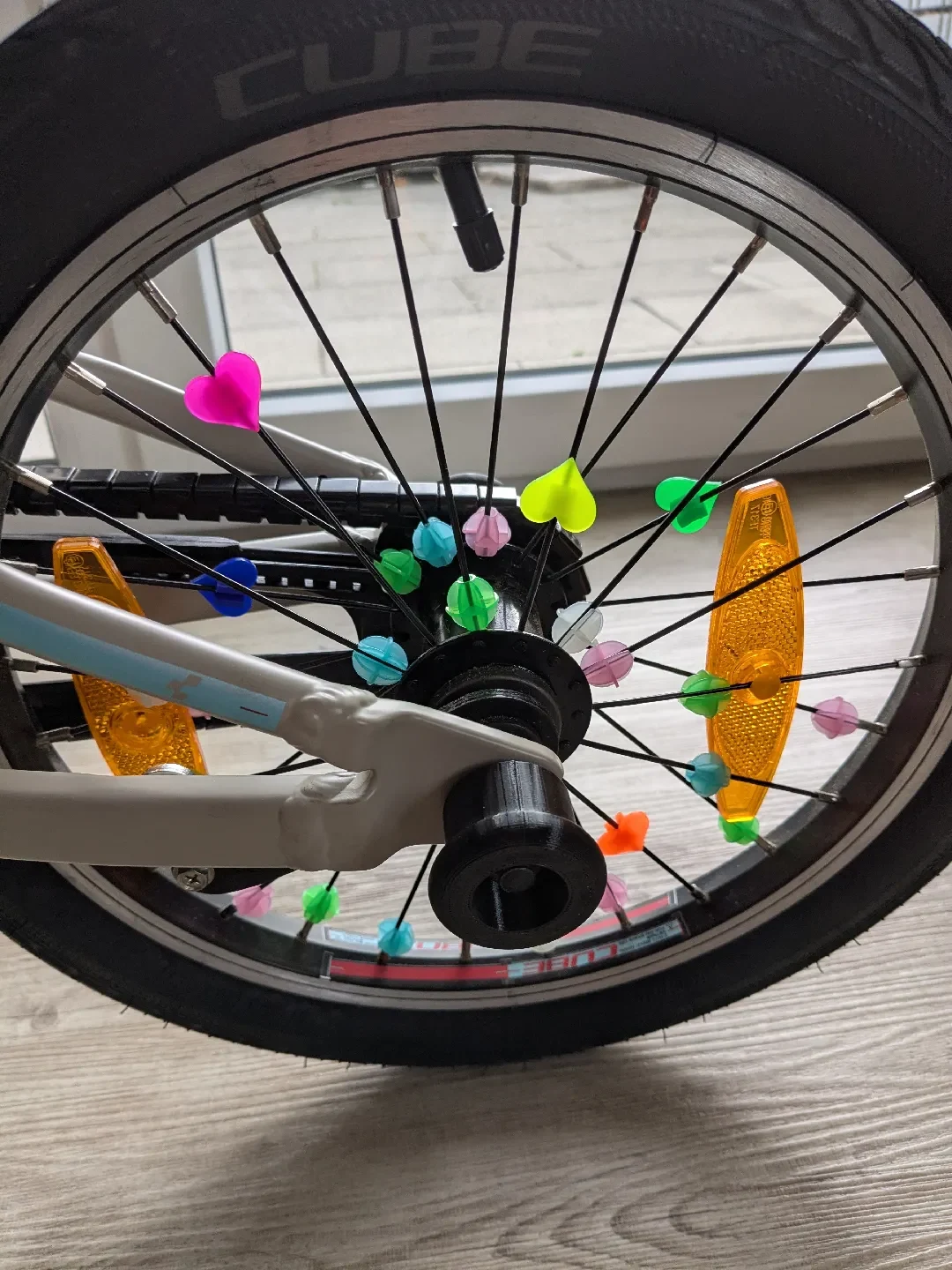

Для колес просто снимите гайку и шайбу, наденьте соответствующую деталь на резьбовой стержень, а шайбу и гайку в крышку и снова закрепите ее.

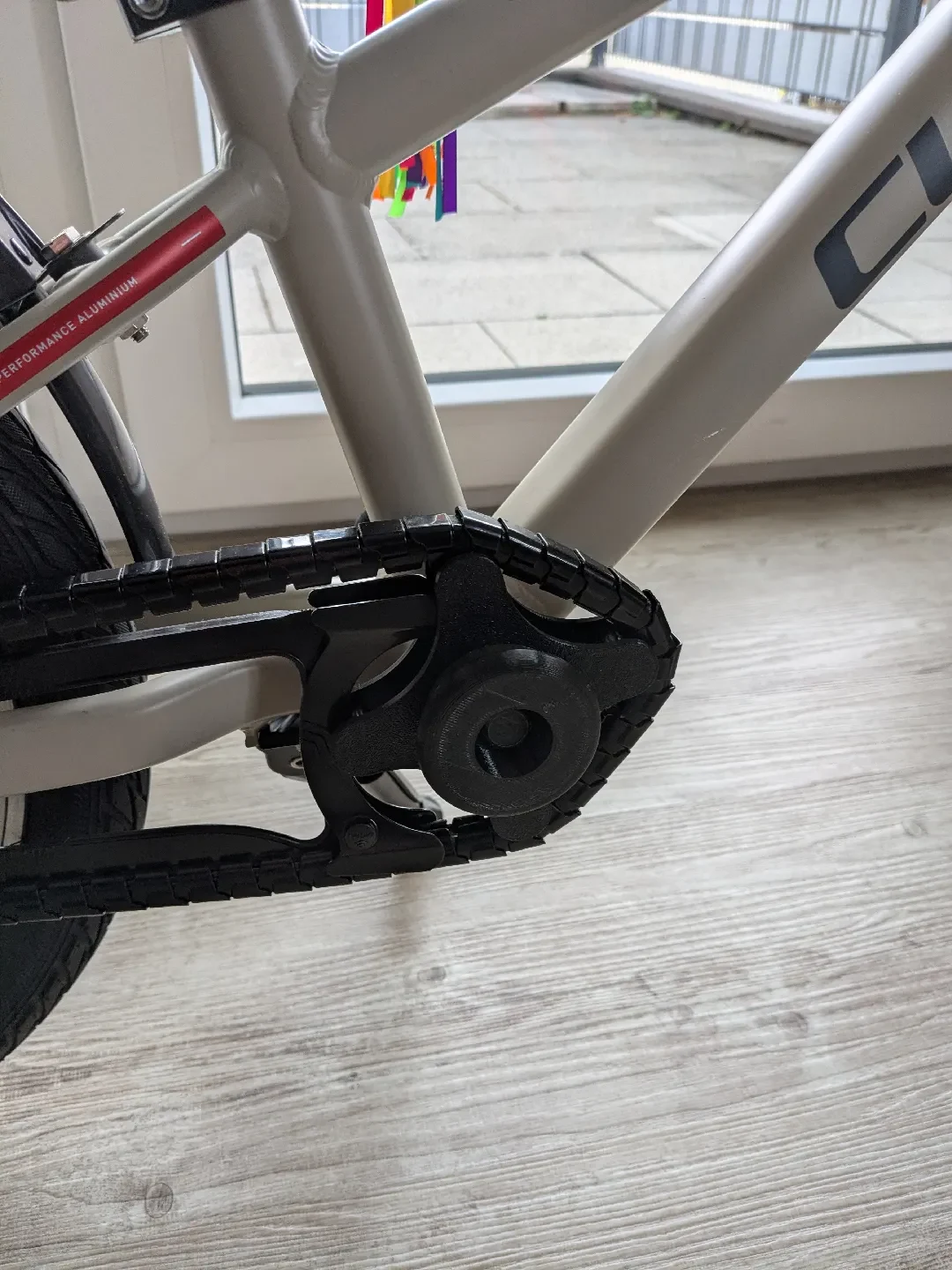

Для снятия педалей необходим съемник кривошипа. Цепочку невозможно снять, не открыв ее. Из-за дополнительной крышки вокруг цепи я вместо этого спроектировал для нее держатель.

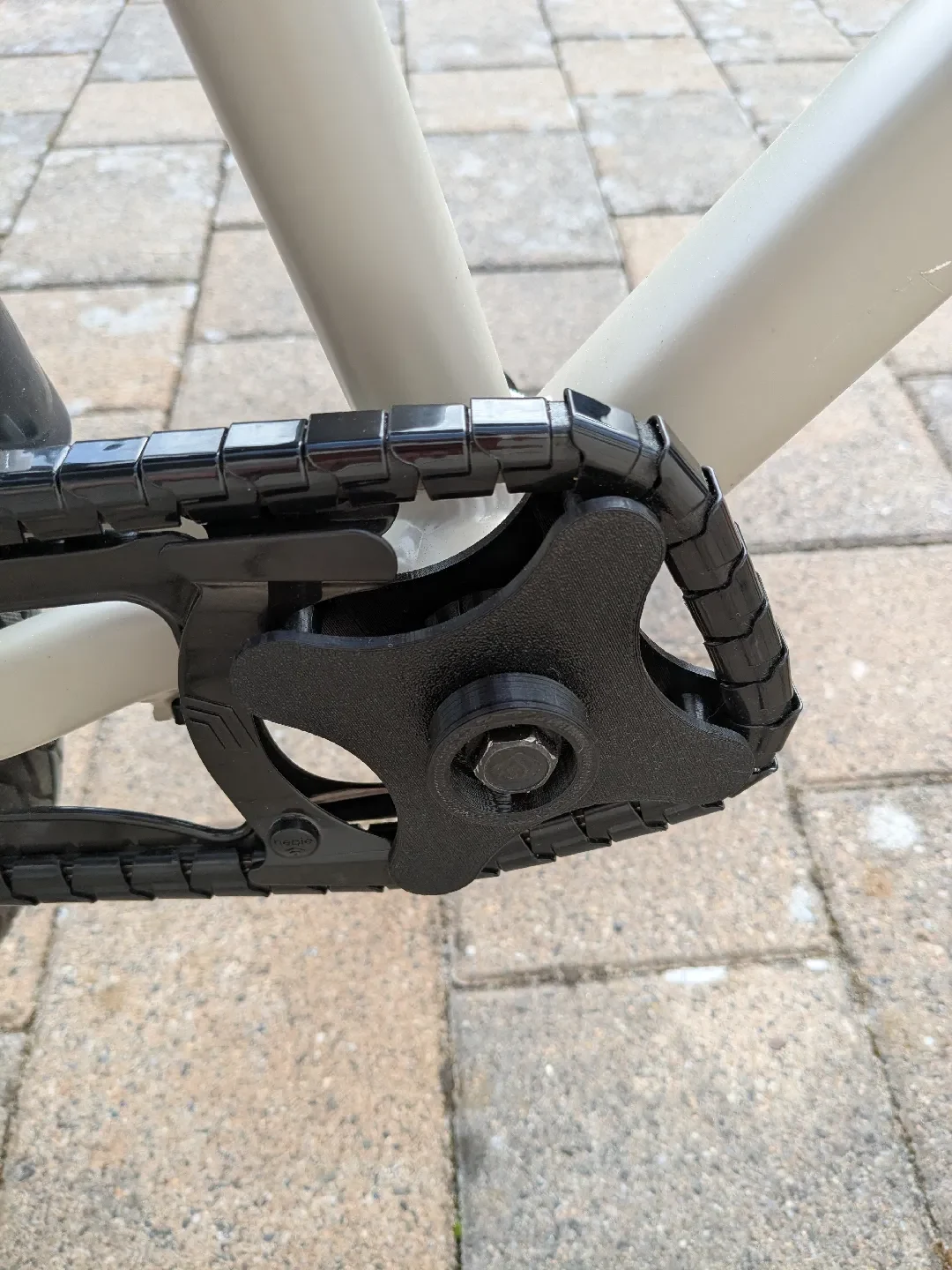

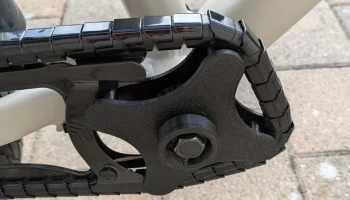

Детали 2x L1 можно сжать вместе и надеть на приводной вал с левой стороны, где находится цепь. Если они должны плотно прилегать к цепочке, вы можете уменьшить внешний размер, а значит, и файлы шагов.

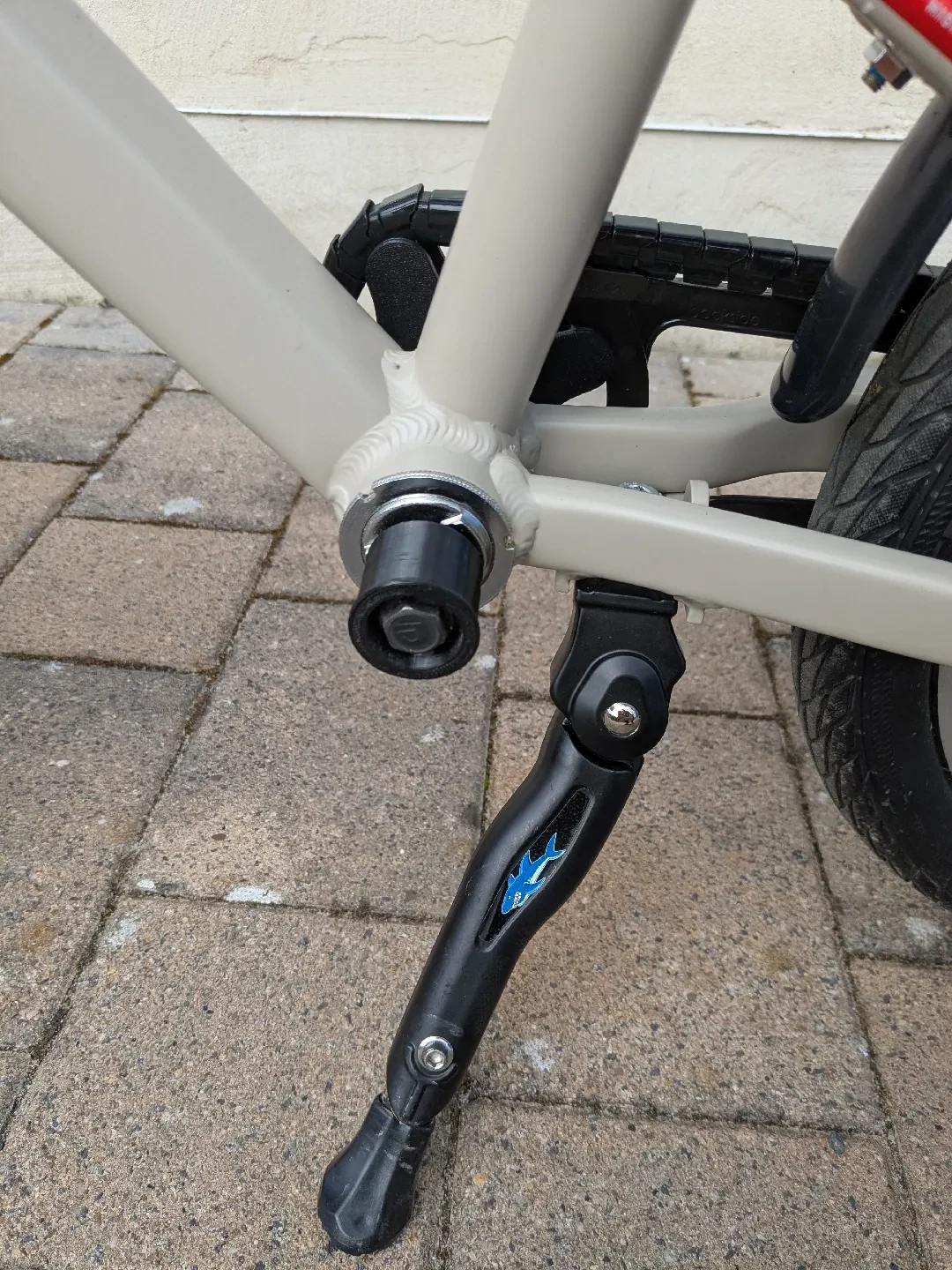

затем закончите деталью L2 (тонкой или нормальной) и закрепите.

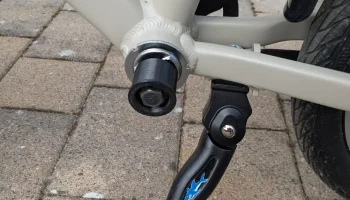

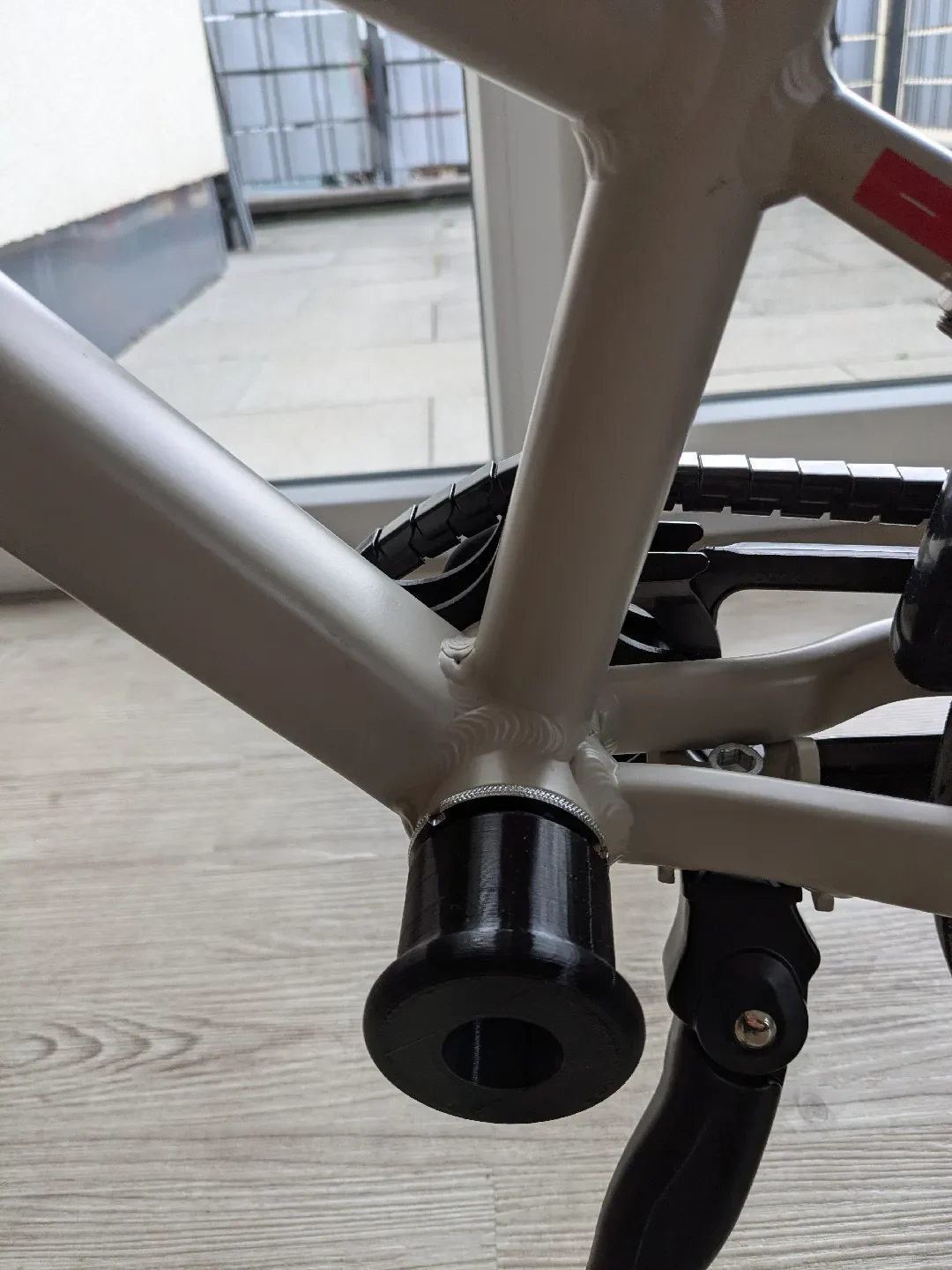

то же самое с правой стороны, только для модели R (-slim)

Приятного вождения!
