Крепление для клетки для бутылки с велотренажёром Joroto ...

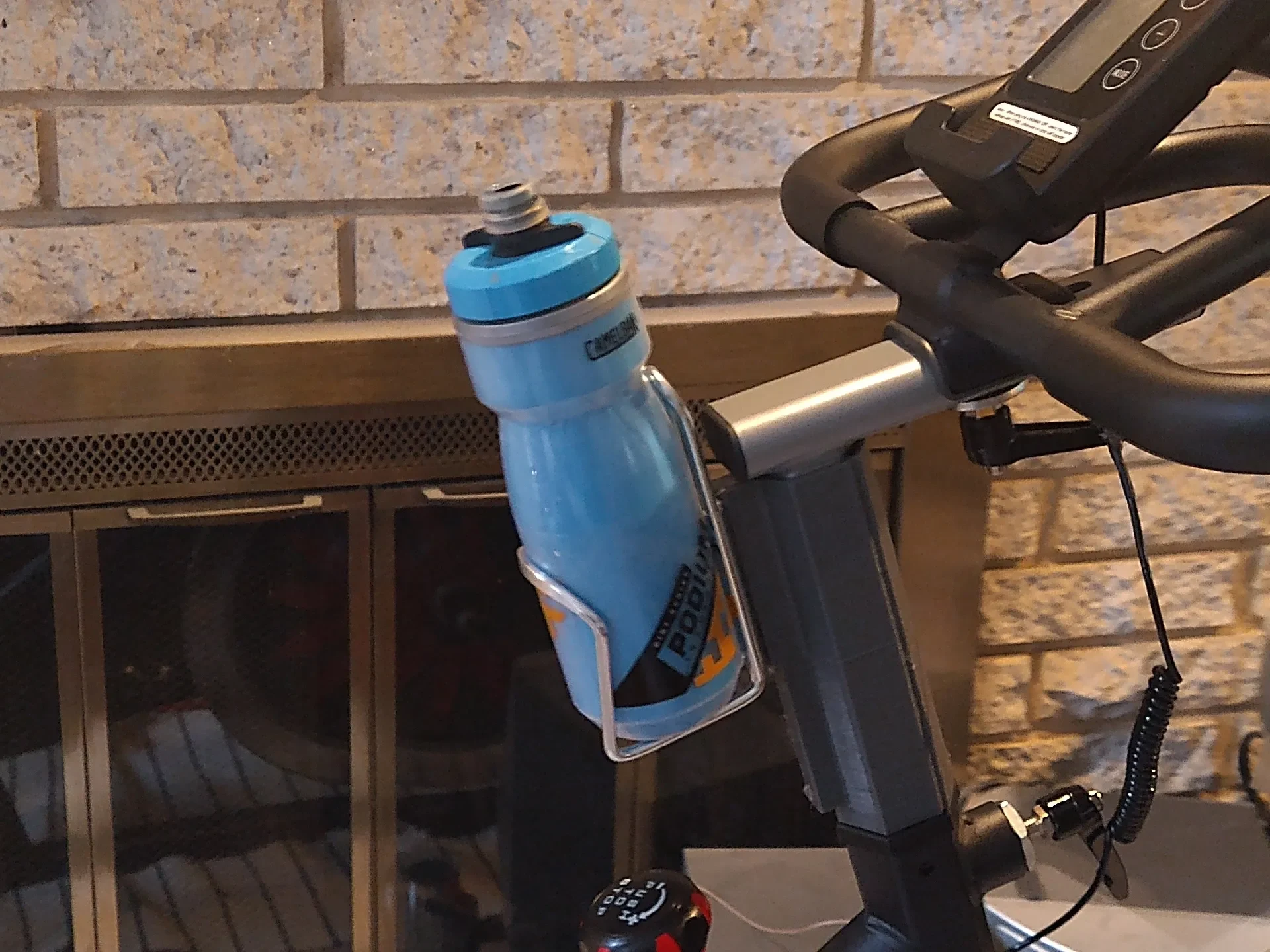

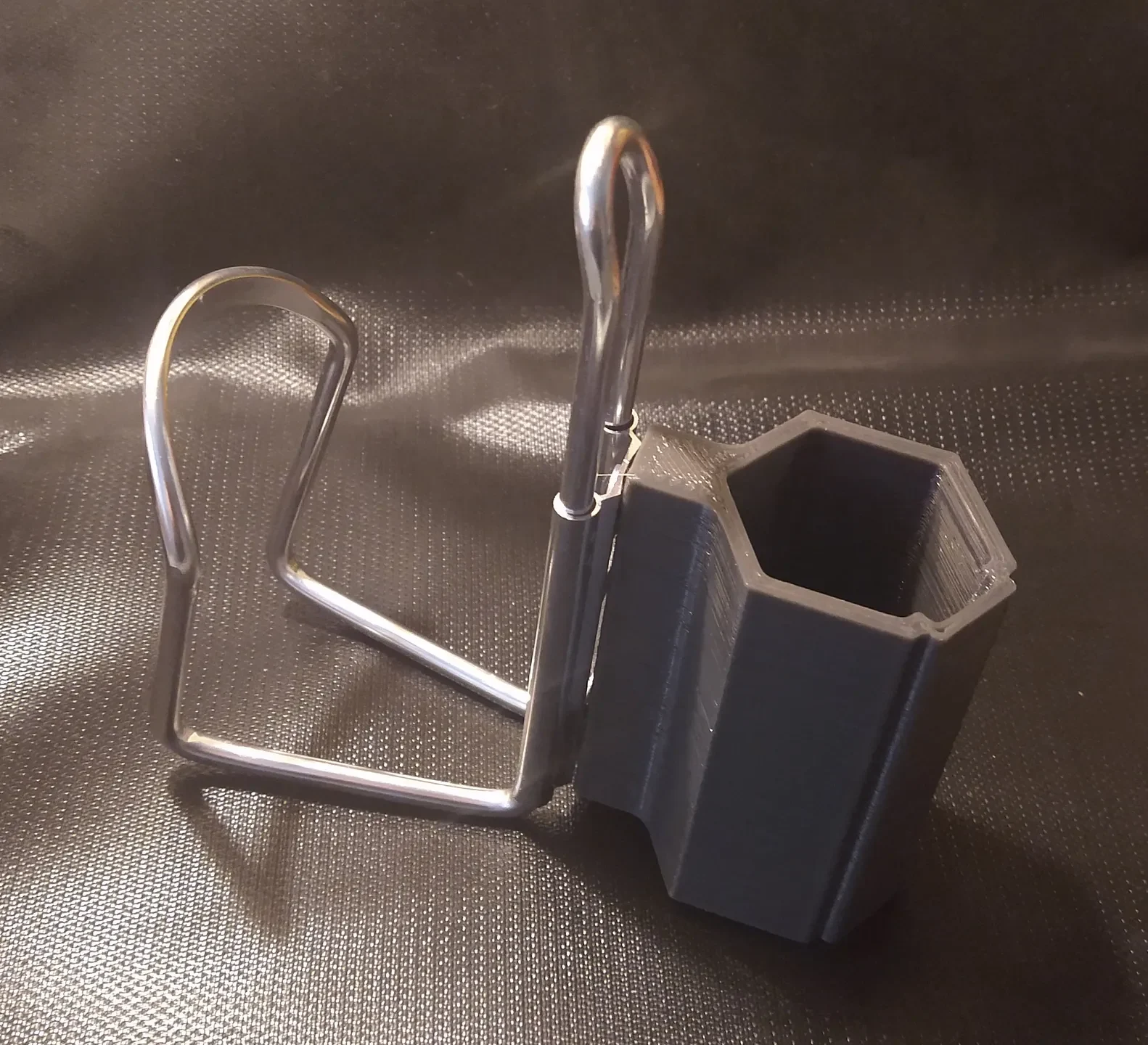

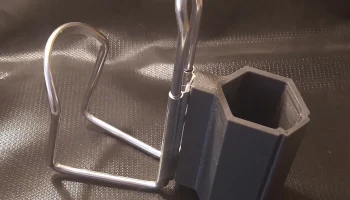

Joroto X2 и X2Pro поставляются с флягодержателем, который можно прикрепить к вилке, но от сиденья до него довольно далеко дотянуться. Я смоделировал втулку, которая подойдет как к подседельному штырю, так и к стойке руля — обе представляют собой шестигранную трубку одинакового размера. Выемка предназначена для освобождения ограничителя вставки на передней части стойки руля. Предназначен для использования с 2 резьбовыми вставками M5x10x7 мм для винтов флягодержателя, но вы можете использовать и более короткие, если это все, что у вас есть. В настоящее время я настроен для крепления клетки к задней части стойки руля, потому что это кажется лучшим местом, но позже я могу загрузить дополнительные файлы для размещения клетки для бутылки сбоку от стойки руля.

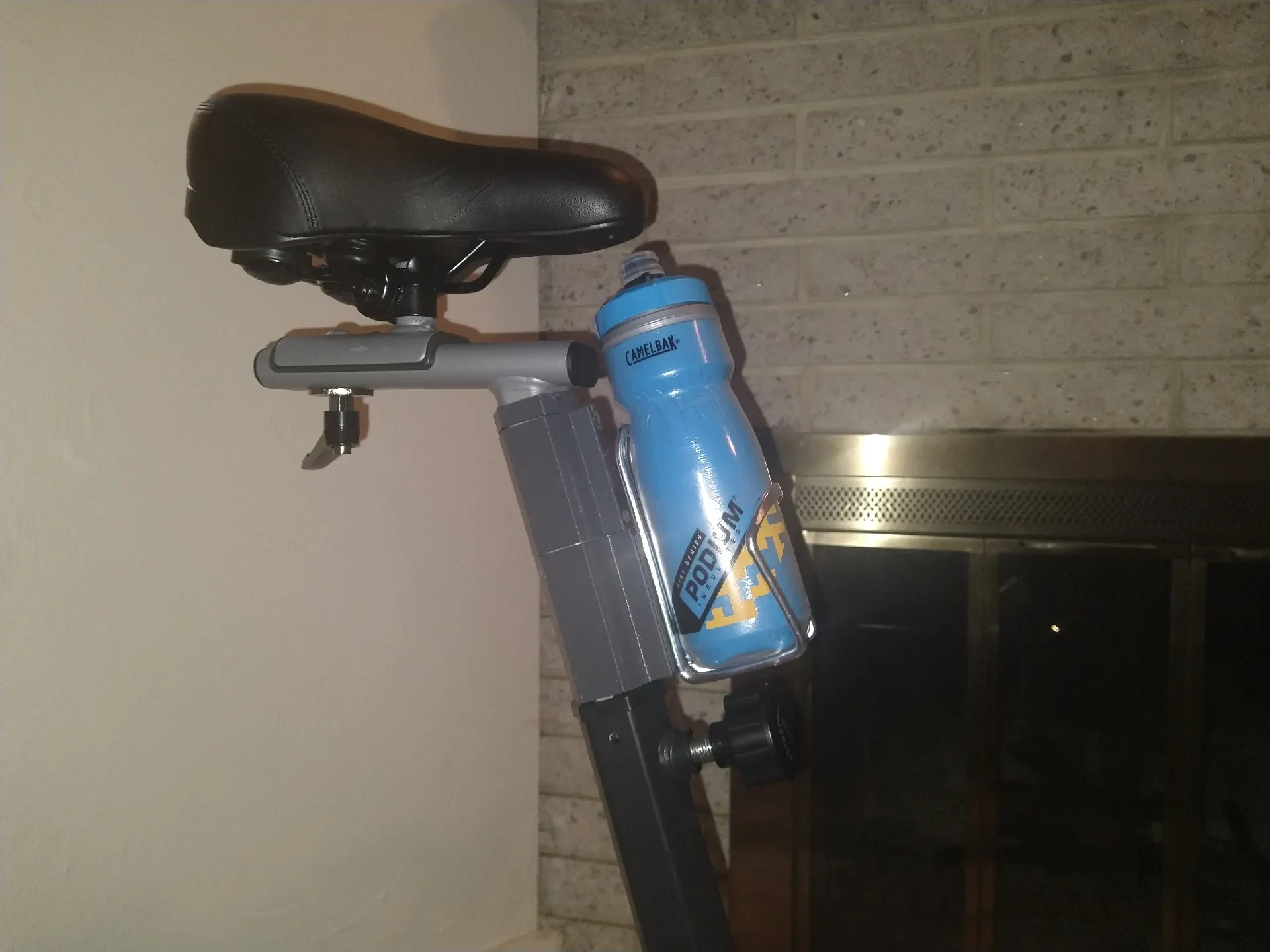

Подседельный штырь моего X2 не имеет упора, поэтому вы можете расположить клетку в любом положении, которое считаете лучшим. Если вы собираетесь установить клетку для бутылки на п��дседельный штырь, возможно, вы захотите использовать клетку с боковым входом вместо той, которая поставляется с велосипедами Joroto.

В комплект входит тестовый образец диаметром 10 мм, поэтому вы можете проверить его соответствие, не распечатывая все крепление флягодержателя. Масштабируя размер Z или распечатав несколько прокладок по 10 мм, вы можете разместить клетку именно там, где вы хотите, по вертикали, и клетка не будет соскальзывать вверх, когда вы попытаетесь вынуть бутылку.
