Интеллектуальный инструмент для измерения и настройки Ryden Bikes

ОБНОВЛЕНО

Январь 2025 г. Обновлены ссылки + доступно новое приложение для iOS.
Октябрь 2023 г. с новой версией V6.

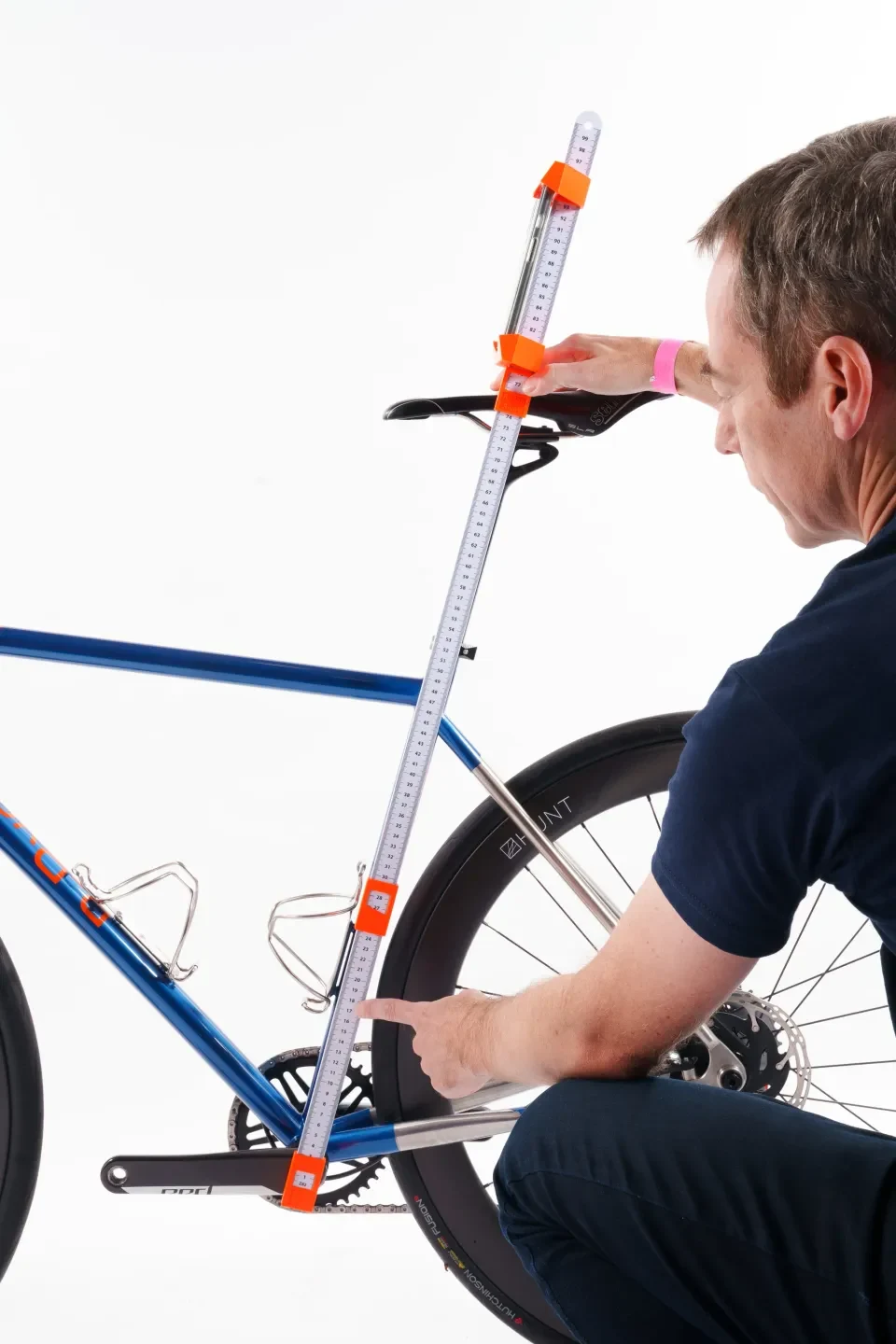

Этот инструмент полезен для серьезных велосипедистов, у которых есть профессиональный велосипед или у которых есть несколько велосипедов, и они хотят убедиться, что они настроены одинаково.

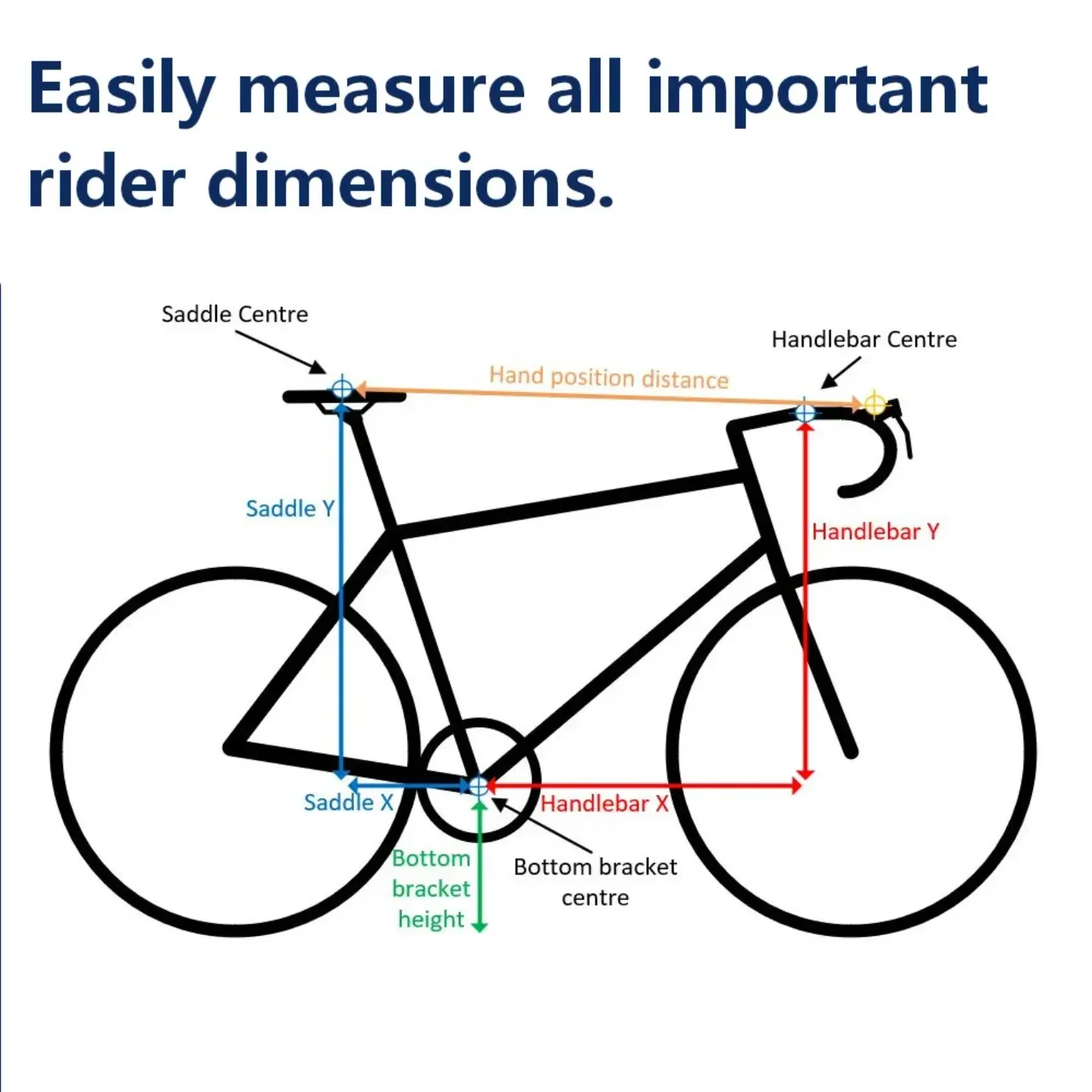

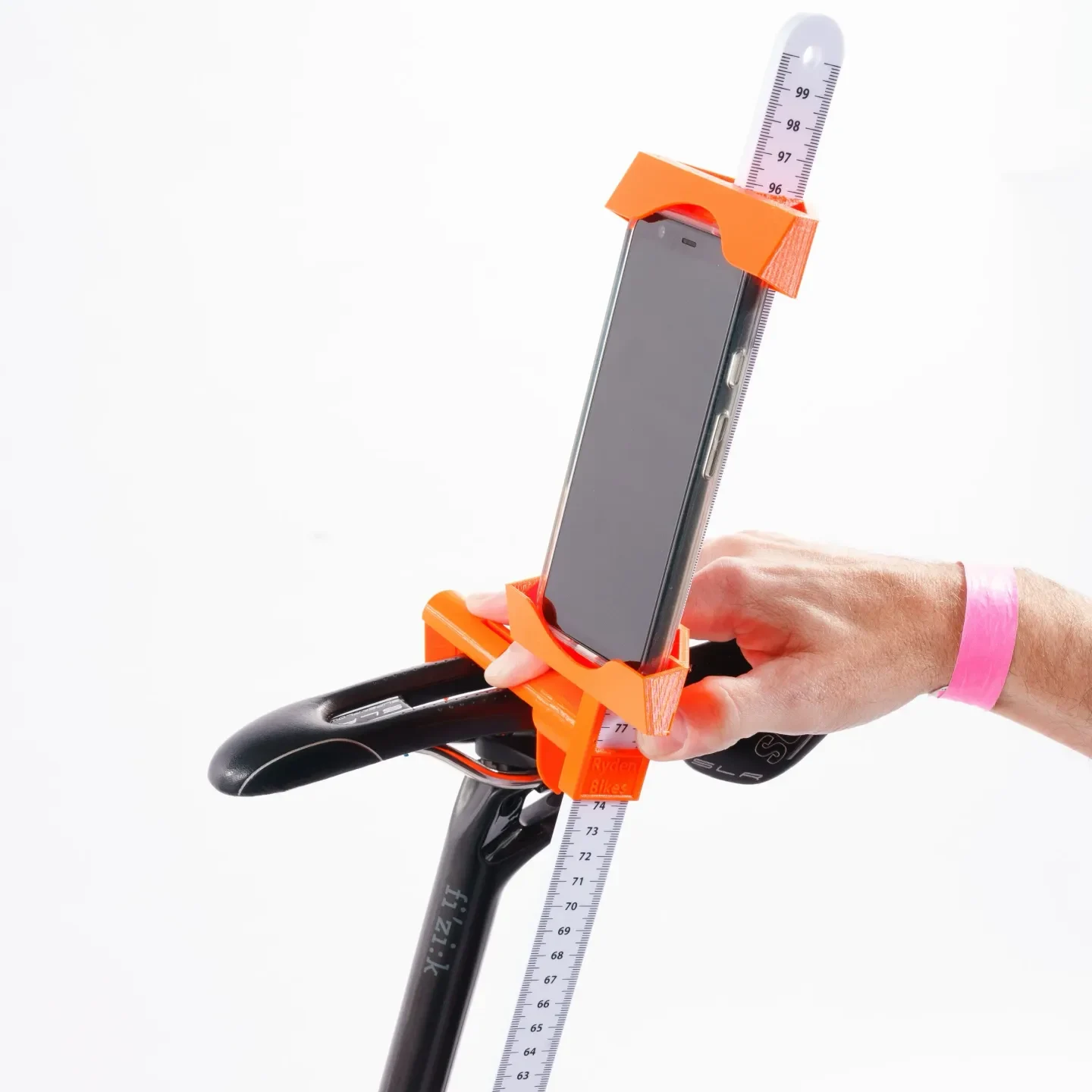

Этот инструмент используется в��есте с приложением для смартфона, доступным на моем веб-сайте или в App Store, если у вас есть iPhone. Приложению необходим современный смартфон с акселерометром, чтобы измерять углы и рассчитывать другие размеры. Приложение, отличное от iOS, на веб-сайте представляет собой PWA, поэтому запустите его в браузере на любом устройстве, а затем следуйте инструкциям по его установке, если вы хотите использовать его в автономном режиме.

Лучше всего печатать из PETG с исполь��ованием сухого/нового рулона нити. Требуются некоторые минимальные поддержки, и я включил файл слайсера Prusa, который содержит множество сделанных мною оптимизаций слайсера.

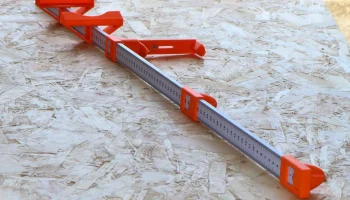

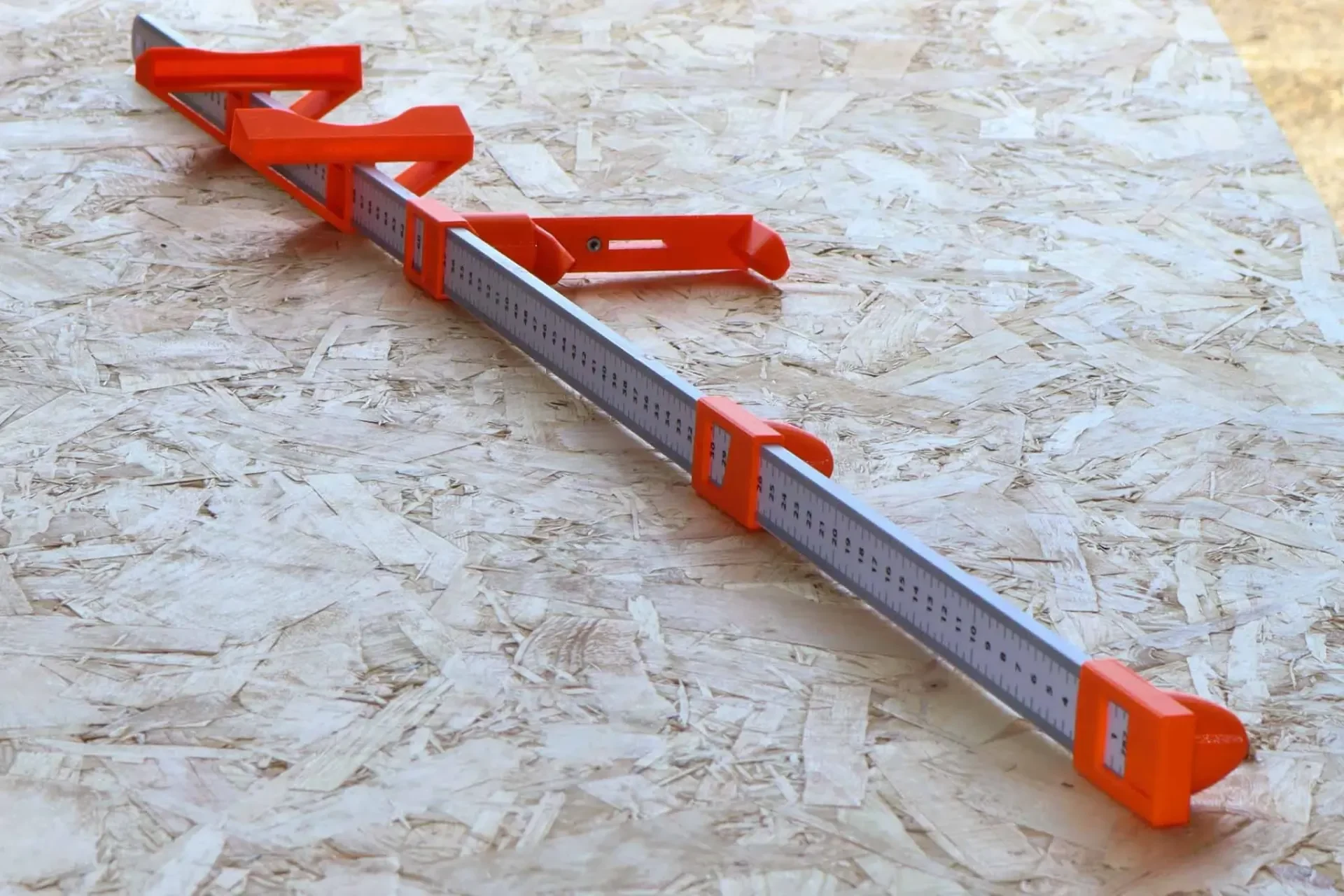

Для инструмента требуется метрическая линейка Helix длиной 1 м, один болт с полукруглой головкой M3x10 и гайка, а также 2 соломинки из нержавеющей стали (или аналогичные) для адаптера положения руки. Если вы не можете найти конкретную линейку, то ее размеры составляют 25,0 x 6,0 мм, и вы, вероятно, можете сделать что-нибудь из дерева или чего-то подобного, чтобы оно подходило. Чтобы обеспечить необходимый уровень трения для идеальной работы, оно должно находиться в пределах около 0,3 мм.

Я загрузил 2 версии инструмента здесь:

Версия 6: включает новый плавающий адаптер Shimano Hollowtech и адаптер для измерения положения руки (требуются две соломинки из нержавеющей стали диаметром 6 мм) + все функции V5, указанные ниже.

Вариант 5: Линейка разрезается на две части (около 42 см). Используйте пильное полотно диаметром 1/8 дюйма или просто убедитесь, что вы удалили 3 мм от общей длины.

Версия 4: используется одна цельная линейка.

Все дополнительные адаптеры можно распечатать без подставок.

Для получения дополнительной информации:

Инструкция по сборке
Инструкции по использованию
Приложение для смартфона
