BikePluck - настенное крепление для MTB

Совместимость:

Я разработал его для своих неровных шин эндуро MTB. Протестировано с:

Specialized Butcher с диагональю 2,30 дюйма — надежно удерживается
2,35" Schwalbe Magic Mary — держится надежно (ручки не соприкасаются, небольшой люфт)
2,50-дюймовый WT Maxxis Assegai — держится очень надежно, возможно, верхний предел

Первоначально разработан для 2,3-дюймовых шин Specialized Butcher.

Нижний предел составляет около 2,25 дюйма, но он сильно зависит от формы шины.

Может работать с 2,6-дюймовыми шинами с меньшим количеством неровностей, не проверялось.

Я также тестировал его на своем eMTB весом 25 кг, но он определенно был на самом верхнем пределе, он удерживал колесо на месте, но чтобы вытащить его из него, требовалось очень небольшое усилие, так что, возможно, не используйте его для eMTB или используйте более жесткий материал :)

Как монтировать:

Закрепите на стене на высоте, где переднее колесо касается стены, а заднее колесо находится на земле и также касается стены.

Перед установкой убедитесь, что детали входят друг в друга. Если этого не происходит, возможно, вам придется изменить настройки слайсера.

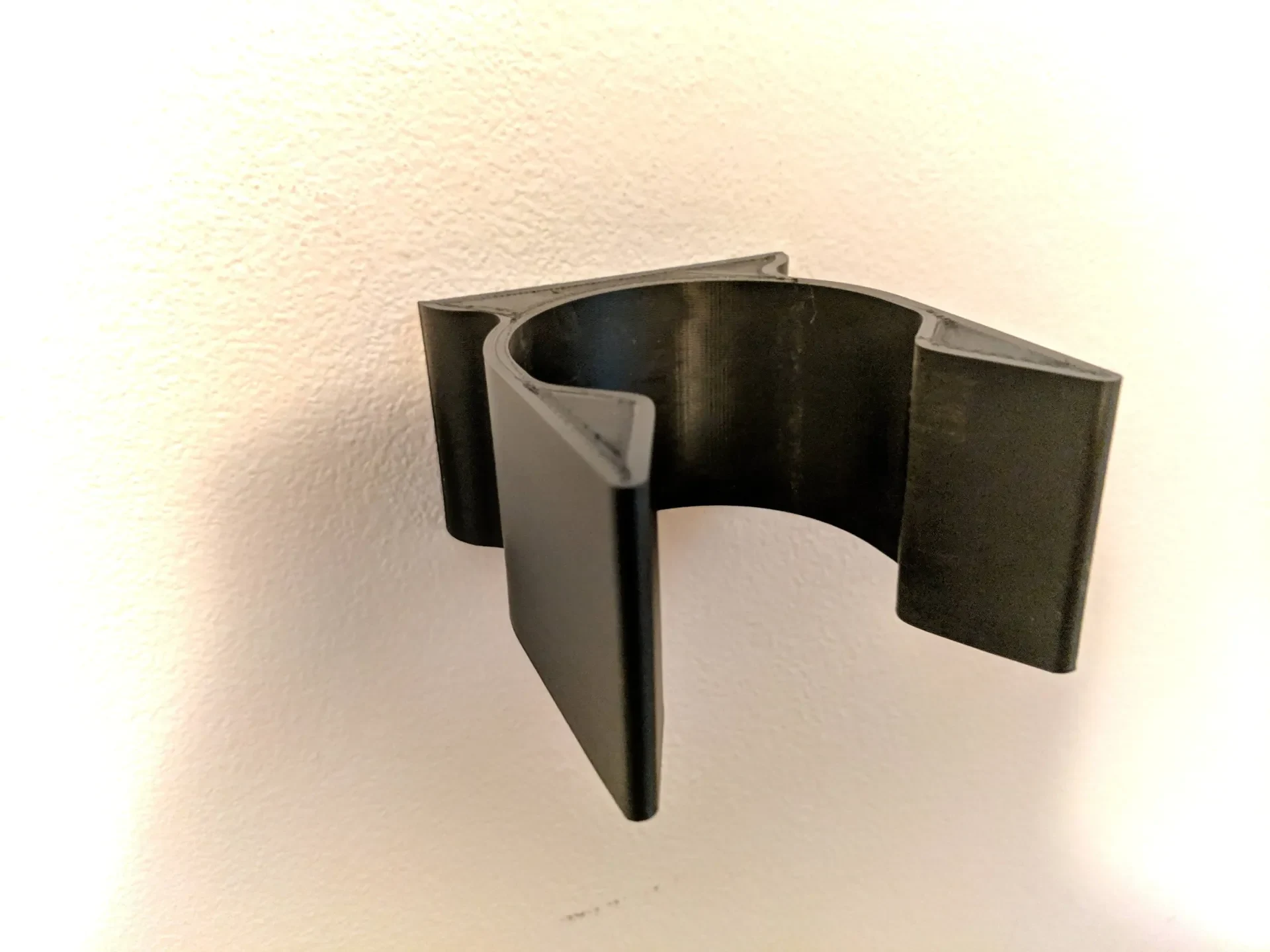

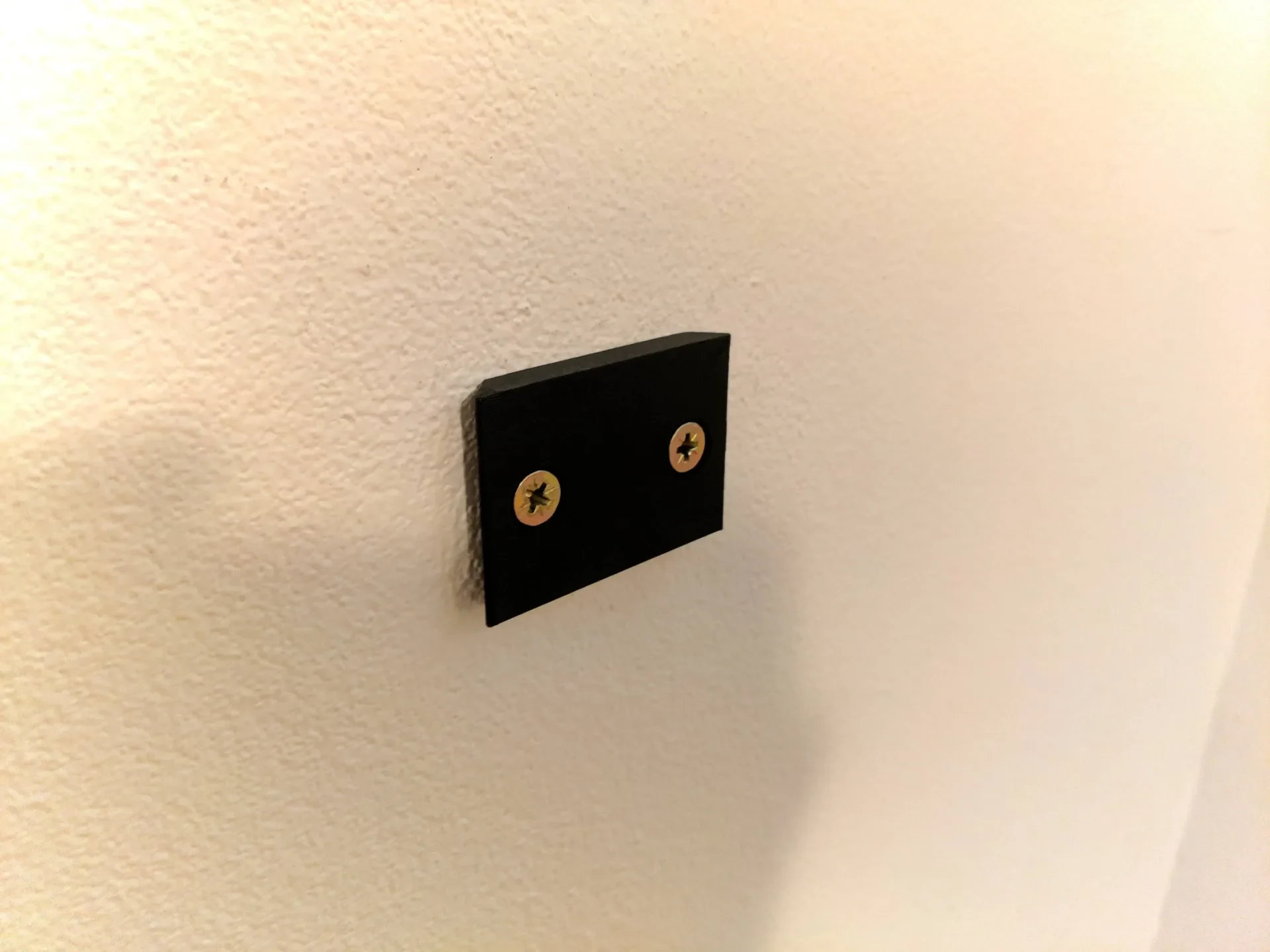

Если они подходят, установите основание на стену и наденьте на него щипчик, скорее всего, это будет сильное сжатие (так и должно быть), возможно, понадобится молоток, чтобы позже его снять.

Как использовать:

Поднесите велосипед, стоящий на заднем колесе, к стене.

Заднее колесо должно касаться стены.

Вставьте переднее колесо в фиксатор, нажав на руль.

Чтобы снять, просто сильно потяните за решетку на себя.

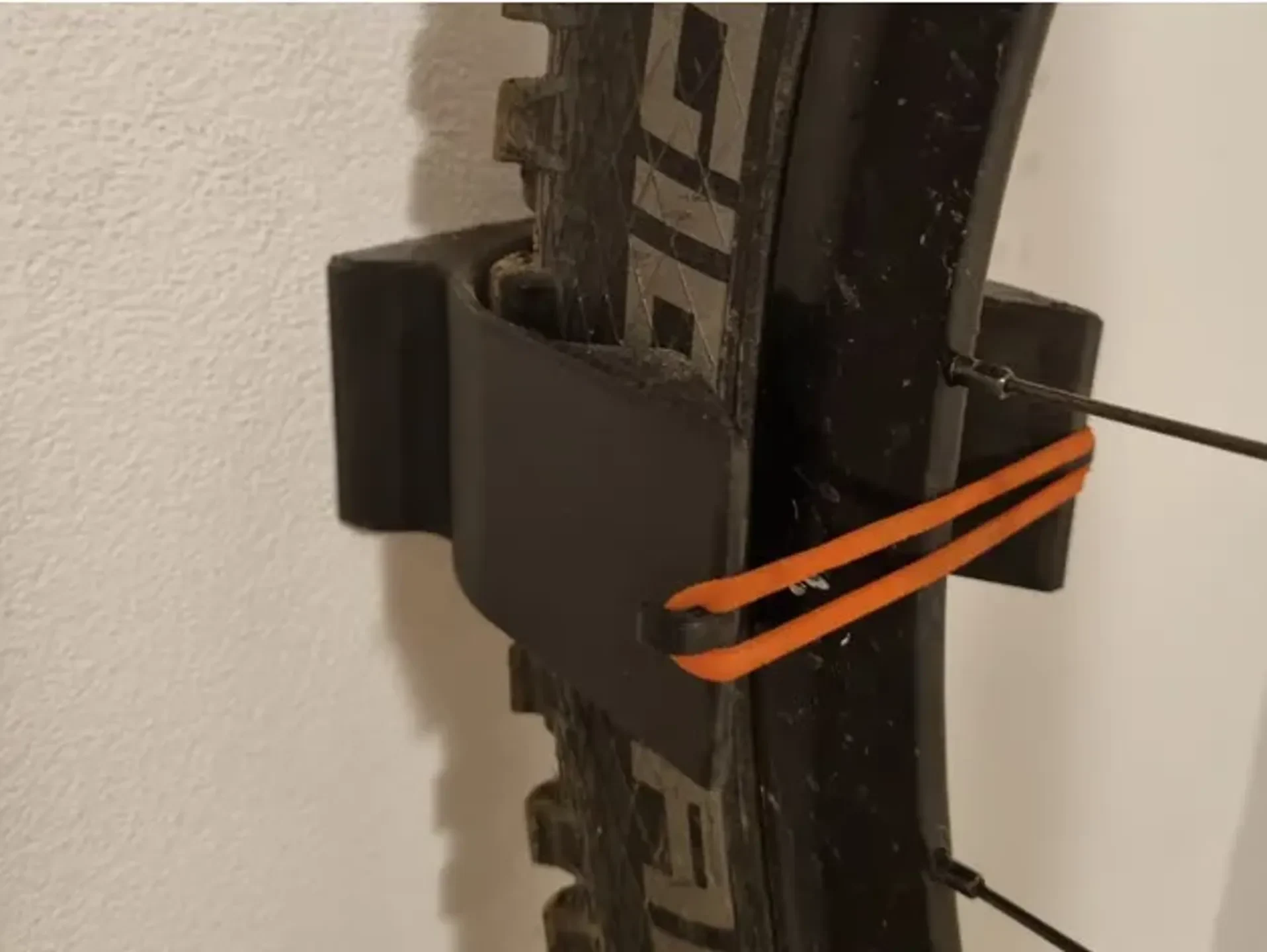

Я рекомендую использовать «безопасную» резиновую ленту (прикрепляетс�� к крючкам с обеих сторон), она удержит колесо на месте, если шина по какой-либо причине сдуется. В обычных условиях это не влияет на силу захвата щипка, а это означает, что использование такой ленты совершенно необязательно.

Как распечатать:

Используйте PETG, геометрия была разработана с учетом гибкости PETG.

Используйте достаточное количество верхнего и нижнего слоев для основы (той части стены), чтобы заполнить в��сь ее объем.

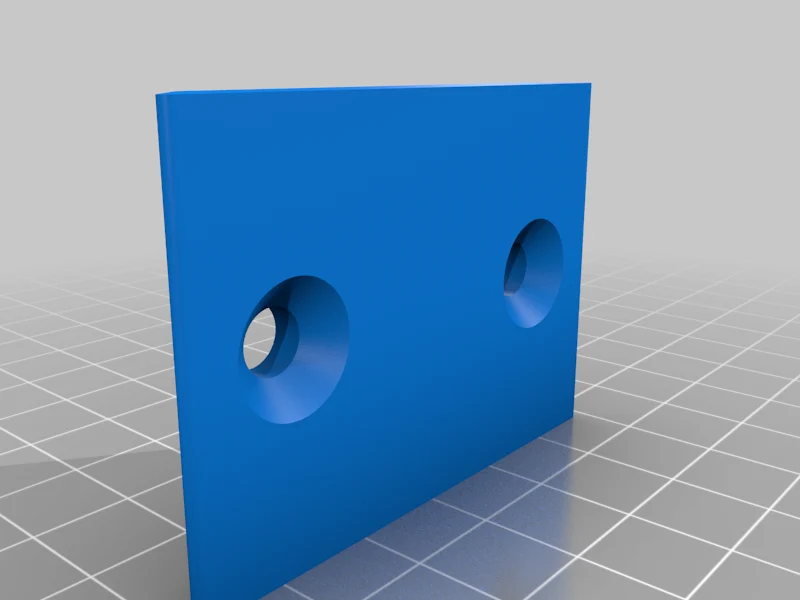

Распечатайте основу, лежащую на обратной стороне (той, что обращена к стене).

Используйте достаточное количество периметров, чтобы сделать «руки» (тонкую часть) выщипывания твердыми.

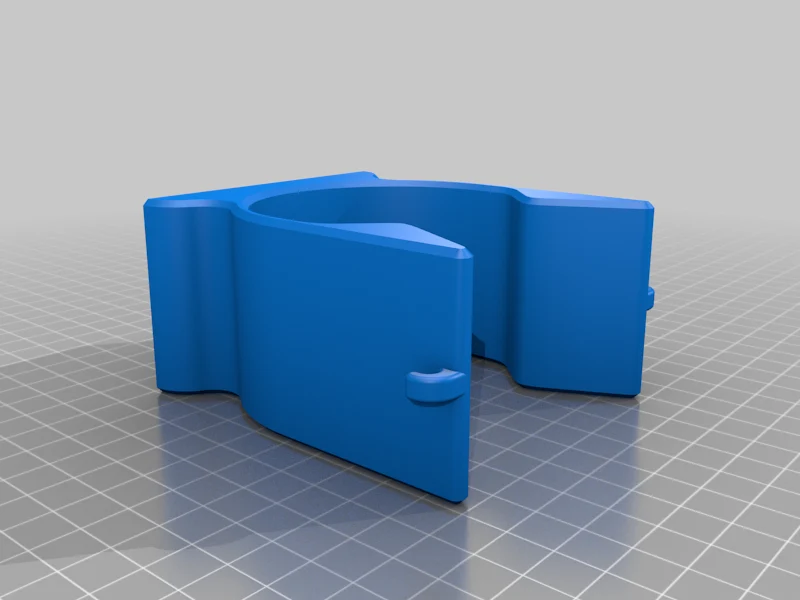

Опоры нужны только для крючков по бокам отщипа.
Если вы не планируете использовать защитную ленту, смело вынимайте крючки из слайсера.

Это один из моих старых проектов, который я первоначально опубликовал на Thingiverse 20 июня 2021 года.
